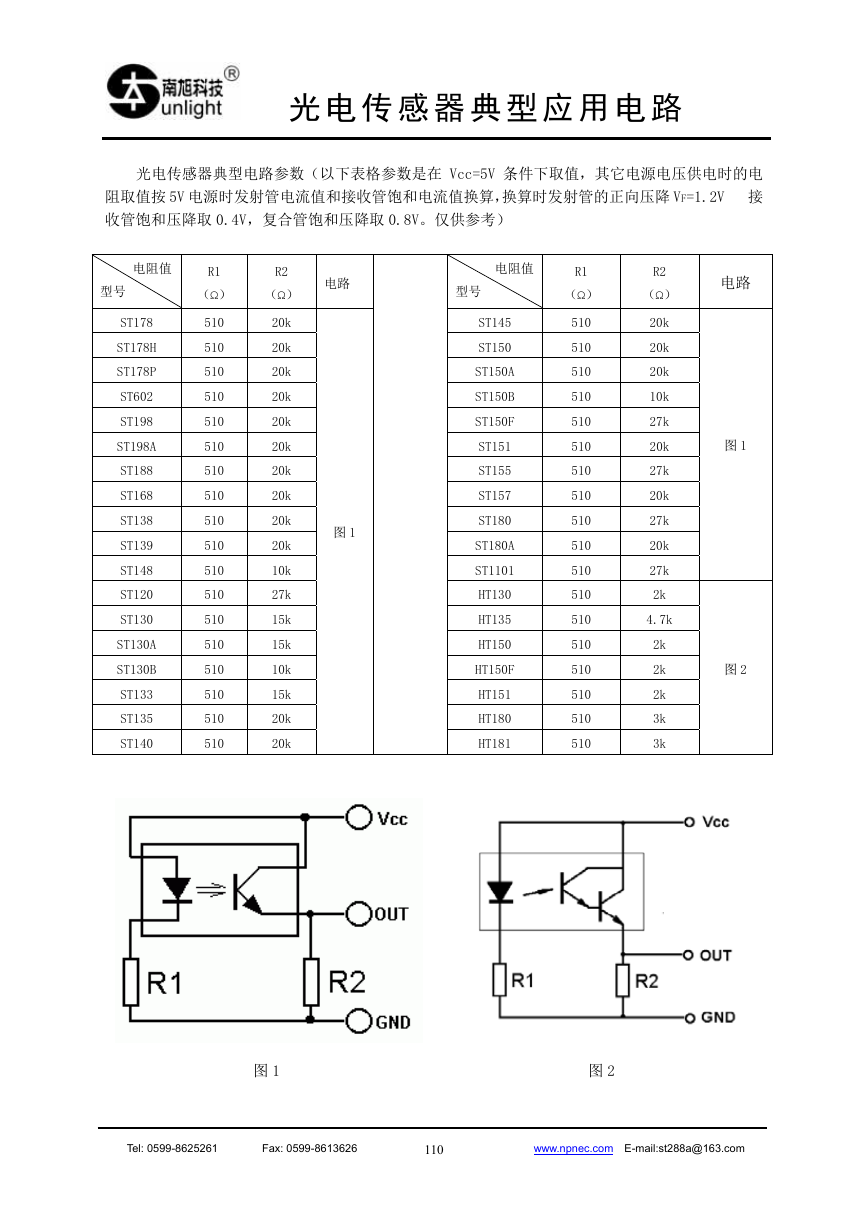

光 电 传 感 器 典 型 应 用 电 路 光电传感器典型电路参数（以下表格参数是在 Vcc=5V 条件下取值，其它电源电压供电时的电 阻取值按 5V 电源时发射管电流值和接收管饱和电流值换算，换算时发射管的正向压降 VF=1.2V 接 收管饱和压降取 0.4V，复合管饱和压降取 0.8V。仅供参考） 电阻值 型号 R1 （Ω） R2 （Ω） 电路 电阻值 型号 R1 （Ω） R2 （Ω） 电路 ST178 ST178H ST178P ST602 ST198 ST198A ST188 ST168 ST138 ST139 ST148 ST120 ST130 ST130A ST130B ST133 ST135 ST140 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 20k 20k 20k 20k 20k 20k 20k 20k 20k 20k 10k 27k 15k 15k 10k 15k 20k 20k 图 1 ST145 ST150 ST150A ST150B ST150F ST151 ST155 ST157 ST180 ST180A ST1101 HT130 HT135 HT150 HT150F HT151 HT180 HT181 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 20k 20k 20k 10k 27k 20k 27k 20k 27k 20k 27k 2k 4.7k 2k 2k 2k 3k 3k 图 1 图 2 图 1 图 2 Tel: 0599-8625261 Fax: 0599-8613626 www.npnec.com E-mail:st288a@163.com 110 

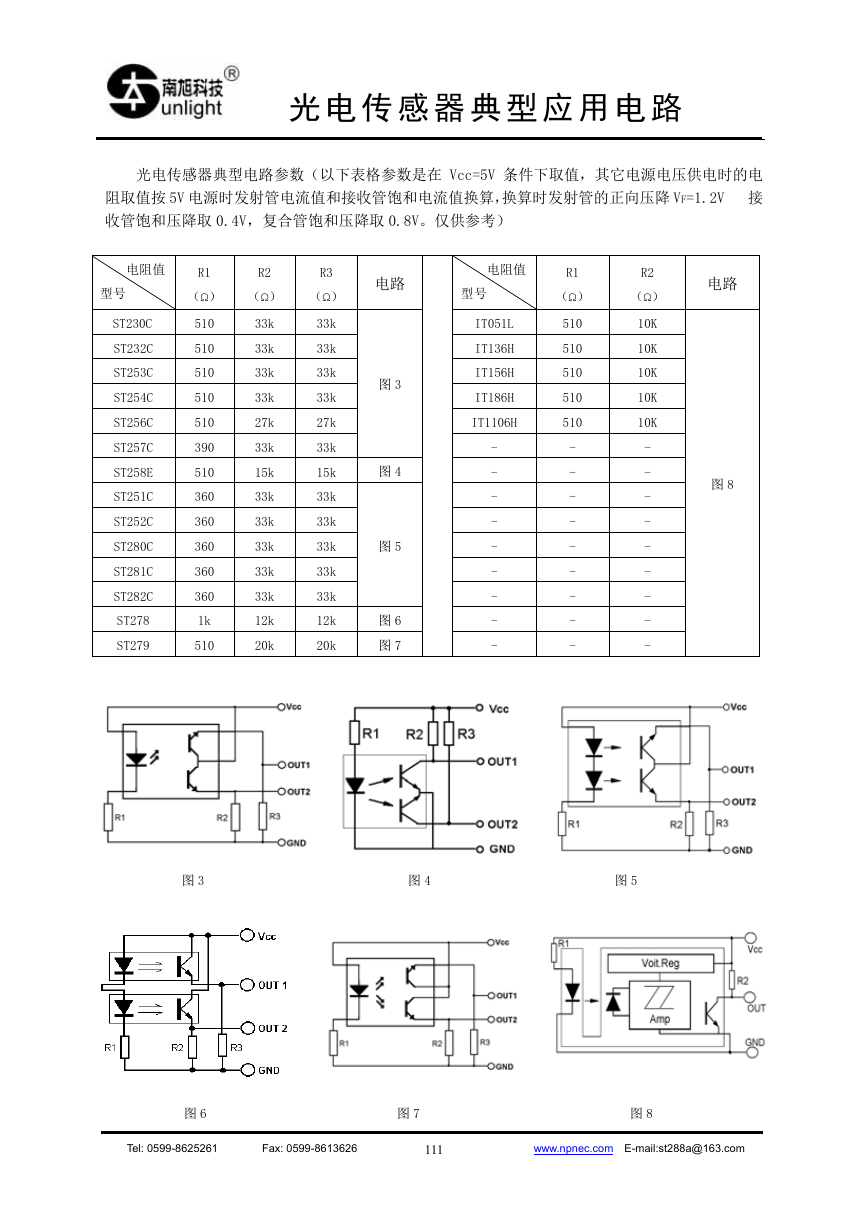

光 电 传 感 器 典 型 应 用 电 路 光电传感器典型电路参数（以下表格参数是在 Vcc=5V 条件下取值，其它电源电压供电时的电 阻取值按 5V 电源时发射管电流值和接收管饱和电流值换算，换算时发射管的正向压降 VF=1.2V 接 收管饱和压降取 0.4V，复合管饱和压降取 0.8V。仅供参考） 电阻值 型号 R1 （Ω） R2 （Ω） R3 （Ω） 电路 电阻值 型号 R1 （Ω） R2 （Ω） 电路 33k 33k 33k 33k 27k 33k 15k 33k 33k 33k 33k 33k 12k 20k 33k 33k 33k 33k 27k 33k 15k 33k 33k 33k 33k 33k 12k 20k IT051L IT136H IT156H IT186H IT1106H - - - - - - - - - 图 3 图 4 图 5 图 6 图 7 510 510 510 510 510 - - - - - - - - - 10K 10K 10K 10K 10K - - - - - - - - - 图 8 ST230C ST232C ST253C ST254C ST256C ST257C ST258E ST251C ST252C ST280C ST281C ST282C ST278 ST279 510 510 510 510 510 390 510 360 360 360 360 360 1k 510 图 3 图 4 图 5 图 6 图 7 图 8 Tel: 0599-8625261 Fax: 0599-8613626 www.npnec.com E-mail:st288a@163.com 111
