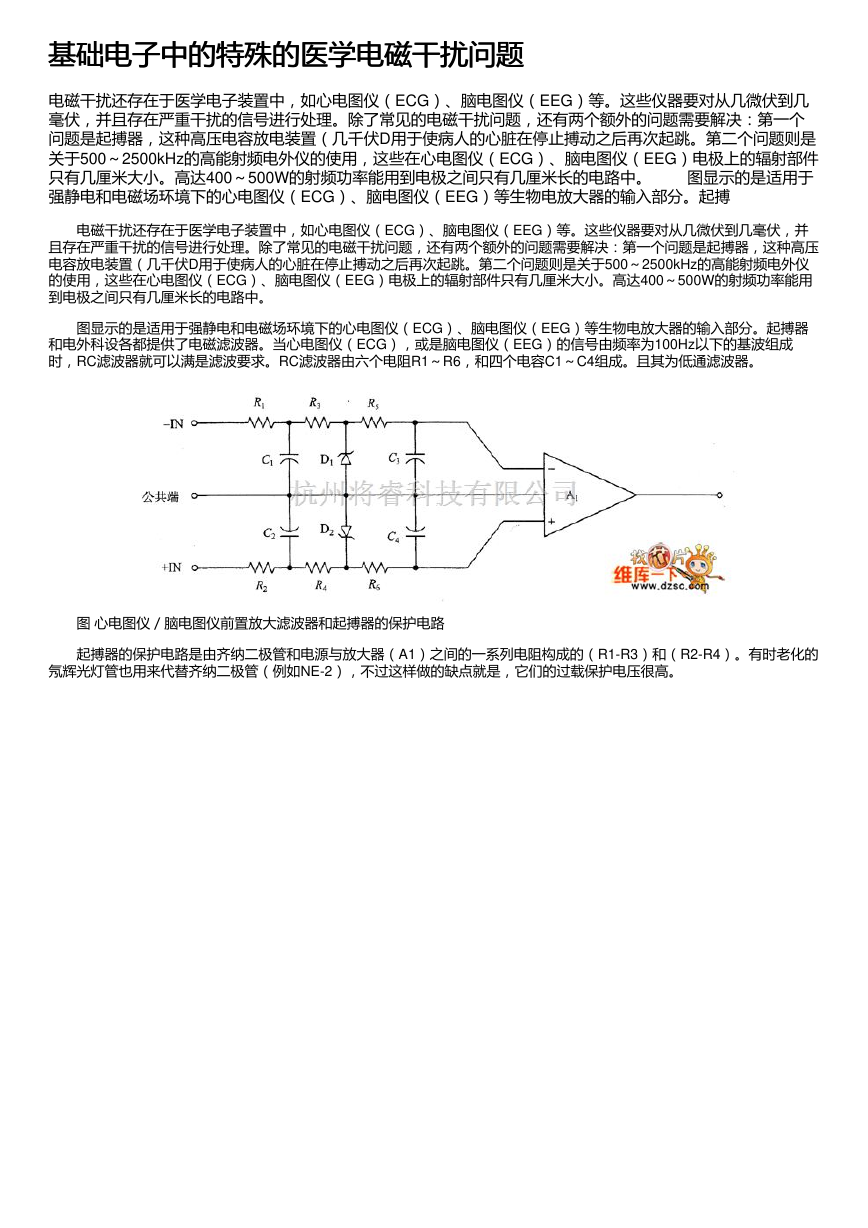

基础电子中的特殊的医学电磁干扰问题 基础电子中的特殊的医学电磁干扰问题 电磁干扰还存在于医学电子装置中，如心电图仪（ECG）、脑电图仪（EEG）等。这些仪器要对从几微伏到几 毫伏，并且存在严重干扰的信号进行处理。除了常见的电磁干扰问题，还有两个额外的问题需要解决：第一个 问题是起搏器，这种高压电容放电装置（几千伏D用于使病人的心脏在停止搏动之后再次起跳。第二个问题则是 关于500～2500kHz的高能射频电外仪的使用，这些在心电图仪（ECG）、脑电图仪（EEG）电极上的辐射部件 只有几厘米大小。高达400～500W的射频功率能用到电极之间只有几厘米长的电路中。 　　图显示的是适用于 强静电和电磁场环境下的心电图仪（ECG）、脑电图仪（EEG）等生物电放大器的输入部分。起搏 　　电磁干扰还存在于医学电子装置中，如心电图仪（ECG）、脑电图仪（EEG）等。这些仪器要对从几微伏到几毫伏，并 且存在严重干扰的信号进行处理。除了常见的电磁干扰问题，还有两个额外的问题需要解决：第一个问题是起搏器，这种高压 电容放电装置（几千伏D用于使病人的心脏在停止搏动之后再次起跳。第二个问题则是关于500～2500kHz的高能射频电外仪 的使用，这些在心电图仪（ECG）、脑电图仪（EEG）电极上的辐射部件只有几厘米大小。高达400～500W的射频功率能用 到电极之间只有几厘米长的电路中。 　　图显示的是适用于强静电和电磁场环境下的心电图仪（ECG）、脑电图仪（EEG）等生物电放大器的输入部分。起搏器 和电外科设各都提供了电磁滤波器。当心电图仪（ECG），或是脑电图仪（EEG）的信号由频率为100Hz以下的基波组成 时，RC滤波器就可以满是滤波要求。RC滤波器由六个电阻R1～R6，和四个电容C1～C4组成。且其为低通滤波器。 　　图 心电图仪／脑电图仪前置放大滤波器和起搏器的保护电路 　　起搏器的保护电路是由齐纳二极管和电源与放大器（A1）之间的一系列电阻构成的（R1-R3）和（R2-R4）。有时老化的 氖辉光灯管也用来代替齐纳二极管（例如NE-2），不过这样做的缺点就是，它们的过载保护电压很高。
