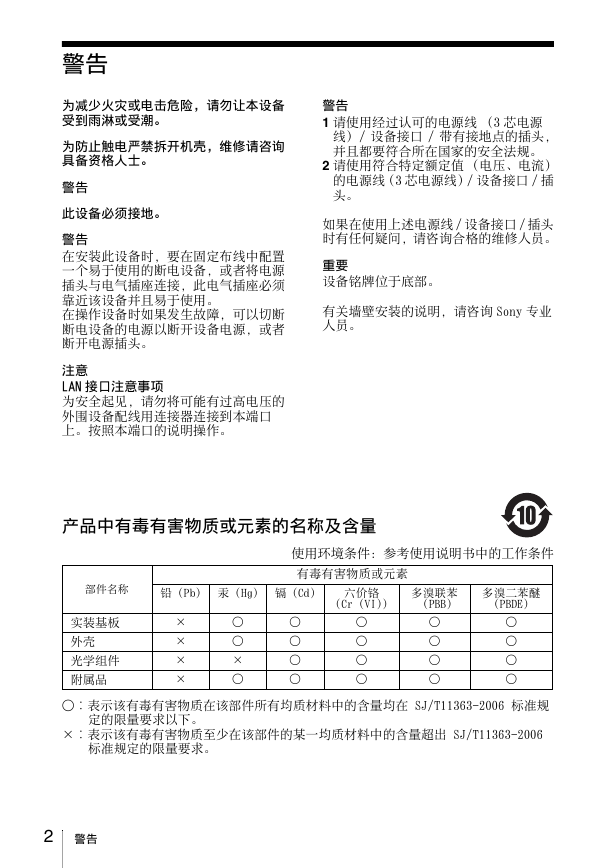

警告为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。为防止触电严禁拆开机壳，维修请咨询具备资格人士。警告此设备必须接地。警告在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。注意 LAN 接口注意事项为安全起见，请勿将可能有过高电压的外围设备配线用连接器连接到本端口上。按照本端口的说明操作。警告 1 请使用经过认可的电源线（3 芯电源线）/ 设备接口 / 带有接地点的插头，并且都要符合所在国家的安全法规。 2 请使用符合特定额定值（电压、电流）的电源线（3 芯电源线）/ 设备接口 / 插头。如果在使用上述电源线 / 设备接口 / 插头时有任何疑问，请咨询合格的维修人员。重要设备铭牌位于底部。有关墙壁安装的说明，请咨询 Sony 专业人员。产品中有毒有害物质或元素的名称及含量使用环境条件：参考使用说明书中的工作条件有毒有害物质或元素部件名称铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr (VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 实装基板外壳光学组件附属品 × × × × ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○︰表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 ×︰表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 2 警告

目录使用前须知 ................... 4 安全须知 .................. 4 安装须知 .................. 5 关于清洁投影窗口和机壳 .... 5 关于照明 .................. 6 关于 LCD 投影机 ............ 6 屏幕 ...................... 6 冷却扇 .................... 6 投影灯 .................... 6 搬运 ...................... 6 关于旧产品的处理 .......... 6 概述检查随机附件 ................. 7 控制器的位置和功能 ........... 8 主机 ...................... 8 连接器面板 ................ 9 遥控器和控制面板键 ....... 10 使用菜单进行调整和设定使用菜单 .................... 21 图像设定菜单 ................ 22 屏幕设定菜单 ................ 23 功能设定菜单 ................ 26 操作设定菜单 ................ 27 连接 / 电源设定菜单 .......... 28 安装设定菜单 ................ 30 信息菜单 .................... 31 网络使用网络功能 ................ 32 用网络浏览器显示投影机的控制窗口 ............... 32 确认投影机的相关信息 ..... 33 从电脑操作投影机 ......... 33 使用电子邮件报告功能 ..... 34 准备工作其他连接投影机 .................. 12 连接电脑 ................. 12 连接视频设备 ............. 13 连接外接显示器和音频设备 ................... 15 投影 / 调节图像投影图像 .................... 16 调节投影图像 ............. 17 关闭电源 ................. 20 指示灯 ...................... 36 信息目录 .................... 37 故障排除 .................... 38 更换投影灯 .................. 40 清洁空气滤网 ................ 42 规格 ........................ 44 投影距离和镜头移位范围 ...... 50 尺寸 ........................ 54 索引 ........................ 58 目录 3

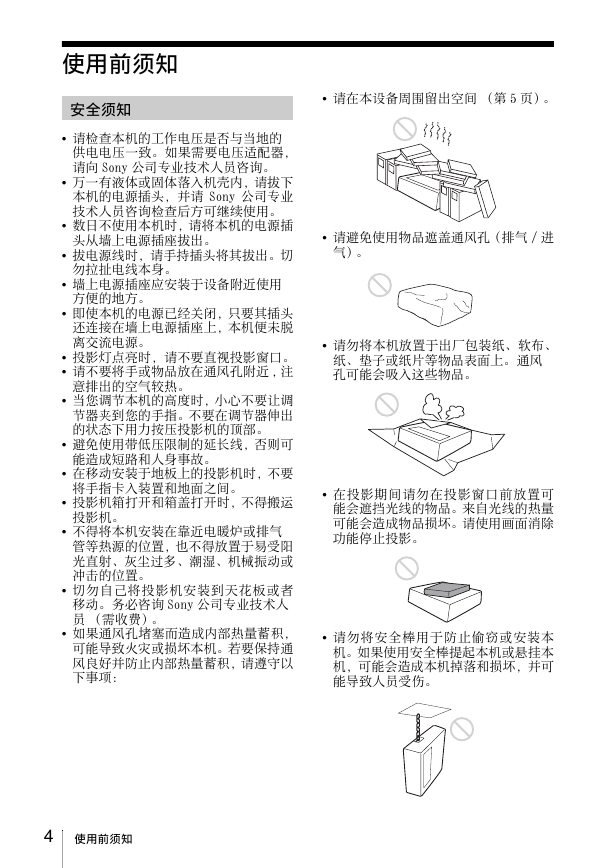

使用前须知安全须知 • 请检查本机的工作电压是否与当地的供电电压一致。如果需要电压适配器，请向 Sony 公司专业技术人员咨询。万一有液体或固体落入机壳内，请拔下本机的电源插头，并请 Sony 公司专业技术人员咨询检查后方可继续使用。数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。墙上电源插座应安装于设备附近使用方便的地方。即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。投影灯点亮时，请不要直视投影窗口。请不要将手或物品放在通风孔附近 , 注意排出的空气较热。当您调节本机的高度时，小心不要让调节器夹到您的手指。不要在调节器伸出的状态下用力按压投影机的顶部。避免使用带低压限制的延长线，否则可能造成短路和人身事故。在移动安装于地板上的投影机时，不要将手指卡入装置和地面之间。投影机箱打开和箱盖打开时，不得搬运投影机。不得将本机安装在靠近电暖炉或排气管等热源的位置，也不得放置于易受阳光直射、灰尘过多、潮湿、机械振动或冲击的位置。切勿自己将投影机安装到天花板或者移动。务必咨询 Sony 公司专业技术人员（需收费）。如果通风孔堵塞而造成内部热量蓄积，可能导致火灾或损坏本机。若要保持通风良好并防止内部热量蓄积，请遵守以下事项：请在本设备周围留出空间（第 5 页）。请避免使用物品遮盖通风孔（排气 / 进气）。请勿将本机放置于出厂包装纸、软布、纸、垫子或纸片等物品表面上。通风孔可能会吸入这些物品。在投影期间请勿在投影窗口前放置可能会遮挡光线的物品。来自光线的热量可能会造成物品损坏。请使用画面消除功能停止投影。请勿将安全棒用于防止偷窃或安装本机。如果使用安全棒提起本机或悬挂本机，可能会造成本机掉落和损坏，并可能导致人员受伤。 4 使用前须知

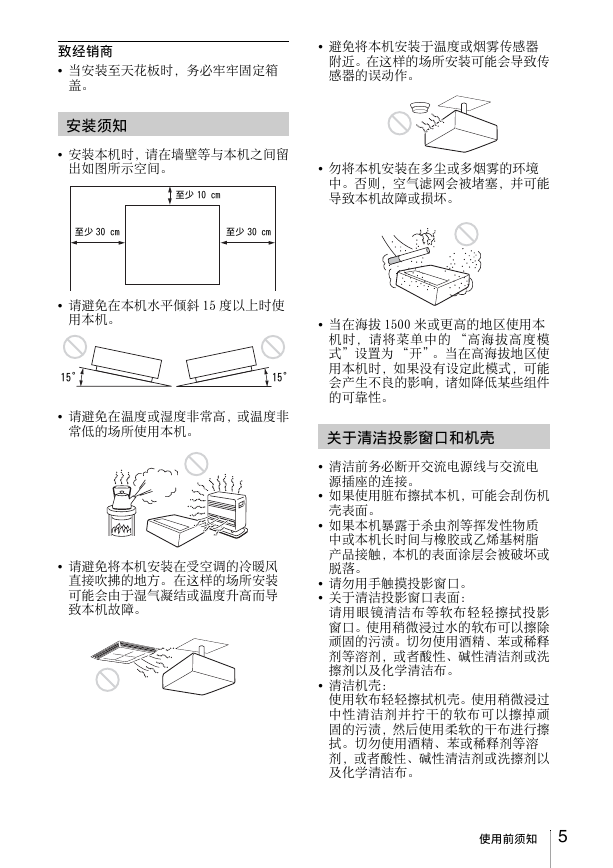

致经销商当安装至天花板时，务必牢牢固定箱盖。安装须知避免将本机安装于温度或烟雾传感器附近。在这样的场所安装可能会导致传感器的误动作。安装本机时，请在墙壁等与本机之间留出如图所示空间。至少 10 cm 勿将本机安装在多尘或多烟雾的环境中。否则，空气滤网会被堵塞，并可能导致本机故障或损坏。至少 30 cm 至少 30 cm 请避免在本机水平倾斜 15 度以上时使用本机。 15° 15° 请避免在温度或湿度非常高，或温度非常低的场所使用本机。请避免将本机安装在受空调的冷暖风直接吹拂的地方。在这样的场所安装可能会由于湿气凝结或温度升高而导致本机故障。当在海拔 1500 米或更高的地区使用本机时，请将菜单中的 “高海拔高度模式”设置为 “开”。当在高海拔地区使用本机时，如果没有设定此模式，可能会产生不良的影响，诸如降低某些组件的可靠性。关于清洁投影窗口和机壳清洁前务必断开交流电源线与交流电源插座的连接。如果使用脏布擦拭本机，可能会刮伤机壳表面。如果本机暴露于杀虫剂等挥发性物质中或本机长时间与橡胶或乙烯基树脂产品接触，本机的表面涂层会被破坏或脱落。请勿用手触摸投影窗口。关于清洁投影窗口表面：请用眼镜清洁布等软布轻轻擦拭投影窗口。使用稍微浸过水的软布可以擦除顽固的污渍。切勿使用酒精、苯或稀释剂等溶剂，或者酸性、碱性清洁剂或洗擦剂以及化学清洁布。清洁机壳：使用软布轻轻擦拭机壳。使用稍微浸过中性清洁剂并拧干的软布可以擦掉顽固的污渍，然后使用柔软的干布进行擦拭。切勿使用酒精、苯或稀释剂等溶剂，或者酸性、碱性清洁剂或洗擦剂以及化学清洁布。使用前须知 5

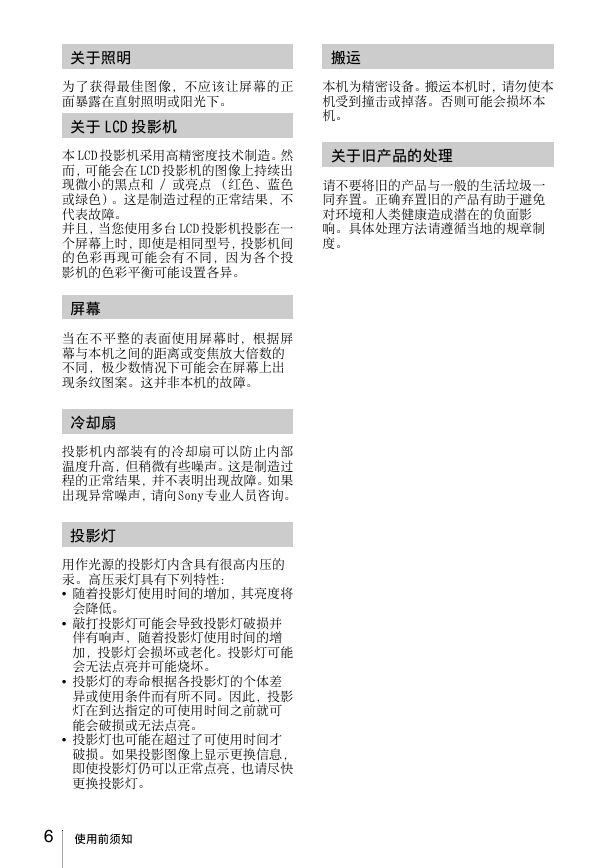

关于照明搬运本机为精密设备。搬运本机时，请勿使本机受到撞击或掉落。否则可能会损坏本机。关于旧产品的处理请不要将旧的产品与一般的生活垃圾一同弃置。正确弃置旧的产品有助于避免对环境和人类健康造成潜在的负面影响。具体处理方法请遵循当地的规章制度。为了获得最佳图像，不应该让屏幕的正面暴露在直射照明或阳光下。关于 LCD 投影机本 LCD 投影机采用高精密度技术制造。然而，可能会在 LCD 投影机的图像上持续出现微小的黑点和 / 或亮点（红色、蓝色或绿色）。这是制造过程的正常结果，不代表故障。并且，当您使用多台 LCD 投影机投影在一个屏幕上时，即使是相同型号，投影机间的色彩再现可能会有不同，因为各个投影机的色彩平衡可能设置各异。屏幕当在不平整的表面使用屏幕时，根据屏幕与本机之间的距离或变焦放大倍数的不同，极少数情况下可能会在屏幕上出现条纹图案。这并非本机的故障。冷却扇投影机内部装有的冷却扇可以防止内部温度升高，但稍微有些噪声。这是制造过程的正常结果，并不表明出现故障。如果出现异常噪声，请向Sony专业人员咨询。投影灯用作光源的投影灯内含具有很高内压的汞。高压汞灯具有下列特性：随着投影灯使用时间的增加，其亮度将会降低。敲打投影灯可能会导致投影灯破损并伴有响声，随着投影灯使用时间的增加，投影灯会损坏或老化。投影灯可能会无法点亮并可能烧坏。投影灯的寿命根据各投影灯的个体差异或使用条件而有所不同。因此，投影灯在到达指定的可使用时间之前就可能会破损或无法点亮。投影灯也可能在超过了可使用时间才破损。如果投影图像上显示更换信息，即使投影灯仍可以正常点亮，也请尽快更换投影灯。 6 使用前须知

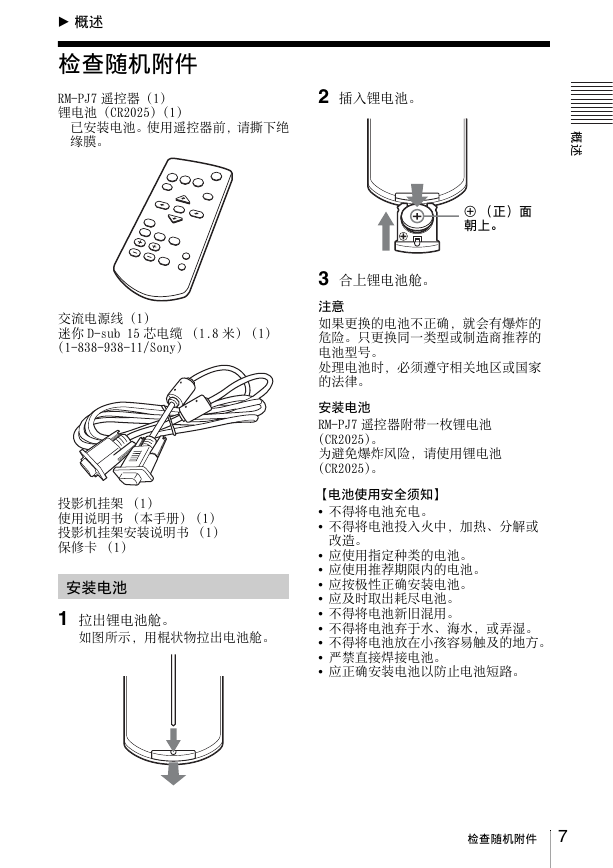

B 概述检查随机附件 RM-PJ7 遥控器 (1) 锂电池 (CR2025) (1) 已安装电池。使用遥控器前，请撕下绝缘膜。 2 插入锂电池。概述 3 （正）面朝上。交流电源线 (1) 迷你 D-sub 15 芯电缆（1.8 米） (1) (1-838-938-11/Sony) 投影机挂架（1）使用说明书（本手册）（1）投影机挂架安装说明书（1）保修卡（1）安装电池 1 拉出锂电池舱。如图所示，用棍状物拉出电池舱。 3 合上锂电池舱。注意如果更换的电池不正确，就会有爆炸的危险。只更换同一类型或制造商推荐的电池型号。处理电池时，必须遵守相关地区或国家的法律。安装电池 RM-PJ7 遥控器附带一枚锂电池 (CR2025)。为避免爆炸风险，请使用锂电池 (CR2025)。【电池使用安全须知】不得将电池充电。不得将电池投入火中，加热、分解或改造。应使用指定种类的电池。应使用推荐期限内的电池。应按极性正确安装电池。应及时取出耗尽电池。不得将电池新旧混用。不得将电池弃于水、海水，或弄湿。不得将电池放在小孩容易触及的地方。严禁直接焊接电池。应正确安装电池以防止电池短路。检查随机附件 7

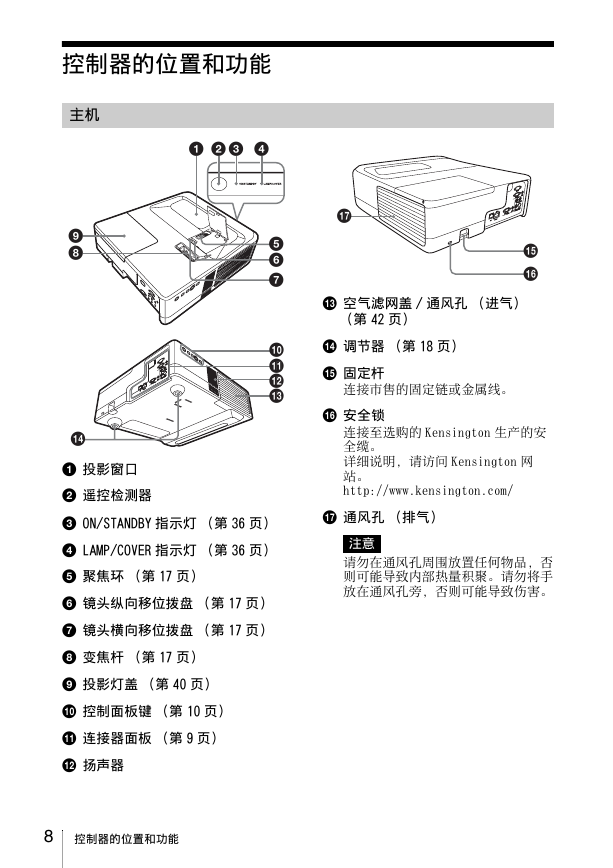

主机 9 8 1 2 3 4 qj 5 6 7 0 qa qs qd qg qh m 空气滤网盖 / 通风孔（进气）（第 42 页） n 调节器（第 18 页） o 固定杆连接市售的固定链或金属线。 p 安全锁连接至选购的 Kensington 生产的安全缆。详细说明，请访问 Kensington 网站。 http://www.kensington.com/ q 通风孔（排气）注意请勿在通风孔周围放置任何物品，否则可能导致内部热量积聚。请勿将手放在通风孔旁，否则可能导致伤害。控制器的位置和功能 qf a 投影窗口 b 遥控检测器 c ON/STANDBY 指示灯（第 36 页） d LAMP/COVER 指示灯（第 36 页） e 聚焦环（第 17 页） f 镜头纵向移位拨盘（第 17 页） g 镜头横向移位拨盘（第 17 页） h 变焦杆（第 17 页） i 投影灯盖（第 40 页） j 控制面板键（第 10 页） k 连接器面板（第 9 页） l 扬声器 8 控制器的位置和功能
