2007年注册给排水工程师专业案例考试真题下午卷
1. 下图所示为某城市给水管网供水的大型工厂水量平衡图,求该工厂的生产用水的重复使
用率为以下何值?(注:图中数字为流量,单位以m3/h计)
(A)85.7%
(C)37.5%
(B)84.1%
(D)31.0%
2. 某输水工程采用重力输水将原水输送到自来水厂的配水井,已有一根输水管线总长12km,
其中DN1000的管线长7km,DN900的管线长5km,输水能力为10万m3/d,扩建工程另行敷设输水
管线一根,长14km,管径DN1000,当扩建工程建成后,在相同进水水位时,输水总能力可达
多少?(注:流量以m3/s计时,DN1000比阻a=0.00148,DN900比阻a=0.0026)
(A)20.6万m3/d (B)21.3万m3/d
(C)21.5万m3/d
(D)21.9万m3/d
3. 某配水环状管网,经初步流量分配及采用海曾威廉公式计算结果见下图所示,求一次平
差计算后,管段②~⑤的流量计算值约为下列何项?
(A)30.78L/s
(B)21.20L/s
(C)19.64L/s
(D)19.15L/s

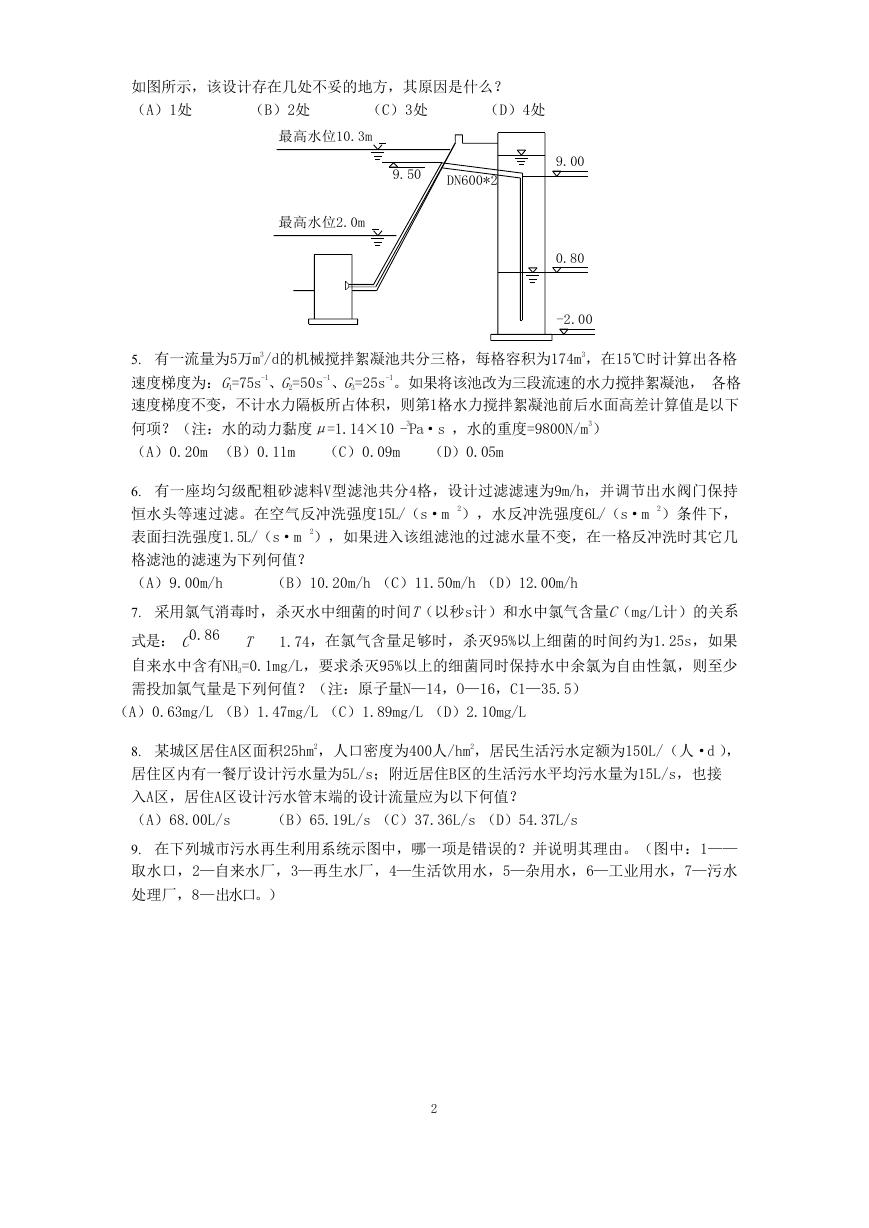

4. 某取水构筑物采用虹吸进水管,取水规模为2万m3/d,虹吸管采用2根DN600钢管,其布置
1
如图所示,该设计存在几处不妥的地方,其原因是什么?
(A)1处
(B)2处
(C)3处
(D)4处
最高水位10.3m
最高水位2.0m
9.50
DN600*2
9.00
0.80
-2.00
5. 有一流量为5万m3/d的机械搅拌絮凝池共分三格,每格容积为174m3,在15℃时计算出各格
速度梯度为:G1=75s-1、G2=50s-1、G3=25s-1。如果将该池改为三段流速的水力搅拌絮凝池, 各格
速度梯度不变,不计水力隔板所占体积,则第1格水力搅拌絮凝池前后水面高差计算值是以下
何项?(注:水的动力黏度μ=1.14×10 -3Pa·s ,水的重度=9800N/m3)
(A)0.20m (B)0.11m (C)0.09m (D)0.05m
6. 有一座均匀级配粗砂滤料V型滤池共分4格,设计过滤滤速为9m/h,并调节出水阀门保持
恒水头等速过滤。在空气反冲洗强度15L/(s·m 2),水反冲洗强度6L/(s·m 2)条件下,
表面扫洗强度1.5L/(s·m 2),如果进入该组滤池的过滤水量不变,在一格反冲洗时其它几
格滤池的滤速为下列何值?
(A)9.00m/h
(B)10.20m/h (C)11.50m/h (D)12.00m/h
7. 采用氯气消毒时,杀灭水中细菌的时间T(以秒s计)和水中氯气含量C(mg/L计)的关系
式是: C0.86 T 1.74,在氯气含量足够时,杀灭95%以上细菌的时间约为1.25s,如果
自来水中含有NH3=0.1mg/L,要求杀灭95%以上的细菌同时保持水中余氯为自由性氯,则至少
需投加氯气量是下列何值?(注:原子量N—14,O—16,C1—35.5)
(A)0.63mg/L (B)1.47mg/L (C)1.89mg/L (D)2.10mg/L
8. 某城区居住A区面积25hm2,人口密度为400人/hm2,居民生活污水定额为150L/(人·d ),
居住区内有一餐厅设计污水量为5L/s;附近居住B区的生活污水平均污水量为15L/s,也接
入A区,居住A区设计污水管末端的设计流量应为以下何值?
(A)68.00L/s
(B)65.19L/s (C)37.36L/s (D)54.37L/s

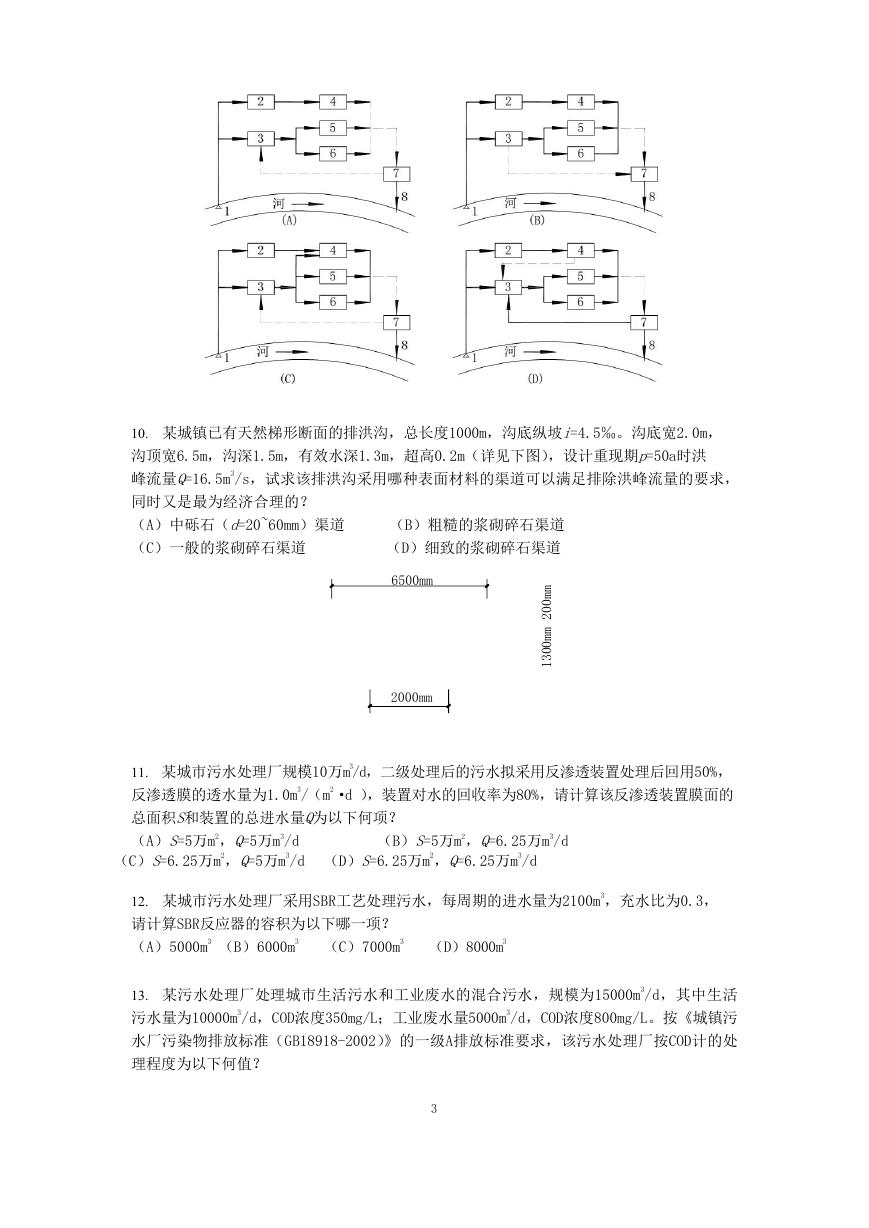

9. 在下列城市污水再生利用系统示图中,哪一项是错误的?并说明其理由。(图中:1——
取水口,2—自来水厂,3—再生水厂,4—生活饮用水,5—杂用水,6—工业用水,7—污水
处理厂,8—出水口。)
2
10. 某城镇已有天然梯形断面的排洪沟,总长度1000m,沟底纵坡i=4.5‰。沟底宽2.0m,
沟顶宽6.5m,沟深1.5m,有效水深1.3m,超高0.2m(详见下图),设计重现期p=50a时洪
峰流量Q=16.5m3/s,试求该排洪沟采用哪种表面材料的渠道可以满足排除洪峰流量的要求,
同时又是最为经济合理的?
(A)中砾石(d=20~60mm)渠道
(C)一般的浆砌碎石渠道
(B)粗糙的浆砌碎石渠道
(D)细致的浆砌碎石渠道
6500mm
2000mm
m
m
0
0
2
m
m
0
0
3
1
11. 某城市污水处理厂规模10万m3/d,二级处理后的污水拟采用反渗透装置处理后回用50%,
反渗透膜的透水量为1.0m3/(m2·d ),装置对水的回收率为80%,请计算该反渗透装置膜面的
总面积S和装置的总进水量Q为以下何项?
(A)S=5万m2,Q=5万m3/d
(B)S=5万m2,Q=6.25万m3/d
(C)S=6.25万m2,Q=5万m3/d (D)S=6.25万m2,Q=6.25万m3/d
12. 某城市污水处理厂采用SBR工艺处理污水,每周期的进水量为2100m3,充水比为0.3,
请计算SBR反应器的容积为以下哪一项?
(A)5000m3 (B)6000m3 (C)7000m3 (D)8000m3
13. 某污水处理厂处理城市生活污水和工业废水的混合污水,规模为15000m3/d,其中生活
污水量为10000m3/d,COD浓度350mg/L;工业废水量5000m3/d,COD浓度800mg/L。按《城镇污
水厂污染物排放标准(GB18918-2002)》的一级A排放标准要求,该污水处理厂按COD计的处
理程度为以下何值?
3
(A)90% (B)88%

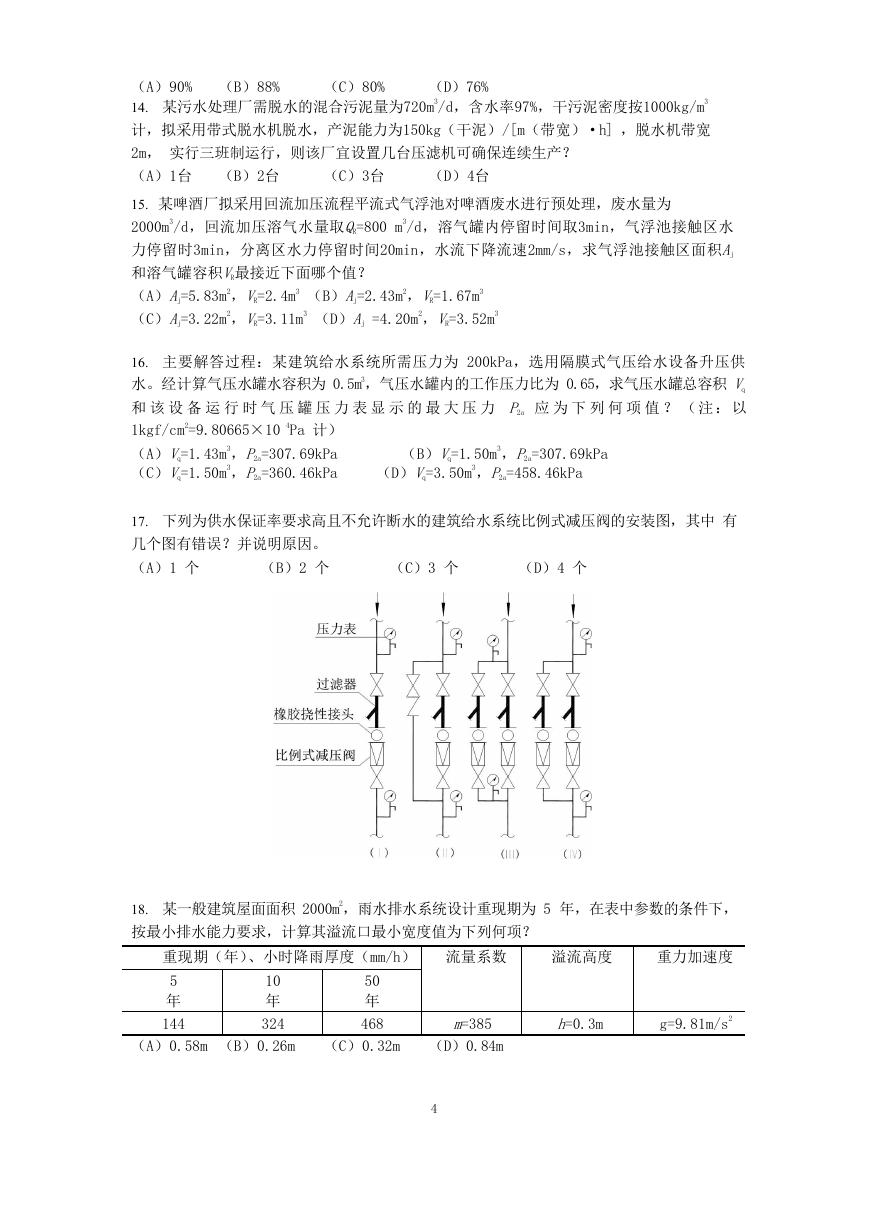

14. 某污水处理厂需脱水的混合污泥量为720m3/d,含水率97%,干污泥密度按1000kg/m3
计,拟采用带式脱水机脱水,产泥能力为150kg(干泥)/[m(带宽)·h] ,脱水机带宽
(C)80%
(D)76%
2m, 实行三班制运行,则该厂宜设置几台压滤机可确保连续生产?
(A)1台 (B)2台
(C)3台
(D)4台
15. 某啤酒厂拟采用回流加压流程平流式气浮池对啤酒废水进行预处理,废水量为
2000m3/d,回流加压溶气水量取QR=800 m3/d,溶气罐内停留时间取3min,气浮池接触区水
力停留时3min,分离区水力停留时间20min,水流下降流速2mm/s,求气浮池接触区面积Aj
和溶气罐容积VR最接近下面哪个值?
(A)Aj=5.83m2,VR=2.4m3 (B)Aj=2.43m2,VR=1.67m3
(C)Aj=3.22m2,VR=3.11m3 (D)Aj =4.20m2,VR=3.52m3
16. 主要解答过程:某建筑给水系统所需压力为 200kPa,选用隔膜式气压给水设备升压供
水。经计算气压水罐水容积为 0.5m3,气压水罐内的工作压力比为 0.65,求气压水罐总容积 Vq
和 该 设 备 运 行 时 气 压 罐 压 力 表 显 示 的 最 大 压 力 P2a 应 为 下 列 何 项 值 ? ( 注 : 以
1kgf/cm2=9.80665×10 4Pa 计)
(A)Vq=1.43m3,P2a=307.69kPa
(C)Vq=1.50m3,P2a=360.46kPa
(D)Vq=3.50m3,P2a=458.46kPa
(B)Vq=1.50m3,P2a=307.69kPa
17. 下列为供水保证率要求高且不允许断水的建筑给水系统比例式减压阀的安装图,其中 有
几个图有错误?并说明原因。
(A)1 个
(B)2 个
(C)3 个
(D)4 个
18. 某一般建筑屋面面积 2000m2,雨水排水系统设计重现期为 5 年,在表中参数的条件下,
按最小排水能力要求,计算其溢流口最小宽度值为下列何项?
重现期(年)、小时降雨厚度(mm/h) 流量系数
溢流高度
重力加速度
5
年
144
10
年
324
50
年
468
m=385
h=0.3m
g=9.81m/s2
(A)0.58m (B)0.26m (C)0.32m (D)0.84m
4
19. 以下公共建筑排水系统图 a、b 中各有几处错误?并说明错误的原因。(排水横支管连
接的卫生器具均为大便器)
(A) 图 a:2 处,图 b:1 处
(B) 图 a:2 处,图 b:2 处
(C) 图 a:1 处,图 b:2 处
(D) 图 a:1 处,图 b:1 处
20. 下列四项建筑工程中哪一项适宜设置配套的中水设施?并根据用水量表 1、表 2 给定的
条件绘制该项目的水量平衡图。设计参数为:公寓可回收的排水项目的平均日给水量为
110m3/d;集中建筑区可回收的排水项目的平均日给水量为 170m3/d;宾馆可回收的排水项目
的平均日给水量为 330m3/d;居住小区综合污水量为 700m3/d。
(注:处理装置自耗水量按 10%计,中水供水采用调速泵。表 1 为各项用水量占日用给水
量的百分数:表 2 为日用中水量)
表 1(占总水量的%)
食
堂
16
淋
浴
53
盥
洗
14
洗
衣
17
折减系数 β 均为 0.85
表 2(m3/d)
洗
车
84
冲
厕
83
绿
化
62
(A)公寓 (B)集中建筑区
(C)宾馆
(D)居住小区
21. 某培训中心采用定时热水供应系统,其设计数据如下:学员 600 人,60℃热水定额为
100L/(人·d ),热媒为高温热水,经一台贮水容积为 5.0m3 的半容积式水加热器供给热
水,热水供水管网容积为 1.2m3,回水管网容积为 0.3m3,膨胀罐处管网工作压力为 0.3Mpa,
冷水供水温度 10℃,回水温度 50℃。水温为 10℃、50℃、60℃时水的密度分别为 0.999、
0.988、
0.983kg/L,下列循环泵流量 qx 和膨胀罐总容积 Ve 的计算答案中何项是正确的?
(A)qx=3~6m3/h,Ve=2.22m3
(B)qx =13~26m3/h,Ve=2.22m3
5

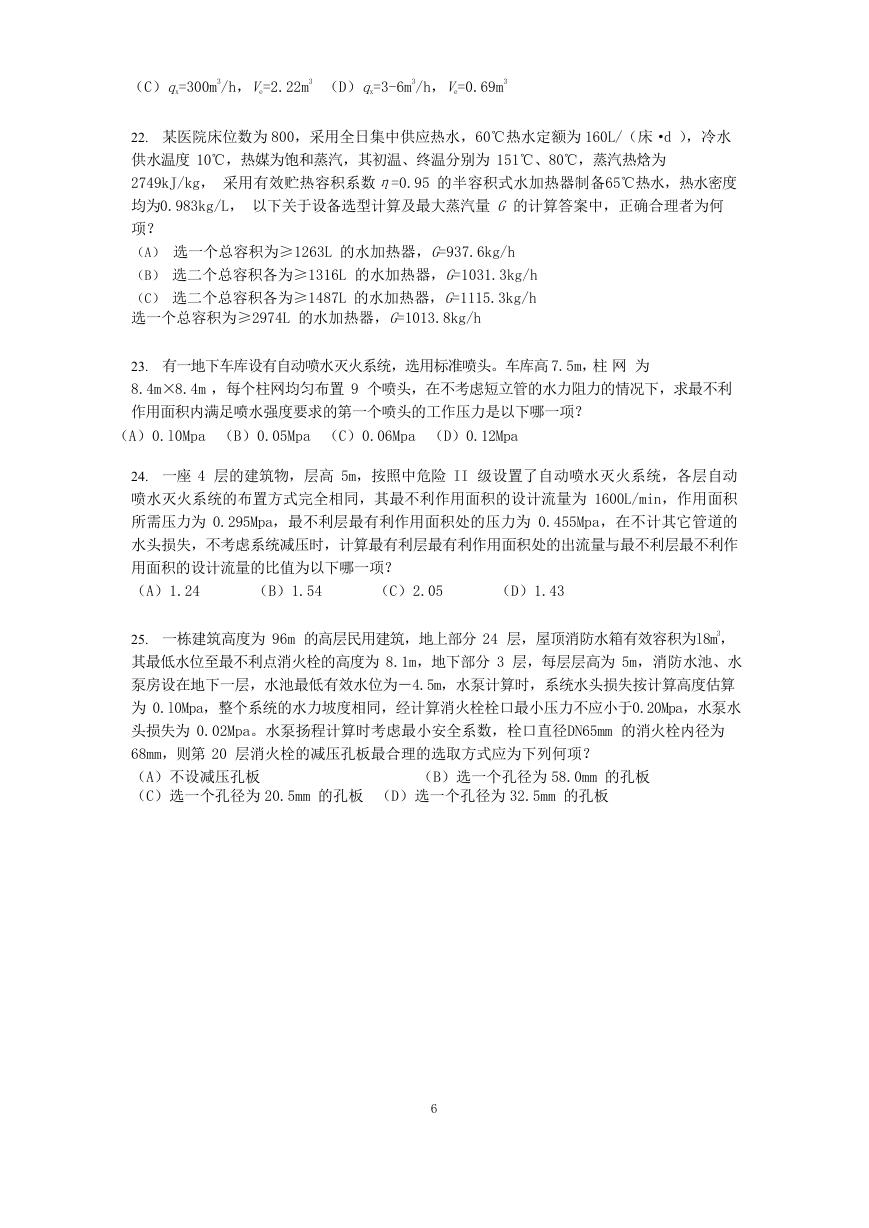

(C)qx=300m3/h,Ve=2.22m3 (D)qx=3-6m3/h,Ve=0.69m3
22. 某医院床位数为 800,采用全日集中供应热水,60℃热水定额为 160L/(床·d ),冷水
供水温度 10℃,热媒为饱和蒸汽,其初温、终温分别为 151℃、80℃,蒸汽热焓为
2749kJ/kg, 采用有效贮热容积系数η=0.95 的半容积式水加热器制备65℃热水,热水密度
均为0.983kg/L, 以下关于设备选型计算及最大蒸汽量 G 的计算答案中,正确合理者为何
项?
(A) 选一个总容积为≥1263L 的水加热器,G=937.6kg/h
(B) 选二个总容积各为≥1316L 的水加热器,G=1031.3kg/h
(C) 选二个总容积各为≥1487L 的水加热器,G=1115.3kg/h
选一个总容积为≥2974L 的水加热器,G=1013.8kg/h
23. 有一地下车库设有自动喷水灭火系统,选用标准喷头。车库高 7.5m,柱 网 为
8.4m×8.4m ,每个柱网均匀布置 9 个喷头,在不考虑短立管的水力阻力的情况下,求最不利
作用面积内满足喷水强度要求的第一个喷头的工作压力是以下哪一项?
(A)0.l0Mpa (B)0.05Mpa (C)0.06Mpa (D)0.12Mpa
24. 一座 4 层的建筑物,层高 5m,按照中危险 II 级设置了自动喷水灭火系统,各层自动
喷水灭火系统的布置方式完全相同,其最不利作用面积的设计流量为 1600L/min,作用面积
所需压力为 0.295Mpa,最不利层最有利作用面积处的压力为 0.455Mpa,在不计其它管道的
水头损失,不考虑系统减压时,计算最有利层最有利作用面积处的出流量与最不利层最不利作
用面积的设计流量的比值为以下哪一项?
(A)1.24
(B)1.54
(C)2.05
(D)1.43
25. 一栋建筑高度为 96m 的高层民用建筑,地上部分 24 层,屋顶消防水箱有效容积为l8m3,
其最低水位至最不利点消火栓的高度为 8.1m,地下部分 3 层,每层层高为 5m,消防水池、水
泵房设在地下一层,水池最低有效水位为-4.5m,水泵计算时,系统水头损失按计算高度估算
为 0.l0Mpa,整个系统的水力坡度相同,经计算消火栓栓口最小压力不应小于0.20Mpa,水泵水
头损失为 0.02Mpa。水泵扬程计算时考虑最小安全系数,栓口直径DN65mm 的消火栓内径为
68mm,则第 20 层消火栓的减压孔板最合理的选取方式应为下列何项?
(A)不设减压孔板
(C)选一个孔径为 20.5mm 的孔板 (D)选一个孔径为 32.5mm 的孔板
(B)选一个孔径为 58.0mm 的孔板
6
