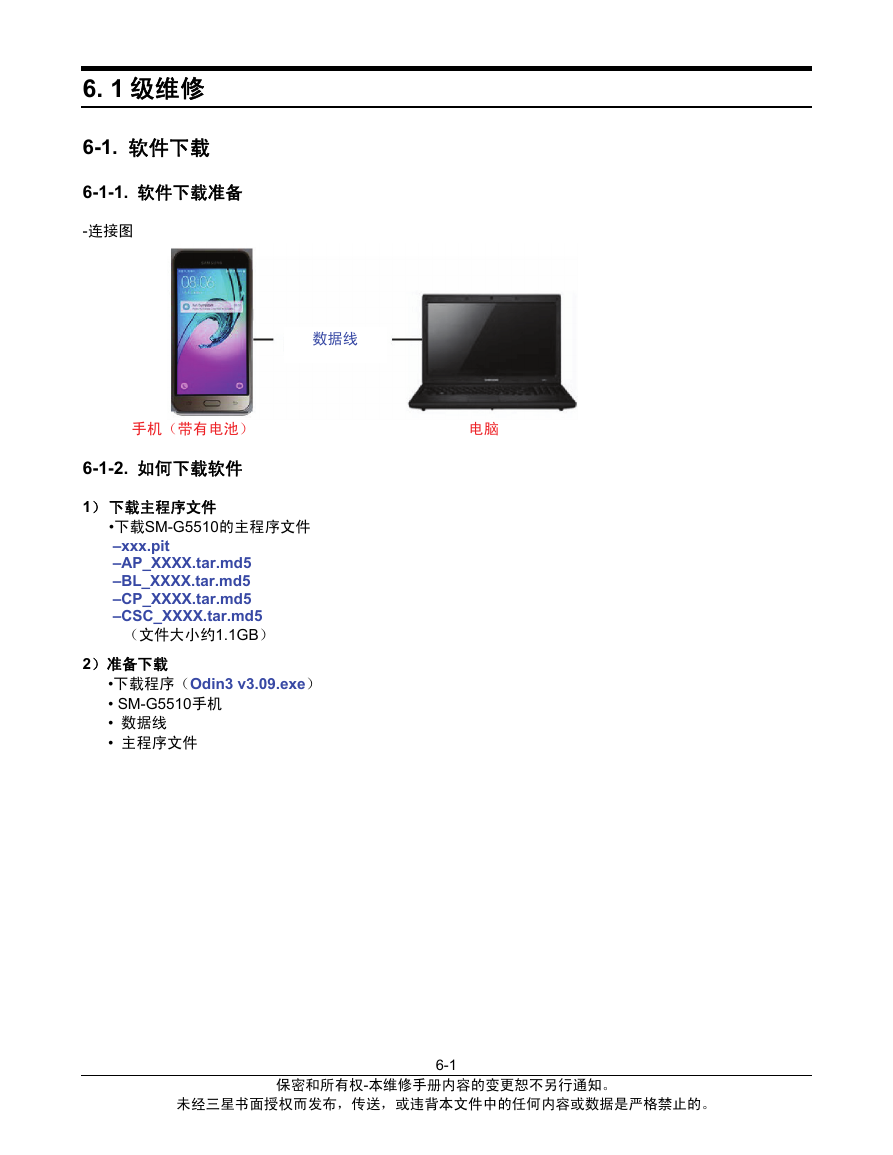

6. 1 级维修 6-1. 软件下载 6-1-1. 软件下载准备 -连接图数据线手机（带有电池）电脑 6-1-2. 如何下载软件 1）下载主程序文件 •下载SM-G5510的主程序文件 –xxx.pit –AP_XXXX.tar.md5 –BL_XXXX.tar.md5 –CP_XXXX.tar.md5 –CSC_XXXX.tar.md5 （文件大小约1.1GB） 2）准备下载 •下载程序（Odin3 v3.09.exe） • SM-G5510手机 • 数据线 • 主程序文件保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-1

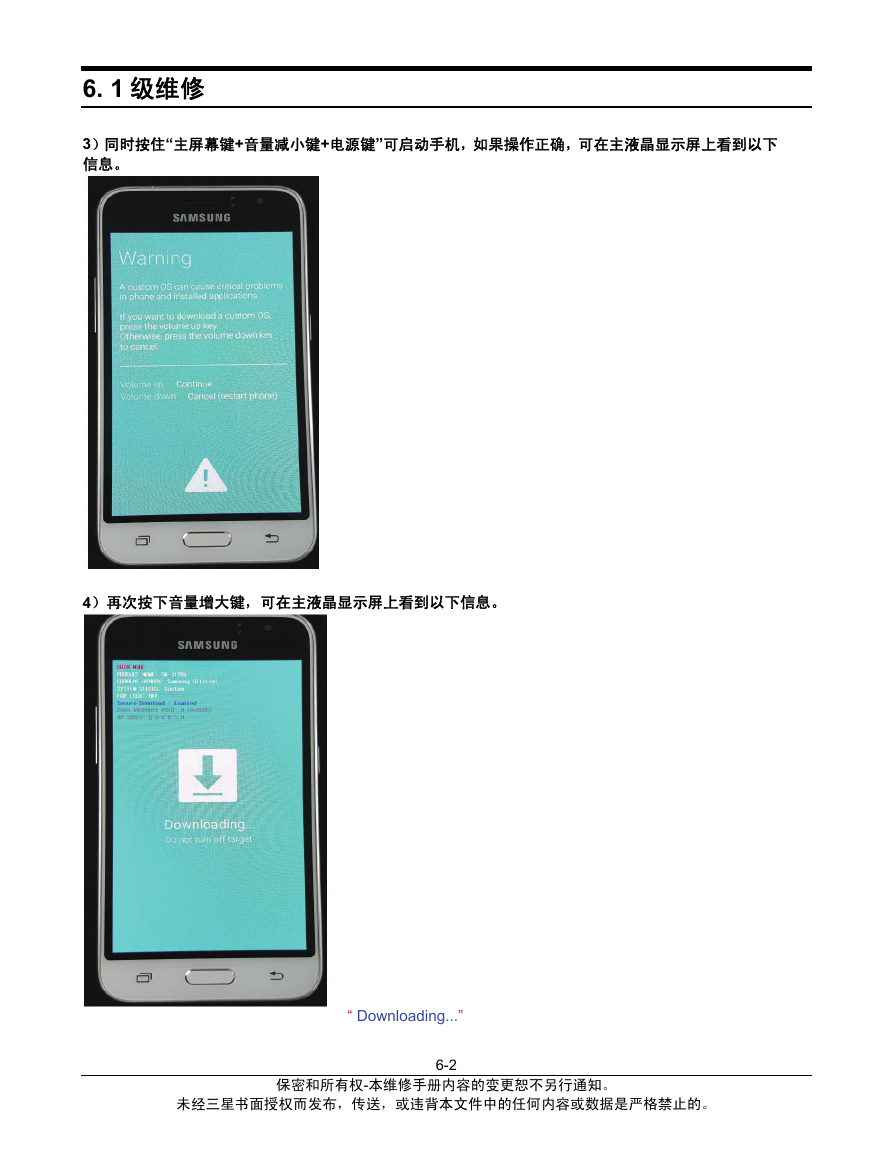

6. 1 级维修 3）同时按住“主屏幕键+音量减小键+电源键”可启动手机，如果操作正确，可在主液晶显示屏上看到以下信息。 4）再次按下音量增大键，可在主液晶显示屏上看到以下信息。 “ Downloading...” 6-2 保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。

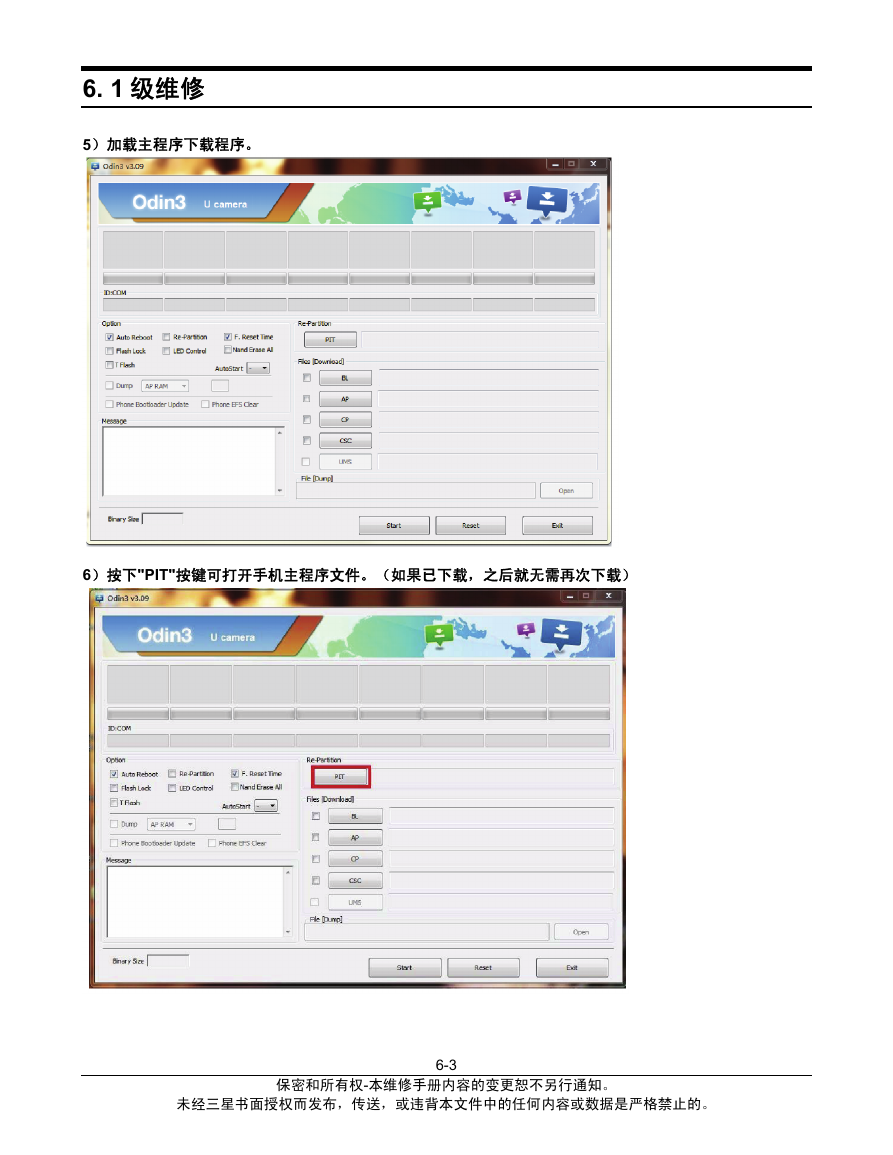

6. 1 级维修 5）加载主程序下载程序。 6）按下"PIT"按键可打开手机主程序文件。（如果已下载，之后就无需再次下载） 6-3 保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。

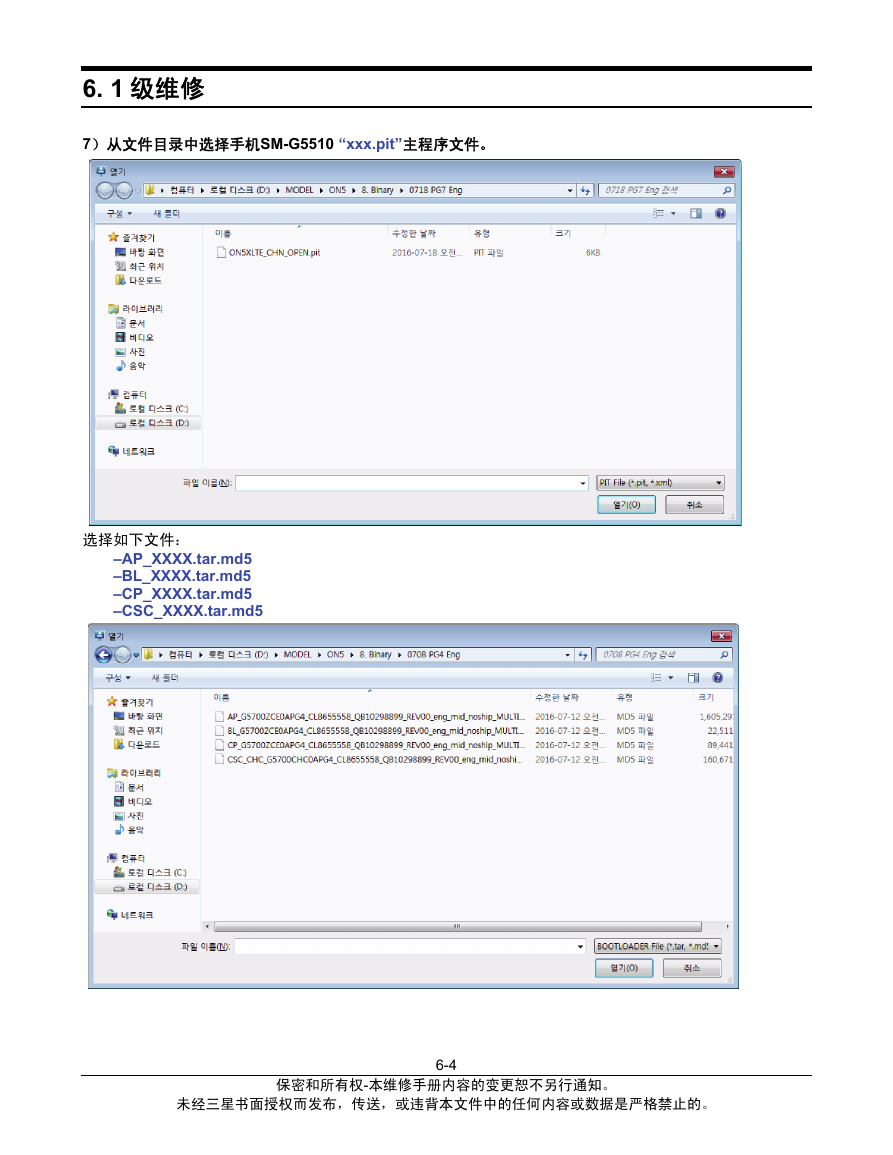

6. 1 级维修 7）从文件目录中选择手机SM-G5510 “xxx.pit”主程序文件。选择如下文件： –AP_XXXX.tar.md5 –BL_XXXX.tar.md5 –CP_XXXX.tar.md5 –CSC_XXXX.tar.md5 保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-4

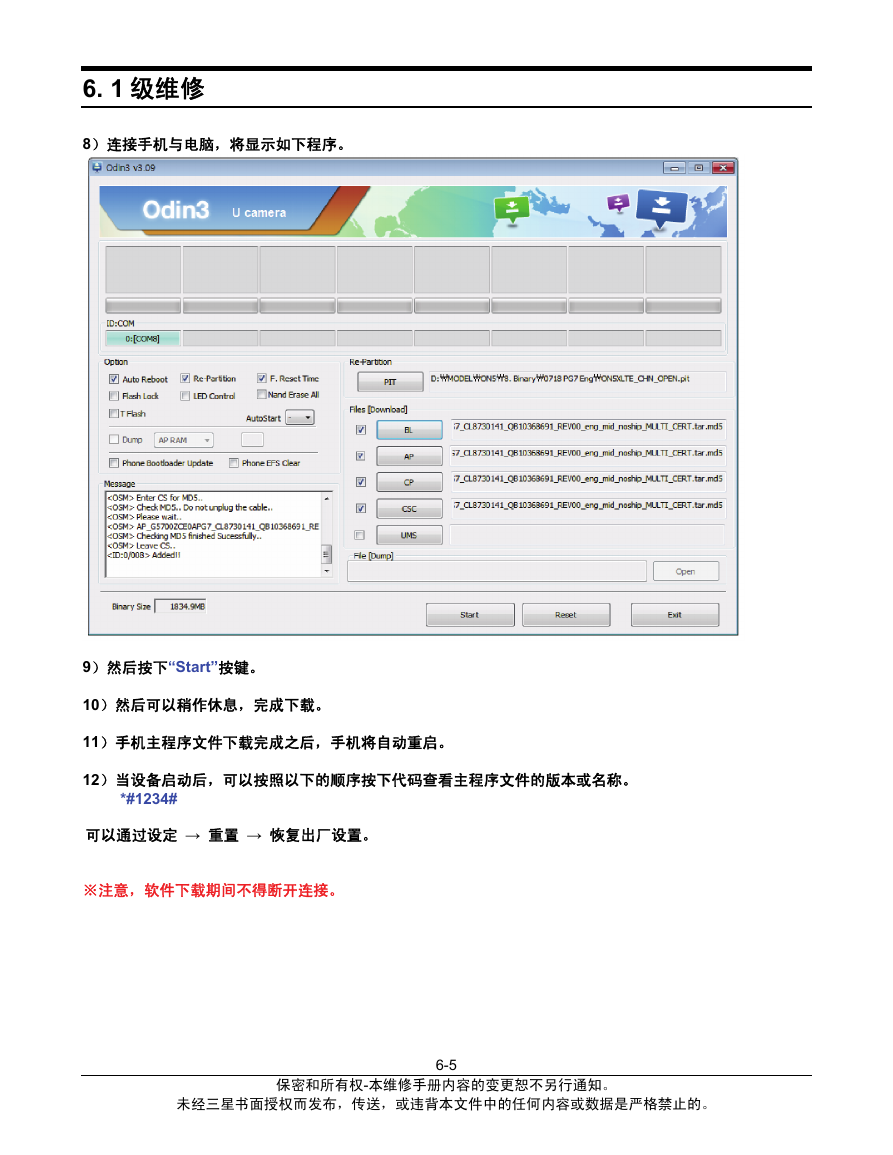

6. 1 级维修 8）连接手机与电脑，将显示如下程序。 9）然后按下“Start”按键。 10）然后可以稍作休息，完成下载。 11）手机主程序文件下载完成之后，手机将自动重启。 12）当设备启动后，可以按照以下的顺序按下代码查看主程序文件的版本或名称。 *#1234# 可以通过设定 → 重置 → 恢复出厂设置。 ※注意，软件下载期间不得断开连接。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-5

6. 1 级维修 6-2. IMEI写入 6-2-1. 准备 - 新IMEI写入程序已发布。 - 支持的型号：HHPsvc INI文件目录中被上传的是CAB文件而非ini文件的型号。 - 参见下述IMEI写入步骤。 -硬件电源供应器串行线 Anyway 工装个人电脑测试电缆手机 -软件 ① Library安装 ② 启动器 ③ Runtime文件安装库文件后，才可使用Daseul。参见SVC公告 “（11-82）Daseul（New IMEI writing Program）Library Install guide_rev1.0” DASEUL_SVC_Launcher_v3_0_25或更高版本 -上传至HHPsvc通知中。 1. DASEUL_IMEI_ALL_Runtime_3.1.136_r00183 .CAB或者更高版本 -上传至HHPsvc通知中。 2. 在与启动器和Runtime文件相同的位置创建“型号名称”文件夹。 ④ 型号文件将型号文件复制到“型号名称”文件夹下。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-6

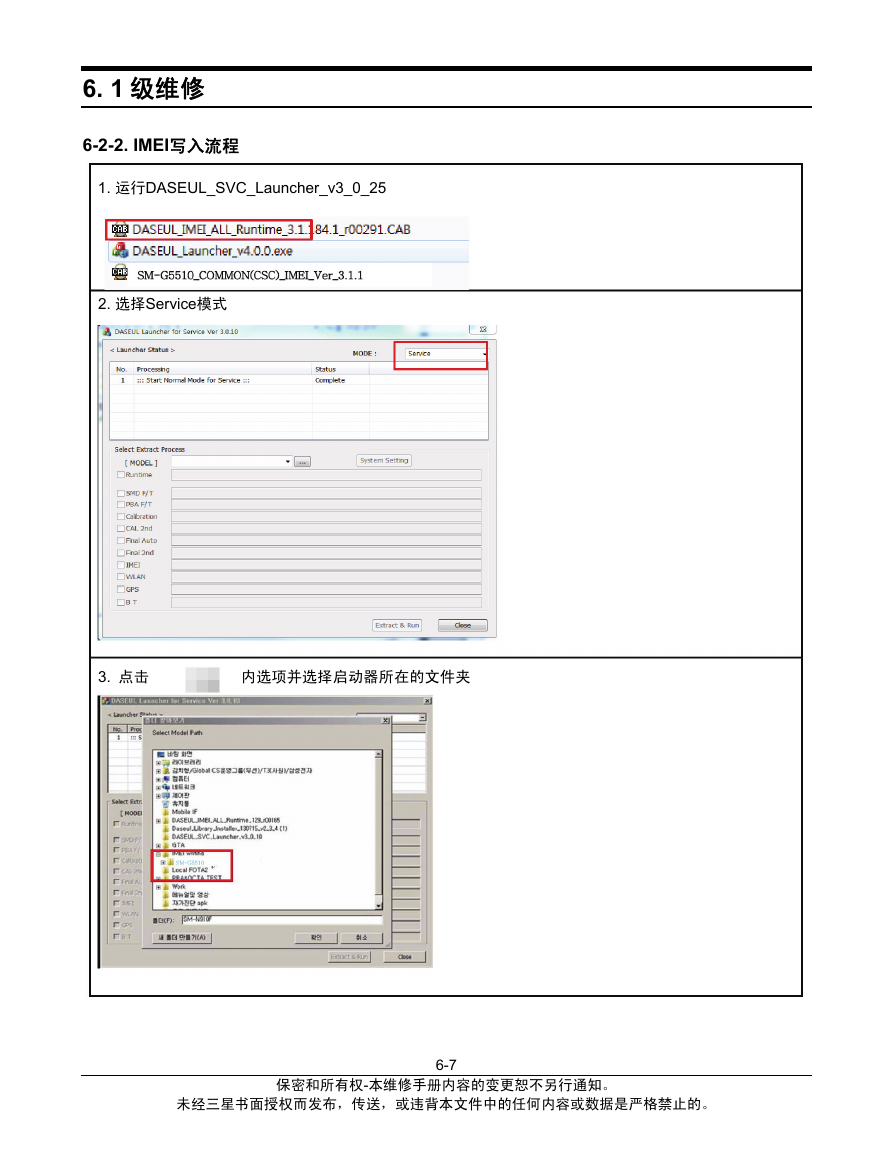

6. 1 级维修 6-2-2. IMEI写入流程 1. 运行DASEUL_SVC_Launcher_v3_0_25 2. 选择Service模式 3. 点击内选项并选择启动器所在的文件夹保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-7

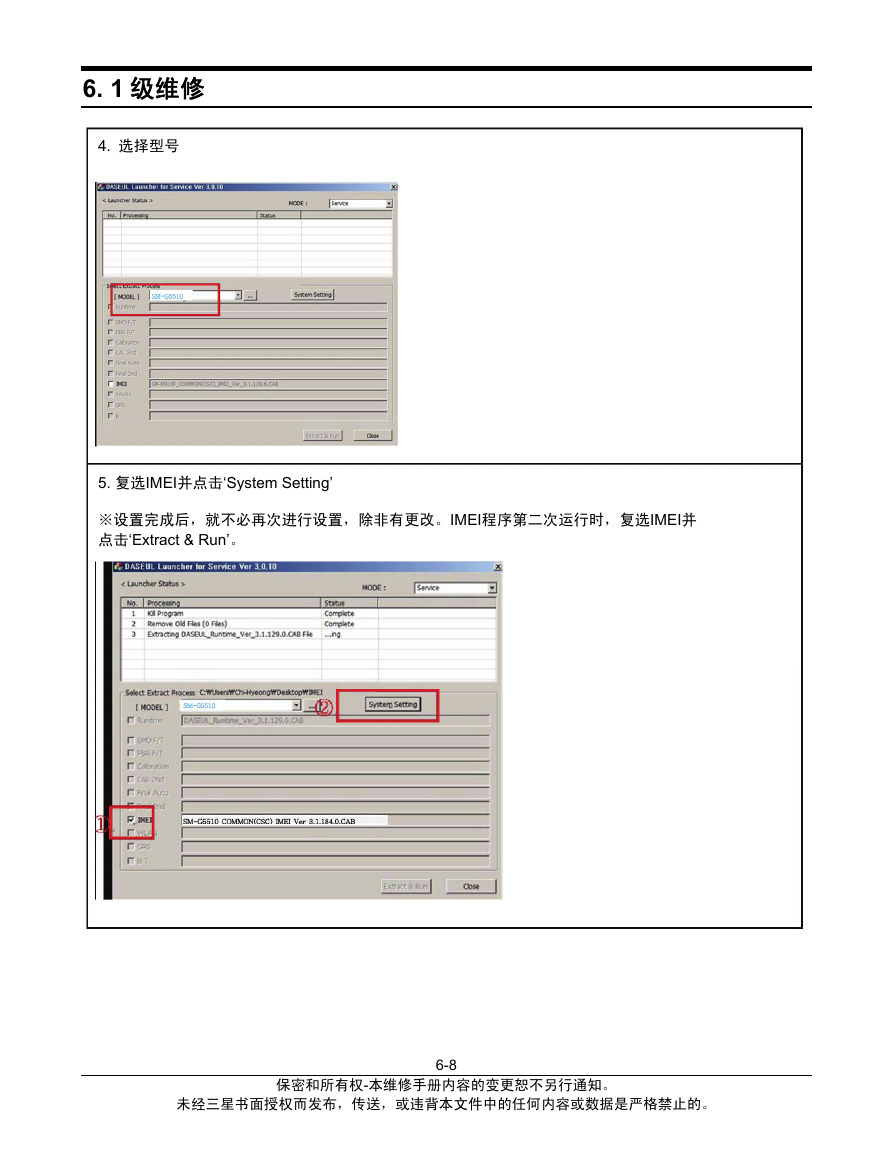

6. 1 级维修 4. 选择型号 5. 复选IMEI并点击‘System Setting’ ※设置完成后，就不必再次进行设置，除非有更改。IMEI程序第二次运行时，复选IMEI并点击‘Extract & Run’。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-8
