2013 年云南昆明理工大学机械原理考研真题 A 卷
一、选择题(共 24 分 每题 2 分)
1、与其他机构相比,凸轮机构最大的优点是
。
A.可实现各种预期的运动规律
B.便于润滑
C.制造方便,易获得较高的精度
D.从动件的行程可较大
2、下述推杆几种运动规律中,
既不产生柔性冲击也不产生刚性冲击,可用于高速场
合。
A.等速运动规律
B.摆线运动规律(正弦加速度运动规律)
C.等加速等减速运动规律
D.简谐运动规律(余弦加速度运动规律)
3、渐开线上某点的压力角是指该点所受压力的方向与该点
方向线之间所夹的锐角。
A.绝对速度
B.相对速度
C.滑动速度
D.
牵连速度
4、渐开线标准齿轮是指 m、 α、ha
* 、c*均为标准值,且分度圆齿厚
齿槽宽的齿轮。
A. 小 于
B. 大 于
C. 等
于
D.小于且等于
5、在两轴的交错角∑=90°的蜗杆蜗轮传动中,蜗杆与蜗轮的螺旋线旋向必须
。
A.相反
B.相异
C. 相同
D.相对
6、一平面四杆机构,其行程速比系数 K=1,该机构
急回作用。
A.没有
B.有
C.不一定有
7、曲柄滑块机构通过
可演化成偏心轮机构。
A.改变构件相对尺寸
B.改变运动副尺寸
C.改变构件形状
8、机构具有确定运动的条件是
。
A.机构的自由度大于零;
B.机构的自由度大于零且自由度数等于原动件数;
C.机构的自由度大于零且自由度数大于原动件数;
D.前面的答案都不对
9、曲柄滑块机构有死点存在时,其主动件是
。
A.曲柄
B.滑块
C.连杆
D.导杆
10、两个构件在多处接触构成移动副,各接触处两构件相对移动的方向
时,将引入虚
约束。A.相同、相平行
B.不重叠
C.相反;
D.交叉
11、从平衡条件可知,动平衡转子
静平衡的,静平衡转子
动平衡的。
A.一定是
B.不一定是
C.一定不是
12、渐开线直齿轮发生根切在
场合.
A. 模数较大
B. 齿数较少
C. 模数较少

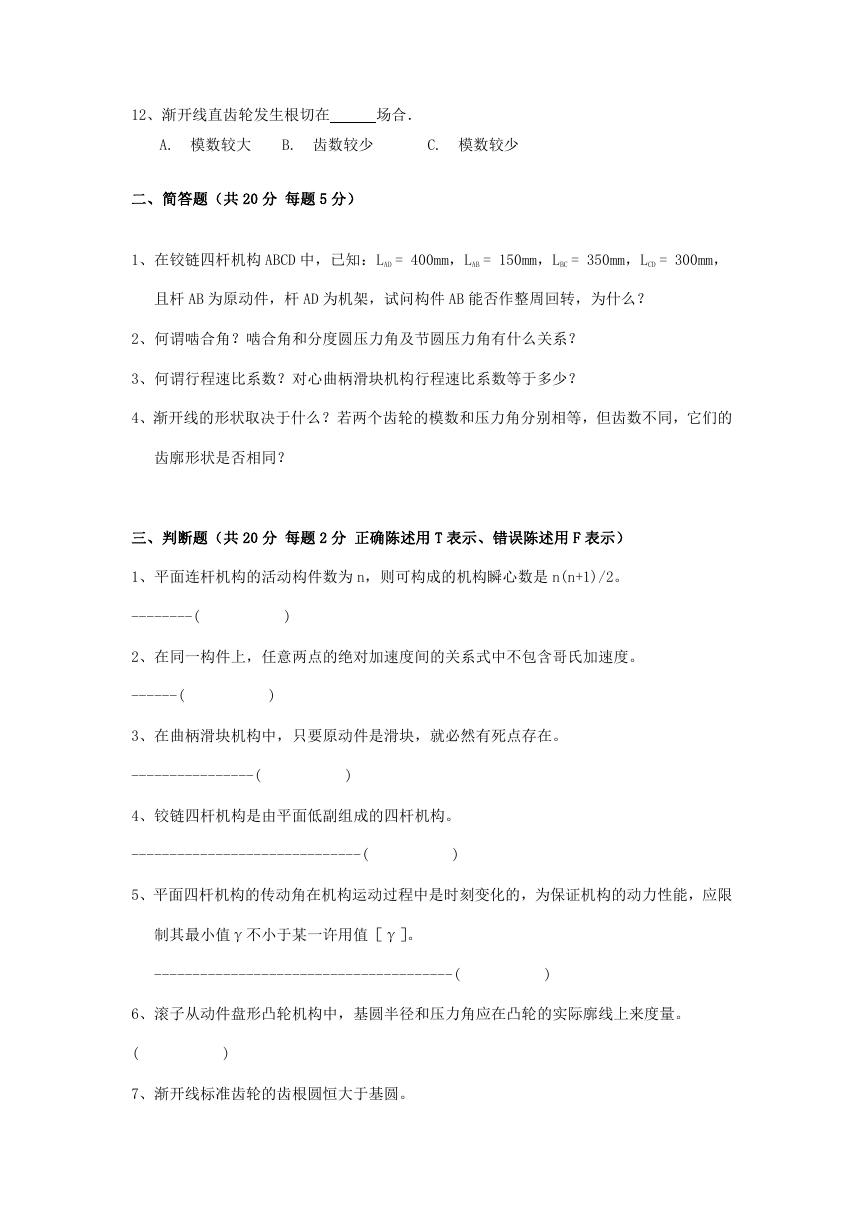

二、简答题(共 20 分 每题 5 分)
1、在铰链四杆机构 ABCD 中,已知:LAD = 400mm,LAB = 150mm,LBC = 350mm,LCD = 300mm,
且杆 AB 为原动件,杆 AD 为机架,试问构件 AB 能否作整周回转,为什么?
2、何谓啮合角?啮合角和分度圆压力角及节圆压力角有什么关系?
3、何谓行程速比系数?对心曲柄滑块机构行程速比系数等于多少?
4、渐开线的形状取决于什么?若两个齿轮的模数和压力角分别相等,但齿数不同,它们的
齿廓形状是否相同?
三、判断题(共 20 分 每题 2 分 正确陈述用 T 表示、错误陈述用 F 表示)
1、平面连杆机构的活动构件数为 n,则可构成的机构瞬心数是 n(n+1)/2。
--------(
)
2、在同一构件上,任意两点的绝对加速度间的关系式中不包含哥氏加速度。
------(
)
3、在曲柄滑块机构中,只要原动件是滑块,就必然有死点存在。
----------------(
)
4、铰链四杆机构是由平面低副组成的四杆机构。
------------------------------(
)
5、平面四杆机构的传动角在机构运动过程中是时刻变化的,为保证机构的动力性能,应限
制其最小值γ不小于某一许用值[γ]。
---------------------------------------(
)
6、滚子从动件盘形凸轮机构中,基圆半径和压力角应在凸轮的实际廓线上来度量。
(
)
7、渐开线标准齿轮的齿根圆恒大于基圆。
------------------------------------(
)
8、周转轮系的传动比等于各对齿轮传动比的连乘积。
--------------------------(
)
9、若刚性转子满足动平衡条件,这时我们可以说该转子也满足静平衡条件。
------(
)
10 、 为 了 减 轻 飞 轮 的 重 量 , 最 好 将 飞 轮 安 装 在 转 速 较 高 的 轴 上 。
-----------------(
)

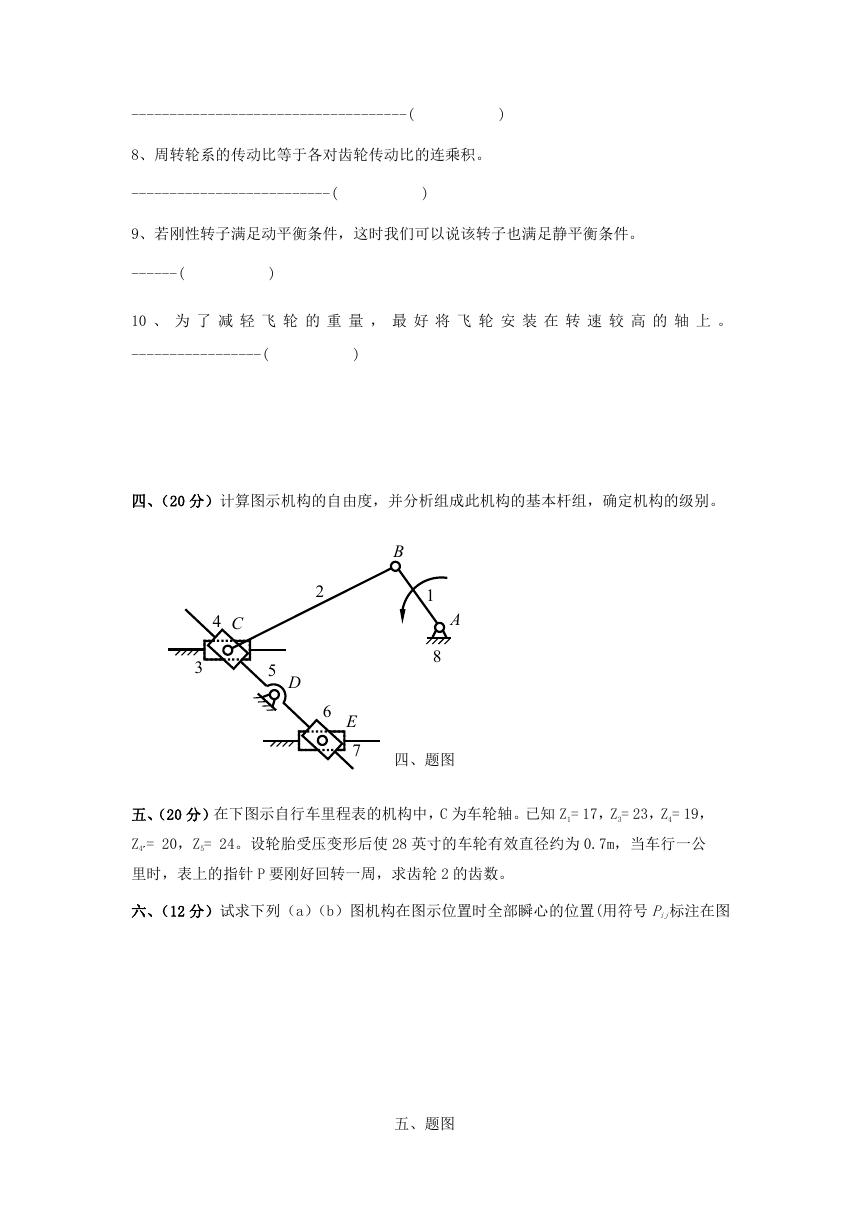

四、(20 分)计算图示机构的自由度,并分析组成此机构的基本杆组,确定机构的级别。
4
C
3
5
D
B
2
A
1
8
6
E
7
四、题图
五、(20 分)在下图示自行车里程表的机构中,C 为车轮轴。已知 Z1= 17,Z3= 23,Z4= 19,
Z4´= 20,Z5= 24。设轮胎受压变形后使 28 英寸的车轮有效直径约为 0.7m,当车行一公
里时,表上的指针 P 要刚好回转一周,求齿轮 2 的齿数。
六、(12 分)试求下列(a)(b)图机构在图示位置时全部瞬心的位置(用符号 Pij标注在图
五、题图
P
5
4
3
4
2
1
C
上)
A
2
4
B
3
C
1
(a)
六、题图
A
B1
2
3
C
4
(b)
七、(8 分)图示曲柄滑块机构中,设已知机构尺寸,图中虚线圆为摩擦圆,滑块与导路的
摩擦角为φ,驱动力为 F,阻力矩为 M。试在下图所示机构位置简图中画出各运动副中反力
方向(必须注明力矢量和构件间相对角速度的脚标)。
3
F
2
M
1
4
八、(10 分)试标出下列机构图示位置时的压力角和传动角,箭头标注的构件为原动件。
七、题图
B
e
A
C
八、题图
九、(16 分)在图示凸轮机构中,从动件的起始上升点为 C0 点。
(1) 试在图上作图标出从动件从 C0 点到 C点接触时,凸轮转过的角度及从动件的位移 s;
(2) 作图标出在 C点接触时凸轮机构的压力角。
0B
0C
O
B
C
九、题图
