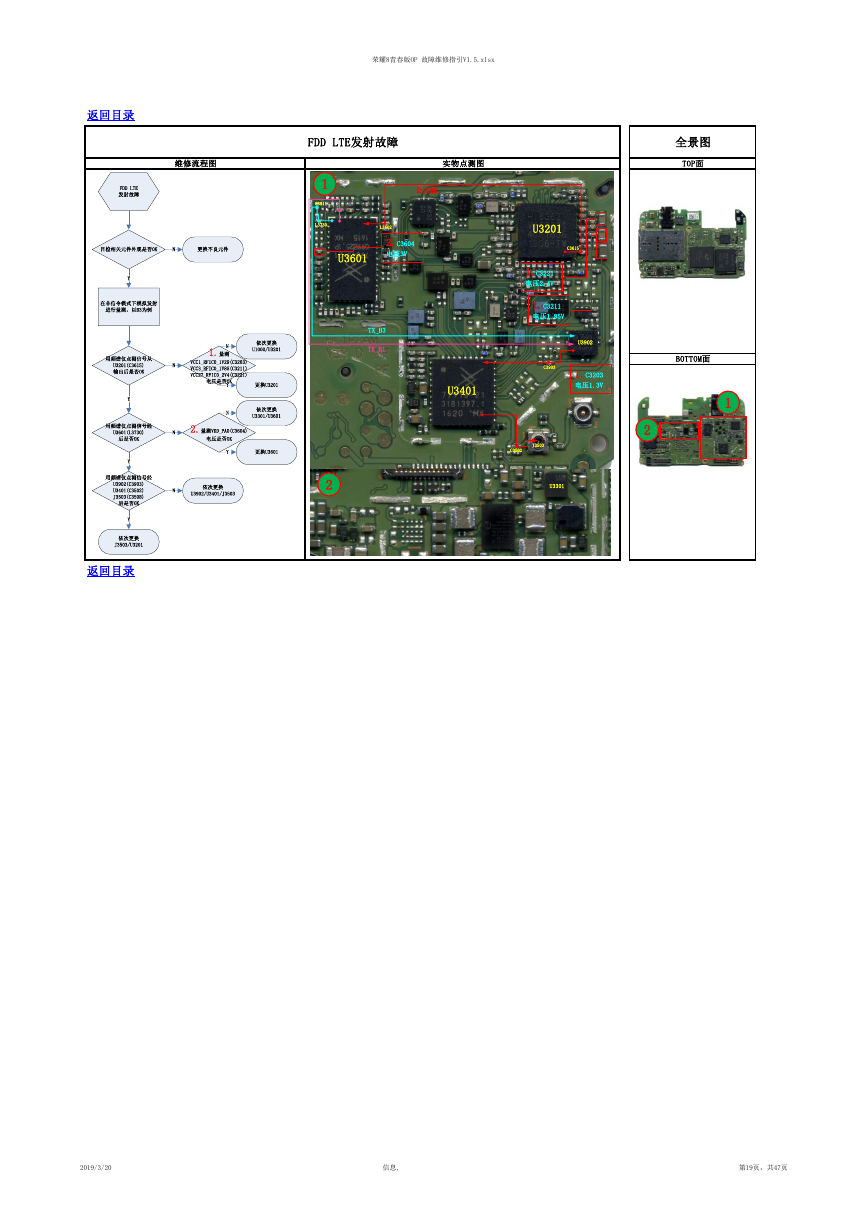

荣耀8青春版OP 故障维修指引V1.5.xlsx 返回目录 维修流程图 实物点测图 FDD LTE发射故障 全景图 TOP面 1 C3911 L3730 公共线 L3602 2.C3604 电压3V U3601 TX_B3 TX_B1 U3401 U3201 C3615 1.C3221 电压2.4V 1.C3211 电压1.85V C3903 U3902 1.C3203 电压1.3V 2 J3503 C3502 U3301 BOTTOM面 1 2 返回目录 2019/3/20 信息, 第19页，共47页 FDD LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B3为例用频谱仪点测信号从U3201(C3615)输出后是否OK依次更换U1000/U3201NY更换U3201NNY用频谱仪点测信号经U3601(L3730)后是否OKNY依次更换U3301/U3601N更换U3601Y用频谱仪点测信号经U3902(C3903)U3401(C3502)J3503(C3508)后是否OK依次更换U3902/U3401/J3503N依次更换J3503/U3201YY1.量测VCC1_RFIC0_1V29(C3203)VCC3_RFIC0_1V85(C3211)VCC27_RFIC0_2V4(C3221)电压是否OK2.量测VDD_PA0(C3604)电压是否OK
