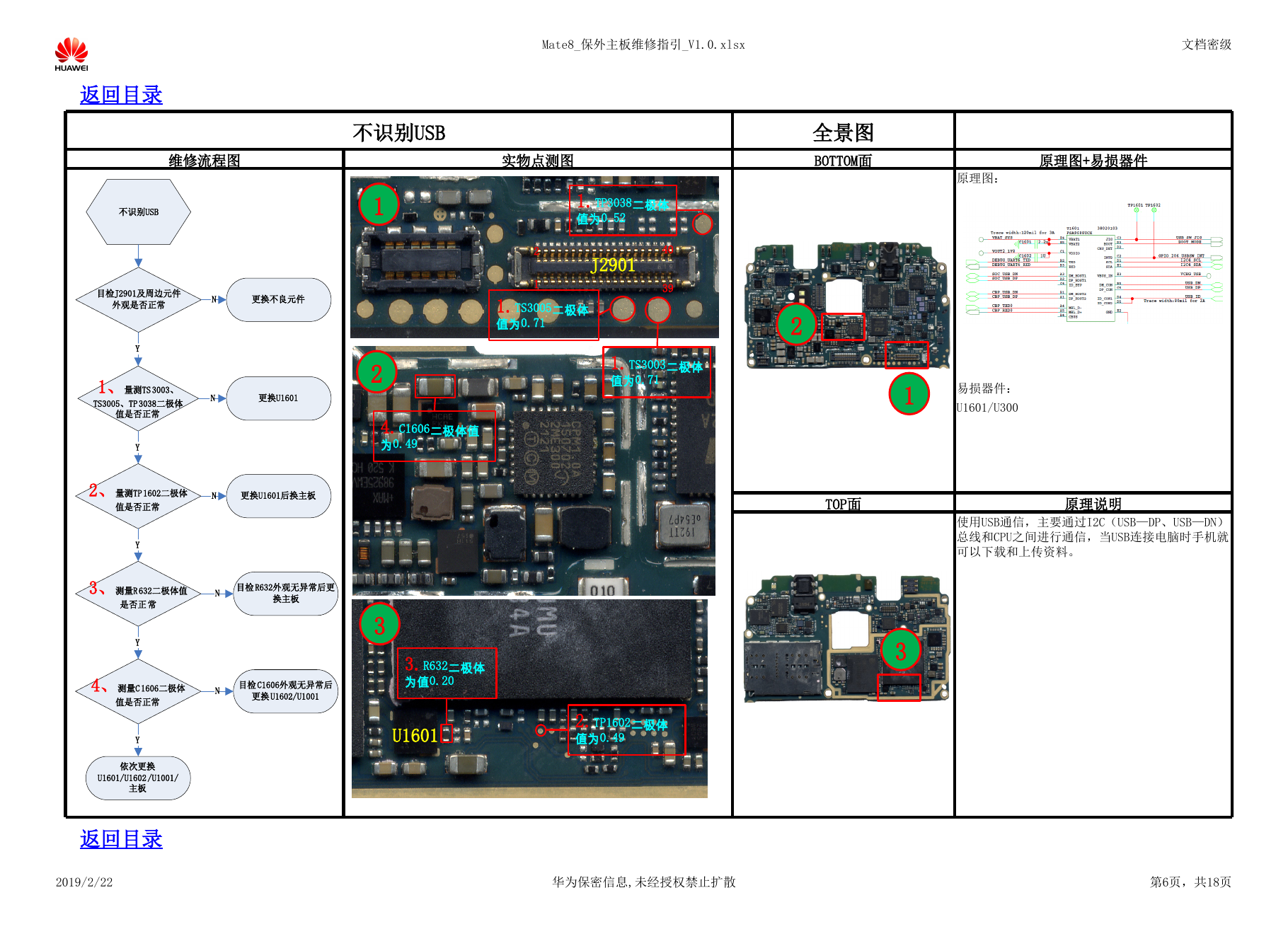

Mate8_保外主板维修指引_V1.0.xlsx 文档密级 返回目录 维修流程图 实物点测图 不识别USB 全景图 BOTTOM面 原理图+易损器件 原理图： 1 2 1.TP3038二极体 值为0.52 J2901 40 39 2 1 1.TS3005二极体 值为0.71 1.TS3003二极体 值为0.71 2 1 易损器件： U1601/U300 4.C1606二极体值 为0.49 3 3.R632二极体 为值0.20 U1601 TOP面 原理说明 使用USB通信，主要通过I2C（USB—DP、USB—DN） 总线和CPU之间进行通信，当USB连接电脑时手机就 可以下载和上传资料。 3 2.TP1602二极体 值为0.49 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第6页，共18页 1、量测TS3003、TS3005、TP3038二极体值是否正常更换U1601NY2、量测TP1602二极体值是否正常更换U1601后换主板NY不识别USB目检J2901及周边元件外观是否正常更换不良元件NY3、测量R632二极体值是否正常目检R632外观无异常后更换主板NY目检C1606外观无异常后更换U1602/U10014、测量C1606二极体值是否正常NY依次更换U1601/U1602/U1001/主板
