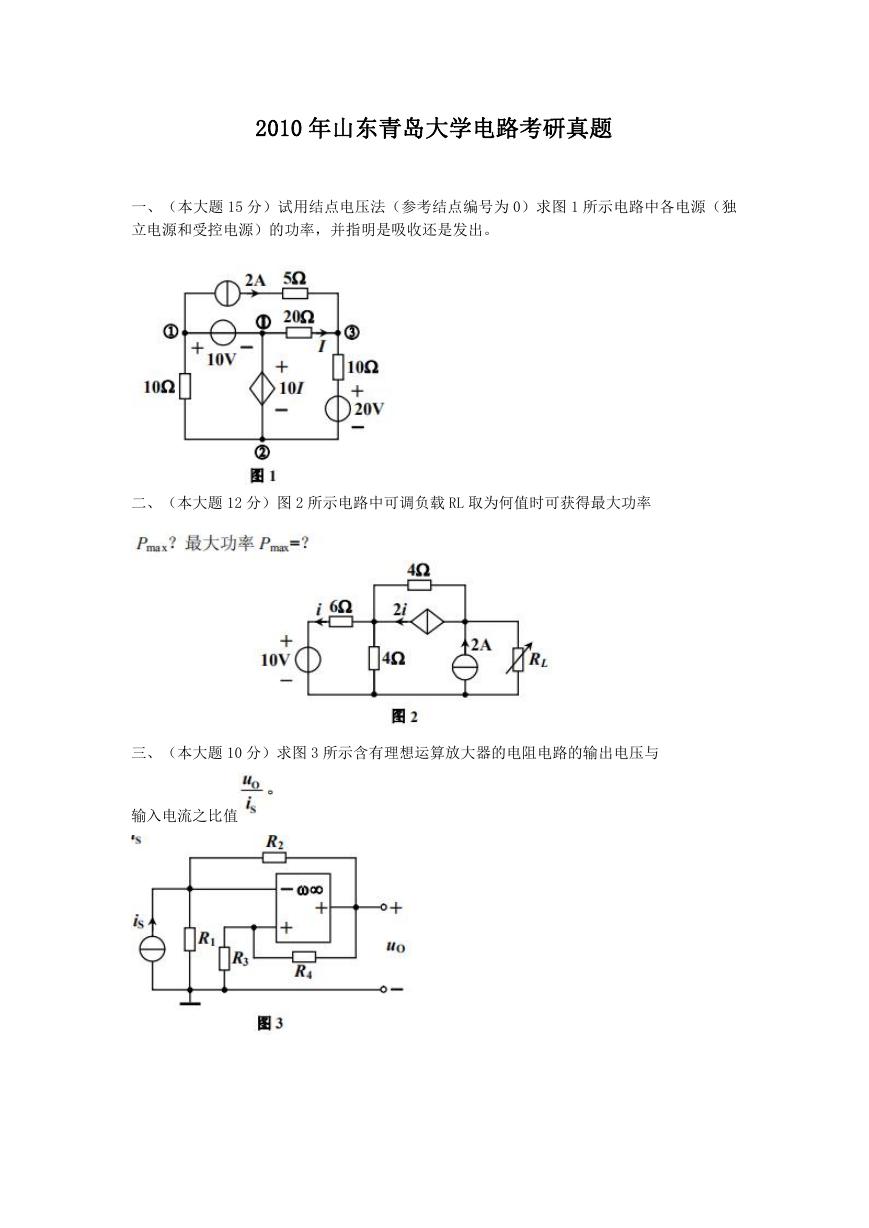

2010 年山东青岛大学电路考研真题一、（本大题 15 分）试用结点电压法（参考结点编号为 0）求图 1 所示电路中各电源（独立电源和受控电源）的功率，并指明是吸收还是发出。二、（本大题 12 分）图 2 所示电路中可调负载 RL 取为何值时可获得最大功率三、（本大题 10 分）求图 3 所示含有理想运算放大器的电阻电路的输出电压与输入电流之比值

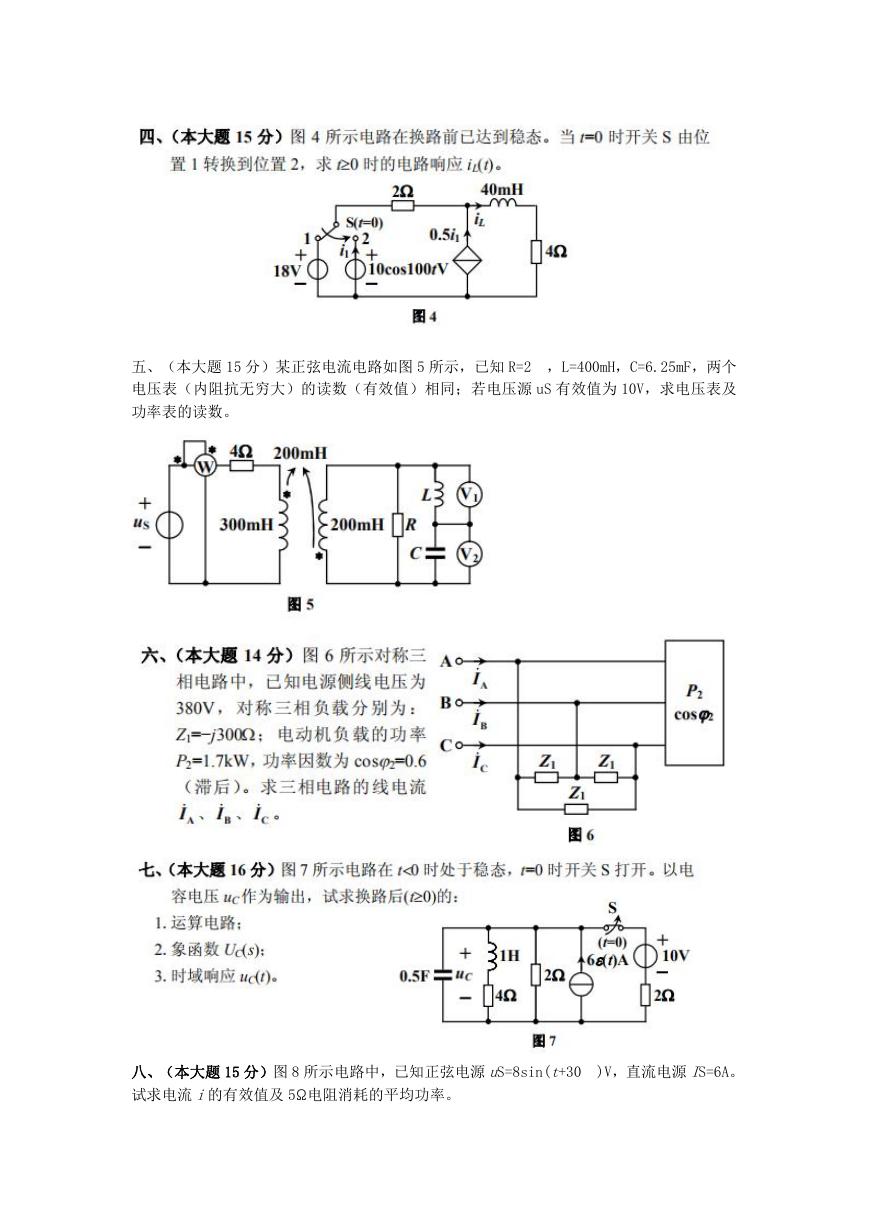

五、（本大题 15 分）某正弦电流电路如图 5 所示，已知 R=2 ，L=400mH，C=6.25mF，两个电压表（内阻抗无穷大）的读数（有效值）相同；若电压源 uS 有效值为 10V，求电压表及功率表的读数。八、（本大题 15 分）图 8 所示电路中，已知正弦电源 uS=8sin(t+30 试求电流 i的有效值及 5Ω电阻消耗的平均功率。 )V，直流电源 IS=6A。

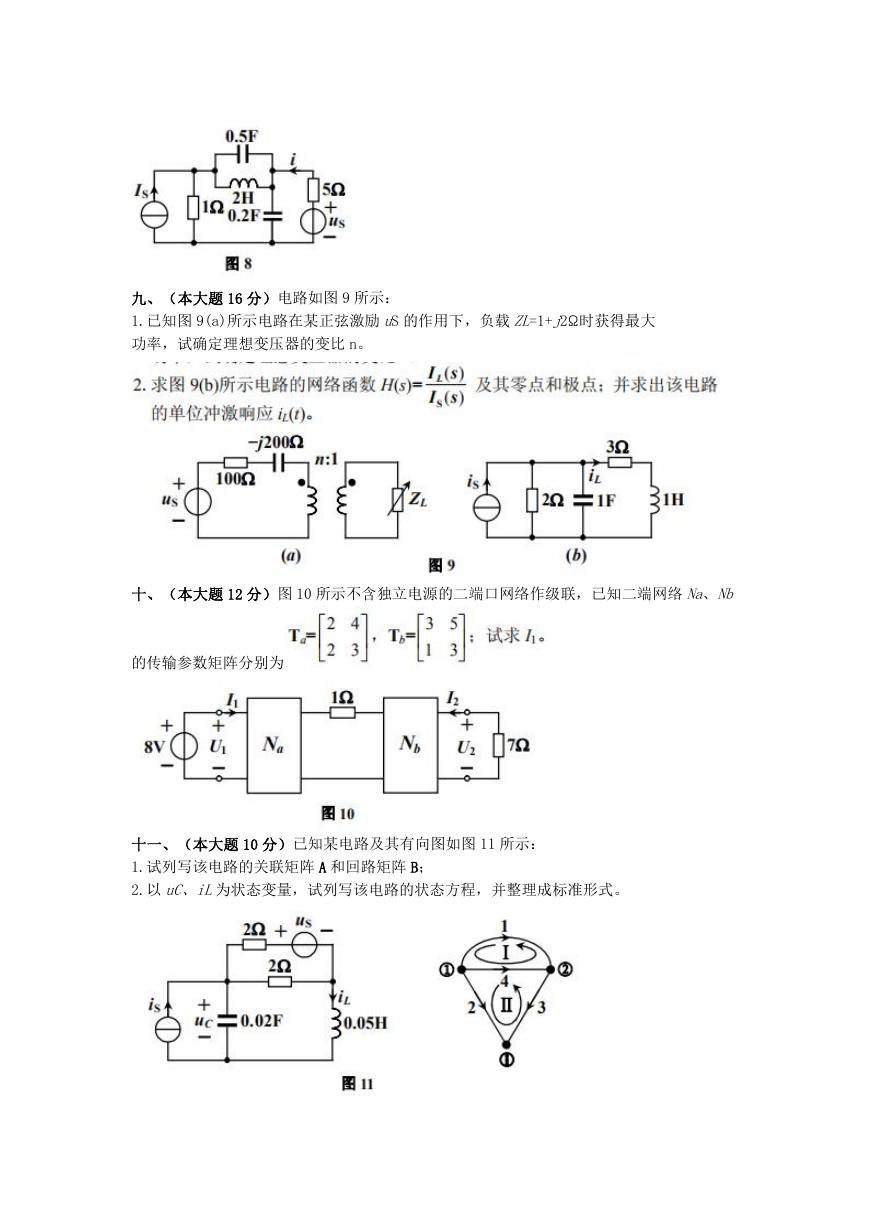

九、（本大题 16 分）电路如图 9 所示： 1.已知图 9(a)所示电路在某正弦激励 uS 的作用下，负载 ZL=1+j2Ω时获得最大功率，试确定理想变压器的变比 n。十、（本大题 12 分）图 10 所示不含独立电源的二端口网络作级联，已知二端网络 Na、Nb 的传输参数矩阵分别为十一、（本大题 10 分）已知某电路及其有向图如图 11 所示： 1.试列写该电路的关联矩阵 A 和回路矩阵 B； 2.以 uC、iL为状态变量，试列写该电路的状态方程，并整理成标准形式。
