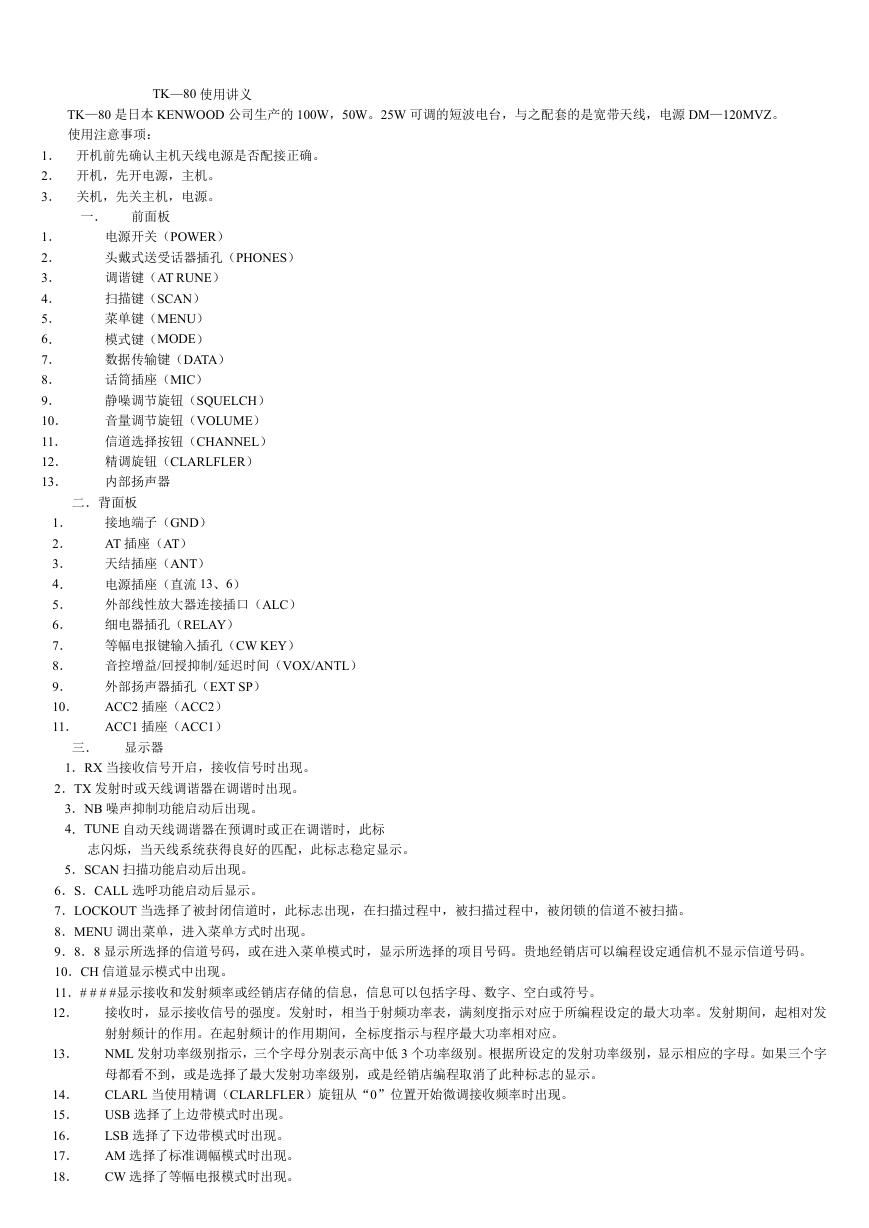

TK—80 使用讲义
TK—80 是日本 KENWOOD 公司生产的 100W,50W。25W 可调的短波电台,与之配套的是宽带天线,电源 DM—120MVZ。
使用注意事项:
1. 开机前先确认主机天线电源是否配接正确。
2. 开机,先开电源,主机。
3. 关机,先关主机,电源。
一. 前面板
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
电源开关(POWER)
头戴式送受话器插孔(PHONES)
调谐键(AT RUNE)
扫描键(SCAN)
菜单键(MENU)
模式键(MODE)
数据传输键(DATA)
话筒插座(MIC)
静噪调节旋钮(SQUELCH)
音量调节旋钮(VOLUME)
信道选择按钮(CHANNEL)
精调旋钮(CLARLFLER)
内部扬声器
二.背面板
接地端子(GND)
AT 插座(AT)
天结插座(ANT)
电源插座(直流 13、6)
外部线性放大器连接插口(ALC)
细电器插孔(RELAY)
等幅电报键输入插孔(CW KEY)
音控增益/回授抑制/延迟时间(VOX/ANTL)
外部扬声器插孔(EXT SP)
1.
2.
3.
4.
5.
6.
7.
8.
9.
10. ACC2 插座(ACC2)
ACC1 插座(ACC1)
11.
显示器
三.
1.RX 当接收信号开启,接收信号时出现。
2.TX 发射时或天线调谐器在调谐时出现。
3.NB 噪声抑制功能启动后出现。
4.TUNE 自动天线调谐器在预调时或正在调谐时,此标
志闪烁,当天线系统获得良好的匹配,此标志稳定显示。
5.SCAN 扫描功能启动后出现。
6.S.CALL 选呼功能启动后显示。
7.LOCKOUT 当选择了被封闭信道时,此标志出现,在扫描过程中,被扫描过程中,被闭锁的信道不被扫描。
8.MENU 调出菜单,进入菜单方式时出现。
9.8.8 显示所选择的信道号码,或在进入菜单模式时,显示所选择的项目号码。贵地经销店可以编程设定通信机不显示信道号码。
10.CH 信道显示模式中出现。
11.# # # #显示接收和发射频率或经销店存储的信息,信息可以包括字母、数字、空白或符号。
12. 接收时,显示接收信号的强度。发射时,相当于射频功率表,满刻度指示对应于所编程设定的最大功率。发射期间,起相对发
射射频计的作用。在起射频计的作用期间,全标度指示与程序最大功率相对应。
13. NML 发射功率级别指示,三个字母分别表示高中低 3 个功率级别。根据所设定的发射功率级别,显示相应的字母。如果三个字
母都看不到,或是选择了最大发射功率级别,或是经销店编程取消了此种标志的显示。
14. CLARL 当使用精调(CLARLFLER)旋钮从“0”位置开始微调接收频率时出现。
15. USB 选择了上边带模式时出现。
16. LSB 选择了下边带模式时出现。
17. AM 选择了标准调幅模式时出现。
18. CW 选择了等幅电报模式时出现。

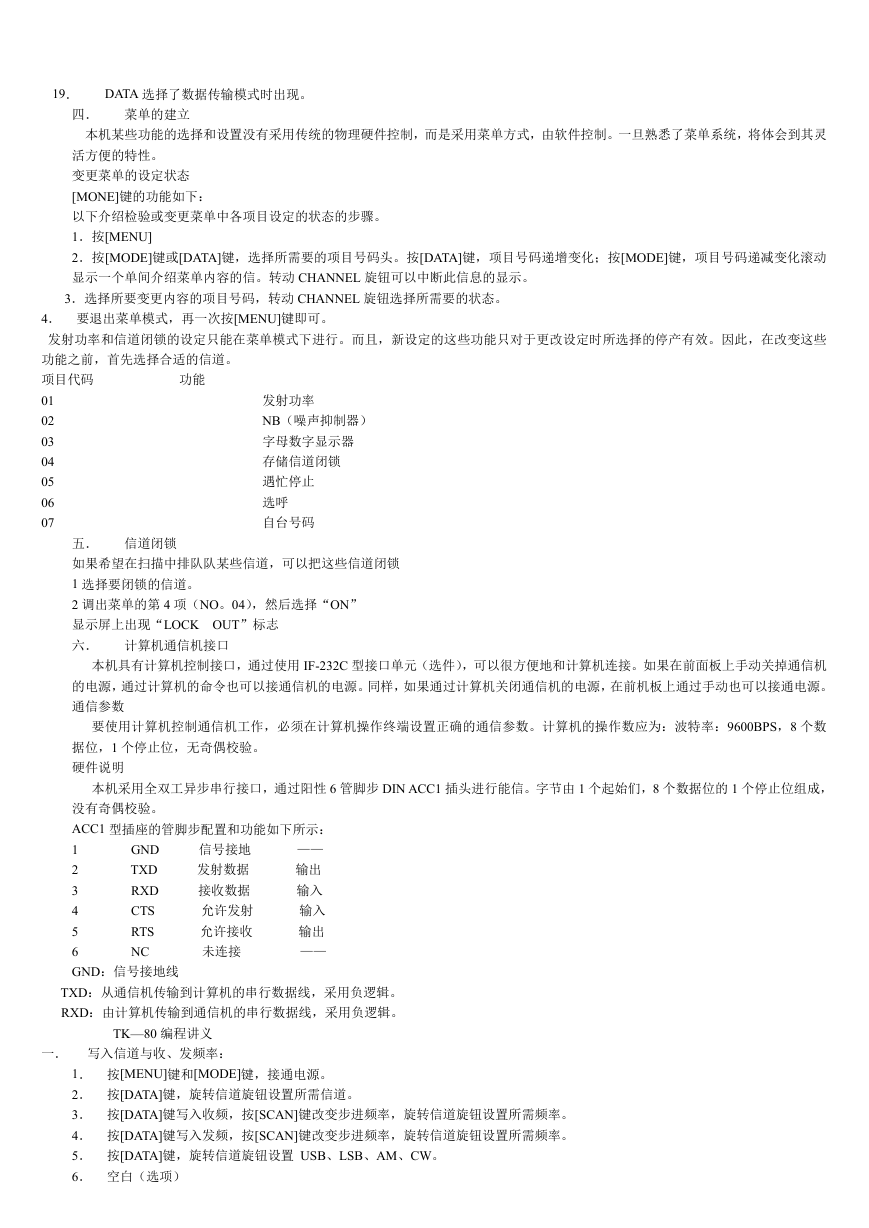

19. DATA 选择了数据传输模式时出现。
四.
菜单的建立
本机某些功能的选择和设置没有采用传统的物理硬件控制,而是采用菜单方式,由软件控制。一旦熟悉了菜单系统,将体会到其灵
活方便的特性。
变更菜单的设定状态
[MONE]键的功能如下:
以下介绍检验或变更菜单中各项目设定的状态的步骤。
1.按[MENU]
2.按[MODE]键或[DATA]键,选择所需要的项目号码头。按[DATA]键,项目号码递增变化;按[MODE]键,项目号码递减变化滚动
显示一个单间介绍菜单内容的信。转动 CHANNEL 旋钮可以中断此信息的显示。
3.选择所要变更内容的项目号码,转动 CHANNEL 旋钮选择所需要的状态。
4. 要退出菜单模式,再一次按[MENU]键即可。
发射功率和信道闭锁的设定只能在菜单模式下进行。而且,新设定的这些功能只对于更改设定时所选择的停产有效。因此,在改变这些
功能之前,首先选择合适的信道。
项目代码
01
02
03
04
05
06
07
功能
发射功率
NB(噪声抑制器)
字母数字显示器
存储信道闭锁
遇忙停止
选呼
自台号码
五.
信道闭锁
如果希望在扫描中排队队某些信道,可以把这些信道闭锁
1 选择要闭锁的信道。
2 调出菜单的第 4 项(NO。04),然后选择“ON”
显示屏上出现“LOCK OUT”标志
六.
计算机通信机接口
本机具有计算机控制接口,通过使用 IF-232C 型接口单元(选件),可以很方便地和计算机连接。如果在前面板上手动关掉通信机
的电源,通过计算机的命令也可以接通信机的电源。同样,如果通过计算机关闭通信机的电源,在前机板上通过手动也可以接通电源。
通信参数
要使用计算机控制通信机工作,必须在计算机操作终端设置正确的通信参数。计算机的操作数应为:波特率:9600BPS,8 个数
据位,1 个停止位,无奇偶校验。
硬件说明
本机采用全双工异步串行接口,通过阳性 6 管脚步 DIN ACC1 插头进行能信。字节由 1 个起始们,8 个数据位的 1 个停止位组成,
信号接地
没有奇偶校验。
ACC1 型插座的管脚步配置和功能如下所示:
1
——
2
3
4
5
6
GND:信号接地线
GND
TXD
RXD
CTS
RTS
NC
输入
输出
输出
输入
允许发射
允许接收
发射数据
接收数据
未连接
——
TXD:从通信机传输到计算机的串行数据线,采用负逻辑。
RXD:由计算机传输到通信机的串行数据线,采用负逻辑。
TK—80 编程讲义
一. 写入信道与收、发频率:
1. 按[MENU]键和[MODE]键,接通电源。
2. 按[DATA]键,旋转信道旋钮设置所需信道。
3. 按[DATA]键写入收频,按[SCAN]键改变步进频率,旋转信道旋钮设置所需频率。
4. 按[DATA]键写入发频,按[SCAN]键改变步进频率,旋转信道旋钮设置所需频率。
5. 按[DATA]键,旋转信道旋钮设置 USB、LSB、AM、CW。
6. 空白(选项)

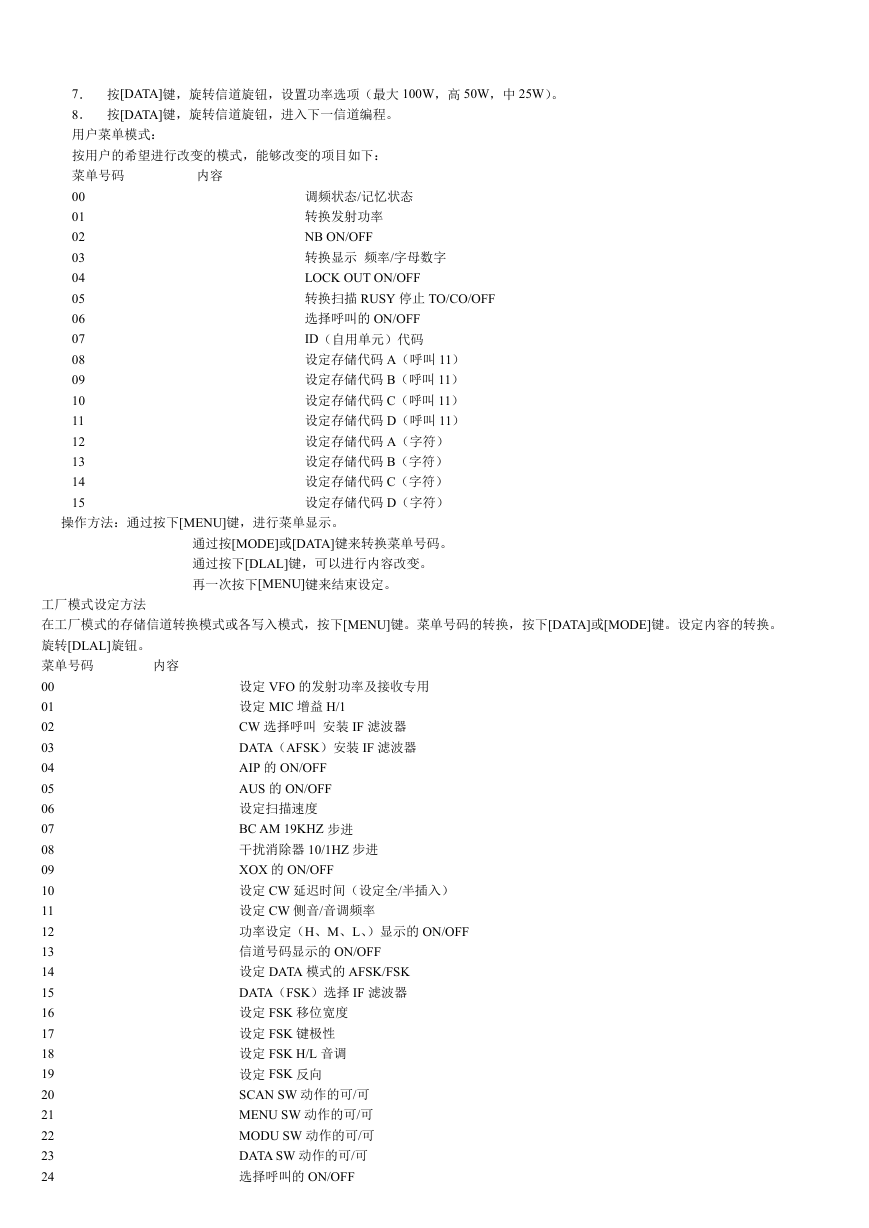

7. 按[DATA]键,旋转信道旋钮,设置功率选项(最大 100W,高 50W,中 25W)。
8. 按[DATA]键,旋转信道旋钮,进入下一信道编程。
用户菜单模式:
按用户的希望进行改变的模式,能够改变的项目如下:
内容
菜单号码
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
调频状态/记忆状态
转换发射功率
NB ON/OFF
转换显示 频率/字母数字
LOCK OUT ON/OFF
转换扫描 RUSY 停止 TO/CO/OFF
选择呼叫的 ON/OFF
ID(自用单元)代码
设定存储代码 A(呼叫 11)
设定存储代码 B(呼叫 11)
设定存储代码 C(呼叫 11)
设定存储代码 D(呼叫 11)
设定存储代码 A(字符)
设定存储代码 B(字符)
设定存储代码 C(字符)
设定存储代码 D(字符)
操作方法:通过按下[MENU]键,进行菜单显示。
通过按[MODE]或[DATA]键来转换菜单号码。
通过按下[DLAL]键,可以进行内容改变。
再一次按下[MENU]键来结束设定。
内容
工厂模式设定方法
在工厂模式的存储信道转换模式或各写入模式,按下[MENU]键。菜单号码的转换,按下[DATA]或[MODE]键。设定内容的转换。
旋转[DLAL]旋钮。
菜单号码
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
设定 VFO 的发射功率及接收专用
设定 MIC 增益 H/1
CW 选择呼叫 安装 IF 滤波器
DATA(AFSK)安装 IF 滤波器
AIP 的 ON/OFF
AUS 的 ON/OFF
设定扫描速度
BC AM 19KHZ 步进
干扰消除器 10/1HZ 步进
XOX 的 ON/OFF
设定 CW 延迟时间(设定全/半插入)
设定 CW 侧音/音调频率
功率设定(H、M、L、)显示的 ON/OFF
信道号码显示的 ON/OFF
设定 DATA 模式的 AFSK/FSK
DATA(FSK)选择 IF 滤波器
设定 FSK 移位宽度
设定 FSK 键极性
设定 FSK H/L 音调
设定 FSK 反向
SCAN SW 动作的可/可
MENU SW 动作的可/可
MODU SW 动作的可/可
DATA SW 动作的可/可
选择呼叫的 ON/OFF

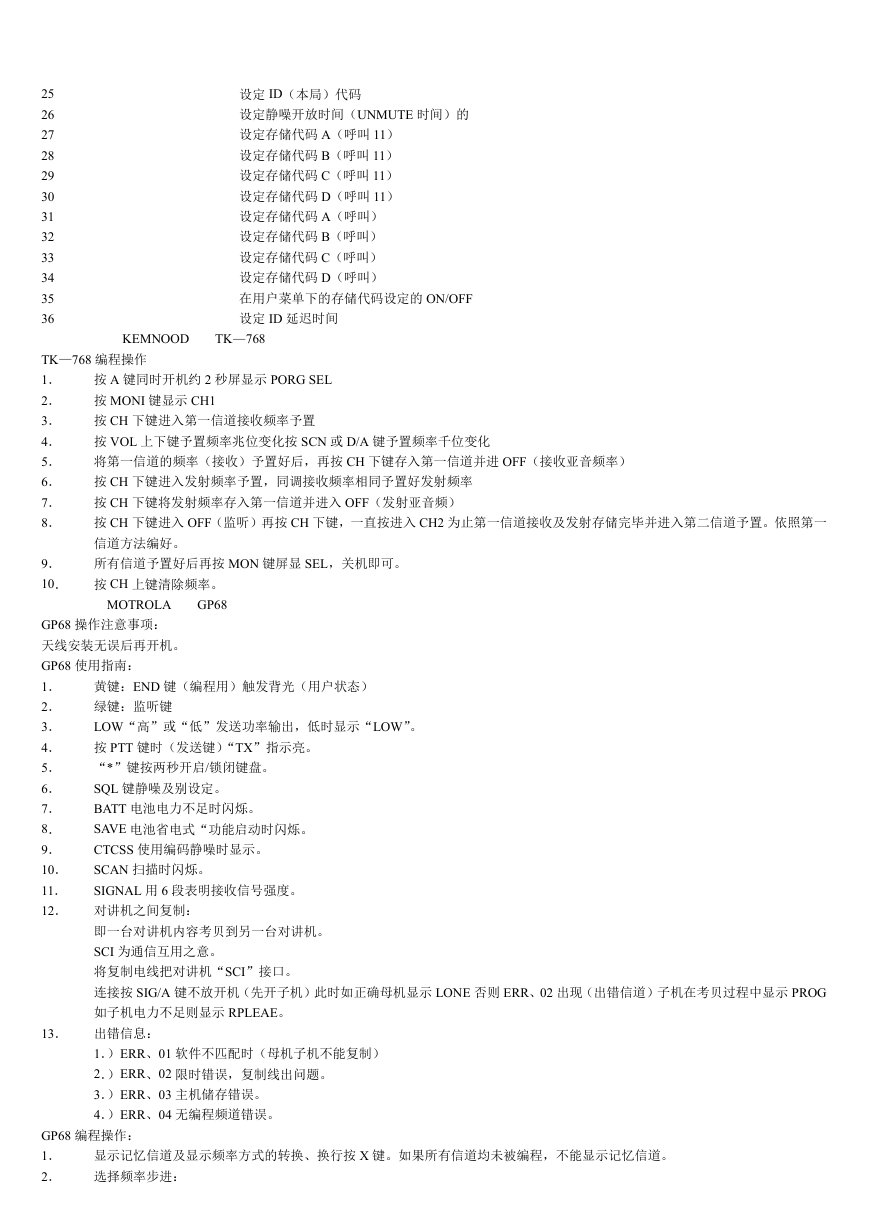

25
26
27
28
29
30
31
32
33
34
35
36
设定 ID(本局)代码
设定静噪开放时间(UNMUTE 时间)的
设定存储代码 A(呼叫 11)
设定存储代码 B(呼叫 11)
设定存储代码 C(呼叫 11)
设定存储代码 D(呼叫 11)
设定存储代码 A(呼叫)
设定存储代码 B(呼叫)
设定存储代码 C(呼叫)
设定存储代码 D(呼叫)
在用户菜单下的存储代码设定的 ON/OFF
设定 ID 延迟时间
KEMNOOD
TK—768
TK—768 编程操作
1.
2.
3.
4.
5.
6.
7.
8.
按 A 键同时开机约 2 秒屏显示 PORG SEL
按 MONI 键显示 CH1
按 CH 下键进入第一信道接收频率予置
按 VOL 上下键予置频率兆位变化按 SCN 或 D/A 键予置频率千位变化
将第一信道的频率(接收)予置好后,再按 CH 下键存入第一信道并进 OFF(接收亚音频率)
按 CH 下键进入发射频率予置,同调接收频率相同予置好发射频率
按 CH 下键将发射频率存入第一信道并进入 OFF(发射亚音频)
按 CH 下键进入 OFF(监听)再按 CH 下键,一直按进入 CH2 为止第一信道接收及发射存储完毕并进入第二信道予置。依照第一
信道方法编好。
所有信道予置好后再按 MON 键屏显 SEL,关机即可。
9.
10. 按 CH 上键清除频率。
GP68
MOTROLA
GP68 操作注意事项:
天线安装无误后再开机。
GP68 使用指南:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10. SCAN 扫描时闪烁。
11.
12. 对讲机之间复制:
黄键:END 键(编程用)触发背光(用户状态)
绿键:监听键
LOW“高”或“低”发送功率输出,低时显示“LOW”。
按 PTT 键时(发送键)“TX”指示亮。
“*”键按两秒开启/锁闭键盘。
SQL 键静噪及别设定。
BATT 电池电力不足时闪烁。
SAVE 电池省电式“功能启动时闪烁。
CTCSS 使用编码静噪时显示。
SIGNAL 用 6 段表明接收信号强度。
即一台对讲机内容考贝到另一台对讲机。
SCI 为通信互用之意。
将复制电线把对讲机“SCI”接口。
连接按 SIG/A 键不放开机(先开子机)此时如正确母机显示 LONE 否则 ERR、02 出现(出错信道)子机在考贝过程中显示 PROG
如子机电力不足则显示 RPLEAE。
13. 出错信息:
1.)ERR、01 软件不匹配时(母机子机不能复制)
2.)ERR、02 限时错误,复制线出问题。
3.)ERR、03 主机储存错误。
4.)ERR、04 无编程频道错误。
GP68 编程操作:
1.
2.
显示记忆信道及显示频率方式的转换、换行按 X 键。如果所有信道均未被编程,不能显示记忆信道。

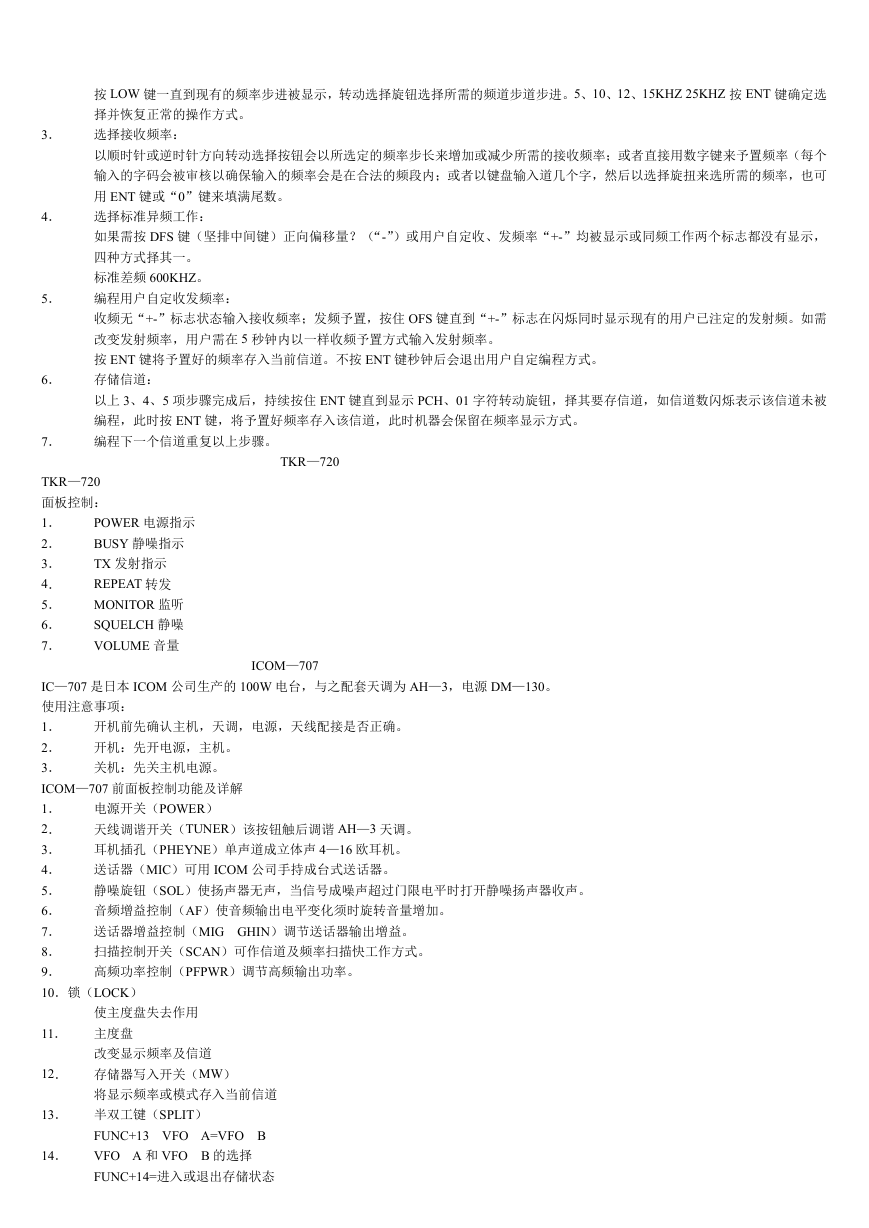

选择频率步进:
按 LOW 键一直到现有的频率步进被显示,转动选择旋钮选择所需的频道步道步进。5、10、12、15KHZ 25KHZ 按 ENT 键确定选
择并恢复正常的操作方式。
3.
选择接收频率:
以顺时针或逆时针方向转动选择按钮会以所选定的频率步长来增加或减少所需的接收频率;或者直接用数字键来予置频率(每个
输入的字码会被审核以确保输入的频率会是在合法的频段内;或者以键盘输入道几个字,然后以选择旋扭来选所需的频率,也可
用 ENT 键或“0”键来填满尾数。
选择标准异频工作:
如果需按 DFS 键(坚排中间键)正向偏移量?(“-”)或用户自定收、发频率“+-”均被显示或同频工作两个标志都没有显示,
四种方式择其一。
标准差频 600KHZ。
编程用户自定收发频率:
收频无“+-”标志状态输入接收频率;发频予置,按住 OFS 键直到“+-”标志在闪烁同时显示现有的用户已注定的发射频。如需
改变发射频率,用户需在 5 秒钟内以一样收频予置方式输入发射频率。
按 ENT 键将予置好的频率存入当前信道。不按 ENT 键秒钟后会退出用户自定编程方式。
存储信道:
以上 3、4、5 项步骤完成后,持续按住 ENT 键直到显示 PCH、01 字符转动旋钮,择其要存信道,如信道数闪烁表示该信道未被
编程,此时按 ENT 键,将予置好频率存入该信道,此时机器会保留在频率显示方式。
编程下一个信道重复以上步骤。
4.
5.
6.
7.
TKR—720
TKR—720
面板控制:
1.
2.
3.
4.
5.
6.
7.
POWER 电源指示
BUSY 静噪指示
TX 发射指示
REPEAT 转发
MONITOR 监听
SQUELCH 静噪
VOLUME 音量
ICOM—707
开机:先开电源,主机。
关机:先关主机电源。
开机前先确认主机,天调,电源,天线配接是否正确。
IC—707 是日本 ICOM 公司生产的 100W 电台,与之配套天调为 AH—3,电源 DM—130。
使用注意事项:
1.
2.
3.
ICOM—707 前面板控制功能及详解
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.锁(LOCK)
电源开关(POWER)
天线调谐开关(TUNER)该按钮触后调谐 AH—3 天调。
耳机插孔(PHEYNE)单声道成立体声 4—16 欧耳机。
送话器(MIC)可用 ICOM 公司手持成台式送话器。
静噪旋钮(SOL)使扬声器无声,当信号成噪声超过门限电平时打开静噪扬声器收声。
音频增益控制(AF)使音频输出电平变化须时旋转音量增加。
送话器增益控制(MIG GHIN)调节送话器输出增益。
扫描控制开关(SCAN)可作信道及频率扫描快工作方式。
高频功率控制(PFPWR)调节高频输出功率。
使主度盘失去作用
11.
主度盘
改变显示频率及信道
12. 存储器写入开关(MW)
将显示频率或模式存入当前信道
13. 半双工键(SPLIT)
FUNC+13 VFO A=VFO B
14. VFO A 和 VFO B 的选择
FUNC+14=进入或退出存储状态

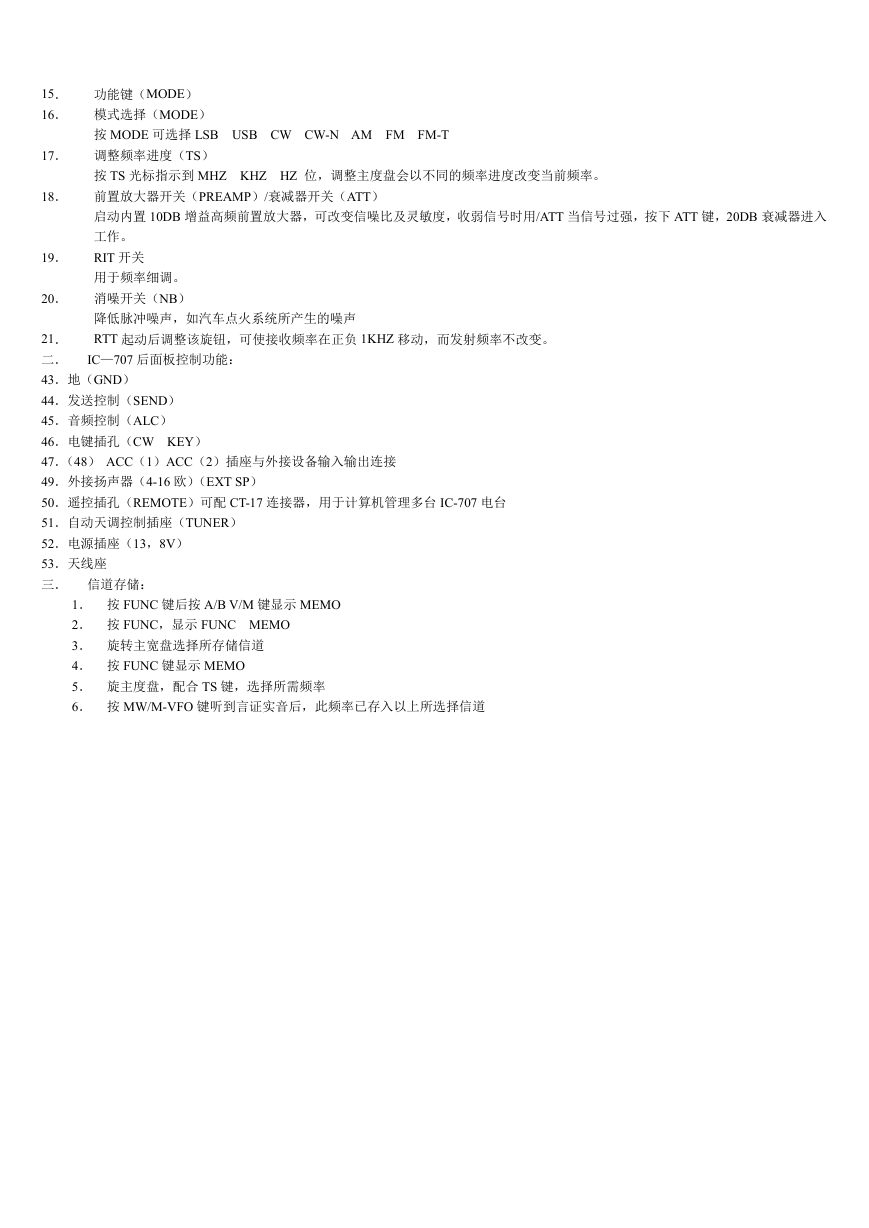

15. 功能键(MODE)
16. 模式选择(MODE)
按 MODE 可选择 LSB USB CW CW-N AM FM FM-T
17. 调整频率进度(TS)
按 TS 光标指示到 MHZ KHZ HZ 位,调整主度盘会以不同的频率进度改变当前频率。
18. 前置放大器开关(PREAMP)/衰减器开关(ATT)
启动内置 10DB 增益高频前置放大器,可改变信噪比及灵敏度,收弱信号时用/ATT 当信号过强,按下 ATT 键,20DB 衰减器进入
工作。
19. RIT 开关
用于频率细调。
20. 消噪开关(NB)
降低脉冲噪声,如汽车点火系统所产生的噪声
21. RTT 起动后调整该旋钮,可使接收频率在正负 1KHZ 移动,而发射频率不改变。
二. IC—707 后面板控制功能:
43.地(GND)
44.发送控制(SEND)
45.音频控制(ALC)
46.电键插孔(CW KEY)
47.(48) ACC(1)ACC(2)插座与外接设备输入输出连接
49.外接扬声器(4-16 欧)(EXT SP)
50.遥控插孔(REMOTE)可配 CT-17 连接器,用于计算机管理多台 IC-707 电台
51.自动天调控制插座(TUNER)
52.电源插座(13,8V)
53.天线座
三. 信道存储:
1. 按 FUNC 键后按 A/B V/M 键显示 MEMO
2. 按 FUNC,显示 FUNC MEMO
3. 旋转主宽盘选择所存储信道
4. 按 FUNC 键显示 MEMO
5. 旋主度盘,配合 TS 键,选择所需频率
6. 按 MW/M-VFO 键听到言证实音后,此频率已存入以上所选择信道
