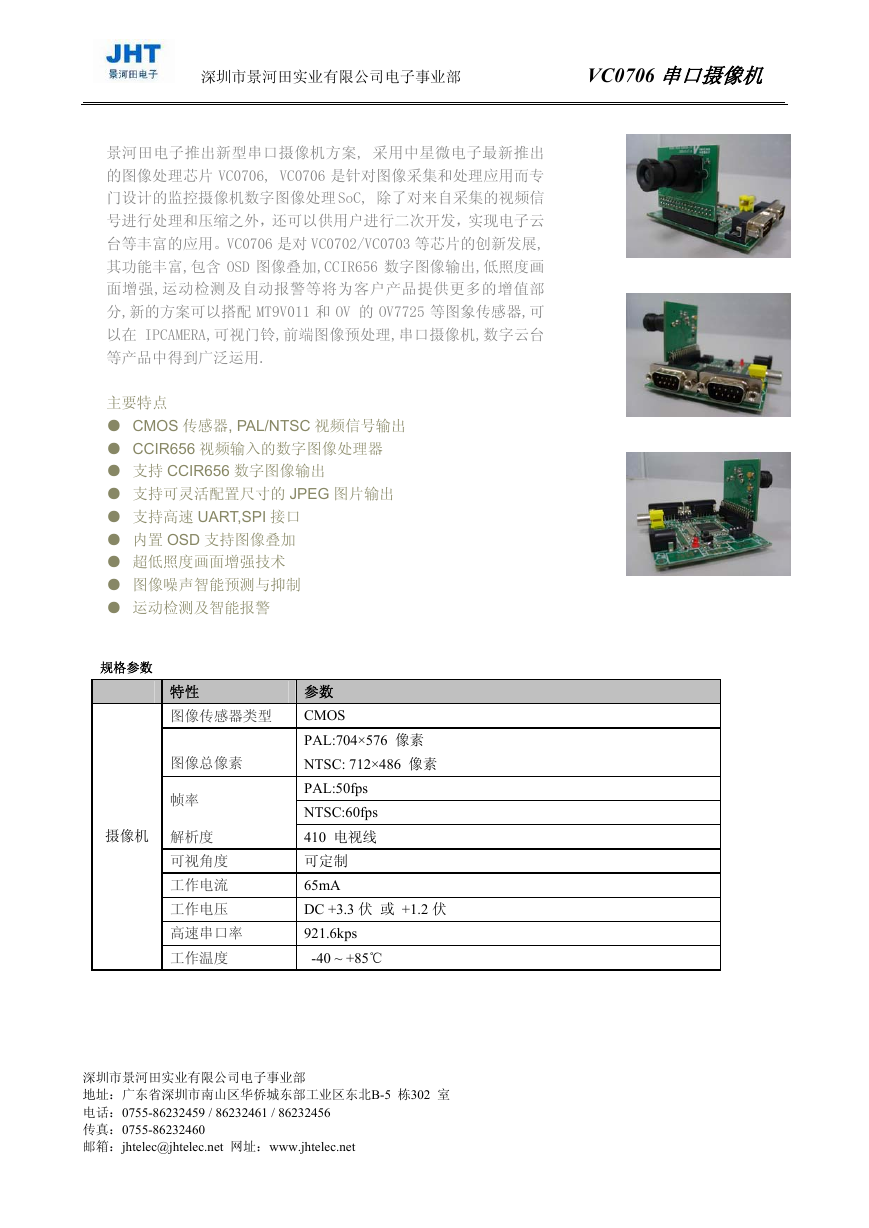

深圳市景河田实业有限公司电子事业部 VC0706 串口摄像机 景河田电子推出新型串口摄像机方案, 采用中星微电子最新推出 的图像处理芯片 VC0706, VC0706 是针对图像采集和处理应用而专 门设计的监控摄像机数字图像处理 SoC, 除了对来自采集的视频信 号进行处理和压缩之外，还可以供用户进行二次开发，实现电子云 台等丰富的应用。VC0706 是对 VC0702/VC0703 等芯片的创新发展, 其功能丰富,包含 OSD 图像叠加,CCIR656 数字图像输出,低照度画 面增强,运动检测及自动报警等将为客户产品提供更多的增值部 分,新的方案可以搭配 MT9V011 和 OV 的 OV7725 等图象传感器,可 以在 IPCAMERA,可视门铃,前端图像预处理,串口摄像机,数字云台 等产品中得到广泛运用. 主要特点 ● CMOS 传感器, PAL/NTSC 视频信号输出 ● CCIR656 视频输入的数字图像处理器 ● 支持 CCIR656 数字图像输出 ● 支持可灵活配置尺寸的 JPEG 图片输出 ● 支持高速 UART,SPI 接口 ● 内置 OSD 支持图像叠加 ● 超低照度画面增强技术 ● 图像噪声智能预测与抑制 ● 运动检测及智能报警 规格参数 特性 图像传感器类型 图像总像素 帧率 摄像机 解析度 可视角度 工作电流 工作电压 高速串口率 工作温度 参数 CMOS PAL:704×576 像素 NTSC: 712×486 像素 PAL:50fps NTSC:60fps 410 电视线 可定制 65mA DC +3.3 伏 或 +1.2 伏 921.6kps -40 ~ +85℃ 深圳市景河田实业有限公司电子事业部 地址：广东省深圳市南山区华侨城东部工业区东北B-5 栋302 室 电话：0755-86232459 / 86232461 / 86232456 传真：0755-86232460 邮箱：jhtelec@jhtelec.net 网址：www.jhtelec.net
