P3B-F Pentium®III/II/CeleronTM 主機板使用手冊華碩電腦業務處技術手冊部製作

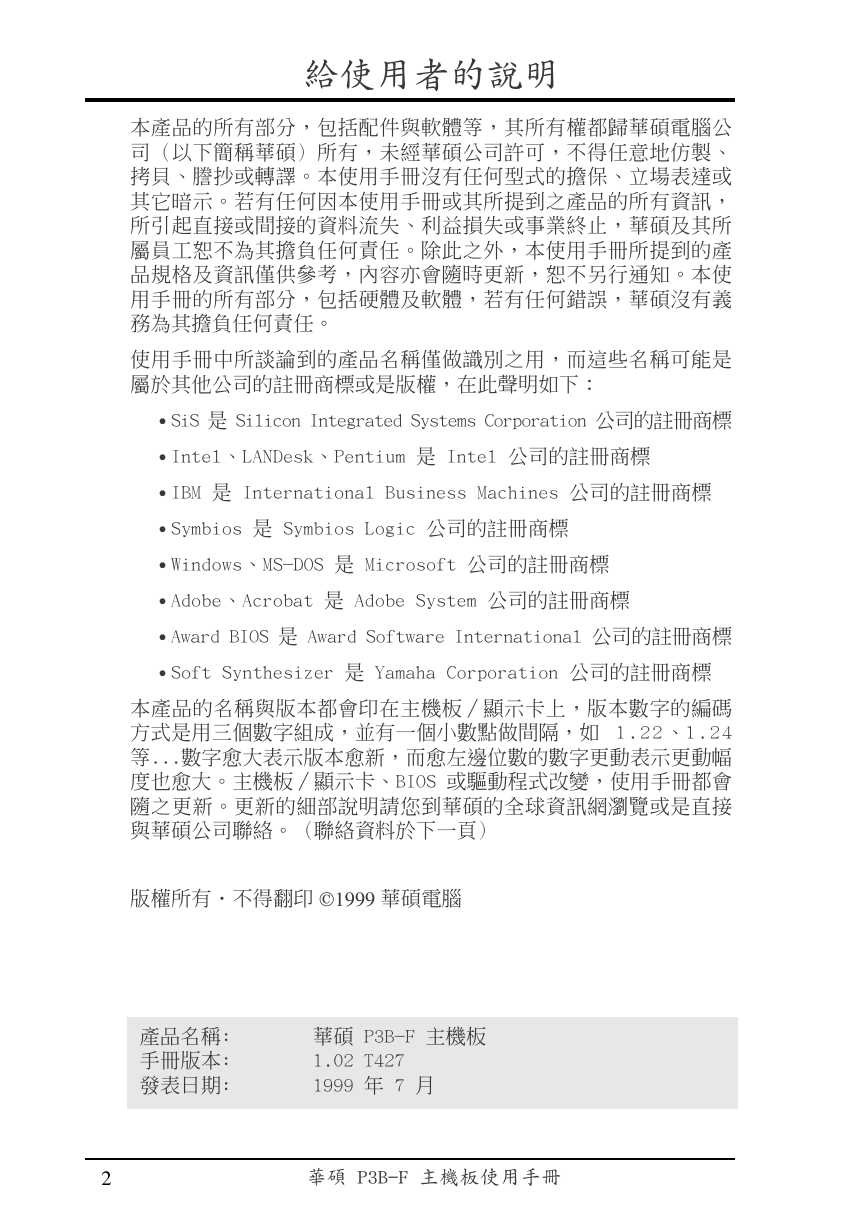

給使用者的說明本產品的所有部分，包括配件與軟體等，其所有權都歸華碩電腦公司（以下簡稱華碩）所有，未經華碩公司許可，不得任意地仿製、拷貝、謄抄或轉譯。本使用手冊沒有任何型式的擔保、立場表達或其它暗示。若有任何因本使用手冊或其所提到之產品的所有資訊，所引起直接或間接的資料流失、利益損失或事業終止，華碩及其所屬員工恕不為其擔負任何責任。除此之外，本使用手冊所提到的產品規格及資訊僅供參考，內容亦會隨時更新，恕不另行通知。本使用手冊的所有部分，包括硬體及軟體，若有任何錯誤，華碩沒有義務為其擔負任何責任。使用手冊中所談論到的產品名稱僅做識別之用，而這些名稱可能是屬於其他公司的註冊商標或是版權，在此聲明如下： • SiS 是 Silicon Integrated Systems Corporation 公司的註冊商標 • Intel、LANDesk、Pentium 是 Intel 公司的註冊商標 • IBM 是 International Business Machines 公司的註冊商標 • Symbios 是 Symbios Logic 公司的註冊商標 • Windows、MS-DOS 是 Microsoft 公司的註冊商標 • Adobe、Acrobat 是 Adobe System 公司的註冊商標 • Award BIOS 是 Award Software International 公司的註冊商標 • Soft Synthesizer 是 Yamaha Corporation 公司的註冊商標本產品的名稱與版本都會印在主機板∕顯示卡上，版本數字的編碼方式是用三個數字組成，並有一個小數點做間隔，如 1 . 2 2 、1 . 2 4 等...數字愈大表示版本愈新，而愈左邊位數的數字更動表示更動幅度也愈大。主機板∕顯示卡、BIOS 或驅動程式改變，使用手冊都會隨之更新。更新的細部說明請您到華碩的全球資訊網瀏覽或是直接與華碩公司聯絡。（聯絡資料於下一頁）版權所有‧不得翻印 ©1999 華碩電腦產品名稱: 手冊版本: 發表日期: 華碩 P3B-F 主機板 1.02 T427 1999 年 7 月 2 華碩 P3B-F 主機板使用手冊

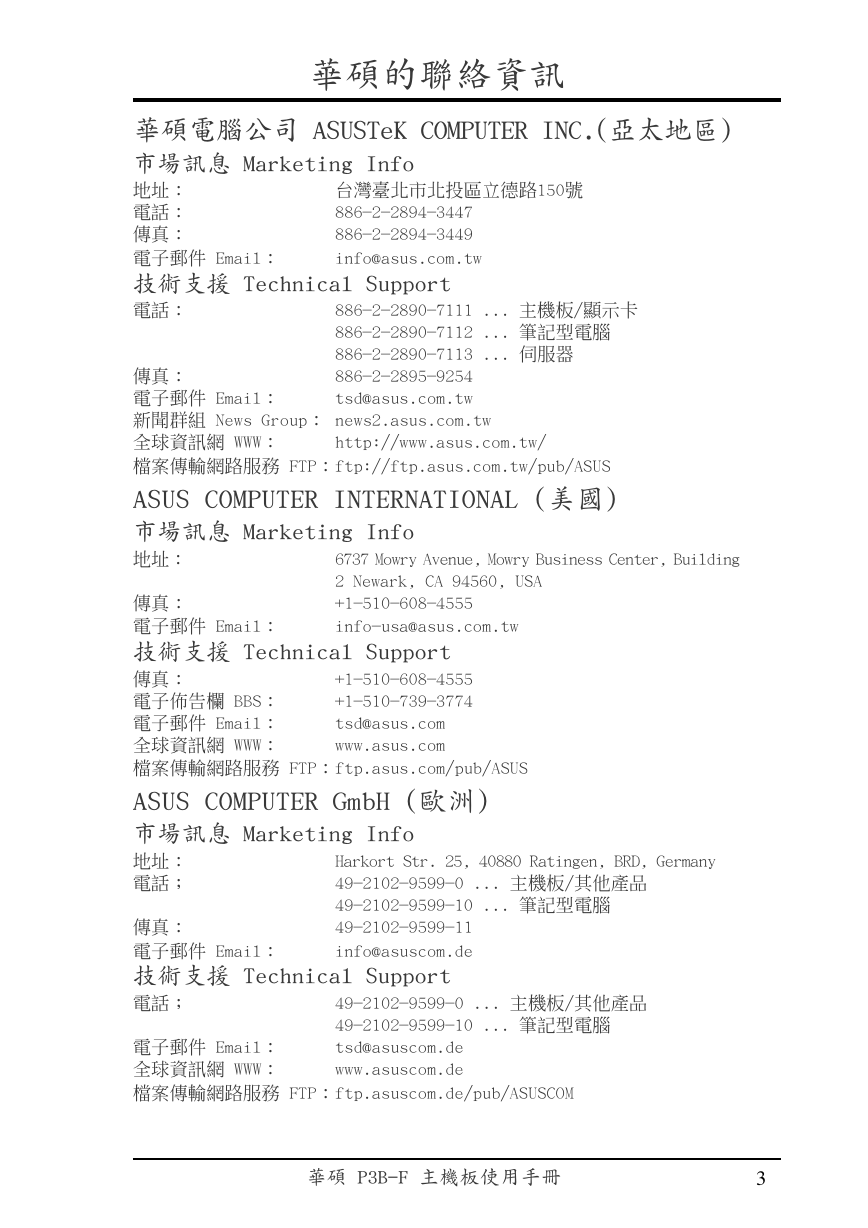

華碩的聯絡資訊華碩電腦公司 ASUSTeK COMPUTER INC.(亞太地區) 市場訊息 Marketing Info 地址：電話：傳真：電子郵件 Email：技術支援 Technical Support 電話：台灣臺北市北投區立德路150號 886-2-2894-3447 886-2-2894-3449 info@asus.com.tw 886-2-2890-7111 ... 主機板/顯示卡 886-2-2890-7112 ... 筆記型電腦 886-2-2890-7113 ... 伺服器 886-2-2895-9254 tsd@asus.com.tw 傳真：電子郵件 Email：新聞群組 News Group： news2.asus.com.tw 全球資訊網 WWW：檔案傳輸網路服務 FTP：ftp://ftp.asus.com.tw/pub/ASUS ASUS COMPUTER INTERNATIONAL (美國) 市場訊息 Marketing Info 地址： http://www.asus.com.tw/ 6737 Mowry Avenue, Mowry Business Center, Building 2 Newark, CA 94560, USA +1-510-608-4555 info-usa@asus.com.tw 傳真：電子郵件 Email：技術支援 Technical Support 傳真：電子佈告欄 BBS：電子郵件 Email：全球資訊網 WWW：檔案傳輸網路服務 FTP：ftp.asus.com/pub/ASUS ASUS COMPUTER GmbH (歐洲) 市場訊息 Marketing Info 地址：電話； +1-510-608-4555 +1-510-739-3774 tsd@asus.com www.asus.com Harkort Str. 25, 40880 Ratingen, BRD, Germany 49-2102-9599-0 ... 主機板/其他產品 49-2102-9599-10 ... 筆記型電腦 49-2102-9599-11 info@asuscom.de 傳真：電子郵件 Email：技術支援 Technical Support 電話； 49-2102-9599-0 ... 主機板/其他產品 49-2102-9599-10 ... 筆記型電腦 tsd@asuscom.de www.asuscom.de 電子郵件 Email：全球資訊網 WWW：檔案傳輸網路服務 FTP：ftp.asuscom.de/pub/ASUSCOM 華碩 P3B-F 主機板使用手冊 3

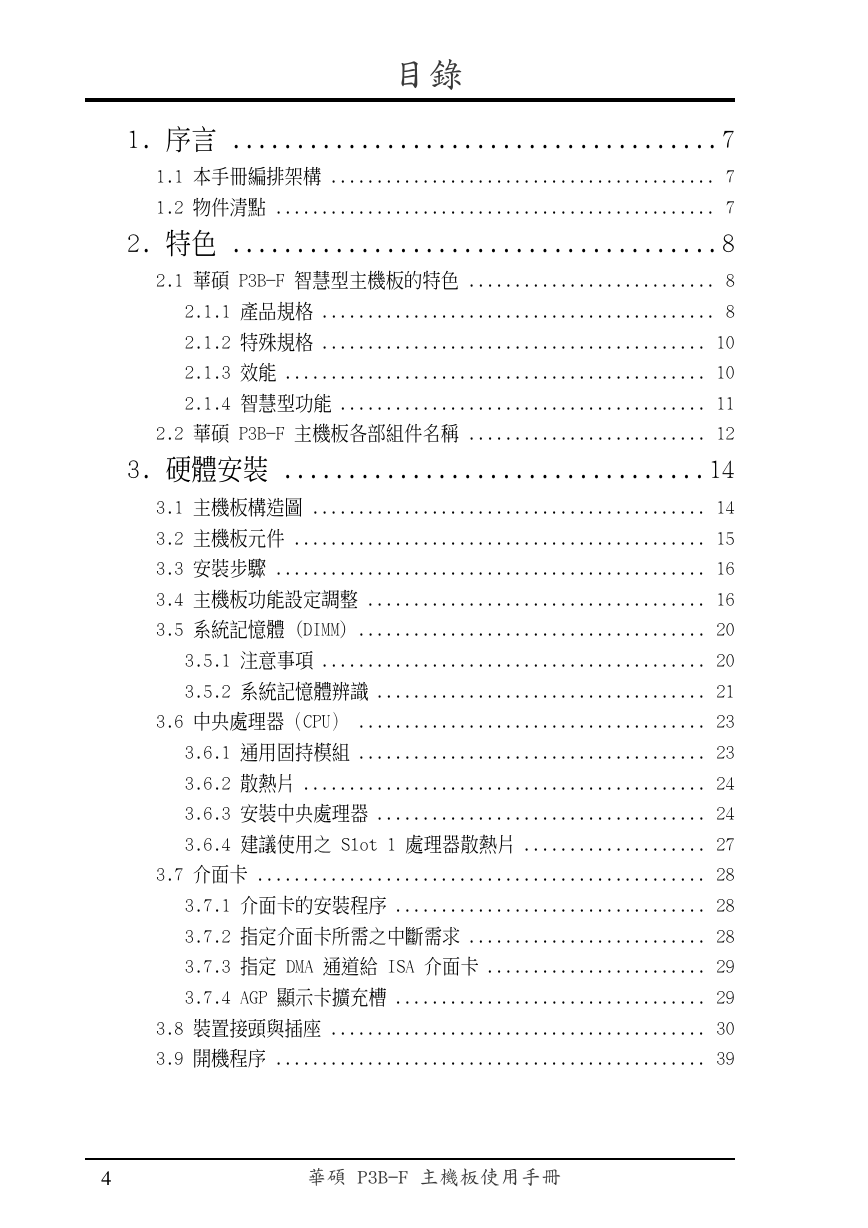

目錄 1. 序言 ...................................... 7 1.1 本手冊編排架構 .......................................... 7 1.2 物件清點 ................................................ 7 2. 特色 ...................................... 8 2.1 華碩 P3B-F 智慧型主機板的特色 ........................... 8 2.1.1 產品規格 ........................................... 8 2.1.2 特殊規格 .......................................... 10 2.1.3 效能 .............................................. 10 2.1.4 智慧型功能 ........................................ 11 2.2 華碩 P3B-F 主機板各部組件名稱 .......................... 12 3. 硬體安裝 ................................. 14 3.1 主機板構造圖 ........................................... 14 3.2 主機板元件 ............................................. 15 3.3 安裝步驟 ............................................... 16 3.4 主機板功能設定調整 ..................................... 16 3.5 系統記憶體 (DIMM) ...................................... 20 3.5.1 注意事項 .......................................... 20 3.5.2 系統記憶體辨識 .................................... 21 3.6 中央處理器（CPU） ...................................... 23 3.6.1 通用固持模組 ...................................... 23 3.6.2 散熱片 ............................................ 24 3.6.3 安裝中央處理器 .................................... 24 3.6.4 建議使用之 Slot 1 處理器散熱片 .................... 27 3.7 介面卡 ................................................. 28 3.7.1 介面卡的安裝程序 .................................. 28 3.7.2 指定介面卡所需之中斷需求 .......................... 28 3.7.3 指定 DMA 通道給 ISA 介面卡 ........................ 29 3.7.4 AGP 顯示卡擴充槽 .................................. 29 3.8 裝置接頭與插座 ......................................... 30 3.9 開機程序 ............................................... 39 4 華碩 P3B-F 主機板使用手冊

目錄 4. BIOS 設定 ................................ 40 4.1 快閃記憶體更新公用程式 ................................. 40 4.1.1 更新公用程式主選單 ................................ 40 4.1.2 BIOS 的升級與管理 ................................. 42 4.2 BIOS 設定 .............................................. 43 4.2.2 操作功能鍵說明 .................................... 44 4.2.1 BIOS 選單介紹 ..................................... 44 4.3 Main 主選單 ............................................ 46 4.3.1 Primary & Secondary Master/Slave 次選單 ........... 47 4.4 Advance 進階設定 ....................................... 52 4.4.1 Chip Configuration 晶片組設定 ..................... 54 4.4.2 I/O Device Configuration，I/O 裝置組態 ............ 56 4.4.3 PCI Configuration，PCI 組態 ....................... 58 4.4.4 Shadow Configuration，映射組態 .................... 61 4.5 電源管理 ............................................... 62 4.5.1 Power Up Control，電源啟動控制 .................... 64 4.5.2 Hardware Monitor，系統監控功能 .................... 66 4.6 Boot Menu，啟動選單 .................................... 67 4.7 離開 ................................................... 69 5. 軟體安裝 ................................. 71 5.1 作業系統 ............................................... 71 5.2 P3B-F 驅動程式安裝光碟 ................................. 71 5.2.1 安裝畫面 .......................................... 71 5.3 安裝 Intel LDCM x.xx 管理者端程式 ...................... 73 5.4 安裝 Intel LDCM x.xx 使用者端程式 ...................... 74 5.5 安裝華碩系統診斷家 Vx.xx 版 ............................ 76 5.6 安裝華碩線上更新程式 Vx.xx 版 .......................... 77 5.7 安裝 PC-Cillin 98 Vx.xx ................................ 78 5.8 安裝 ADOBE AcroBat Reader Vx.x ......................... 79 5.9 移除程式 ............................................... 80 華碩 P3B-F 主機板使用手冊 5

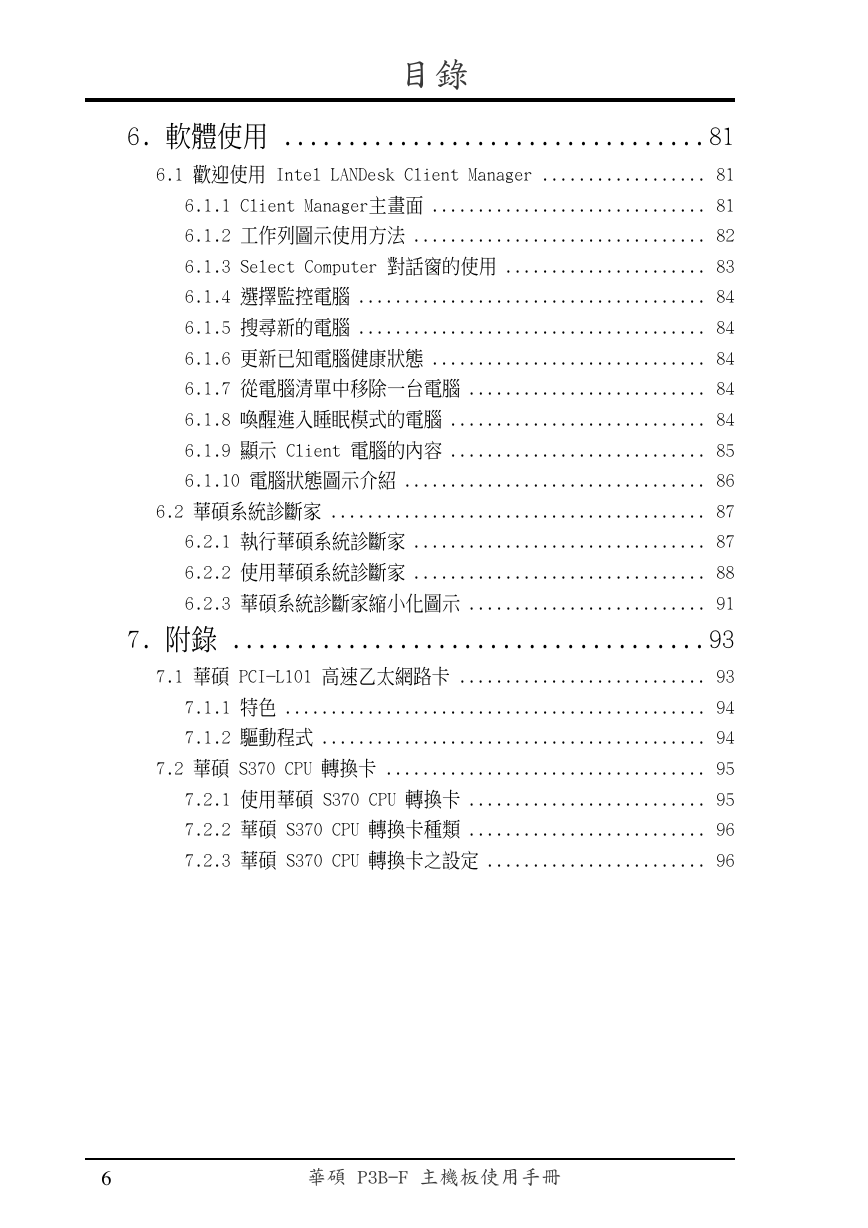

目錄 6. 軟體使用 ................................. 81 6.1 歡迎使用 Intel LANDesk Client Manager .................. 81 6.1.1 Client Manager主畫面 .............................. 81 6.1.2 工作列圖示使用方法 ................................ 82 6.1.3 Select Computer 對話窗的使用 ...................... 83 6.1.4 選擇監控電腦 ...................................... 84 6.1.5 搜尋新的電腦 ...................................... 84 6.1.6 更新已知電腦健康狀態 .............................. 84 6.1.7 從電腦清單中移除一台電腦 .......................... 84 6.1.8 喚醒進入睡眠模式的電腦 ............................ 84 6.1.9 顯示 Client 電腦的內容 ............................ 85 6.1.10 電腦狀態圖示介紹 ................................. 86 6.2 華碩系統診斷家 ......................................... 87 6.2.1 執行華碩系統診斷家 ................................ 87 6.2.2 使用華碩系統診斷家 ................................ 88 6.2.3 華碩系統診斷家縮小化圖示 .......................... 91 7. 附錄 ..................................... 93 7.1 華碩 PCI-L101 高速乙太網路卡 ........................... 93 7.1.1 特色 .............................................. 94 7.1.2 驅動程式 .......................................... 94 7.2 華碩 S370 CPU 轉換卡 ................................... 95 7.2.1 使用華碩 S370 CPU 轉換卡 .......................... 95 7.2.2 華碩 S370 CPU 轉換卡種類 .......................... 96 7.2.3 華碩 S370 CPU 轉換卡之設定 ........................ 96 6 華碩 P3B-F 主機板使用手冊

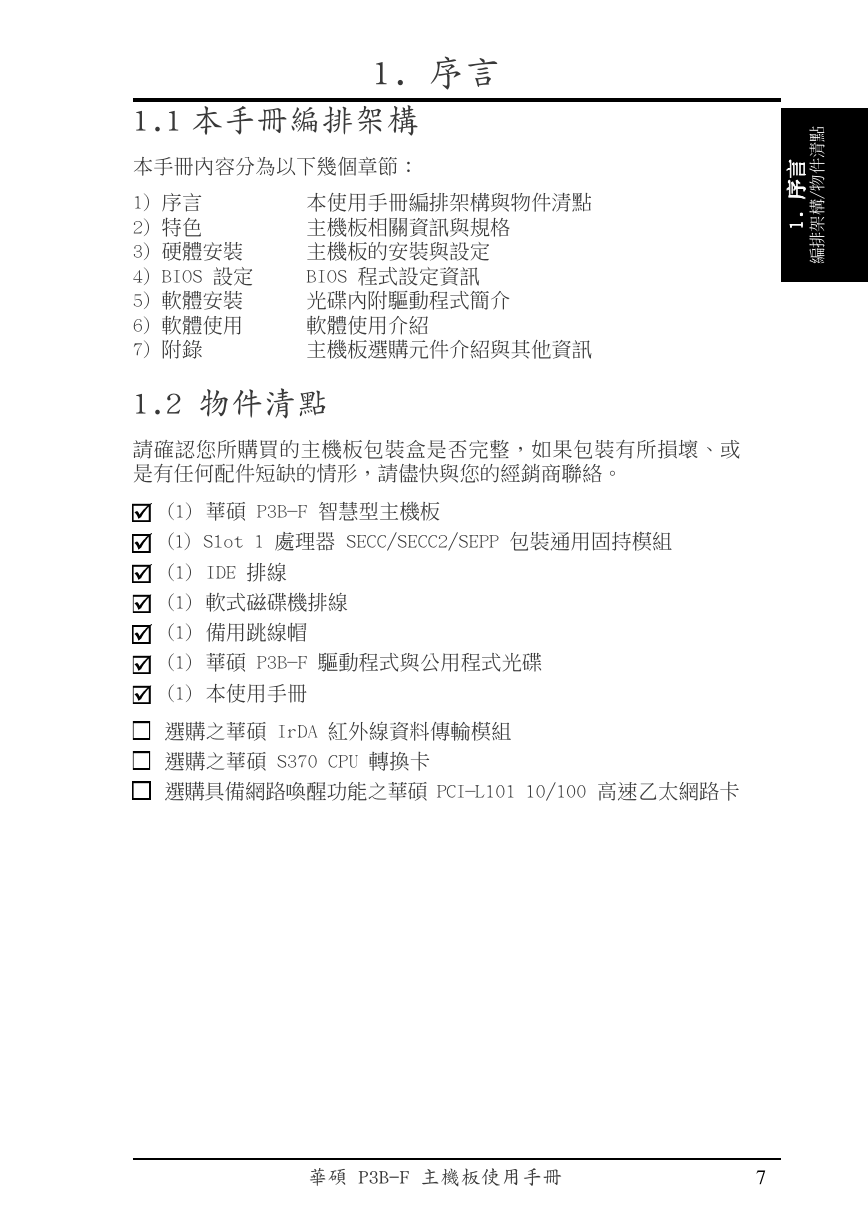

言言言言言序序序序序 . . . . . 1 1 1 1 1 點清件物 / 構架排編 1. 序言 1.1 本手冊編排架構本手冊內容分為以下幾個章節： 1) 序言 2) 特色 3) 硬體安裝 4) BIOS 設定 5) 軟體安裝 6) 軟體使用 7) 附錄本使用手冊編排架構與物件清點主機板相關資訊與規格主機板的安裝與設定 BIOS 程式設定資訊光碟內附驅動程式簡介軟體使用介紹主機板選購元件介紹與其他資訊 1.2 物件清點請確認您所購買的主機板包裝盒是否完整，如果包裝有所損壞、或是有任何配件短缺的情形，請儘快與您的經銷商聯絡。 (1) 華碩 P3B-F 智慧型主機板 (1) Slot 1 處理器 SECC/SECC2/SEPP 包裝通用固持模組 (1) IDE 排線 (1) 軟式磁碟機排線 (1) 備用跳線帽 (1) 華碩 P3B-F 驅動程式與公用程式光碟 (1) 本使用手冊選購之華碩 IrDA 紅外線資料傳輸模組選購之華碩 S370 CPU 轉換卡選購具備網路喚醒功能之華碩 PCI-L101 10/100 高速乙太網路卡華碩 P3B-F 主機板使用手冊 7

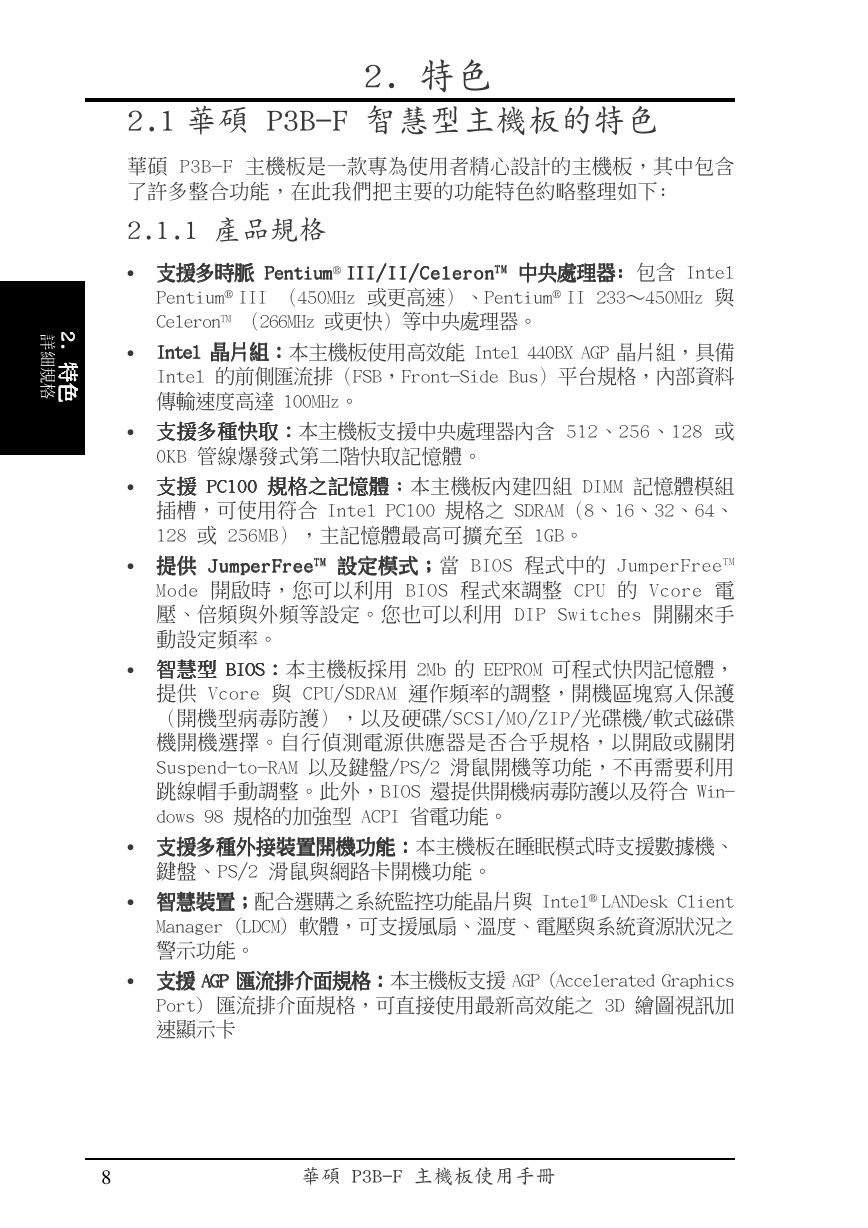

詳細規格 2 2 2 2 2 . . . . . 特特特特特色色色色色 2. 特色 2.1 華碩 P3B-F 智慧型主機板的特色華碩 P3B-F 主機板是一款專為使用者精心設計的主機板，其中包含了許多整合功能，在此我們把主要的功能特色約略整理如下: 2.1.1 產品規格 Pentium® IIIIIIIIIII/II/Celeron • 支援多時脈 I/II/CeleronTMTMTMTMTM 中央處理器支援多時脈支援多時脈 Pentium Pentium I/II/Celeron I/II/Celeron 中央處理器中央處理器中央處理器::::: 包含 Intel 支援多時脈 Pentium 支援多時脈中央處理器 I/II/Celeron Pentium Pentium® III （450MHz 或更高速）、Pentium® II 233～450MHz 與 CeleronTM （266MHz 或更快）等中央處理器。 Intel Intel Intel 晶片組：晶片組：晶片組：晶片組：晶片組：本主機板使用高效能 Intel 440BX AGP 晶片組，具備 Intel Intel Intel 的前側匯流排（FSB，Front-Side Bus）平台規格，內部資料傳輸速度高達 100MHz。 • 支援多種快取支援多種快取支援多種快取支援多種快取：：：：：本主機板支援中央處理器內含 512、256、128 或支援多種快取 0KB 管線爆發式第二階快取記憶體。 • • 支援支援支援支援支援 PC100 規格之記憶體；；；；；本主機板內建四組 DIMM 記憶體模組 PC100 PC100 規格之記憶體規格之記憶體 PC100 規格之記憶體規格之記憶體 PC100 插槽，可使用符合 Intel PC100 規格之 SDRAM（8、16、32、64、 128 或 256MB），主記憶體最高可擴充至 1GB。 • 提供提供提供提供提供 JumperFree JumperFreeTMTMTMTMTM 設定模式；設定模式；當 BIOS 程式中的 JumperFreeTM 設定模式；設定模式； JumperFree JumperFree 設定模式； JumperFree Mode 開啟時，您可以利用 BIOS 程式來調整 CPU 的 Vcore 電壓、倍頻與外頻等設定。您也可以利用 DIP Switches 開關來手動設定頻率。 • 智慧型智慧型智慧型智慧型智慧型 BIOS BIOS：：：：：本主機板採用 2Mb 的 EEPROM 可程式快閃記憶體， BIOS BIOS BIOS 提供 Vcore 與 CPU/SDRAM 運作頻率的調整，開機區塊寫入保護（開機型病毒防護），以及硬碟/SCSI/MO/ZIP/光碟機/軟式磁碟機開機選擇。自行偵測電源供應器是否合乎規格，以開啟或關閉 Suspend-to-RAM 以及鍵盤/PS/2 滑鼠開機等功能，不再需要利用跳線帽手動調整。此外，BIOS 還提供開機病毒防護以及符合 Win- dows 98 規格的加強型 ACPI 省電功能。 • 支援多種外接裝置開機功能：支援多種外接裝置開機功能：支援多種外接裝置開機功能：支援多種外接裝置開機功能：本主機板在睡眠模式時支援數據機、支援多種外接裝置開機功能：鍵盤、PS/2 滑鼠與網路卡開機功能。 • 智慧裝置；智慧裝置；配合選購之系統監控功能晶片與 Intel® LANDesk Client 智慧裝置；智慧裝置；智慧裝置； Manager (LDCM) 軟體，可支援風扇、溫度、電壓與系統資源狀況之警示功能。 • 支援支援支援支援支援 AGP AGP AGP 匯流排介面規格：匯流排介面規格： AGP 匯流排介面規格：匯流排介面規格：本主機板支援 AGP (Accelerated Graphics AGP 匯流排介面規格： Port) 匯流排介面規格，可直接使用最新高效能之 3D 繪圖視訊加速顯示卡 8 華碩 P3B-F 主機板使用手冊
