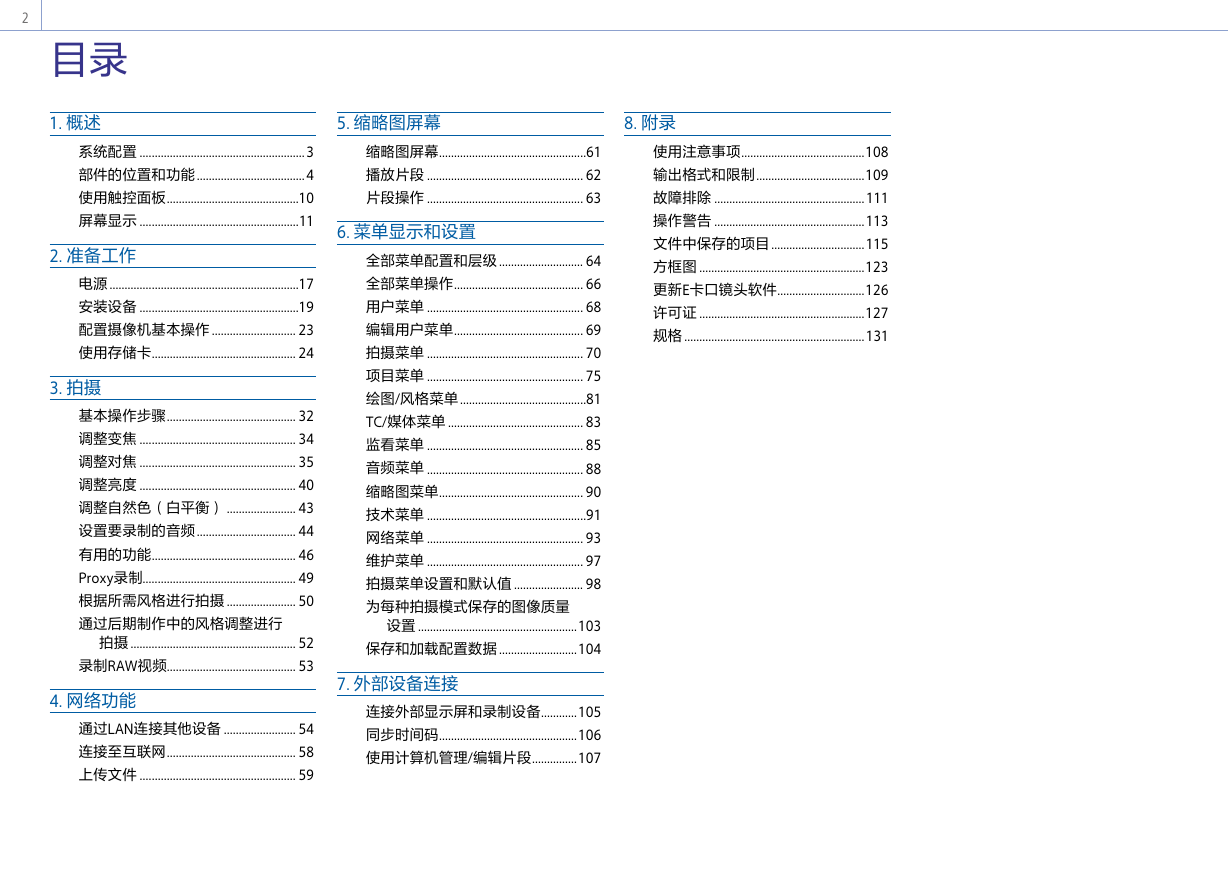

2 目录 1. 概述 5. 缩略图屏幕 8. 附录使用注意事项 .........................................108 输出格式和限制 ....................................109 故障排除 .................................................. 111 操作警告 ..................................................113 文件中保存的项目 ...............................115 方框图 .......................................................123 更新E卡口镜头软件 .............................126 许可证 .......................................................127 规格 ............................................................131 系统配置 .......................................................3 部件的位置和功能 ....................................4 使用触控面板 ............................................10 屏幕显示 .....................................................11 2. 准备工作电源 ...............................................................17 安装设备 .....................................................19 配置摄像机基本操作 ............................ 23 使用存储卡 ................................................ 24 3. 拍摄基本操作步骤 ........................................... 32 调整变焦 .................................................... 34 调整对焦 .................................................... 35 调整亮度 .................................................... 40 调整自然色（白平衡） ....................... 43 设置要录制的音频 ................................. 44 有用的功能 ................................................ 46 Proxy录制................................................... 49 根据所需风格进行拍摄 ....................... 50 通过后期制作中的风格调整进行拍摄 ....................................................... 52 录制RAW视频........................................... 53 4. 网络功能通过LAN连接其他设备 ........................ 54 连接至互联网 ........................................... 58 上传文件 .................................................... 59 缩略图屏幕 .................................................61 播放片段 .................................................... 62 片段操作 .................................................... 63 6. 菜单显示和设置全部菜单配置和层级 ............................ 64 全部菜单操作 ........................................... 66 用户菜单 .................................................... 68 编辑用户菜单 ........................................... 69 拍摄菜单 .................................................... 70 项目菜单 .................................................... 75 绘图/风格菜单 ..........................................81 TC/媒体菜单 ............................................. 83 监看菜单 .................................................... 85 音频菜单 .................................................... 88 缩略图菜单 ................................................ 90 技术菜单 .....................................................91 网络菜单 .................................................... 93 维护菜单 .................................................... 97 拍摄菜单设置和默认值 ....................... 98 为每种拍摄模式保存的图像质量设置 .....................................................103 保存和加载配置数据 ..........................104 7. 外部设备连接连接外部显示屏和录制设备 ............105 同步时间码 ..............................................106 使用计算机管理/编辑片段 ...............107

3 1. 概述系统配置 SMAD-P5 多接口热靴适配器 URX-P03D 无线麦克风接收器 SMAD-P3D 多接口热靴适配器 XLR-K2M XLR-K3M XLR适配器套件 HVL-LBPC 视频灯 UWP-D21 UWP-D22 UWP-D26 无线麦克风套装 SDXC 存储卡 CFexpress Type A 存储卡 CFexpress Type A读卡器/ SD读卡器 BP-U35、BP-U60、 BP-U60T、BP-U70、 BP-U90、BP-U100 电池 BC-U1A、BC-U2A 电池充电器 BC-CU1 电池充电器（随附） ILME-FX6V/ILME-FX6VK 交流适配器（随附） LA-EA3 LA-EA4 A卡口适配器 E卡口镜头 ECM-VG1 ECM-MS2 麦克风 MCX-500 多机位实时切换台 RM-30BP 远程控制单元手柄遥控器（随附）

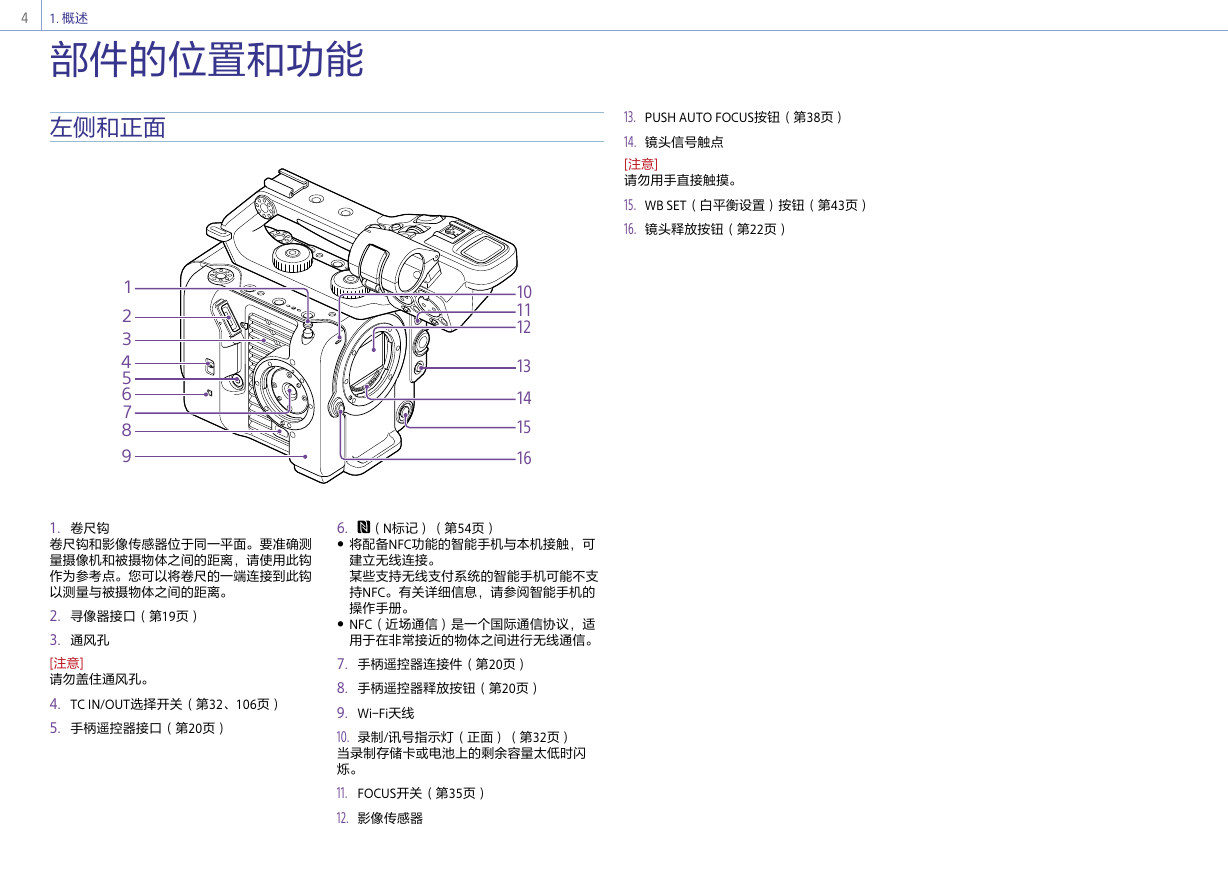

4 1. 概述部件的位置和功能左侧和正面 13. PUSH AUTO FOCUS按钮（第38页） 14. 镜头信号触点 [注意] 请勿用手直接触摸。 15. WB SET（白平衡设置）按钮（第43页） 16. 镜头释放按钮（第22页） 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1. 卷尺钩卷尺钩和影像传感器位于同一平面。要准确测量摄像机和被摄物体之间的距离，请使用此钩作为参考点。您可以将卷尺的一端连接到此钩以测量与被摄物体之间的距离。 2. 寻像器接口（第19页） 3. 通风孔 [注意] 请勿盖住通风孔。 4. TC IN/OUT选择开关（第32、106页） 5. 手柄遥控器接口（第20页） 6. （N标记）（第54页） ˎˎ 将配备NFC功能的智能手机与本机接触，可建立无线连接。某些支持无线支付系统的智能手机可能不支持NFC。有关详细信息，请参阅智能手机的操作手册。 ˎˎ NFC（近场通信）是一个国际通信协议，适用于在非常接近的物体之间进行无线通信。 7. 手柄遥控器连接件（第20页） 8. 手柄遥控器释放按钮（第20页） 9. Wi-Fi天线 10. 录制/讯号指示灯（正面）（第32页）当录制存储卡或电池上的剩余容量太低时闪烁。 11. FOCUS开关（第35页） 12. 影像传感器

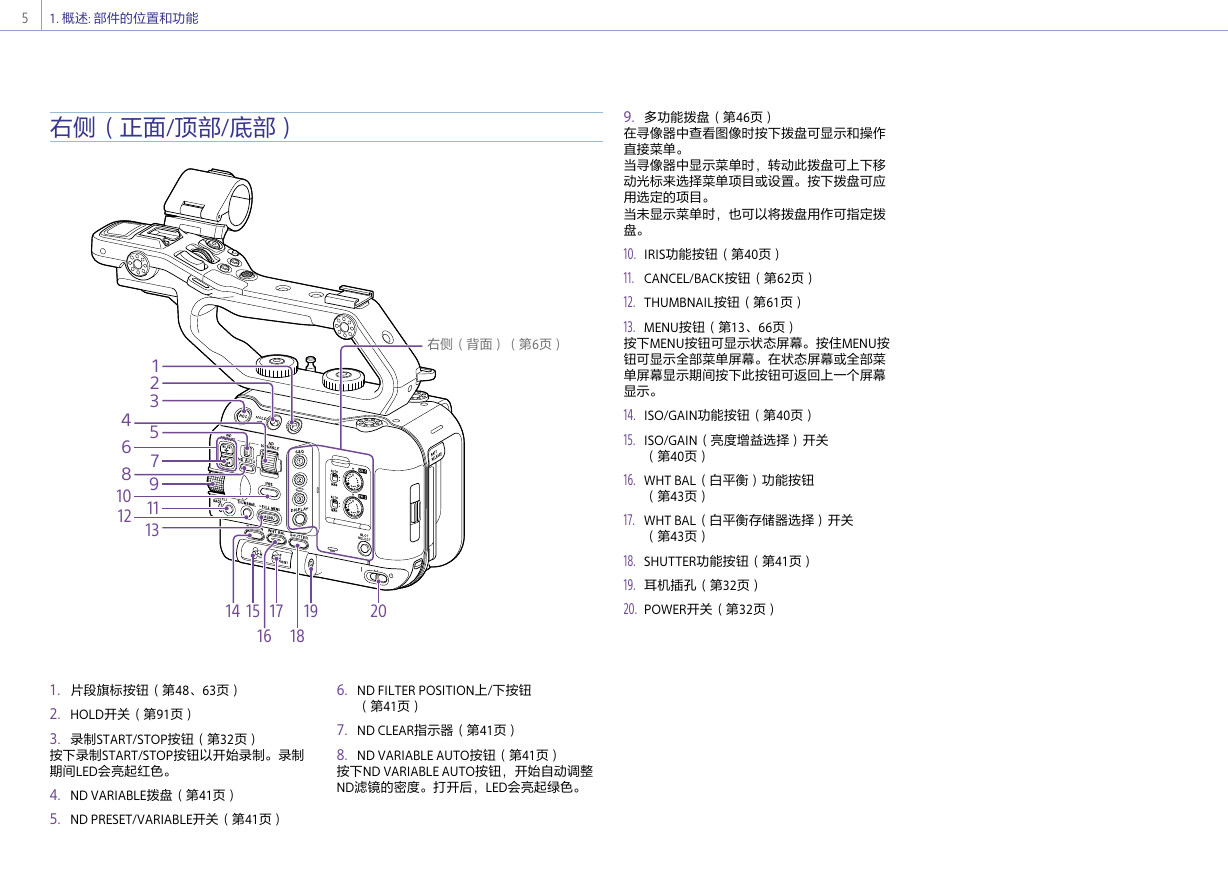

5 1. 概述: 部件的位置和功能右侧（正面/顶部/底部）右侧（背面）（第6页） 1 2 3 5 7 9 11 13 4 6 8 10 12 14 15 17 19 20 16 18 1. 片段旗标按钮（第48、63页） 2. HOLD开关（第91页） 3. 录制START/STOP按钮（第32页）按下录制START/STOP按钮以开始录制。录制期间LED会亮起红色。 4. ND VARIABLE拨盘（第41页） 5. ND PRESET/VARIABLE开关（第41页） 6. ND FILTER POSITION上/下按钮（第41页） 7. ND CLEAR指示器（第41页） 8. ND VARIABLE AUTO按钮（第41页）按下ND VARIABLE AUTO按钮，开始自动调整 ND滤镜的密度。打开后，LED会亮起绿色。 9. 多功能拨盘（第46页）在寻像器中查看图像时按下拨盘可显示和操作直接菜单。当寻像器中显示菜单时，转动此拨盘可上下移动光标来选择菜单项目或设置。按下拨盘可应用选定的项目。当未显示菜单时，也可以将拨盘用作可指定拨盘。 10. IRIS功能按钮（第40页） 11. CANCEL/BACK按钮（第62页） 12. THUMBNAIL按钮（第61页） 13. MENU按钮（第13、66页）按下MENU按钮可显示状态屏幕。按住MENU按钮可显示全部菜单屏幕。在状态屏幕或全部菜单屏幕显示期间按下此按钮可返回上一个屏幕显示。 14. ISO/GAIN功能按钮（第40页） 15. ISO/GAIN（亮度增益选择）开关（第40页） 16. WHT BAL（白平衡）功能按钮（第43页） 17. WHT BAL（白平衡存储器选择）开关（第43页） 18. SHUTTER功能按钮（第41页） 19. 耳机插孔（第32页） 20. POWER开关（第32页）

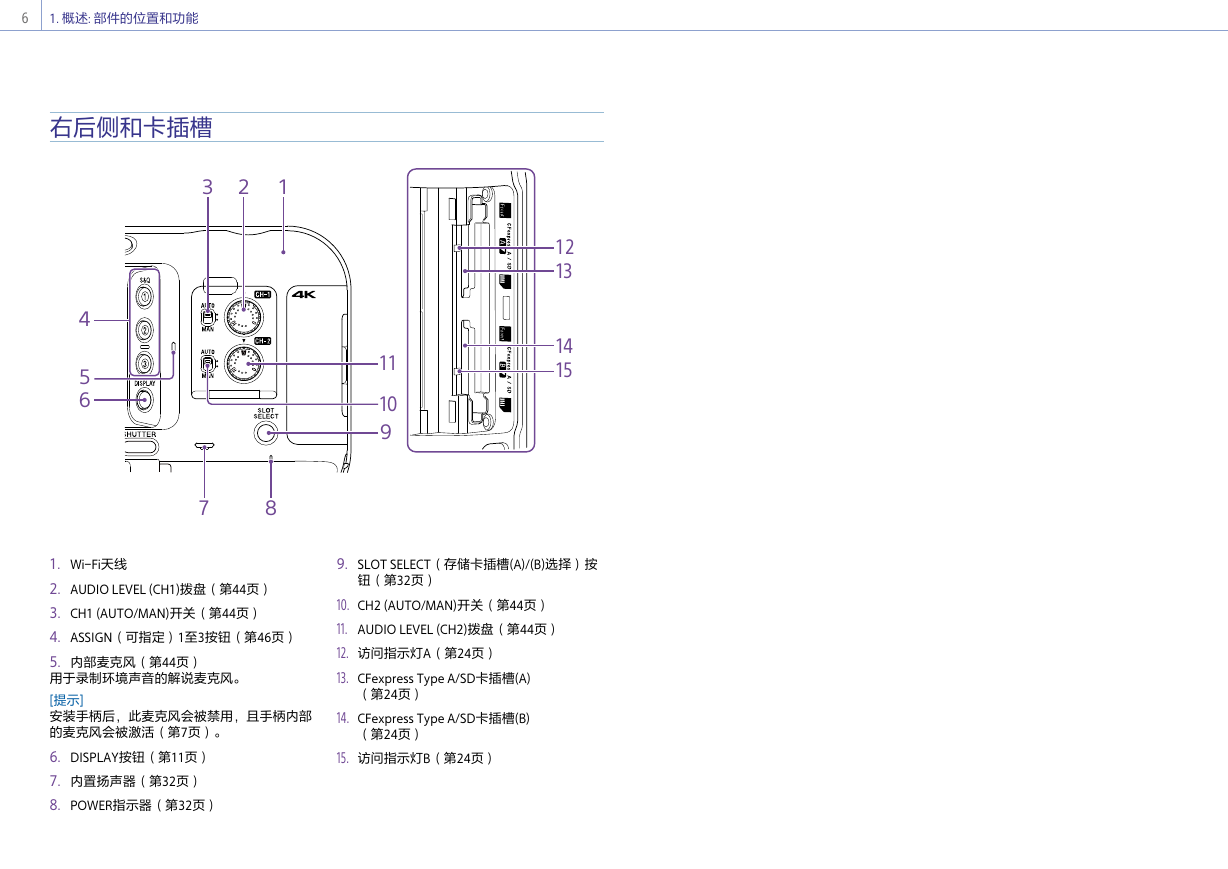

6 1. 概述: 部件的位置和功能右后侧和卡插槽 3 2 1 4 5 6 12 13 14 15 11 10 9 7 8 1. Wi-Fi天线 2. AUDIO LEVEL (CH1)拨盘（第44页） 3. CH1 (AUTO/MAN)开关（第44页） 4. ASSIGN（可指定）1至3按钮（第46页） 5. 内部麦克风（第44页）用于录制环境声音的解说麦克风。 [提示] 安装手柄后，此麦克风会被禁用，且手柄内部的麦克风会被激活（第7页）。 6. DISPLAY按钮（第11页） 7. 内置扬声器（第32页） 8. POWER指示器（第32页） 9. SLOT SELECT（存储卡插槽(A)/(B)选择）按钮（第32页） 10. CH2 (AUTO/MAN)开关（第44页） 11. AUDIO LEVEL (CH2)拨盘（第44页） 12. 访问指示灯A（第24页） 13. CFexpress Type A/SD卡插槽(A) （第24页） 14. CFexpress Type A/SD卡插槽(B) （第24页） 15. 访问指示灯B（第24页）

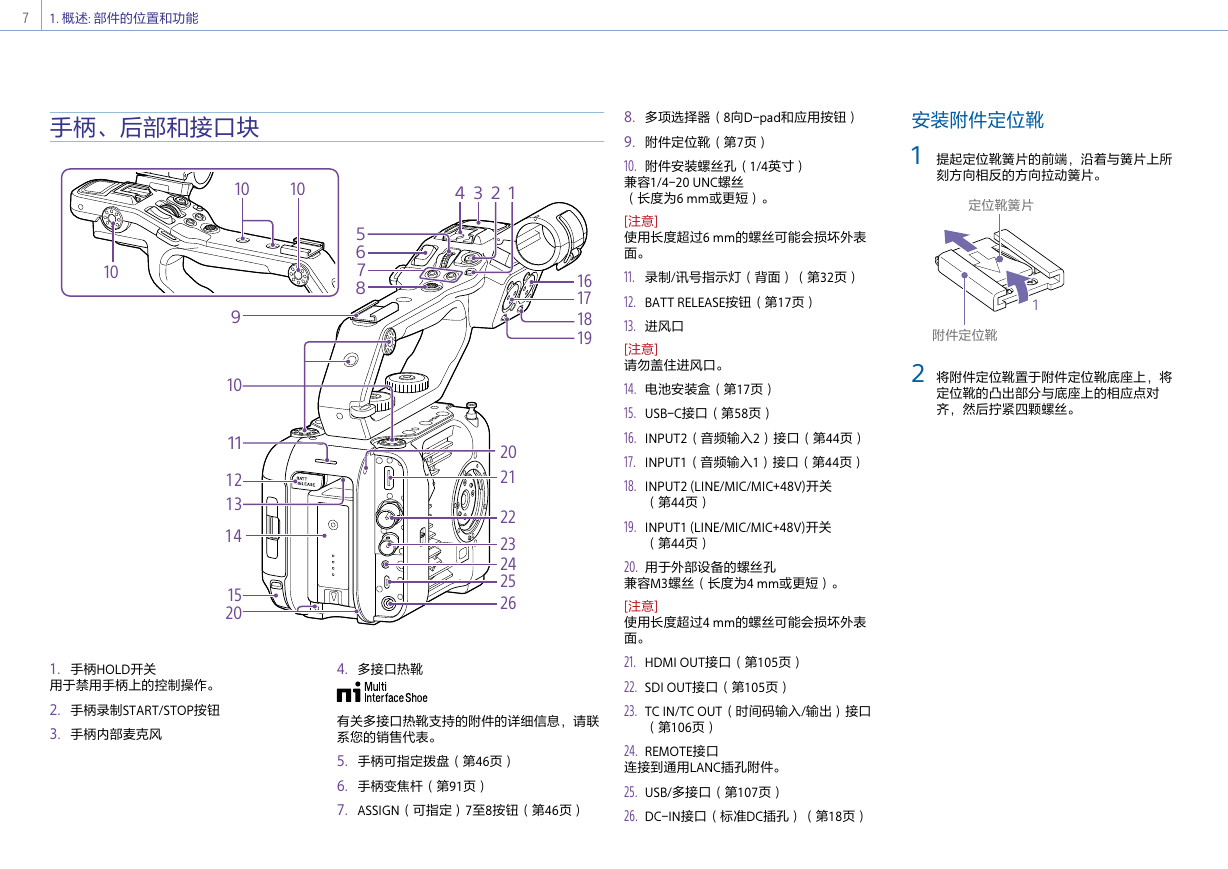

安装附件定位靴 1 提起定位靴簧片的前端，沿着与簧片上所刻方向相反的方向拉动簧片。定位靴簧片 1 附件定位靴 2 将附件定位靴置于附件定位靴底座上，将定位靴的凸出部分与底座上的相应点对齐，然后拧紧四颗螺丝。 7 1. 概述: 部件的位置和功能手柄、后部和接口块 10 10 4 3 2 1 10 5 6 7 8 9 10 11 12 13 14 15 20 20 21 22 23 24 25 26 16 17 18 19 1. 手柄HOLD开关用于禁用手柄上的控制操作。 2. 手柄录制START/STOP按钮 3. 手柄内部麦克风 4. 多接口热靴有关多接口热靴支持的附件的详细信息，请联系您的销售代表。 5. 手柄可指定拨盘（第46页） 6. 手柄变焦杆（第91页） 7. ASSIGN（可指定）7至8按钮（第46页） 8. 多项选择器（8向D-pad和应用按钮） 9. 附件定位靴（第7页） 10. 附件安装螺丝孔（1/4英寸）兼容1/4-20 UNC螺丝（长度为6 mm或更短）。 [注意] 使用长度超过6 mm的螺丝可能会损坏外表面。 11. 录制/讯号指示灯（背面）（第32页） 12. BATT RELEASE按钮（第17页） 13. 进风口 [注意] 请勿盖住进风口。 14. 电池安装盒（第17页） 15. USB-C接口（第58页） 16. INPUT2（音频输入2）接口（第44页） 17. INPUT1（音频输入1）接口（第44页） 18. INPUT2 (LINE/MIC/MIC+48V)开关（第44页） 19. INPUT1 (LINE/MIC/MIC+48V)开关（第44页） 20. 用于外部设备的螺丝孔兼容M3螺丝（长度为4 mm或更短）。 [注意] 使用长度超过4 mm的螺丝可能会损坏外表面。 21. HDMI OUT接口（第105页） 22. SDI OUT接口（第105页） 23. TC IN/TC OUT（时间码输入/输出）接口（第106页） 24. REMOTE接口连接到通用LANC插孔附件。 25. USB/多接口（第107页） 26. DC-IN接口（标准DC插孔）（第18页）

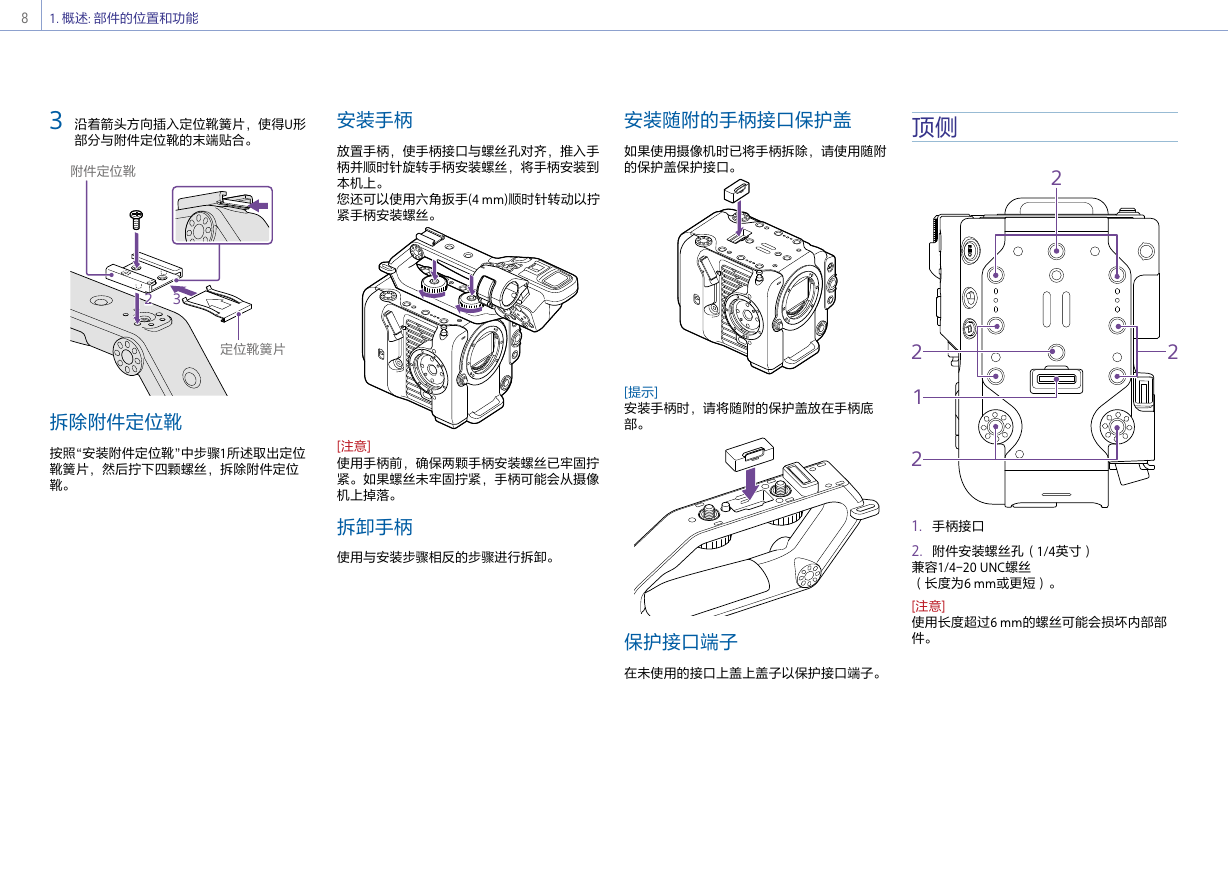

8 1. 概述: 部件的位置和功能 3 沿着箭头方向插入定位靴簧片，使得U形部分与附件定位靴的末端贴合。附件定位靴安装手柄放置手柄，使手柄接口与螺丝孔对齐，推入手柄并顺时针旋转手柄安装螺丝，将手柄安装到本机上。您还可以使用六角扳手(4 mm)顺时针转动以拧紧手柄安装螺丝。安装随附的手柄接口保护盖如果使用摄像机时已将手柄拆除，请使用随附的保护盖保护接口。顶侧 2 2 2 3 3 定位靴簧片拆除附件定位靴按照“安装附件定位靴”中步骤1所述取出定位靴簧片，然后拧下四颗螺丝，拆除附件定位靴。 [注意] 使用手柄前，确保两颗手柄安装螺丝已牢固拧紧。如果螺丝未牢固拧紧，手柄可能会从摄像机上掉落。拆卸手柄使用与安装步骤相反的步骤进行拆卸。 [提示] 安装手柄时，请将随附的保护盖放在手柄底部。 2 1 2 2 1. 手柄接口 2. 附件安装螺丝孔（1/4英寸）兼容1/4-20 UNC螺丝（长度为6 mm或更短）。 [注意] 使用长度超过6 mm的螺丝可能会损坏内部部件。保护接口端子在未使用的接口上盖上盖子以保护接口端子。
