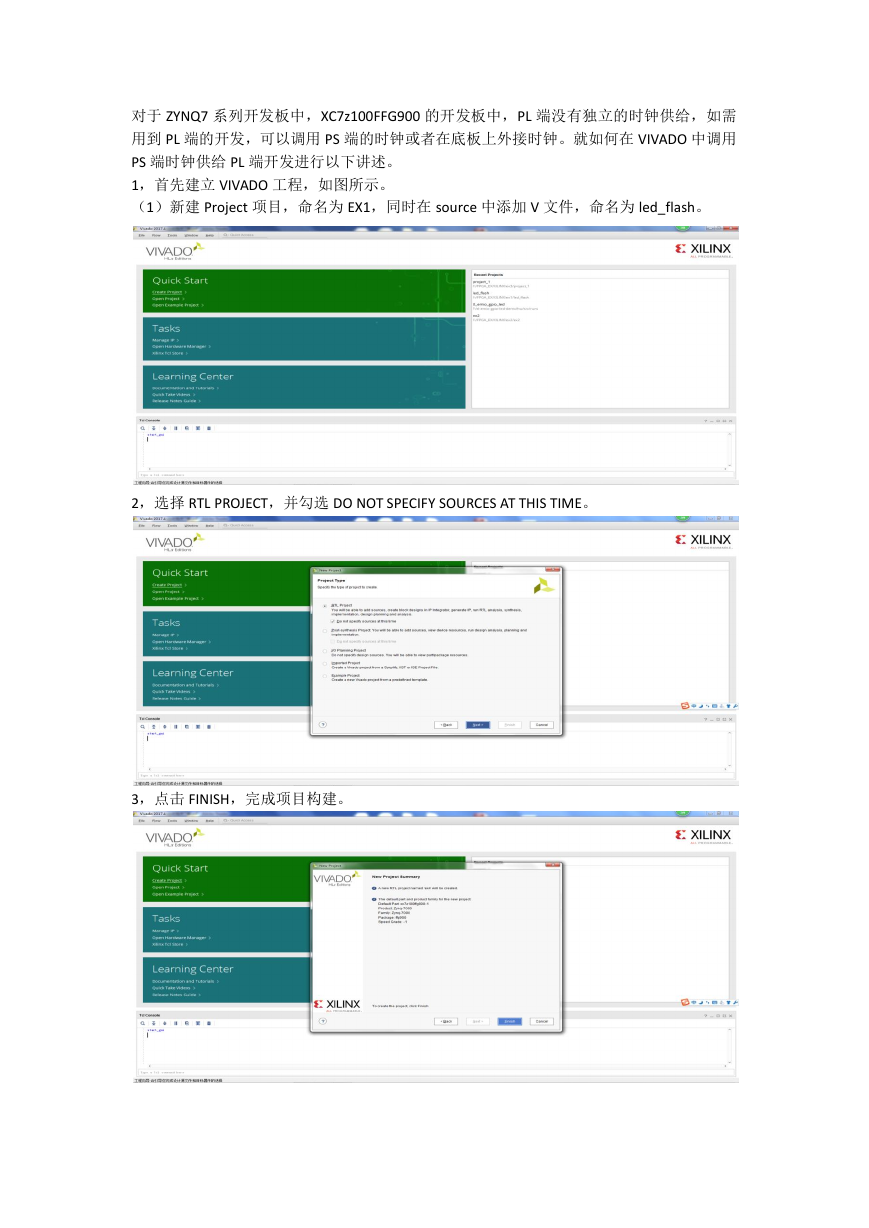

对于 ZYNQ7 系列开发板中，XC7z100FFG900 的开发板中，PL 端没有独立的时钟供给，如需用到 PL 端的开发，可以调用 PS 端的时钟或者在底板上外接时钟。就如何在 VIVADO 中调用 PS 端时钟供给 PL 端开发进行以下讲述。 1，首先建立 VIVADO 工程，如图所示。（1）新建 Project 项目，命名为 EX1，同时在 source 中添加 V 文件，命名为 led_flash。 2，选择 RTL PROJECT，并勾选 DO NOT SPECIFY SOURCES AT THIS TIME。 3，点击 FINISH，完成项目构建。

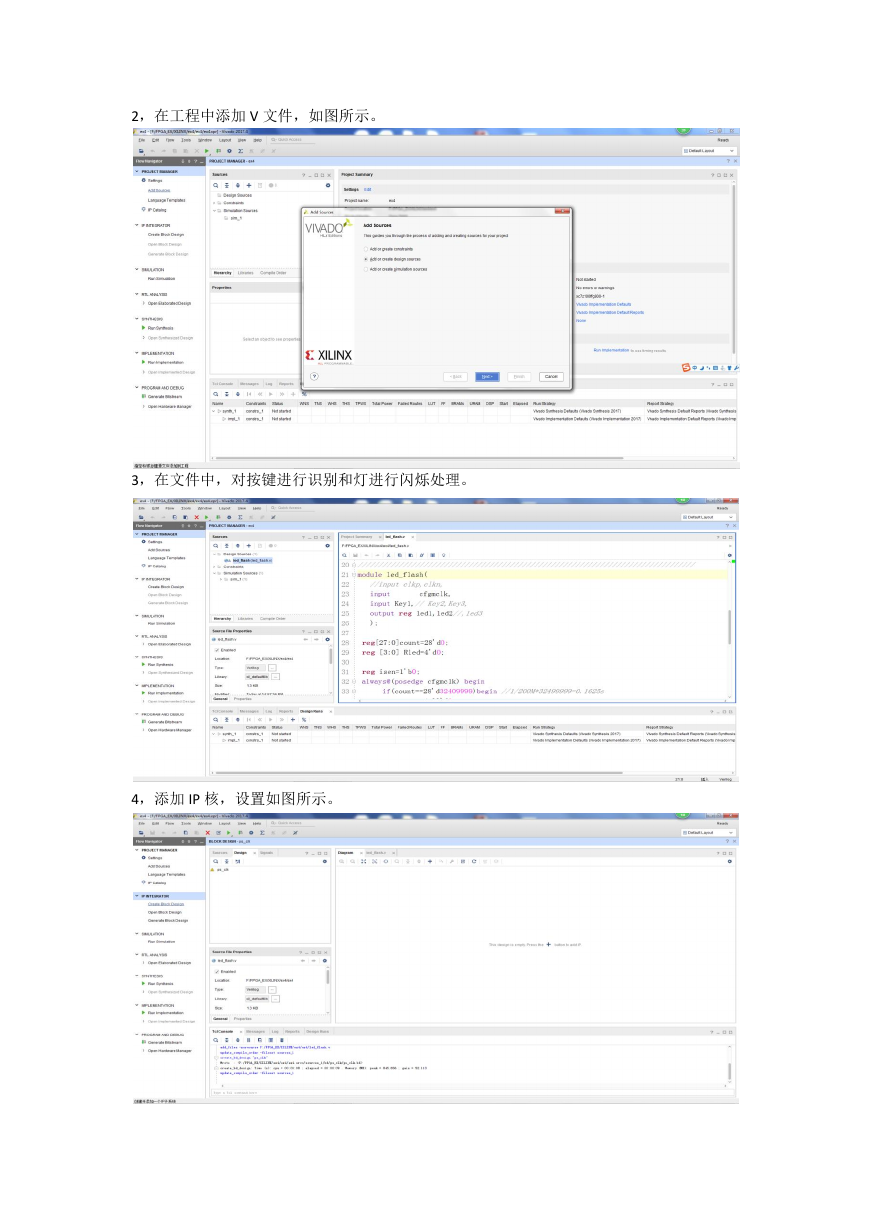

2，在工程中添加 V 文件，如图所示。 3，在文件中，对按键进行识别和灯进行闪烁处理。 4，添加 IP 核，设置如图所示。

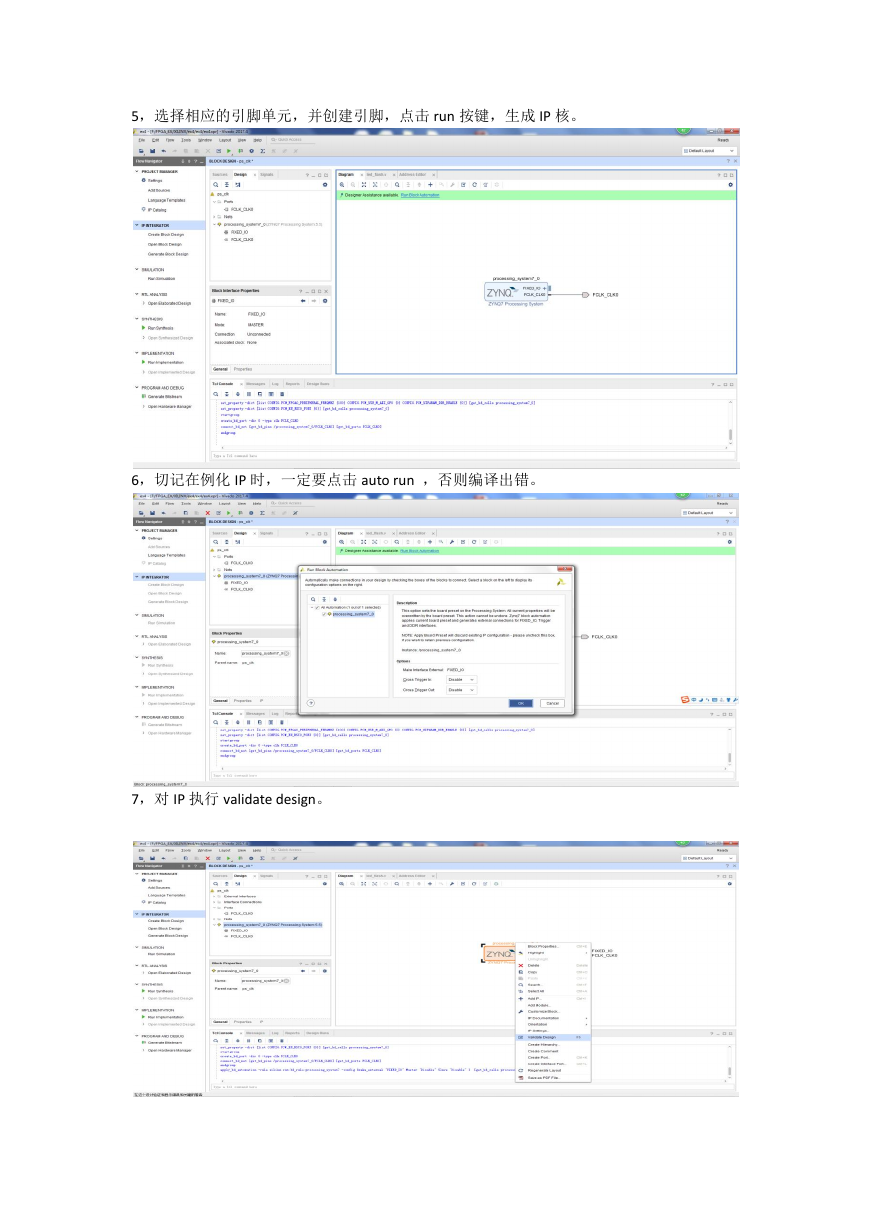

5，选择相应的引脚单元，并创建引脚，点击 run 按键，生成 IP 核。 6，切记在例化 IP 时，一定要点击 auto run ，否则编译出错。 7，对 IP 执行 validate design。

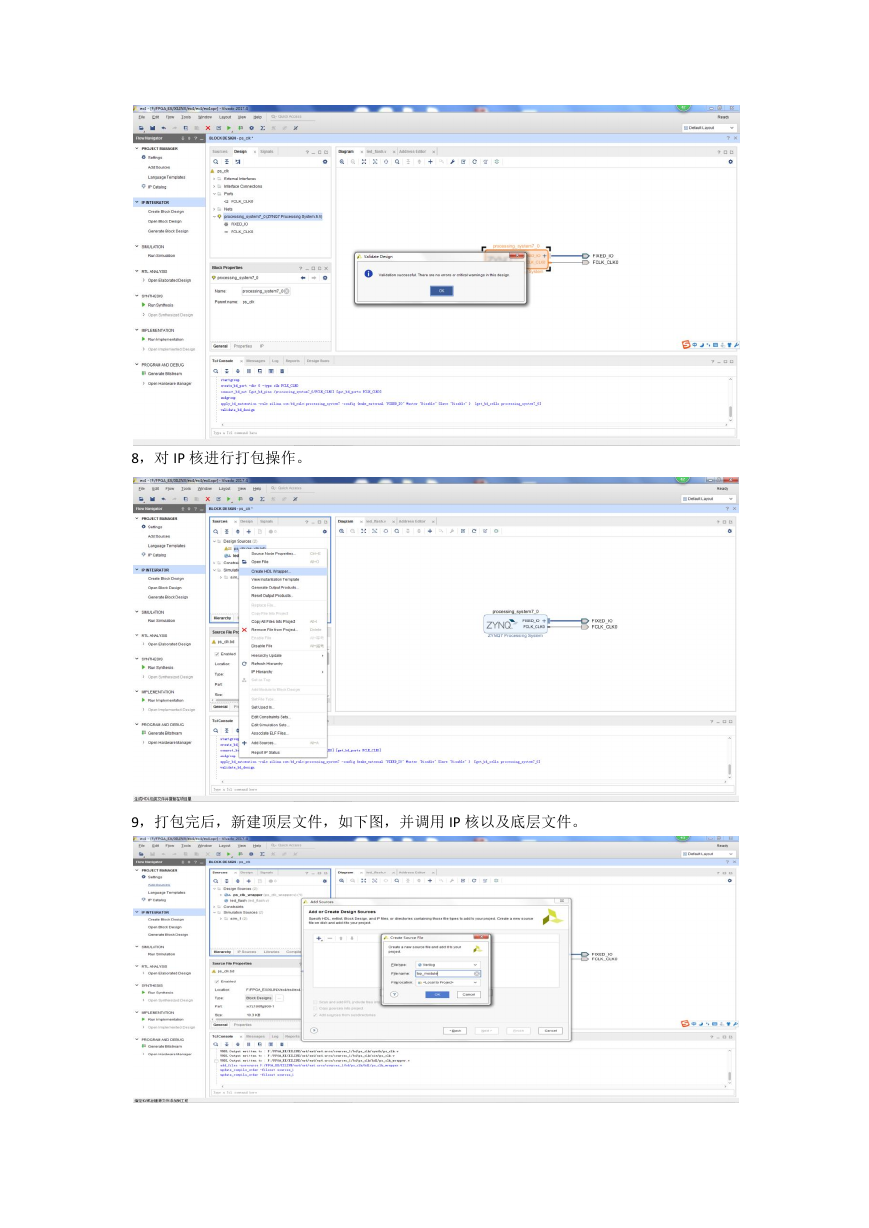

8，对 IP 核进行打包操作。 9，打包完后，新建顶层文件，如下图，并调用 IP 核以及底层文件。

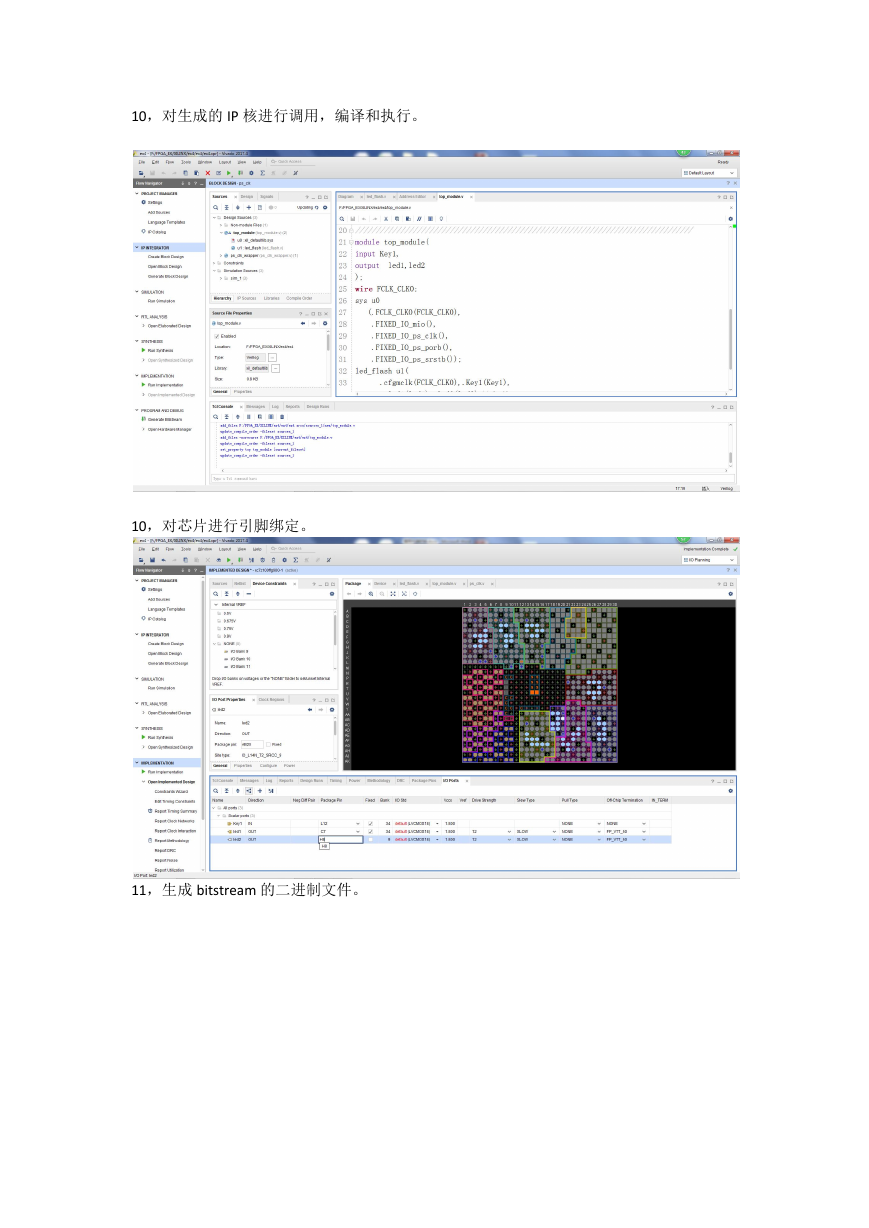

10，对生成的 IP 核进行调用，编译和执行。 10，对芯片进行引脚绑定。 11，生成 bitstream 的二进制文件。

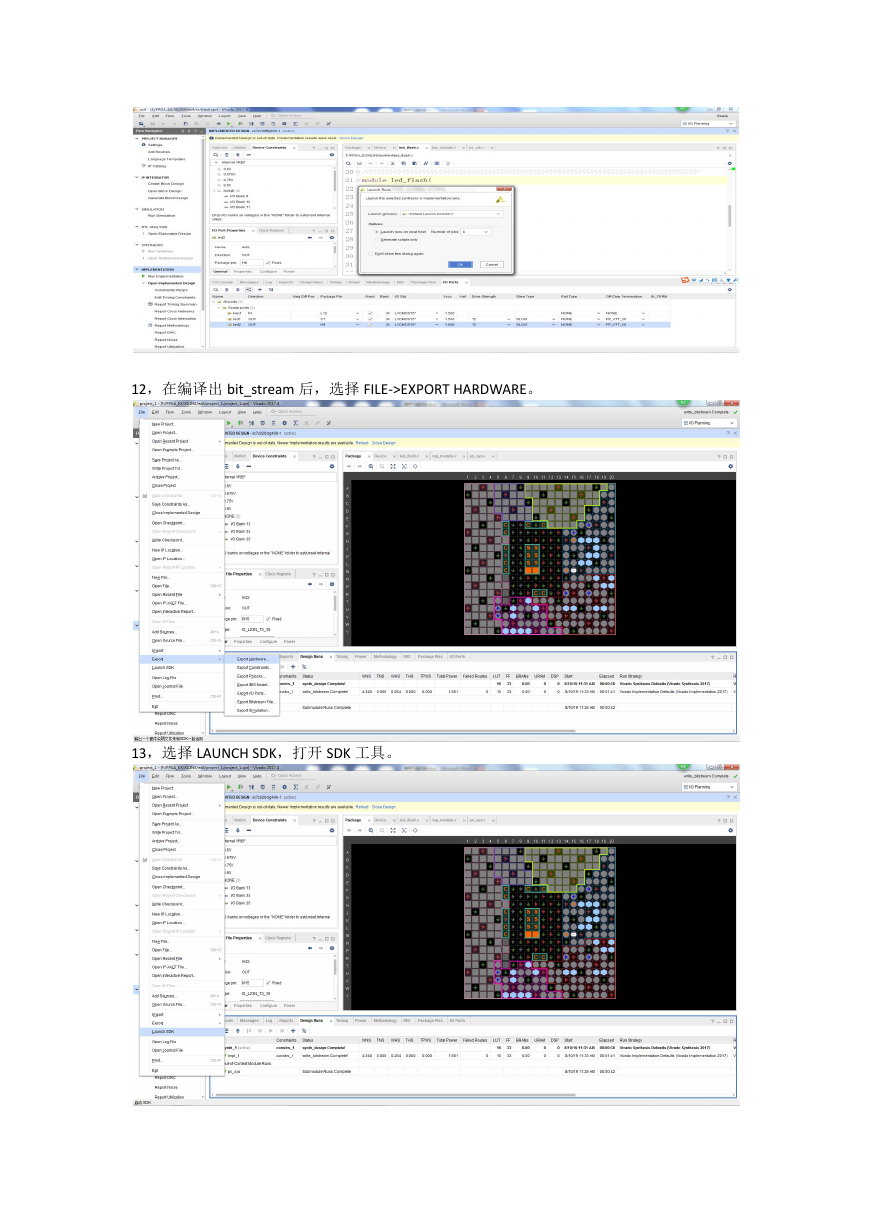

12，在编译出 bit_stream 后，选择 FILE->EXPORT HARDWARE。 13，选择 LAUNCH SDK，打开 SDK 工具。

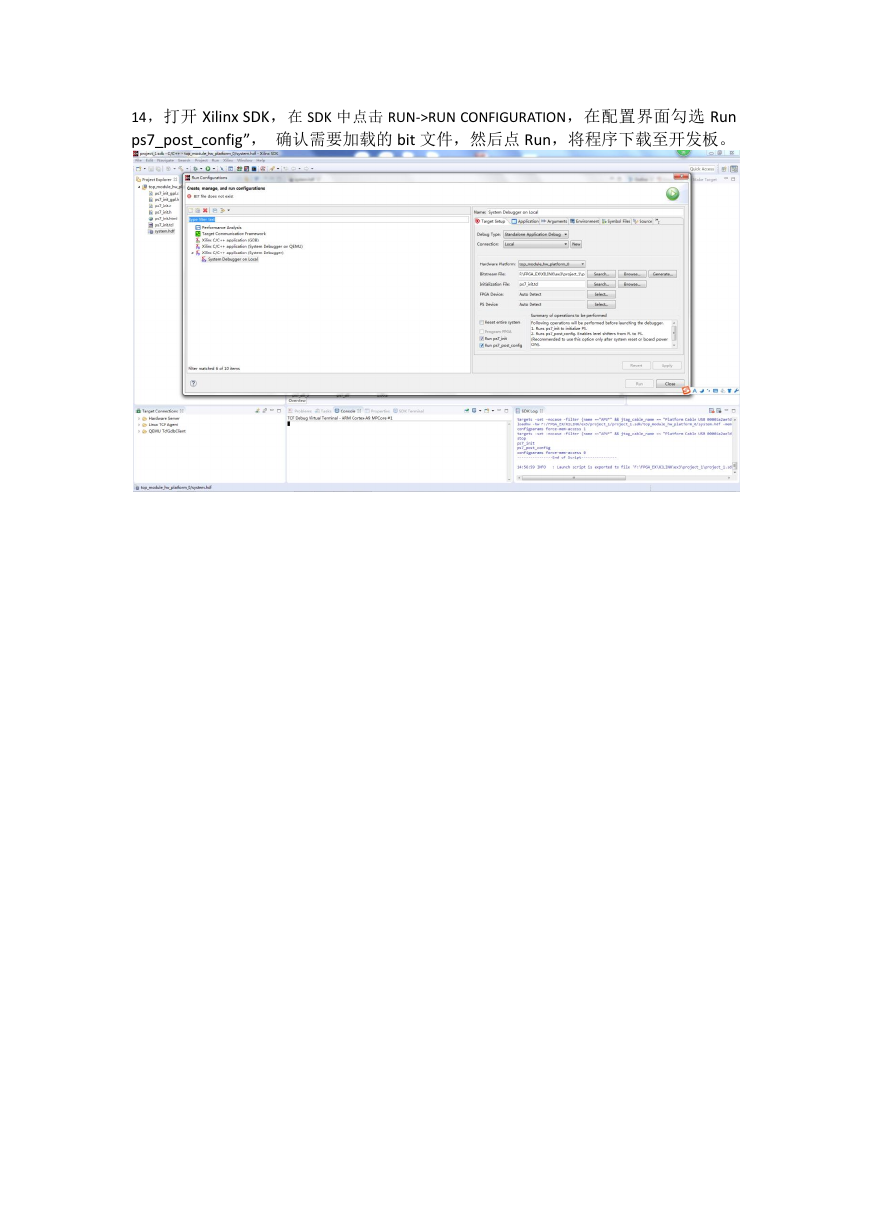

14，打开 Xilinx SDK，在 SDK 中点击 RUN->RUN CONFIGURATION，在配置界面勾选 Run ps7_post_config”，确认需要加载的 bit 文件，然后点 Run，将程序下载至开发板。
