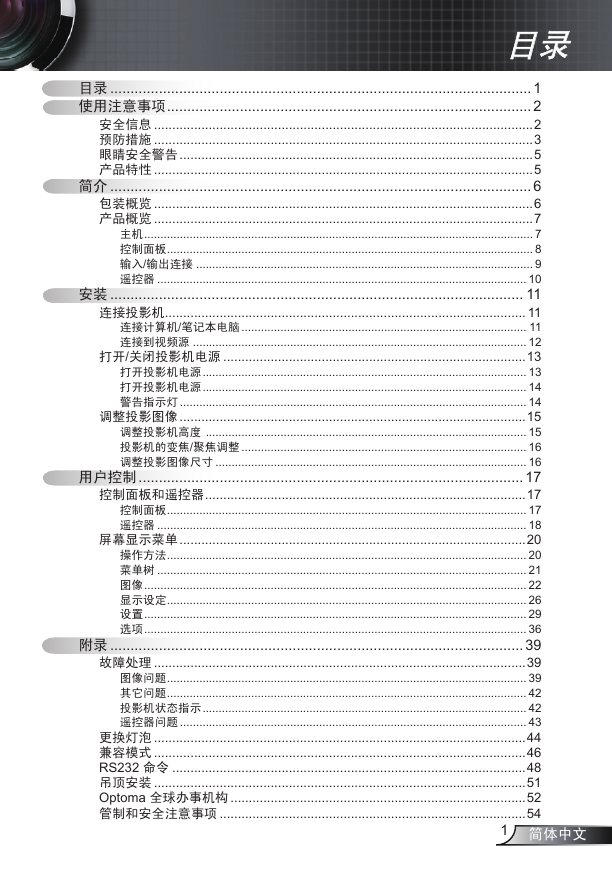

目录目录 ........................................................................................................1 使用注意事项 ..........................................................................................2 安全信息 ........................................................................................................2 预防措施 ........................................................................................................3 眼睛安全警告 .................................................................................................5 产品特性 ........................................................................................................5 简介 ........................................................................................................6 包装概览 ........................................................................................................6 产品概览 ........................................................................................................7 主机 ........................................................................................................................ 7 控制面板 ................................................................................................................. 8 输入/输出连接 ........................................................................................................ 9 遥控器 .................................................................................................................. 10 安装 ...................................................................................................... 11 连接投影机 ................................................................................................... 11 连接计算机/笔记本电脑 ........................................................................................ 11 连接到视频源 ....................................................................................................... 12 打开/关闭投影机电源 ...................................................................................13 打开投影机电源 .................................................................................................... 13 打开投影机电源 .................................................................................................... 14 警告指示灯 ........................................................................................................... 14 调整投影图像 ...............................................................................................15 调整投影机高度 ................................................................................................... 15 投影机的变焦/聚焦调整 ........................................................................................ 16 调整投影图像尺寸 ................................................................................................ 16 用户控制 ...............................................................................................17 控制面板和遥控器 ........................................................................................17 控制面板 ............................................................................................................... 17 遥控器 .................................................................................................................. 18 屏幕显示菜单 ...............................................................................................20 操作方法 ............................................................................................................... 20 菜单树 .................................................................................................................. 21 图像 ...................................................................................................................... 22 显示设定 ............................................................................................................... 26 设置 ...................................................................................................................... 29 选项 ...................................................................................................................... 36 附录 ......................................................................................................39 故障处理 ......................................................................................................39 图像问题 ............................................................................................................... 39 其它问题 ............................................................................................................... 42 投影机状态指示 .................................................................................................... 42 遥控器问题 ........................................................................................................... 43 更换灯泡 ......................................................................................................44 兼容模式 ......................................................................................................46 RS232 命令 .................................................................................................48 吊顶安装 ......................................................................................................51 Optoma 全球办事机构 .................................................................................52 管制和安全注意事项 ....................................................................................54 1 简体中文

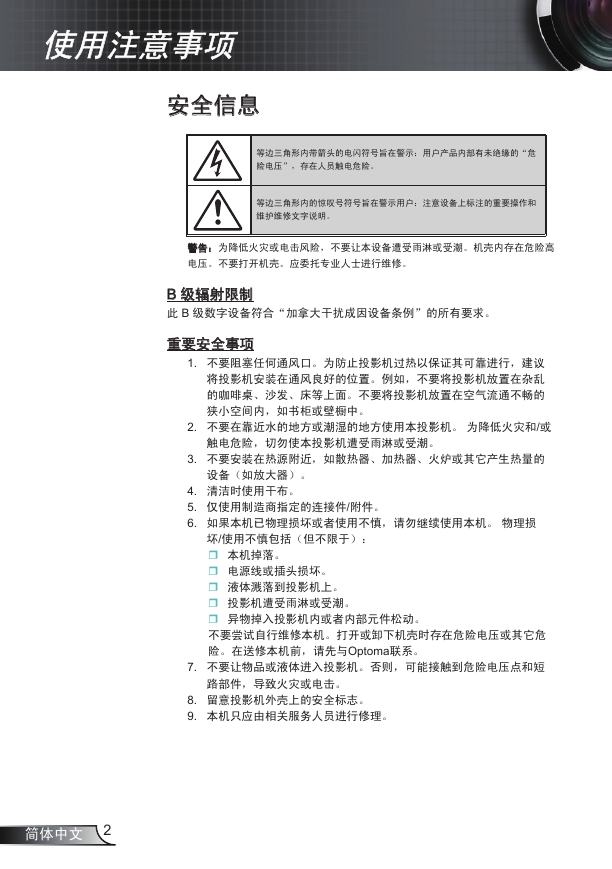

使用注意事项安全信息等边三角形内带箭头的电闪符号旨在警示：用户产品内部有未绝缘的“危险电压”，存在人员触电危险。等边三角形内的惊叹号符号旨在警示用户：注意设备上标注的重要操作和维护维修文字说明。警告：为降低火灾或电击风险，不要让本设备遭受雨淋或受潮。机壳内存在危险高电压。不要打开机壳。应委托专业人士进行维修。 B 级辐射限制此 B 级数字设备符合“加拿大干扰成因设备条例”的所有要求。重要安全事项 1. 不要阻塞任何通风口。为防止投影机过热以保证其可靠进行，建议将投影机安装在通风良好的位置。例如，不要将投影机放置在杂乱的咖啡桌、沙发、床等上面。不要将投影机放置在空气流通不畅的狭小空间内，如书柜或壁橱中。 2. 不要在靠近水的地方或潮湿的地方使用本投影机。为降低火灾和/或触电危险，切勿使本投影机遭受雨淋或受潮。 3. 不要安装在热源附近，如散热器、加热器、火炉或其它产生热量的设备（如放大器）。 4. 清洁时使用干布。 5. 仅使用制造商指定的连接件/附件。 6. 如果本机已物理损坏或者使用不慎，请勿继续使用本机。物理损坏/使用不慎包括（但不限于）：  本机掉落。  电源线或插头损坏。  液体溅落到投影机上。  投影机遭受雨淋或受潮。  异物掉入投影机内或者内部元件松动。不要尝试自行维修本机。打开或卸下机壳时存在危险电压或其它危险。在送修本机前，请先与Optoma联系。 7. 不要让物品或液体进入投影机。否则，可能接触到危险电压点和短路部件，导致火灾或电击。 8. 留意投影机外壳上的安全标志。 9. 本机只应由相关服务人员进行修理。简体中文 2

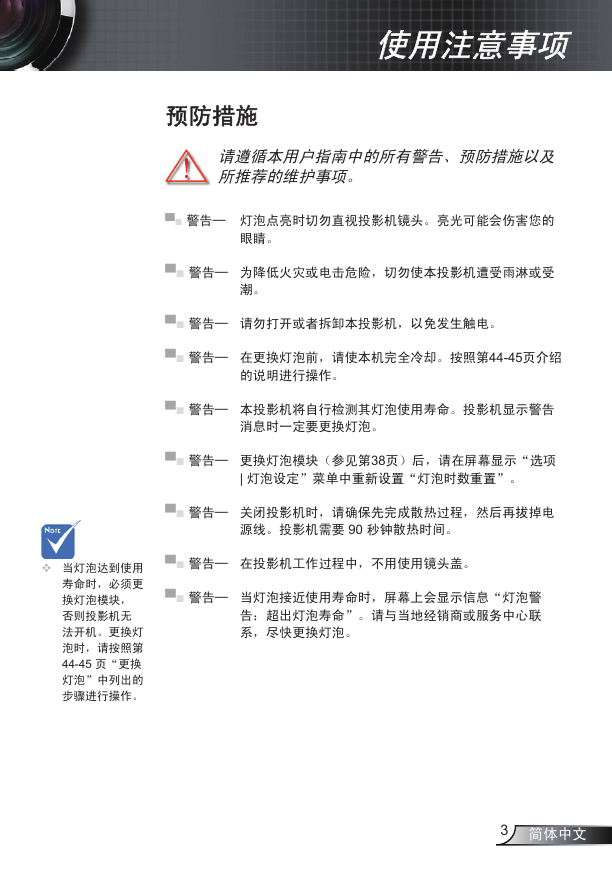

使用注意事项预防措施请遵循本用户指南中的所有警告、预防措施以及所推荐的维护事项。 ▀■ 警告─ 灯泡点亮时切勿直视投影机镜头。亮光可能会伤害您的眼睛。 ▀■ 警告─ 为降低火灾或电击危险，切勿使本投影机遭受雨淋或受潮。 ▀■ 警告─ 请勿打开或者拆卸本投影机，以免发生触电。 ▀■ 警告─ 在更换灯泡前，请使本机完全冷却。按照第44-45页介绍的说明进行操作。 ▀■ 警告─ 本投影机将自行检测其灯泡使用寿命。投影机显示警告消息时一定要更换灯泡。 ▀■ 警告─ 更换灯泡模块（参见第38页）后，请在屏幕显示“选项 | 灯泡设定”菜单中重新设置“灯泡时数重置”。 ▀■ 警告─ 关闭投影机时，请确保先完成散热过程，然后再拔掉电源线。投影机需要 90 秒钟散热时间。 ▀■ 警告─ 在投影机工作过程中，不用使用镜头盖。 ▀■ 警告─ 当灯泡接近使用寿命时，屏幕上会显示信息“灯泡警告：超出灯泡寿命”。请与当地经销商或服务中心联系，尽快更换灯泡。 3 简体中文  当灯泡达到使用寿命时，必须更换灯泡模块，否则投影机无法开机。更换灯泡时，请按照第 44-45 页“更换灯泡”中列出的步骤进行操作。

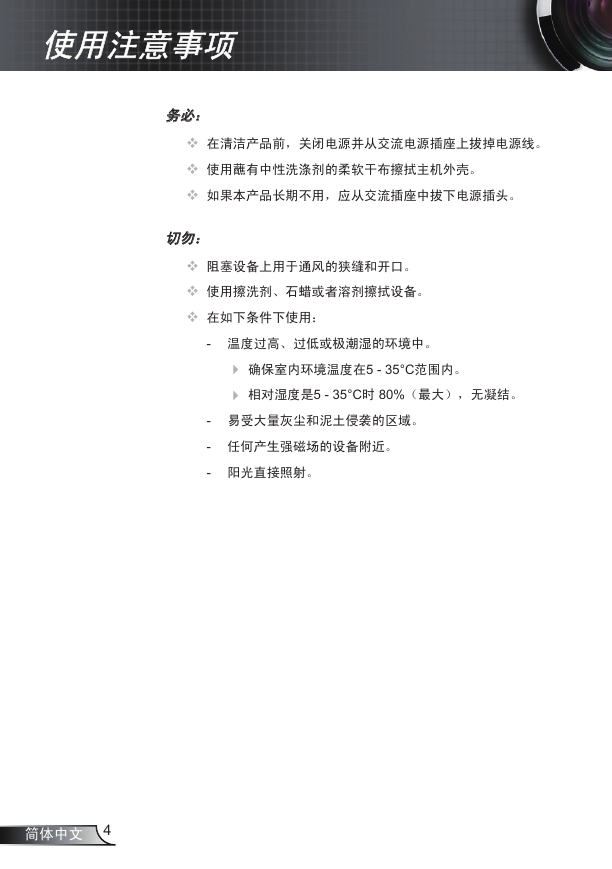

使用注意事项务必：  在清洁产品前，关闭电源并从交流电源插座上拔掉电源线。  使用蘸有中性洗涤剂的柔软干布擦拭主机外壳。  如果本产品长期不用，应从交流插座中拔下电源插头。切勿：  阻塞设备上用于通风的狭缝和开口。  使用擦洗剂、石蜡或者溶剂擦拭设备。  在如下条件下使用： - 温度过高、过低或极潮湿的环境中。  确保室内环境温度在5 - 35°C范围内。  相对湿度是5 - 35°C时 80%（最大），无凝结。 - 易受大量灰尘和泥土侵袭的区域。 - 任何产生强磁场的设备附近。 - 阳光直接照射。简体中文 4

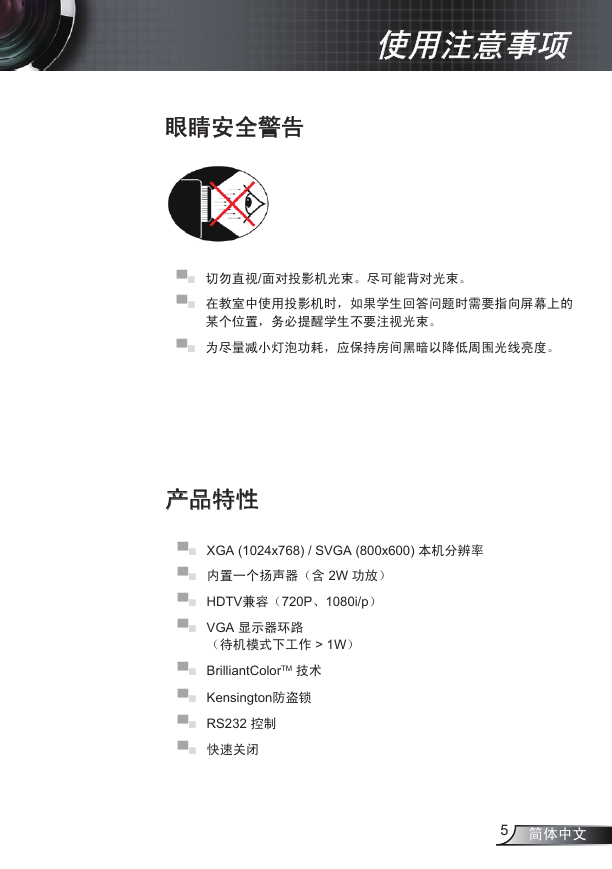

使用注意事项眼睛安全警告 ▀■ 切勿直视/面对投影机光束。尽可能背对光束。 ▀■ 在教室中使用投影机时，如果学生回答问题时需要指向屏幕上的某个位置，务必提醒学生不要注视光束。 ▀■ 为尽量减小灯泡功耗，应保持房间黑暗以降低周围光线亮度。产品特性 ▀■ XGA (1024x768) / SVGA (800x600) 本机分辨率 ▀■ 内置一个扬声器（含 2W 功放） ▀■ HDTV兼容（720P、1080i/p） ▀■ VGA 显示器环路（待机模式下工作 > 1W） ▀■ BrilliantColorTM 技术 ▀■ Kensington防盗锁 ▀■ RS232 控制 ▀■ 快速关闭 5 简体中文

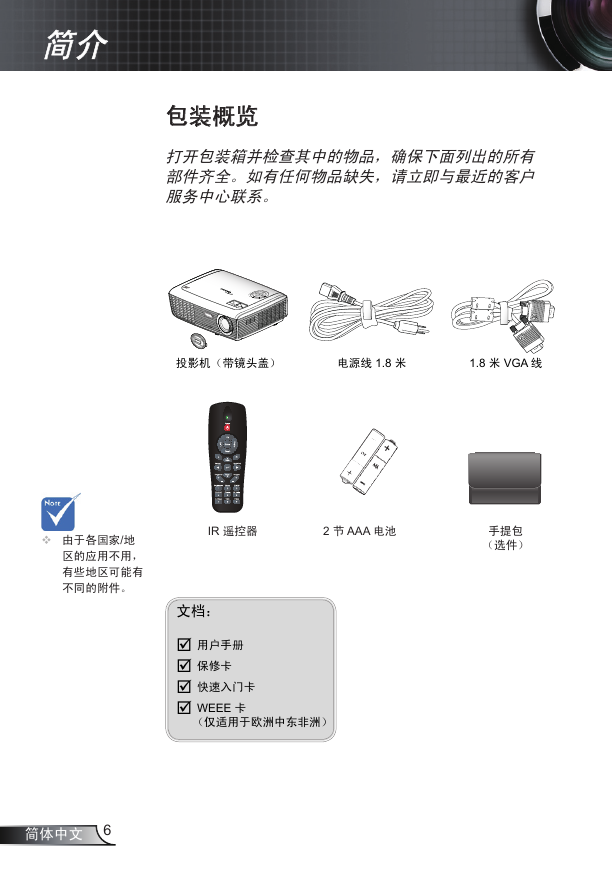

简介包装概览打开包装箱并检查其中的物品，确保下面列出的所有部件齐全。如有任何物品缺失，请立即与最近的客户服务中心联系。投影机（带镜头盖）电源线 1.8 米 1.8 米 VGA 线  由于各国家/地区的应用不用，有些地区可能有不同的附件。 IR 遥控器 2 节 AAA 电池手提包（选件）文档：  用户手册  保修卡  快速入门卡  WEEE 卡（仅适用于欧洲中东非洲）简体中文 6

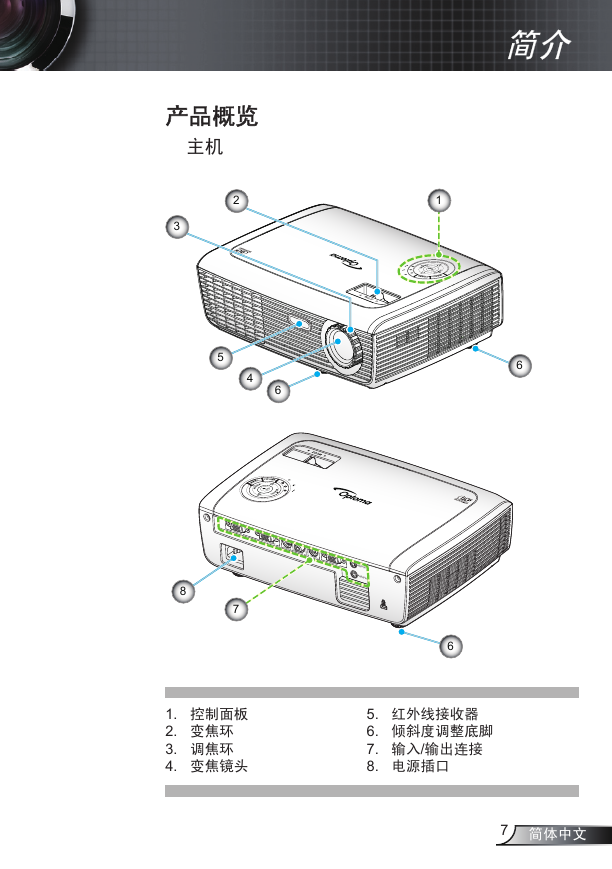

简介 6 产品概览主机 2 3 5 4 6 VGA2- IN VGA1- IN / SCART S-VIDEO VIDEO RS232 VGA-OUT AUDIO-OUT AUDIO-IN 8 7 1 6 1. 控制面板 2. 变焦环 3. 调焦环 4. 变焦镜头 5. 红外线接收器 6. 倾斜度调整底脚 7. 输入/输出连接 8. 电源插口 7 简体中文

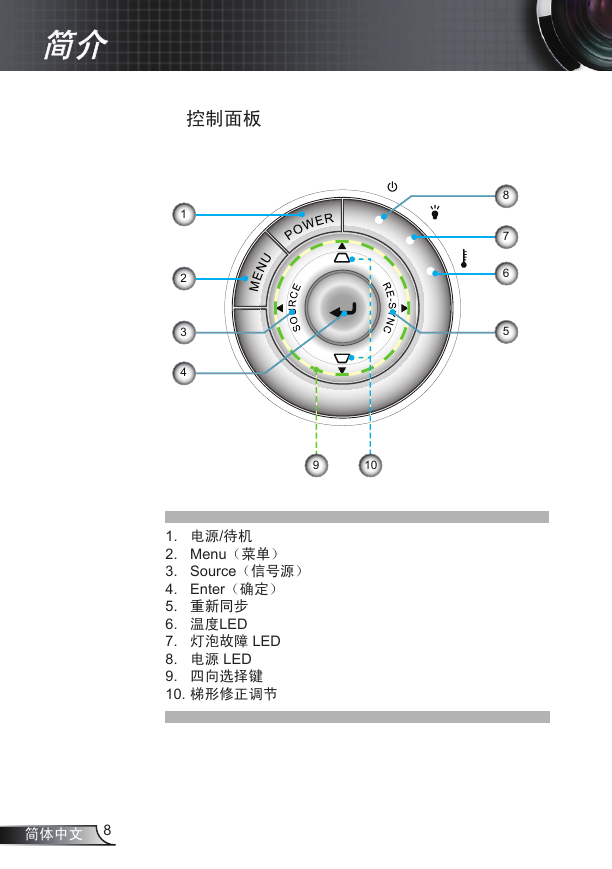

简介控制面板 8 7 6 5 1 2 3 4 9 10 1. 电源/待机 2. Menu（菜单） 3. Source（信号源） 4. Enter（确定） 5. 重新同步 6. 温度LED 7. 灯泡故障 LED 8. 电源 LED 9. 四向选择键 10. 梯形修正调节简体中文 8
