型号 : AL-1035 数码多功能一体机操作向导

4 扫描功能扫描概述 ........................................................... 27 从机器扫描（扫描至 USB）............................. 28 从遵守 TWAIN 的应用程序扫描（PC 扫描）... 29 ● 扫描仪驱动程序设置....................................... 30 ● 预览屏幕......................................................... 31 5 故障处理故障处理 ........................................................... 32 ● 机器／复印故障.............................................. 33 ● 软件安装故障 ................................................. 35 ● 打印和扫描故障.............................................. 37 清除卡纸 ........................................................... 40 机器状态的指示灯显示及解决方法 ................... 41 错误代码及解决方法 ......................................... 50 6 日常维护更换墨粉组件.................................................... 51 清洁原稿台和原稿盖板 ..................................... 52 保存消耗品 ....................................................... 53 ● 正确的存放 ..................................................... 53 目录 1 使用机器之前零部件名称和功能............................................... 3 ● 操作面板............................................................5 打开和关闭电源 .................................................. 6 ● 打开电源............................................................6 ● 关闭电源............................................................6 装纸 .................................................................... 7 ● 纸张...................................................................7 ● 装纸...................................................................9 在复印、打印和扫描模式下操作 ....................... 10 软件安装 ........................................................... 11 ● 安装软件之前 ..................................................11 ● 安装软件..........................................................12 ● 连接至计算机 ..................................................13 2 复印功能普通复印 ........................................................... 14 ● 使复印件加深或变浅........................................15 ● 设置复印份数 ..................................................15 缩小／放大／变倍............................................. 16 ● 手动选择倍率 ..................................................16 便捷的复印功能 ................................................ 17 ● 将两张原稿复印到一张纸上（2 合 1 复印）....17 ● 身份证件复印 ..................................................18 3 打印功能基本打印 ........................................................... 19 ● 从 “开始”按钮打开打印驱动程序 .................20 打印驱动程序设置屏幕...................................... 21 设置高级打印功能............................................. 22 ● 在同一页上打印多个页面（多合一打印）.......22 ● 使打印图象适合纸张（自适应纸张大小）.......23 ● 将打印图象旋转 180 度（旋转 180 度）..........23 ● 放大／缩小打印图象（缩放）.........................24 ● 调节图象的浓度（图象调整）.........................24 ● 在打印页面上添加水印（水印）......................25 保存常用的打印设置 ......................................... 26 ● 保存打印时的设置（自定义设置）..................26 1

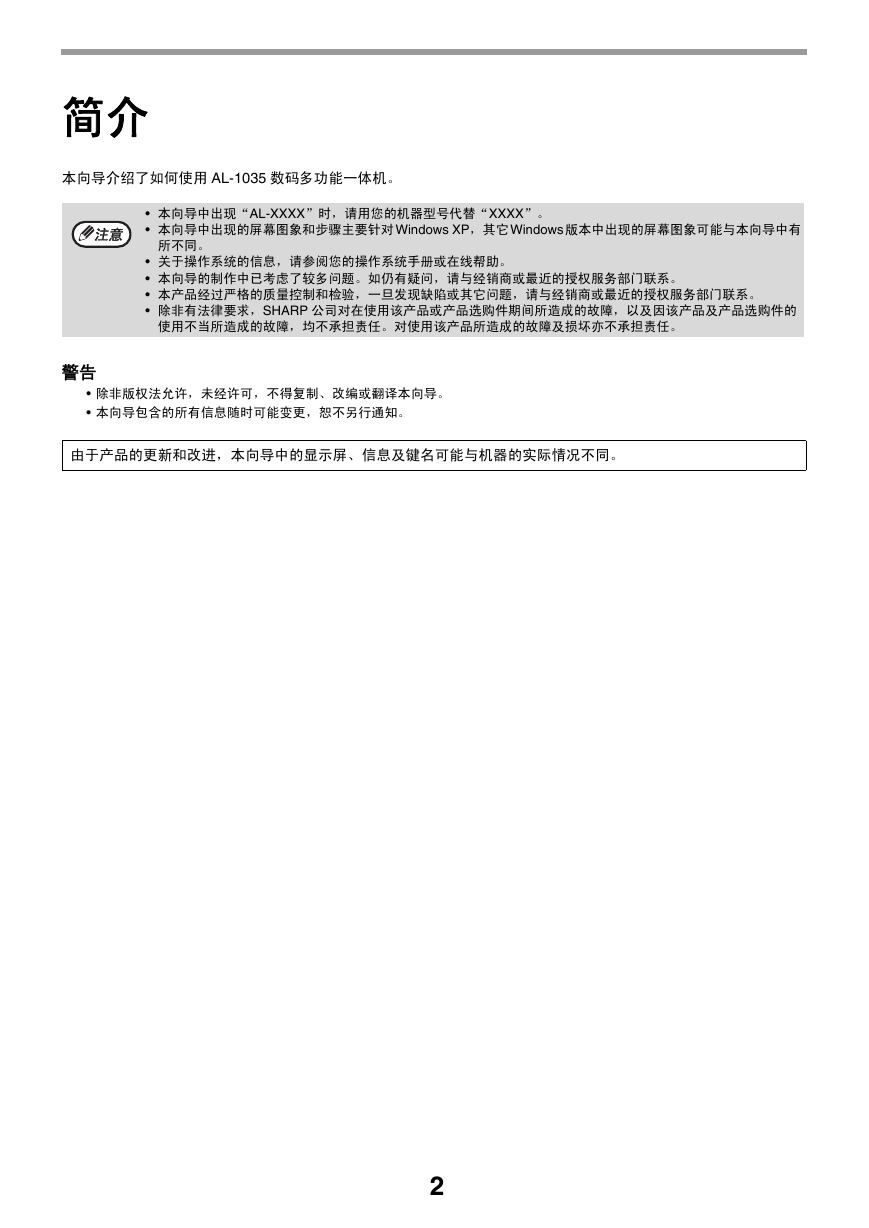

简介本向导介绍了如何使用 AL-1035 数码多功能一体机。 • 本向导中出现“AL-XXXX”时，请用您的机器型号代替“XXXX”。 • 本向导中出现的屏幕图象和步骤主要针对 Windows XP，其它Windows 版本中出现的屏幕图象可能与本向导中有所不同。 • 关于操作系统的信息，请参阅您的操作系统手册或在线帮助。 • 本向导的制作中已考虑了较多问题。如仍有疑问，请与经销商或最近的授权服务部门联系。 • 本产品经过严格的质量控制和检验，一旦发现缺陷或其它问题，请与经销商或最近的授权服务部门联系。 • 除非有法律要求，SHARP 公司对在使用该产品或产品选购件期间所造成的故障，以及因该产品及产品选购件的使用不当所造成的故障，均不承担责任。对使用该产品所造成的故障及损坏亦不承担责任。警告 • 除非版权法允许，未经许可，不得复制、改编或翻译本向导。 • 本向导包含的所有信息随时可能变更，恕不另行通知。由于产品的更新和改进，本向导中的显示屏、信息及键名可能与机器的实际情况不同。 2

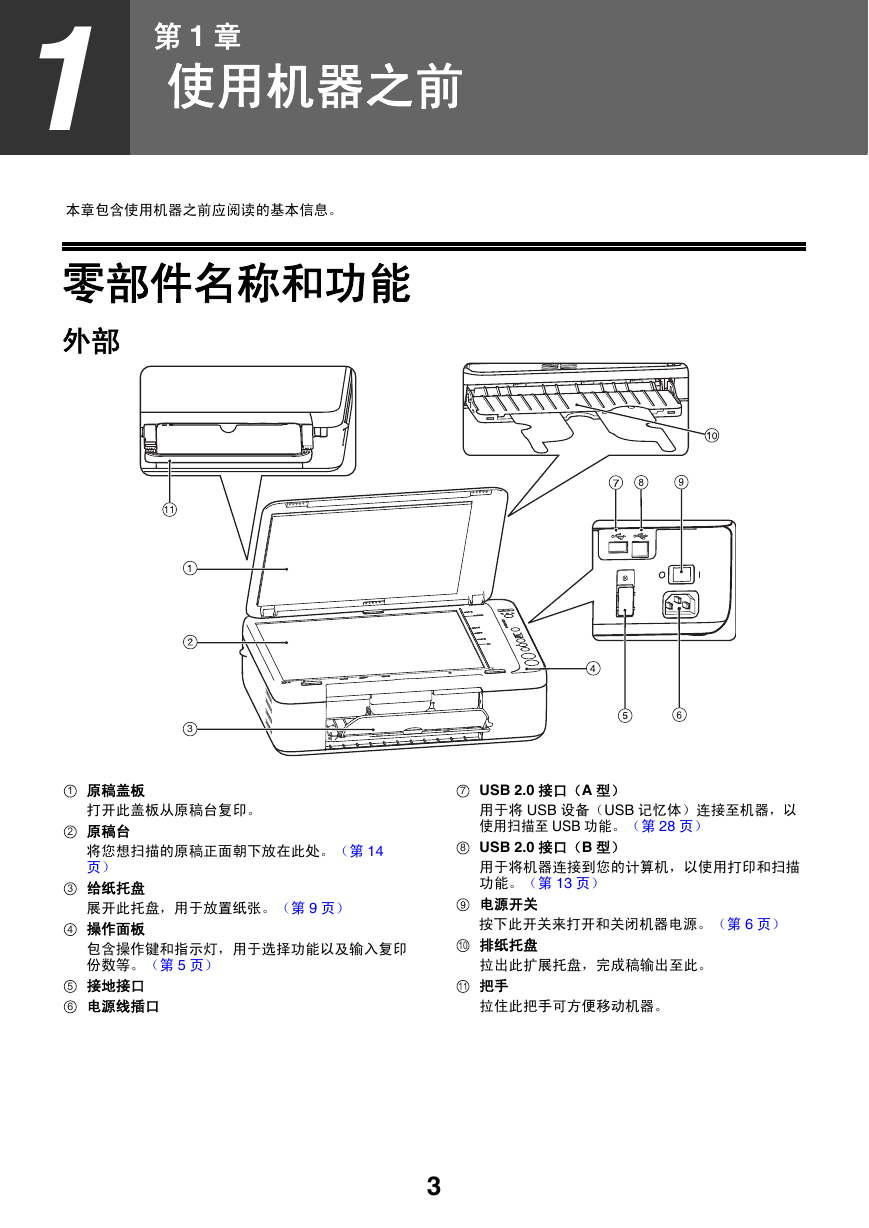

1 第 1 章使用机器之前本章包含使用机器之前应阅读的基本信息。零部件名称和功能外部 11 3 1 2 3 4 5 6 原稿盖板打开此盖板从原稿台复印。原稿台将您想扫描的原稿正面朝下放在此处。（第 14 页）给纸托盘展开此托盘，用于放置纸张。（第 9 页）操作面板包含操作键和指示灯，用于选择功能以及输入复印份数等。（第 5 页）接地接口电源线插口 3 7 8 USB 2.0 接口（A 型）用于将 USB 设备（USB 记忆体）连接至机器，以使用扫描至 USB 功能。（第 28 页） USB 2.0 接口（B 型）用于将机器连接到您的计算机，以使用打印和扫描功能。（第 13 页）电源开关按下此开关来打开和关闭机器电源。（第 6 页） 10 排纸托盘拉出此扩展托盘，完成稿输出至此。把手拉住此把手可方便移动机器。 11

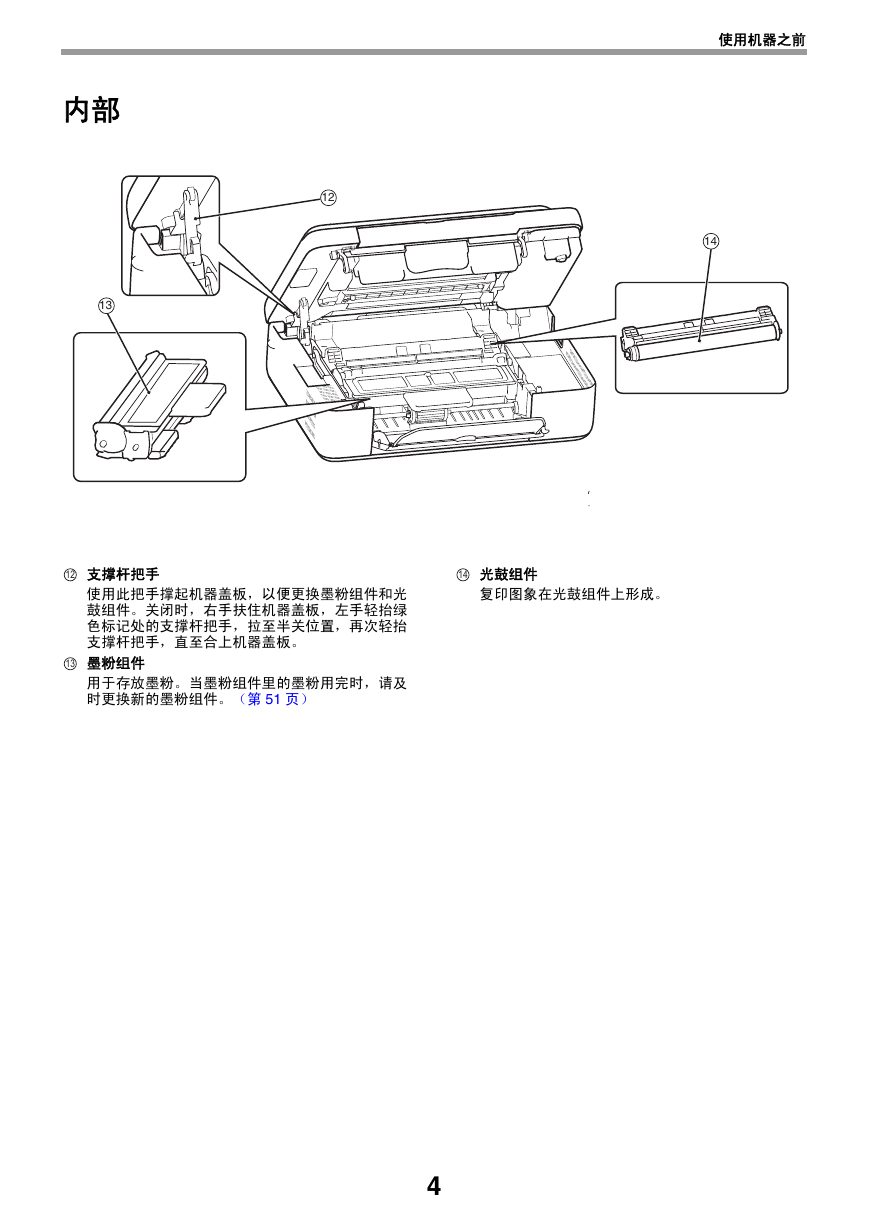

内部 13 12 使用机器之前 14 12 13 支撑杆把手使用此把手撑起机器盖板，以便更换墨粉组件和光鼓组件。关闭时，右手扶住机器盖板，左手轻抬绿色标记处的支撑杆把手，拉至半关位置，再次轻抬支撑杆把手，直至合上机器盖板。墨粉组件用于存放墨粉。当墨粉组件里的墨粉用完时，请及时更换新的墨粉组件。（第 51 页） 14 光鼓组件复印图象在光鼓组件上形成。 4

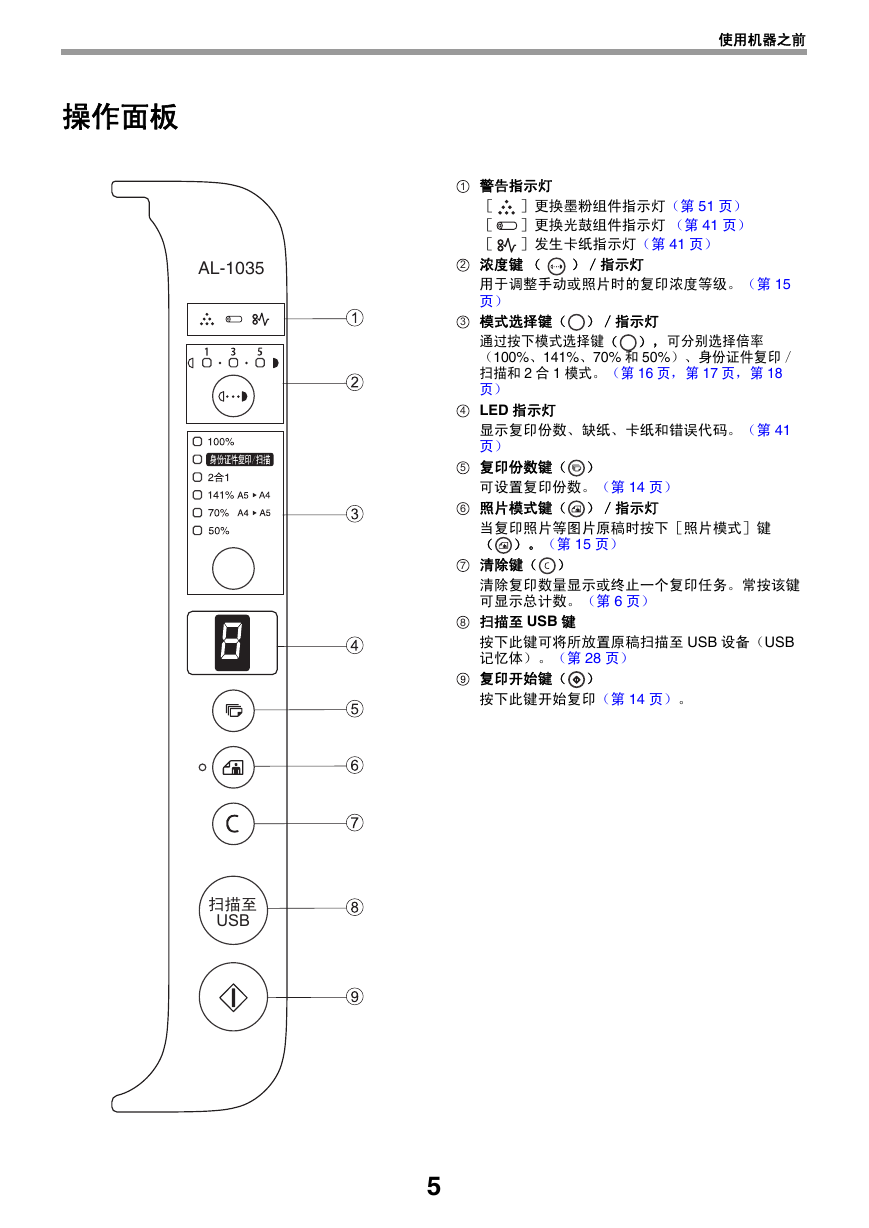

操作面板 AL-1035 使用机器之前 1 2 3 4 5 6 7 8 ）／指示灯警告指示灯［］更换墨粉组件指示灯（第 51 页）［］更换光鼓组件指示灯（第 41 页）［］发生卡纸指示灯（第 41 页）浓度键（用于调整手动或照片时的复印浓度等级。（第 15 页）模式选择键（）／指示灯通过按下模式选择键（），可分别选择倍率（100%、141%、70% 和 50%）、身份证件复印／扫描和 2 合 1 模式。（第 16 页，第 17 页，第 18 页） LED 指示灯显示复印份数、缺纸、卡纸和错误代码。（第 41 页）复印份数键（）可设置复印份数。（第 14 页）照片模式键（）／指示灯当复印照片等图片原稿时按下［照片模式］键（）。（第 15 页）清除键（）清除复印数量显示或终止一个复印任务。常按该键可显示总计数。（第 6 页）扫描至 USB 键按下此键可将所放置原稿扫描至 USB 设备（USB 记忆体）。（第 28 页）复印开始键（）按下此键开始复印（第 14 页）。 USB 5

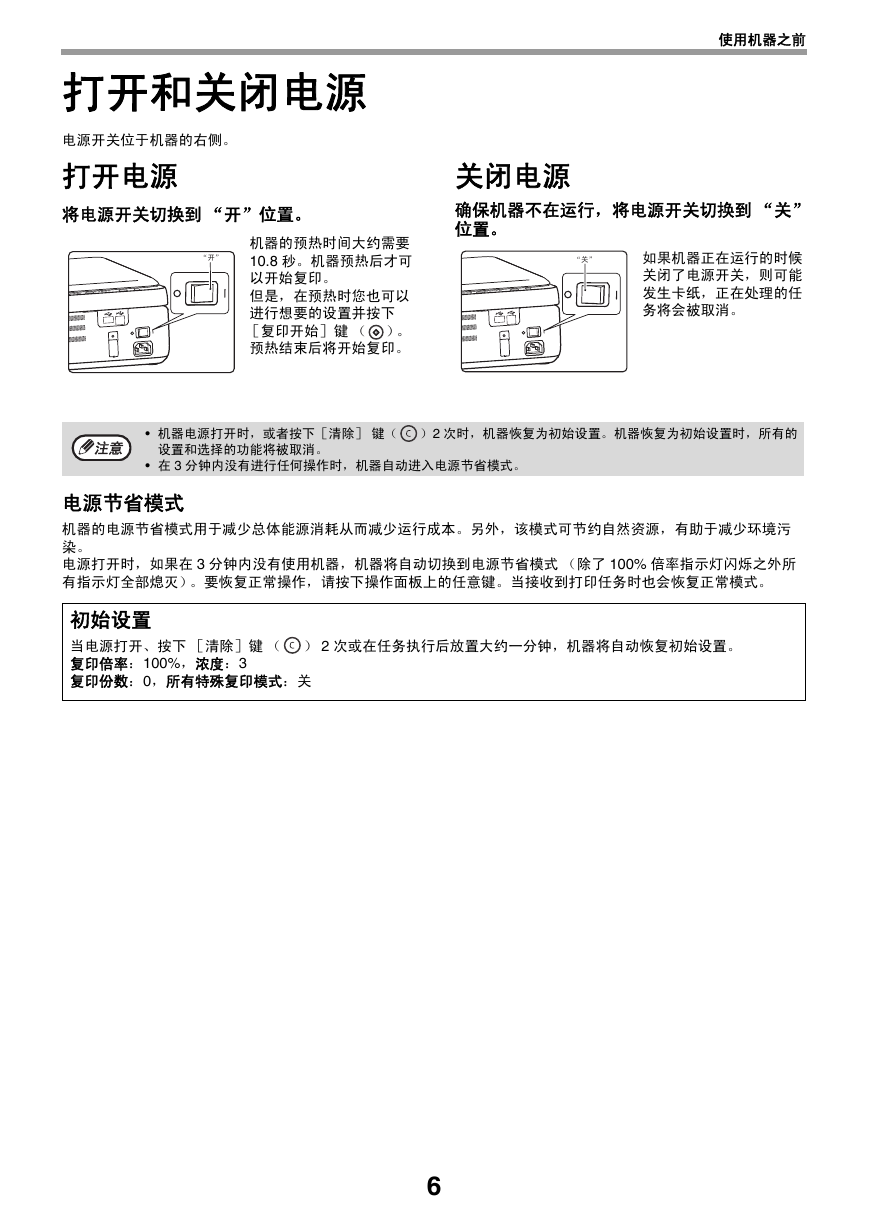

打开和关闭电源电源开关位于机器的右侧。打开电源将电源开关切换到 “开”位置。机器的预热时间大约需要 10.8 秒。机器预热后才可以开始复印。但是，在预热时您也可以进行想要的设置并按下［复印开始］键（）。预热结束后将开始复印。使用机器之前关闭电源确保机器不在运行，将电源开关切换到 “关” 位置。如果机器正在运行的时候关闭了电源开关，则可能发生卡纸，正在处理的任务将会被取消。 • 机器电源打开时，或者按下［清除］键（）2 次时，机器恢复为初始设置。机器恢复为初始设置时，所有的设置和选择的功能将被取消。 • 在 3 分钟内没有进行任何操作时，机器自动进入电源节省模式。电源节省模式机器的电源节省模式用于减少总体能源消耗从而减少运行成本。另外，该模式可节约自然资源，有助于减少环境污染。电源打开时，如果在 3 分钟内没有使用机器，机器将自动切换到电源节省模式（除了 100% 倍率指示灯闪烁之外所有指示灯全部熄灭）。要恢复正常操作，请按下操作面板上的任意键。当接收到打印任务时也会恢复正常模式。初始设置当电源打开、按下［清除］键（） 2 次或在任务执行后放置大约一分钟，机器将自动恢复初始设置。复印倍率： 100%，浓度：3 复印份数： 0，所有特殊复印模式：关 6

使用机器之前装纸当给纸托盘上没有复印纸时，纸张缺少指示灯（）将点亮。正常复印和打印前，排纸托盘必须打开，否则不进行预热动作。纸张为了取得最佳效果，请采用 SHARP 推荐的纸张。纸张类型尺寸重量容量 A4 A5 A6 B5 *1 B6 16K 标准纸再生纸厚质纸 *4 薄纸 56g/m2 到 128g/m2 *2 50 张 *3 （标准纸：80g/m2 ，装纸高度低于纸张尺寸导板的限制。） 91g/m2 到 128g/m2 － 56g/m2 到 59 g/m2 － *1 B5 尺寸纸张复印时以 16K 检知。 *2 进行大量复印或使用 80g/m2 的纸张进行打印时，请在打印满 10 张时清空排纸托盘。累计超过 10 张时可能会发生堆积错误。 *3 根据纸张重量不同，给纸托盘上可装入纸张的数量也有所不同。 *4 使用厚质纸发生给纸异常时，则一张一张地将厚质纸从给纸托盘装入。特殊纸张使用特殊纸张时请遵循以下标准。 ● 如果必须使用非 SHARP 推荐的纸张，请使用给纸托盘以每次一张的方式进行操作（不要尝试连续复印或打印）。 ● 市场上的特殊纸张多种多样，有一些不能在本机器中使用。使用特殊纸张前，请与您的授权服务部门联系。 ● 使用非 SHARP 推荐纸张以前，请先进行一张复印测试以检查纸张是否合适。 7
