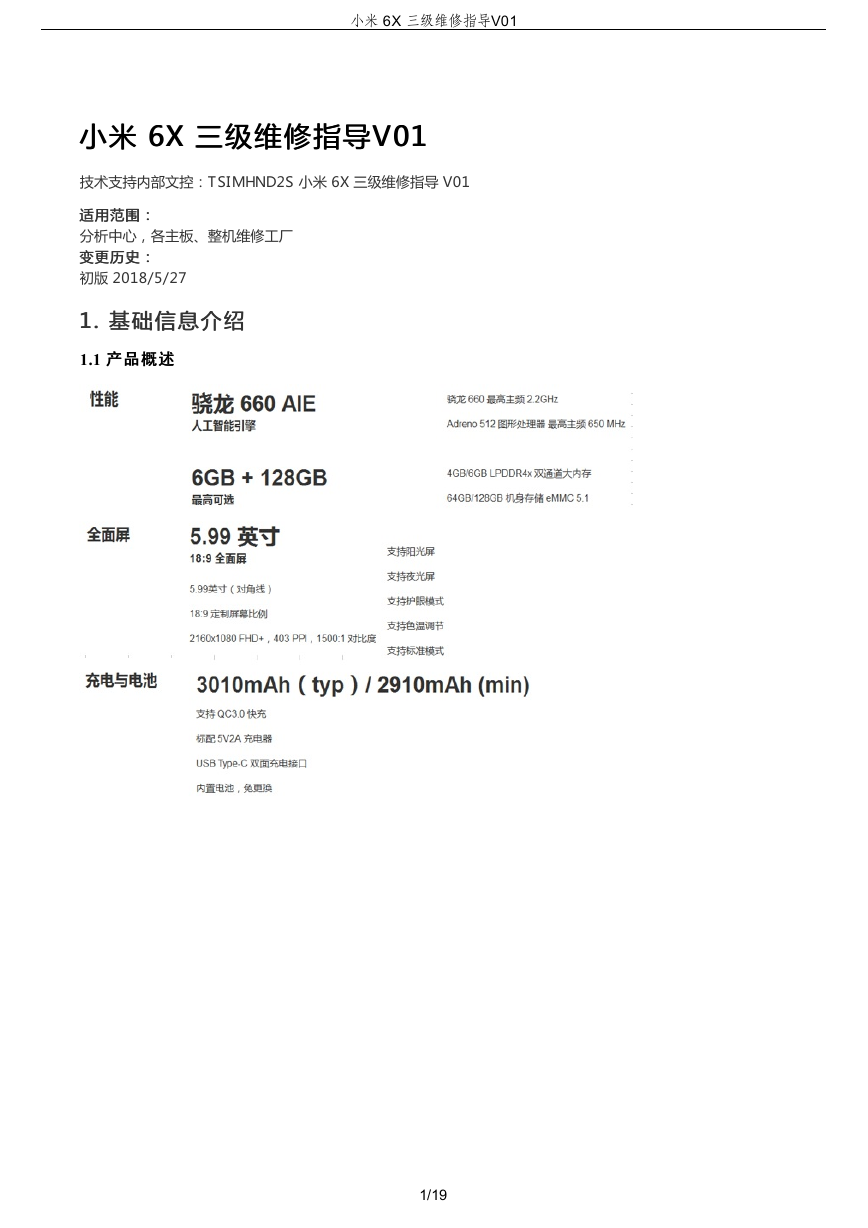

⼩⽶ 6X 三级维修指导V01 小米 6X 三级维修指导V01 小米 6X 三级维修指导V01 技术支持内部文控：TSIMHND2S 小米 6X 三级维修指导 V01 适用范围：适用范围：分析中心，各主板、整机维修工厂变更历史：变更历史：初版 2018/5/27 1. 基础信息介绍 1. 基础信息介绍 1.1 产品概述产品概述 1/19

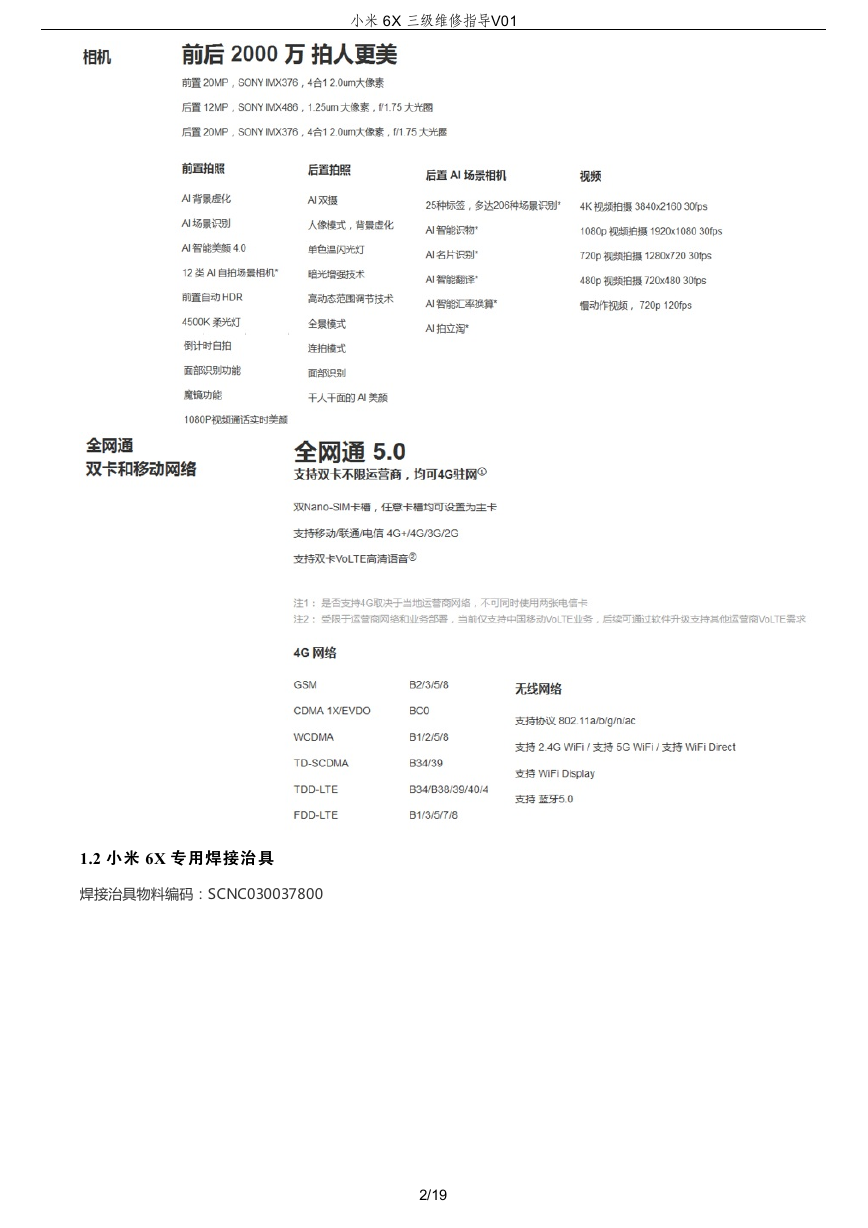

⼩⽶ 6X 三级维修指导V01 1.2 ⼩⽶⼩⽶ 6X 专⽤焊接治具专⽤焊接治具焊接治具物料编码：SCNC030037800 2/19

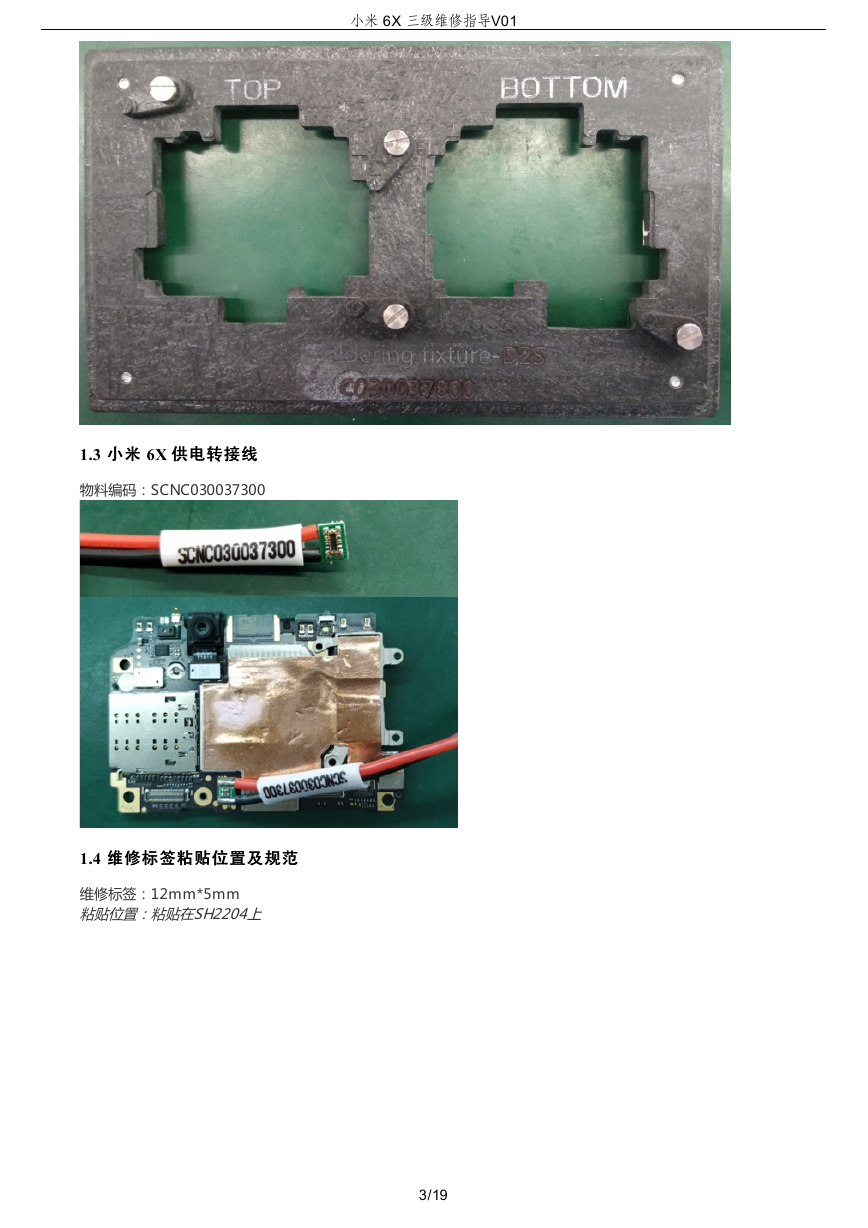

⼩⽶ 6X 三级维修指导V01 1.3 ⼩⽶⼩⽶ 6X 供电转接线供电转接线物料编码：SCNC030037300 1.4 维修标签粘贴位置及规范维修标签粘贴位置及规范维修标签：12mm*5mm 粘贴位置：粘贴在SH2204上 3/19

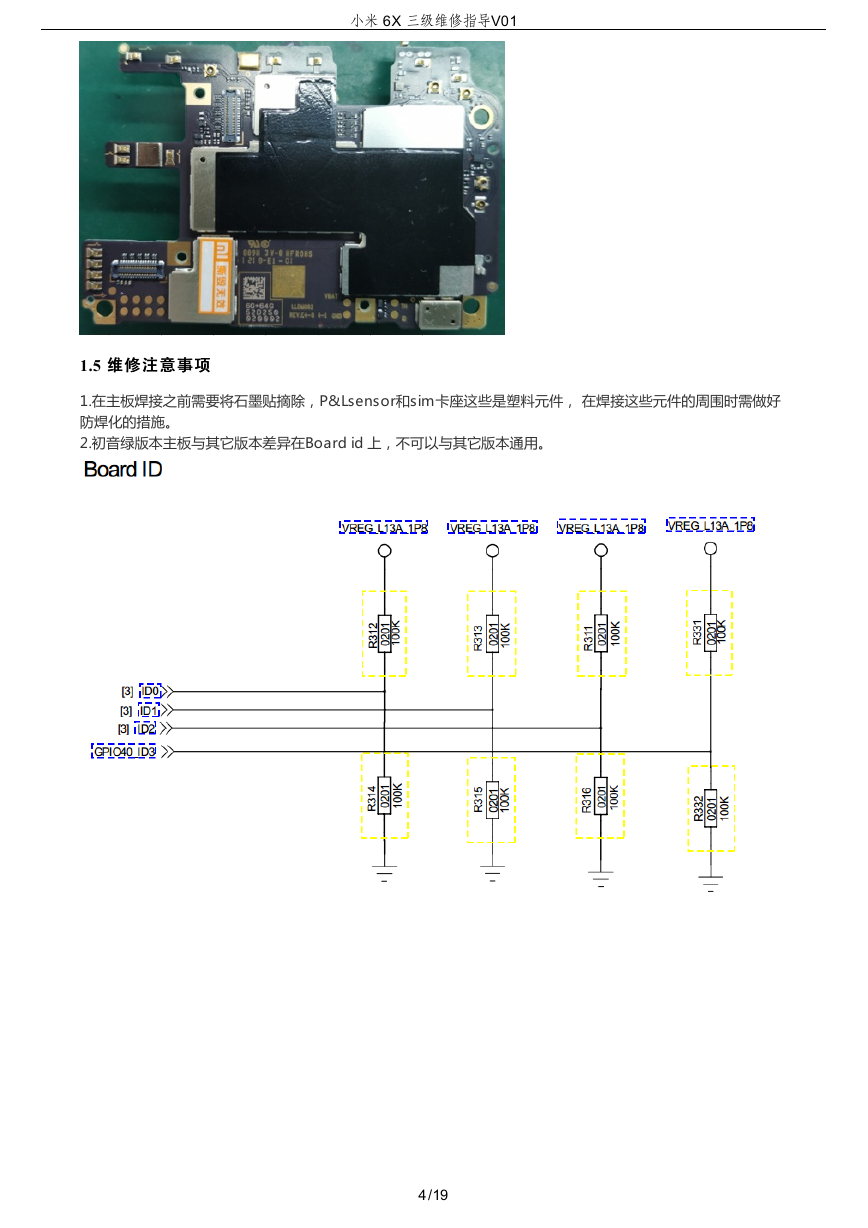

⼩⽶ 6X 三级维修指导V01 1.5 维修注意事项维修注意事项 1.在主板焊接之前需要将石墨贴摘除，P&Lsensor和sim卡座这些是塑料元件，在焊接这些元件的周围时需做好防焊化的措施。 2.初音绿版本主板与其它版本差异在Board id 上，不可以与其它版本通用。 4/19

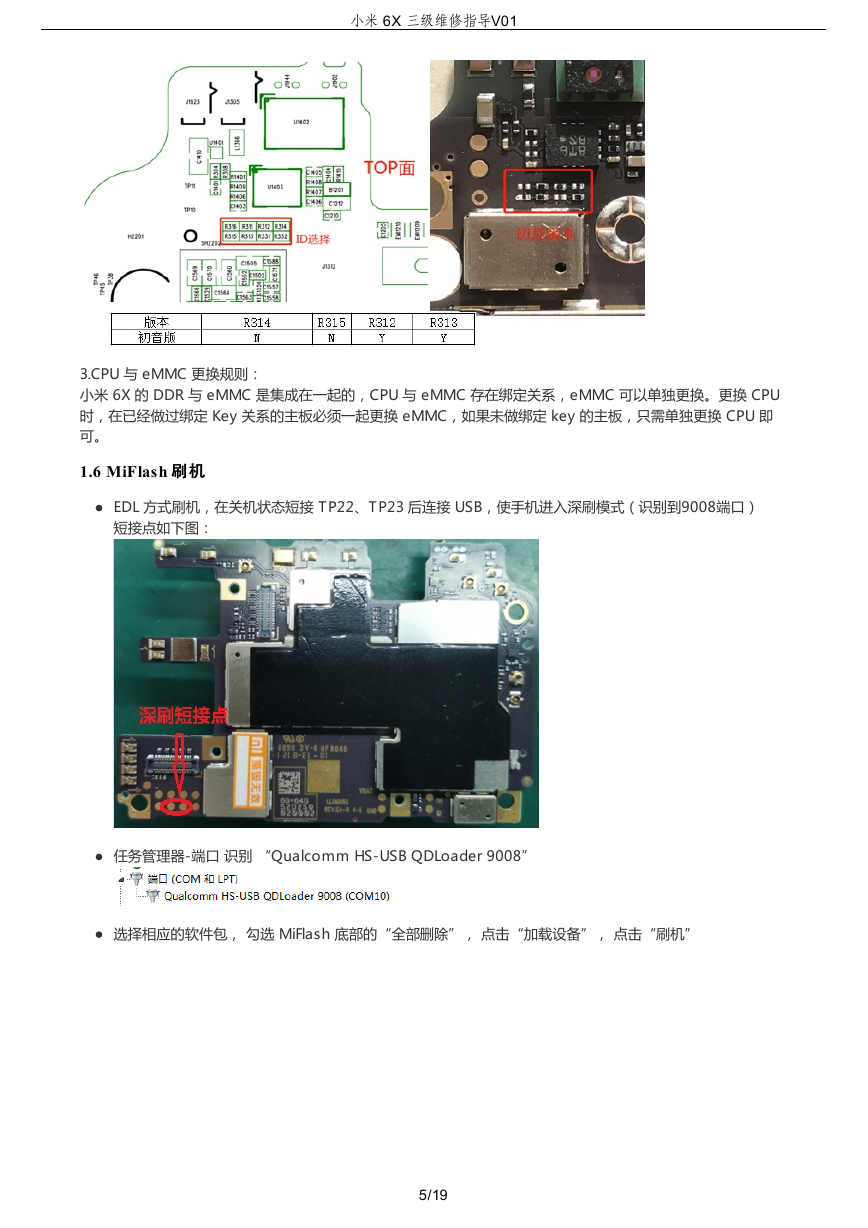

⼩⽶ 6X 三级维修指导V01 3.CPU 与 eMMC 更换规则：小米 6X 的 DDR 与 eMMC 是集成在一起的，CPU 与 eMMC 存在绑定关系，eMMC 可以单独更换。更换 CPU 时，在已经做过绑定 Key 关系的主板必须一起更换 eMMC，如果未做绑定 key 的主板，只需单独更换 CPU 即可。 1.6 MiFlash 刷机刷机 EDL 方式刷机，在关机状态短接 TP22、TP23 后连接 USB，使手机进入深刷模式（识别到9008端口）短接点如下图：任务管理器-端口识别 “Qualcomm HS-USB QDLoader 9008” 选择相应的软件包，勾选 MiFlash 底部的“全部删除”，点击“加载设备”，点击“刷机” 5/19

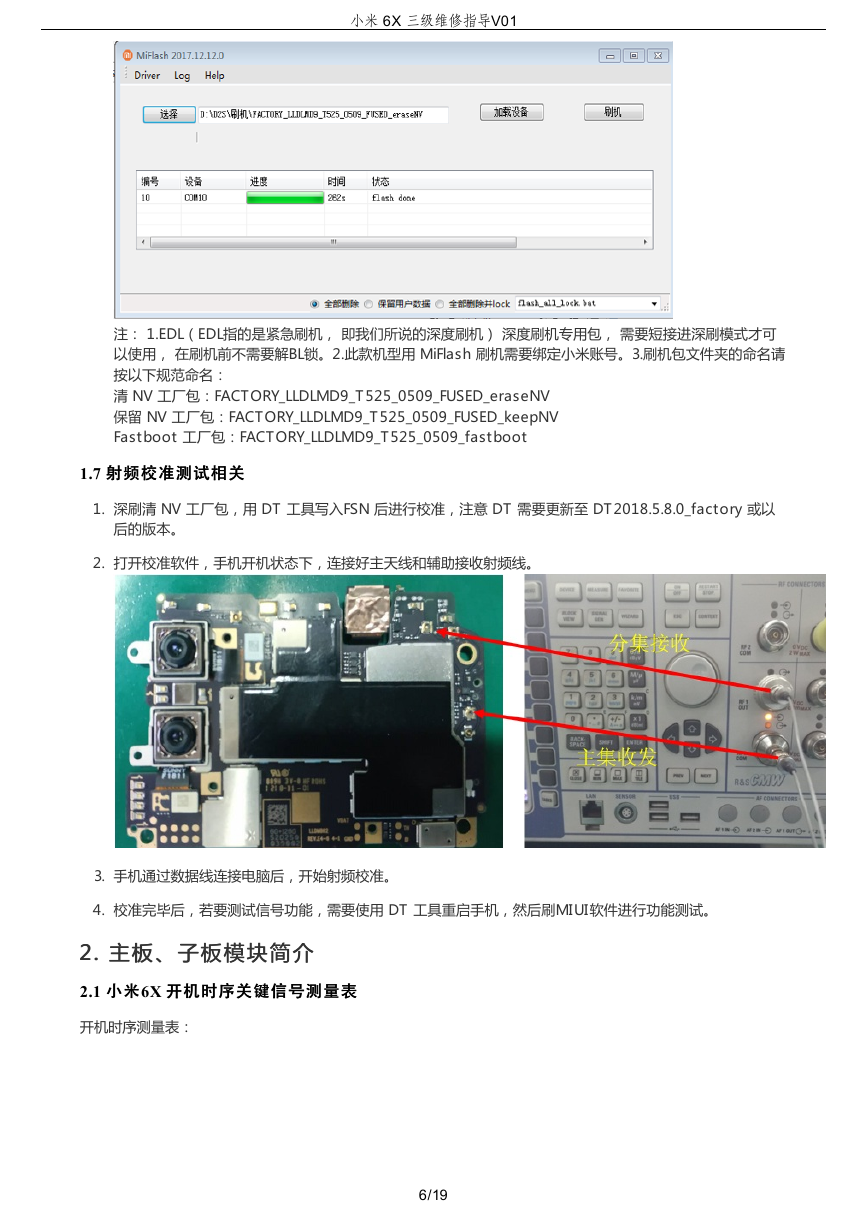

⼩⽶ 6X 三级维修指导V01 注： 1.EDL（EDL指的是紧急刷机，即我们所说的深度刷机）深度刷机专用包，需要短接进深刷模式才可以使用，在刷机前不需要解BL锁。2.此款机型用 MiFlash 刷机需要绑定小米账号。3.刷机包文件夹的命名请按以下规范命名：清 NV 工厂包：FACTORY_LLDLMD9_T525_0509_FUSED_eraseNV 保留 NV 工厂包：FACTORY_LLDLMD9_T525_0509_FUSED_keepNV Fastboot 工厂包：FACTORY_LLDLMD9_T525_0509_fastboot 1.7 射频校准测试相关射频校准测试相关 1. 深刷清 NV 工厂包，用 DT 工具写入FSN 后进行校准，注意 DT 需要更新至 DT2018.5.8.0_factory 或以后的版本。 2. 打开校准软件，手机开机状态下，连接好主天线和辅助接收射频线。 3. 手机通过数据线连接电脑后，开始射频校准。 4. 校准完毕后，若要测试信号功能，需要使用 DT 工具重启手机，然后刷MIUI软件进行功能测试。 2. 主板、子板模块简介 2. 主板、子板模块简介 2.1 ⼩⽶⼩⽶6X 开机时序关键信号测量表开机时序关键信号测量表开机时序测量表： 6/19

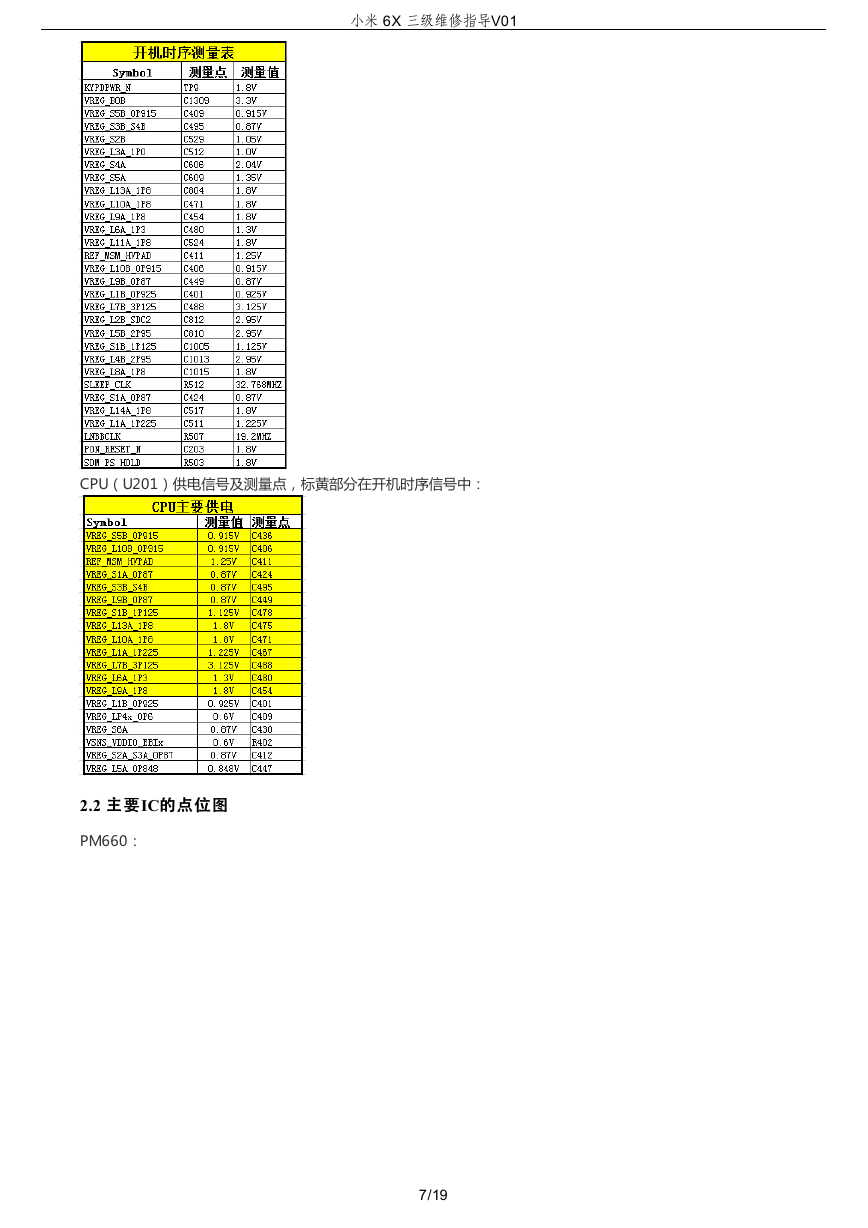

⼩⽶ 6X 三级维修指导V01 CPU（U201）供电信号及测量点，标黄部分在开机时序信号中： 2.2 主要主要IC的点位图的点位图 PM660： 7/19

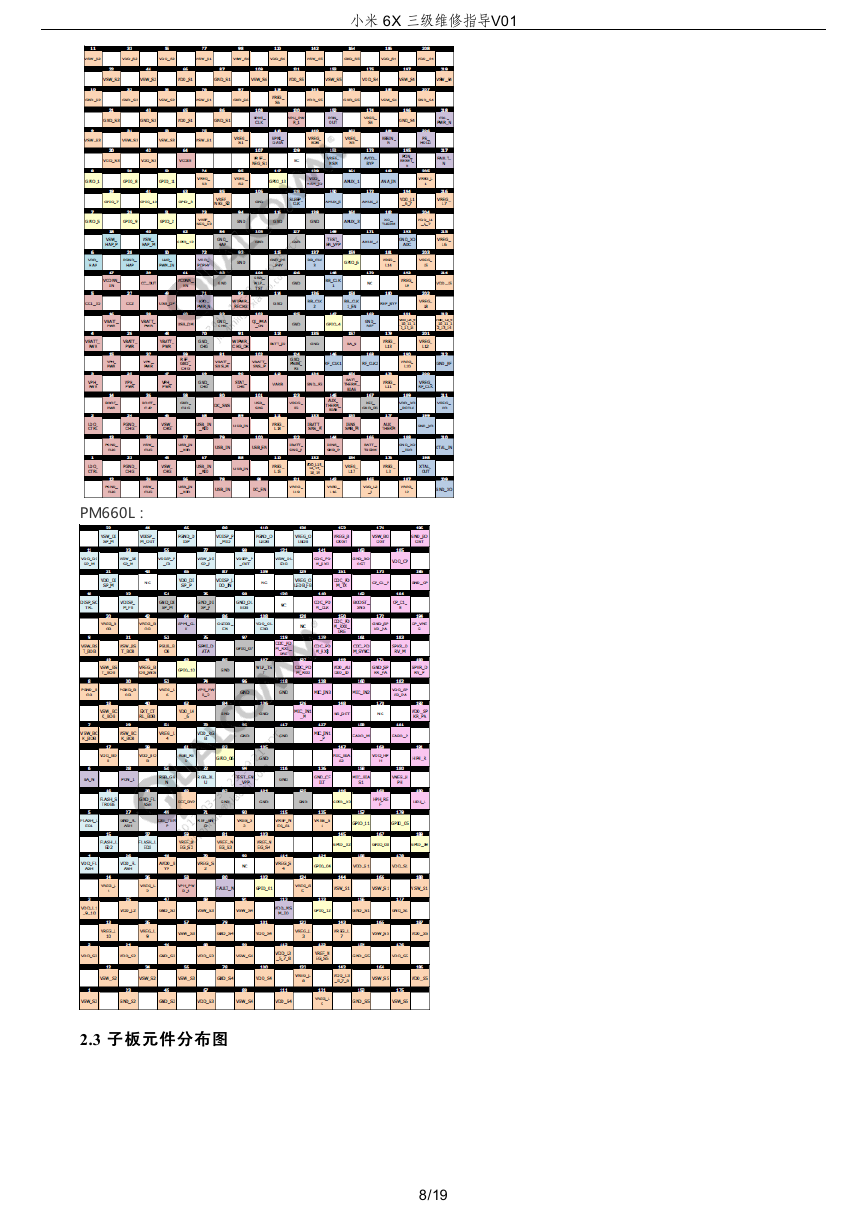

⼩⽶ 6X 三级维修指导V01 PM660L： 2.3 ⼦板元件分布图⼦板元件分布图 8/19
