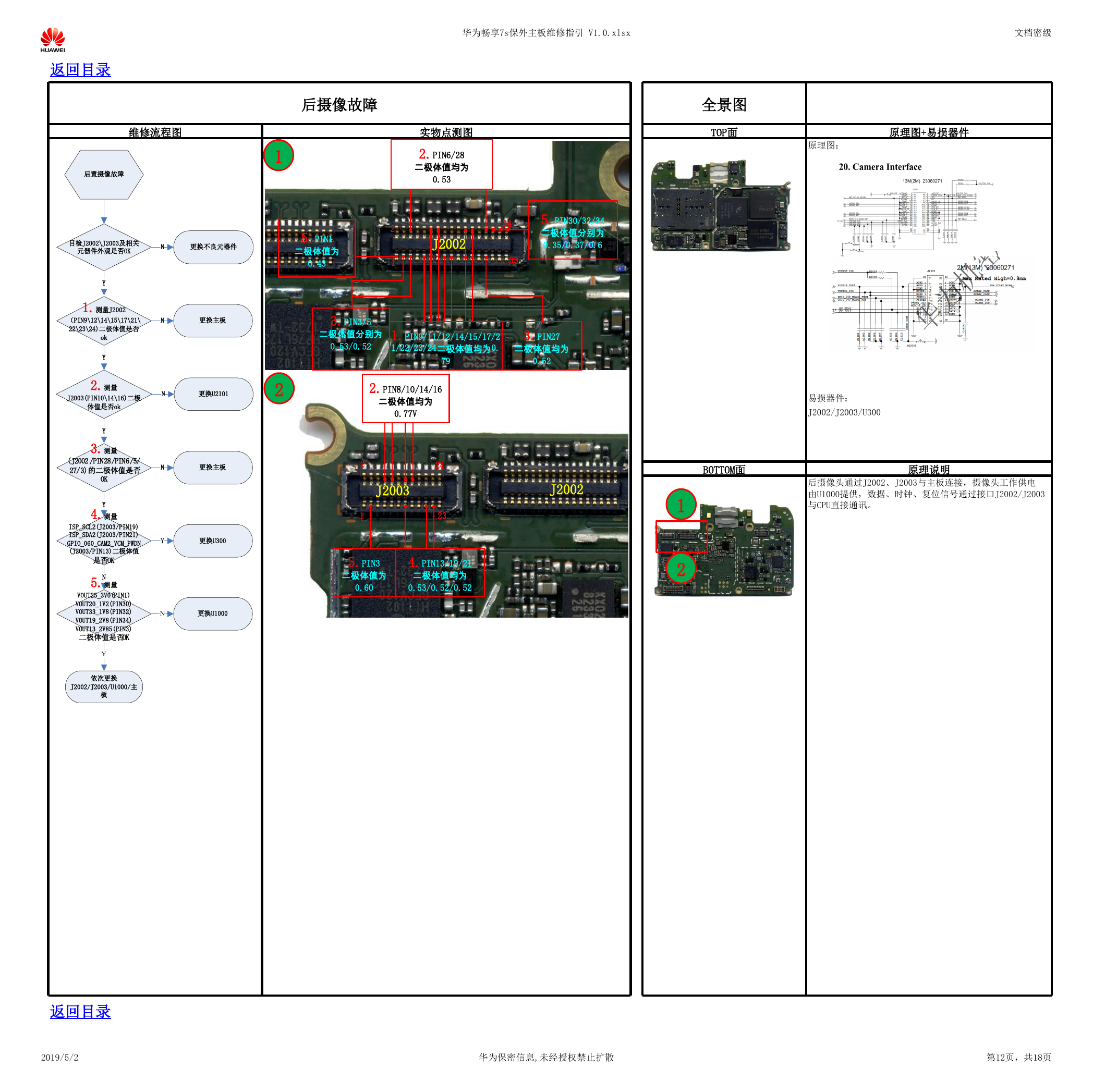

返回目录 维修流程图 后摄像故障 华为畅享7s保外主板维修指引 V1.0.xlsx 文档密级 实物点测图 2.PIN6/28 二极体值均为 0.53 全景图 TOP面 原理图： 原理图+易损器件 1 2 5.PIN1 二极体值为 0.43 2 1 J2002 5.PIN30/32/34 二极体值分别为 0.35/0.37/0.6 34 33 3.PIN3/5 二极体值分别为 0.53/0.52 1.PIN9/11/12/14/15/17/2 1/22/23/24二极体值均为0. 3.PIN27 二极体值均为 79 0.52 易损器件： J2002/J2003/U300 BOTTOM面 原理说明 后摄像头通过J2002、J2003与主板连接，摄像头工作供电 由U1000提供，数据、时钟、复位信号通过接口J2002/J2003 与CPU直接通讯。 J2002 1 2 2.PIN8/10/14/16 二极体值均为 0.77V 2 1 J2003 24 23 5.PIN3 二极体值为 0.60 4.PIN13/19/21 二极体值均为 0.53/0.52/0.52 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第12页，共18页 目检J2002\J2003及相关元器件外观是否OK后置摄像故障2.测量J2003(PIN10\14\16)二极体值是否ok更换不良元器件更换主板N更换主板1.测量J2002（PIN9\12\14\15\17\21\22\23\24)二极体值是否ok更换U2101NYNYYNY4.测量ISP_SCL2(J2003/PIN19)ISP_SDA2(J2003/PIN21)GPIO_060_CAM2_VCM_PWDN(J2003/PIN13)二极体值是否OK更换U300YN3.测量(J2002/PIN28/PIN6/5/27/3)的二极体值是否OK依次更换J2002/J2003/U1000/主板5.测量VOUT25_3V0(PIN1)VOUT20_1V2(PIN30)VOUT33_1V8(PIN32)VOUT19_2V8(PIN34)VOUT13_2V85(PIN3)二极体值是否OK更换U1000NY
