附录梯形图

致谢

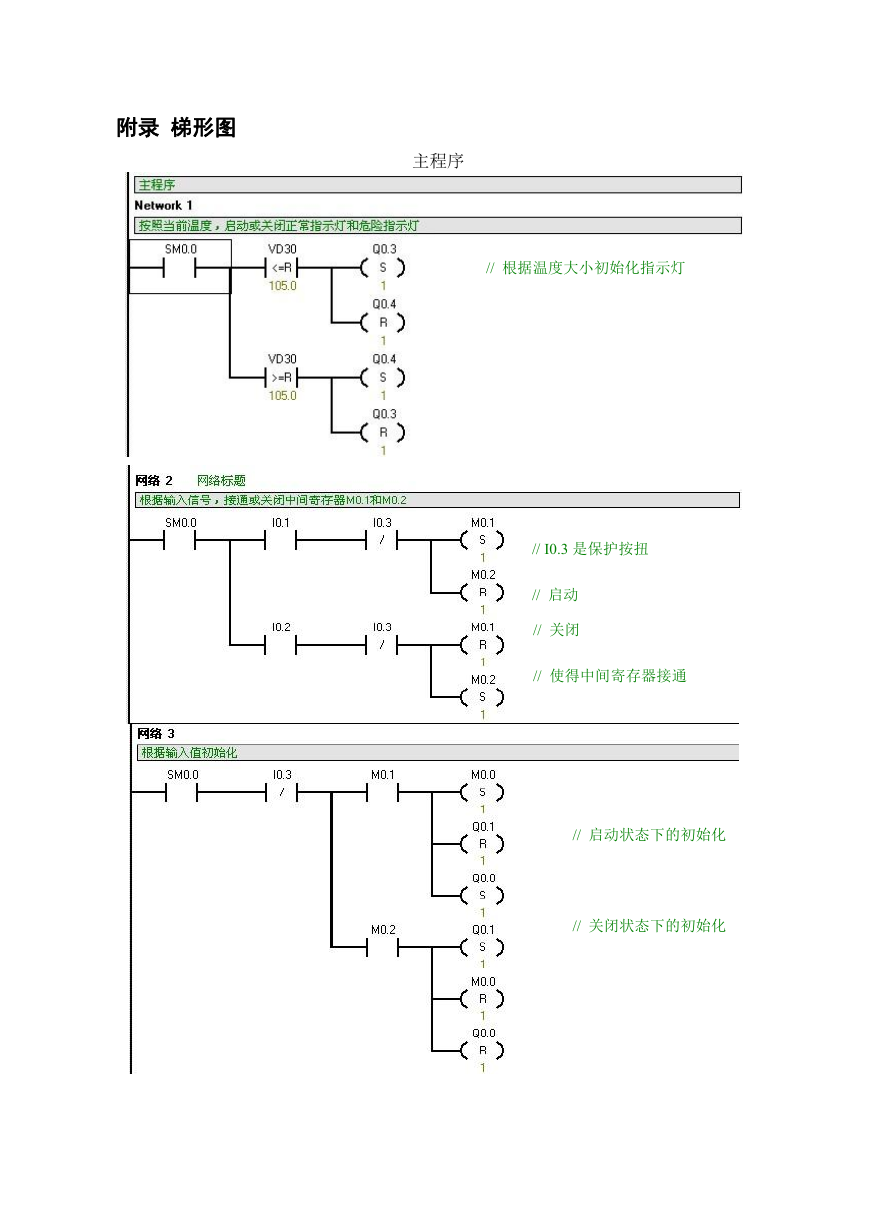

附录梯形图主程序 // 根据温度大小初始化指示灯 // I0.3 是保护按扭 // 启动 // 关闭 // 使得中间寄存器接通 // 启动状态下的初始化 // 关闭状态下的初始化

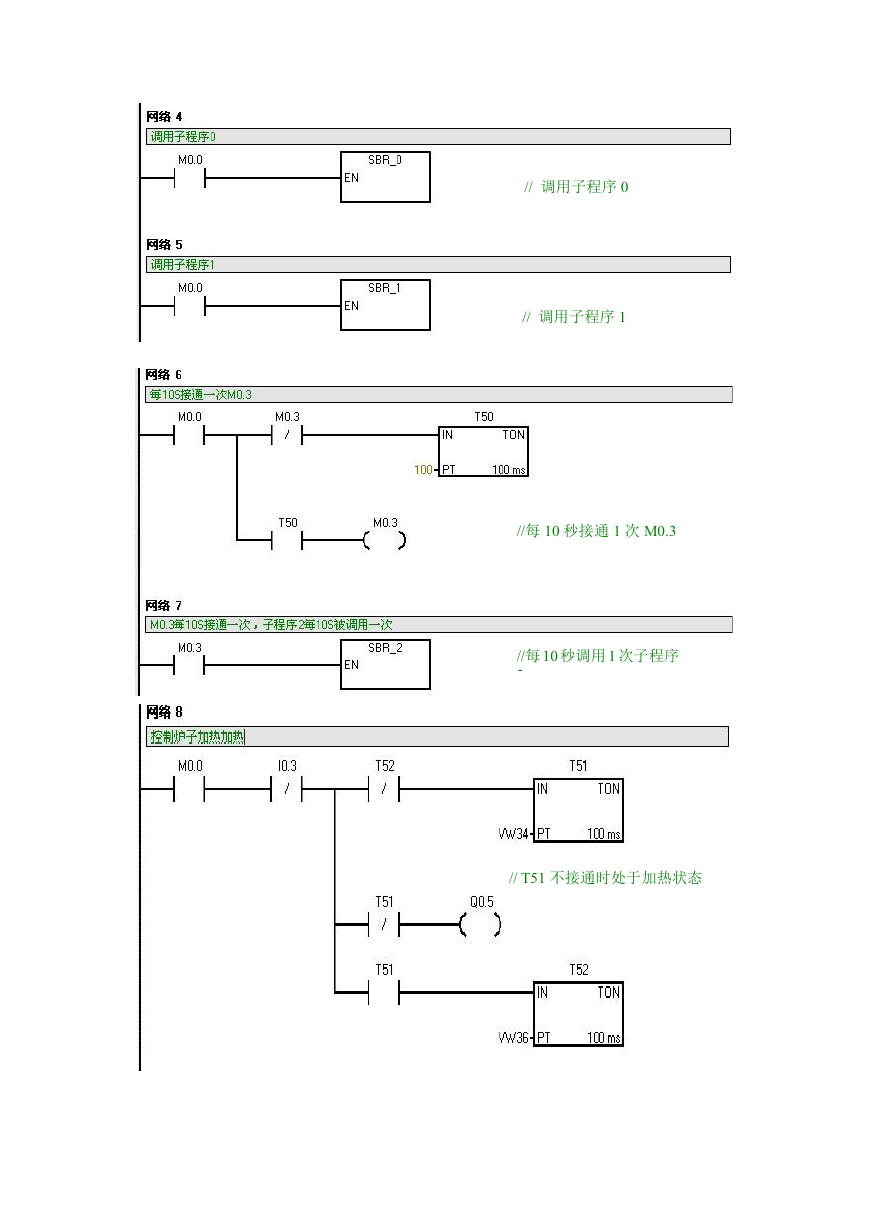

// 调用子程序 0 // 调用子程序 1 //每 10 秒接通 1 次 M0.3 //每 10 秒调用 1 次子程序 2 // T51 不接通时处于加热状态

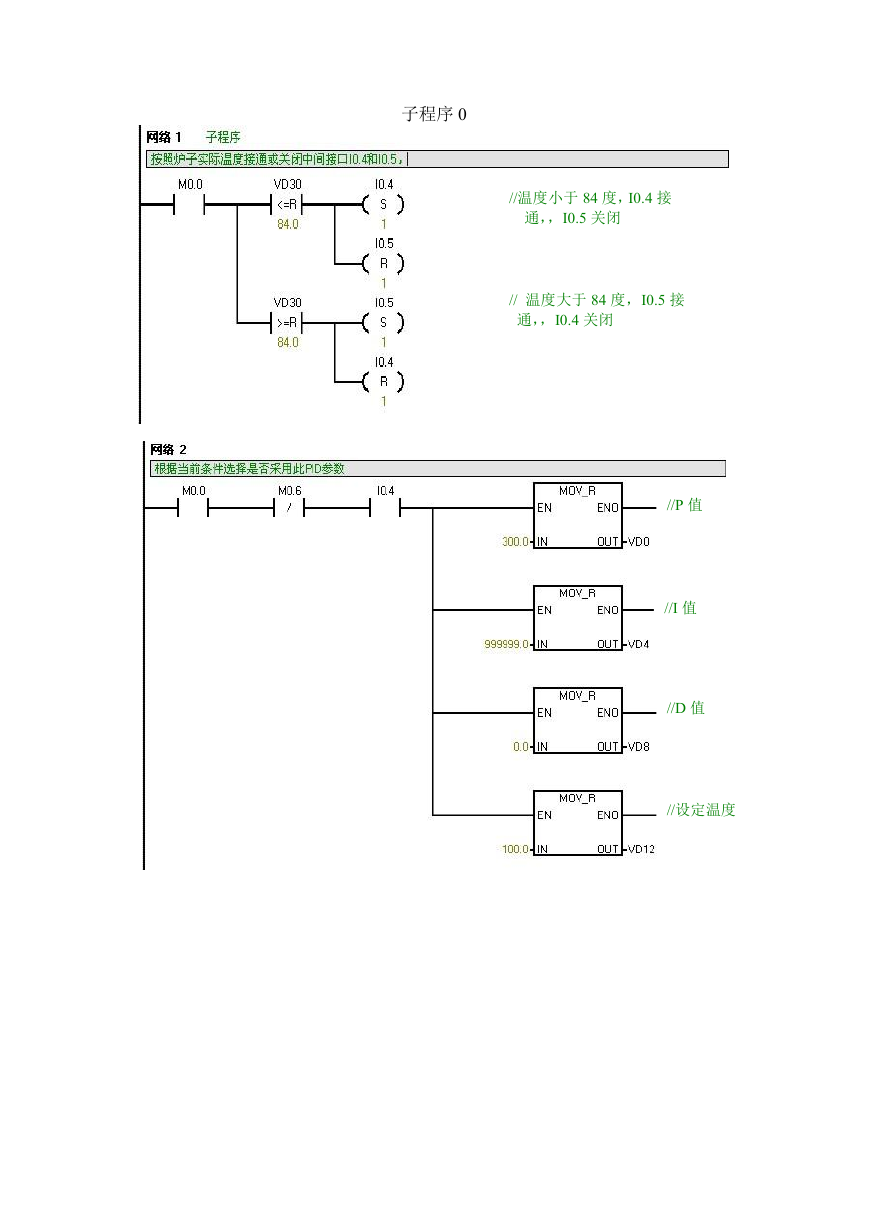

子程序 0 //温度小于 84 度，I0.4 接通，，I0.5 关闭 // 温度大于 84 度，I0.5 接通，，I0.4 关闭 //P 值 //I 值 //D 值 //设定温度

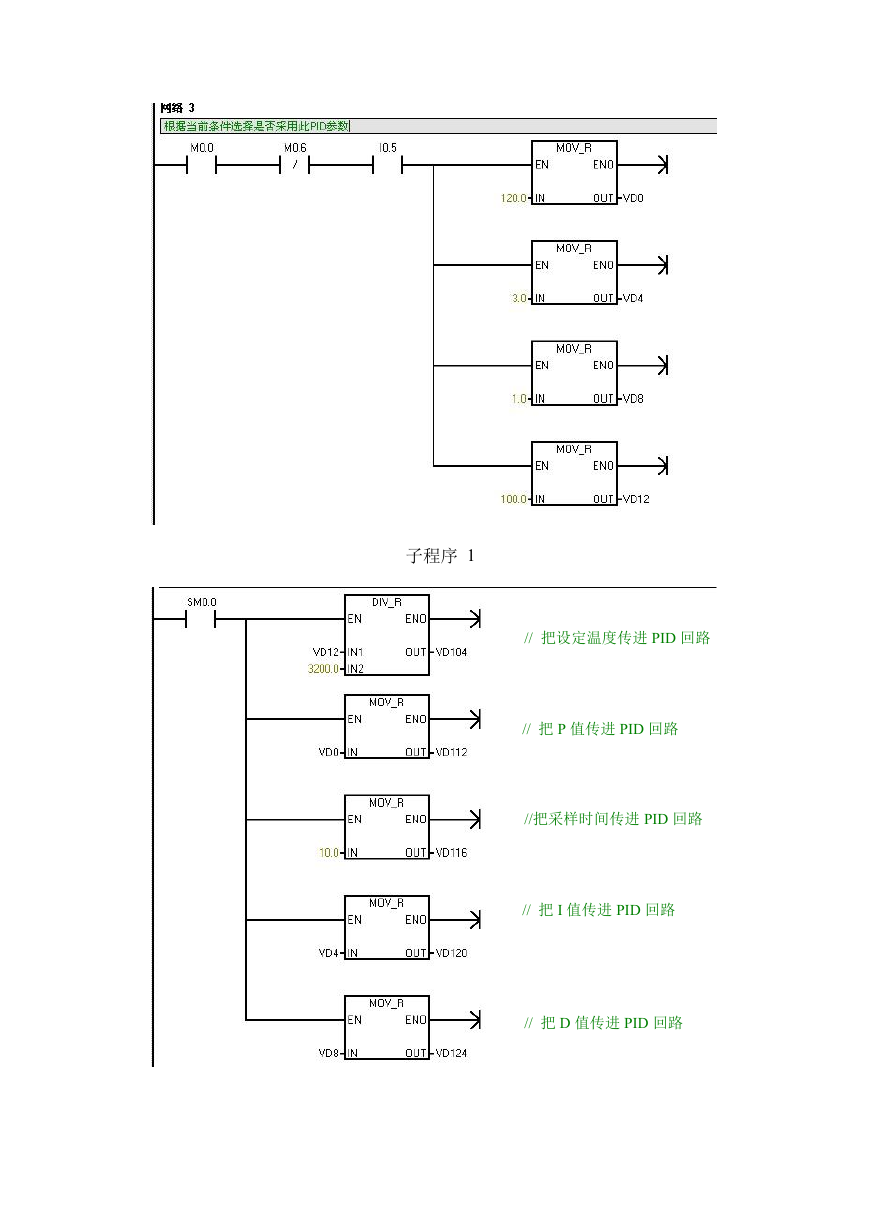

子程序 1 // 把设定温度传进 PID 回路 // 把 P 值传进 PID 回路 //把采样时间传进 PID 回路 // 把 I 值传进 PID 回路 // 把 D 值传进 PID 回路

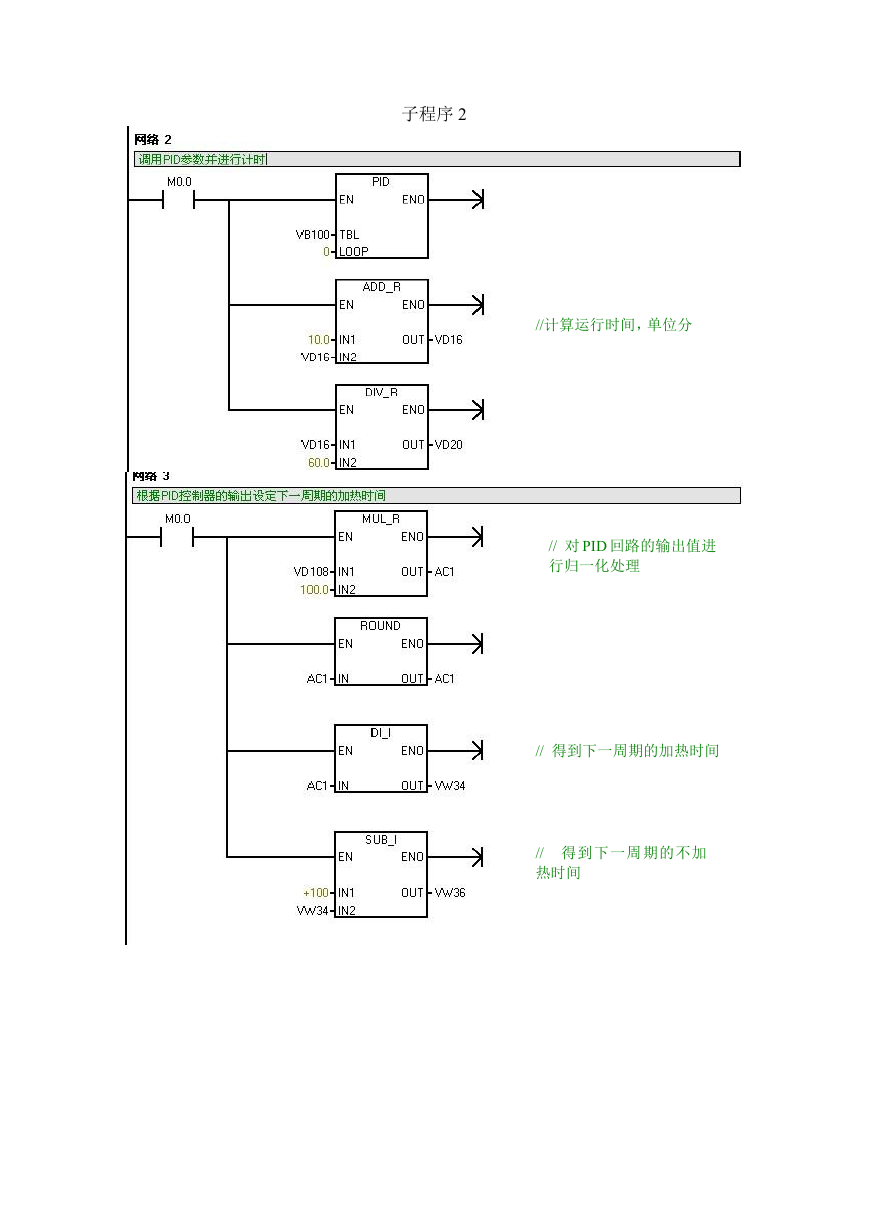

子程序 2 //计算运行时间，单位分 // 对 PID 回路的输出值进行归一化处理 // 得到下一周期的加热时间 // 得到下一周期的不加热时间

致谢论文是在田粒卜老师的精心指导下完成的。一路上，碰到了不少的麻烦和困难，幸亏田老师及时指点迷津。论文开始的时候，很多东西都不懂，田老师为我毕业选题提供了意见，并指导我如何入门，田老师每个星期都来实验室给予我指导，不但给我提供了很好的意见，还在我碰到困难，难以解决的时候就给予指导。感谢含辛茹苦培养我的父母，他们在我过去的时间里，给予我无微不至的关怀和照顾，给我提供物质和精神上的支持，谢谢你们。感谢电气工程及其自动化专业的全体同学，陪伴着我走完大学四年的光阴，教会了我许多东西，有你们做我的同学是我的骄傲。感谢 327 全体宿舍成员，这几年来的照顾和支持，还在我做毕业设计的时候给予了关心和帮助。
