基于 51 单片机的电梯控制器设计方案 学院:大数据学院 专业:计算机科学与技术 学号:*** 姓名:*** 指导老师:*** 1

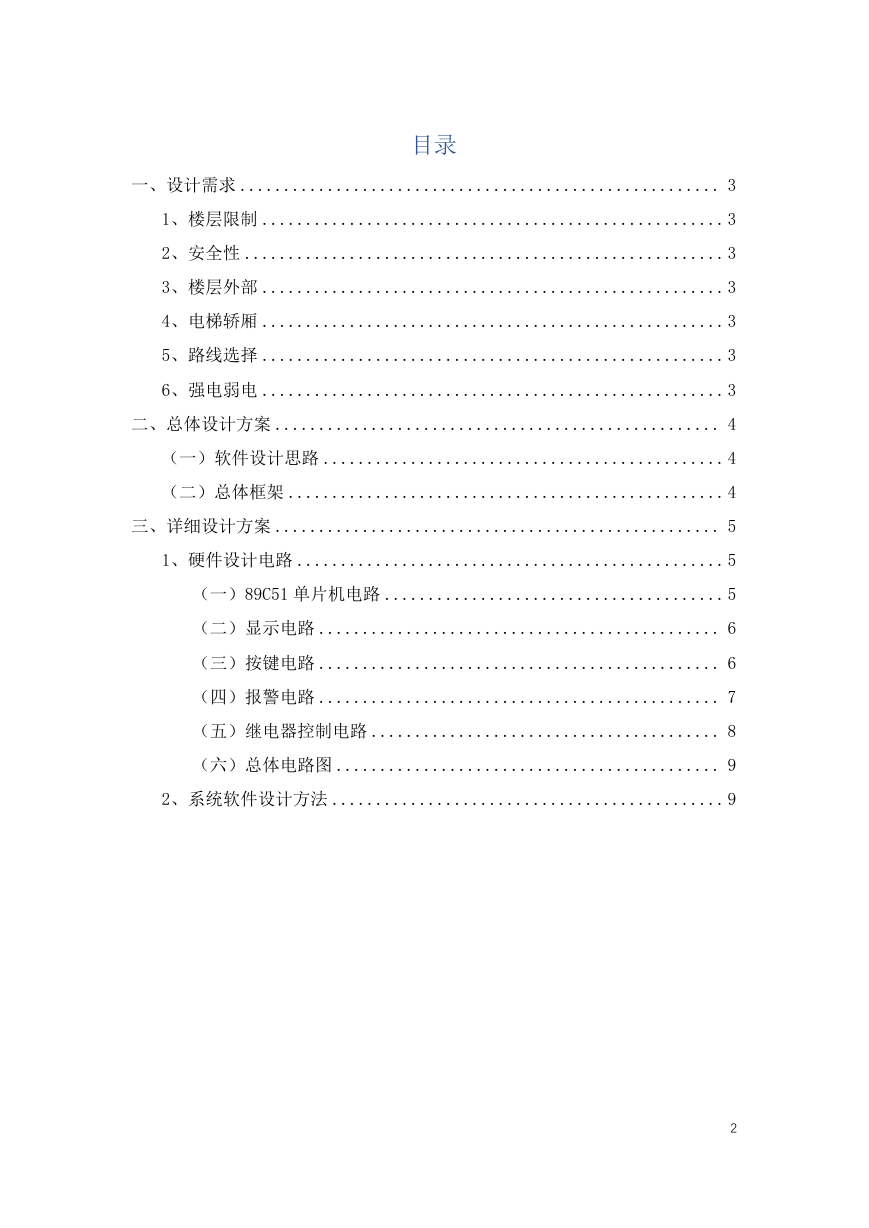

目录 一、设计需求 ....................................................... 3 1、楼层限制 .....................................................3 2、安全性 .......................................................3 3、楼层外部 .....................................................3 4、电梯轿厢 .....................................................3 5、路线选择 .....................................................3 6、强电弱电 .....................................................3 二、总体设计方案 ................................................... 4 (一)软件设计思路 ..............................................4 (二)总体框架 ..................................................4 三、详细设计方案 ................................................... 5 1、硬件设计电路 .................................................5 (一)89C51 单片机电路 .......................................5 (二)显示电路 .............................................. 6 (三)按键电路 .............................................. 6 (四)报警电路 .............................................. 7 (五)继电器控制电路 ........................................ 8 (六)总体电路图 ............................................ 9 2、系统软件设计方法 .............................................9 2

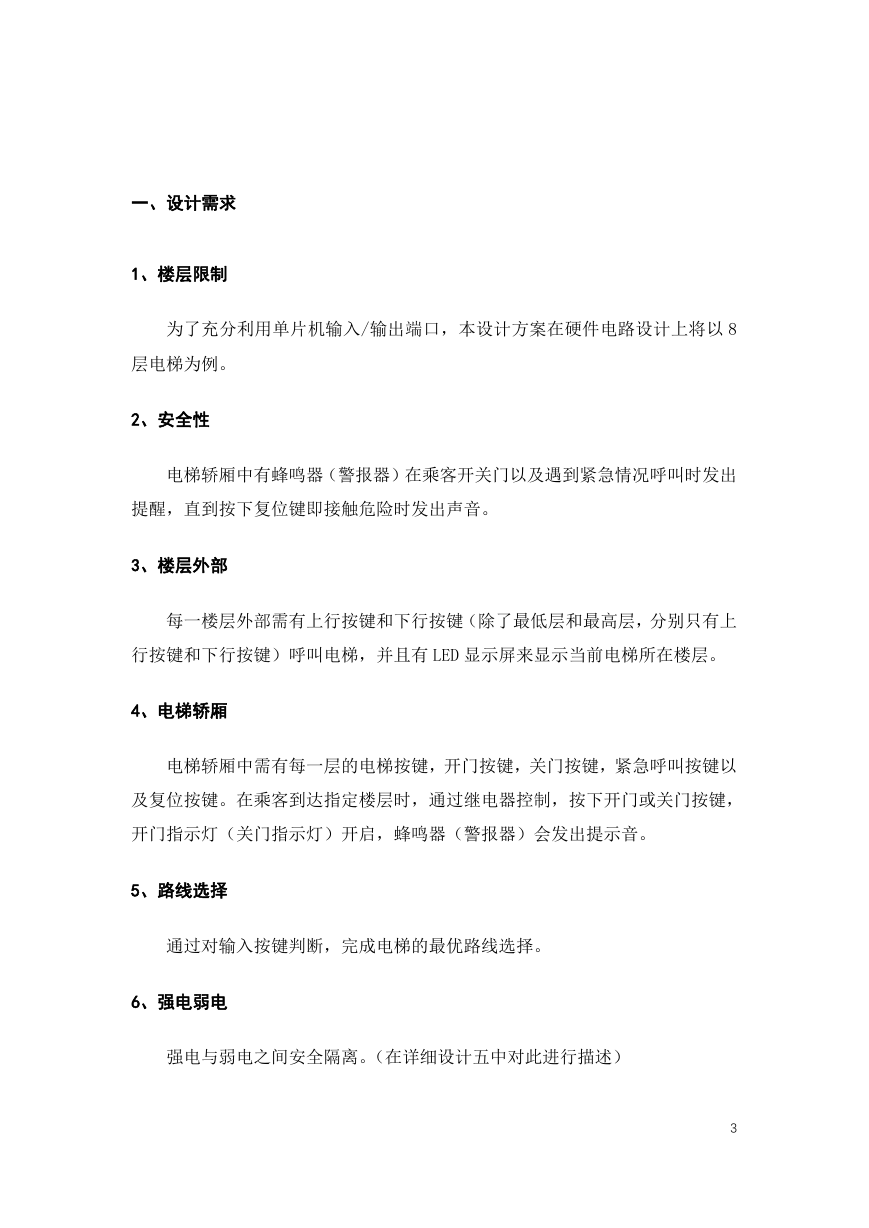

一、设计需求 1、楼层限制 为了充分利用单片机输入/输出端口,本设计方案在硬件电路设计上将以 8 层电梯为例。 2、安全性 电梯轿厢中有蜂鸣器(警报器)在乘客开关门以及遇到紧急情况呼叫时发出 提醒,直到按下复位键即接触危险时发出声音。 3、楼层外部 每一楼层外部需有上行按键和下行按键(除了最低层和最高层,分别只有上 行按键和下行按键)呼叫电梯,并且有 LED 显示屏来显示当前电梯所在楼层。 4、电梯轿厢 电梯轿厢中需有每一层的电梯按键,开门按键,关门按键,紧急呼叫按键以 及复位按键。在乘客到达指定楼层时,通过继电器控制,按下开门或关门按键, 开门指示灯(关门指示灯)开启,蜂鸣器(警报器)会发出提示音。 5、路线选择 通过对输入按键判断,完成电梯的最优路线选择。 6、强电弱电 强电与弱电之间安全隔离。(在详细设计五中对此进行描述) 3

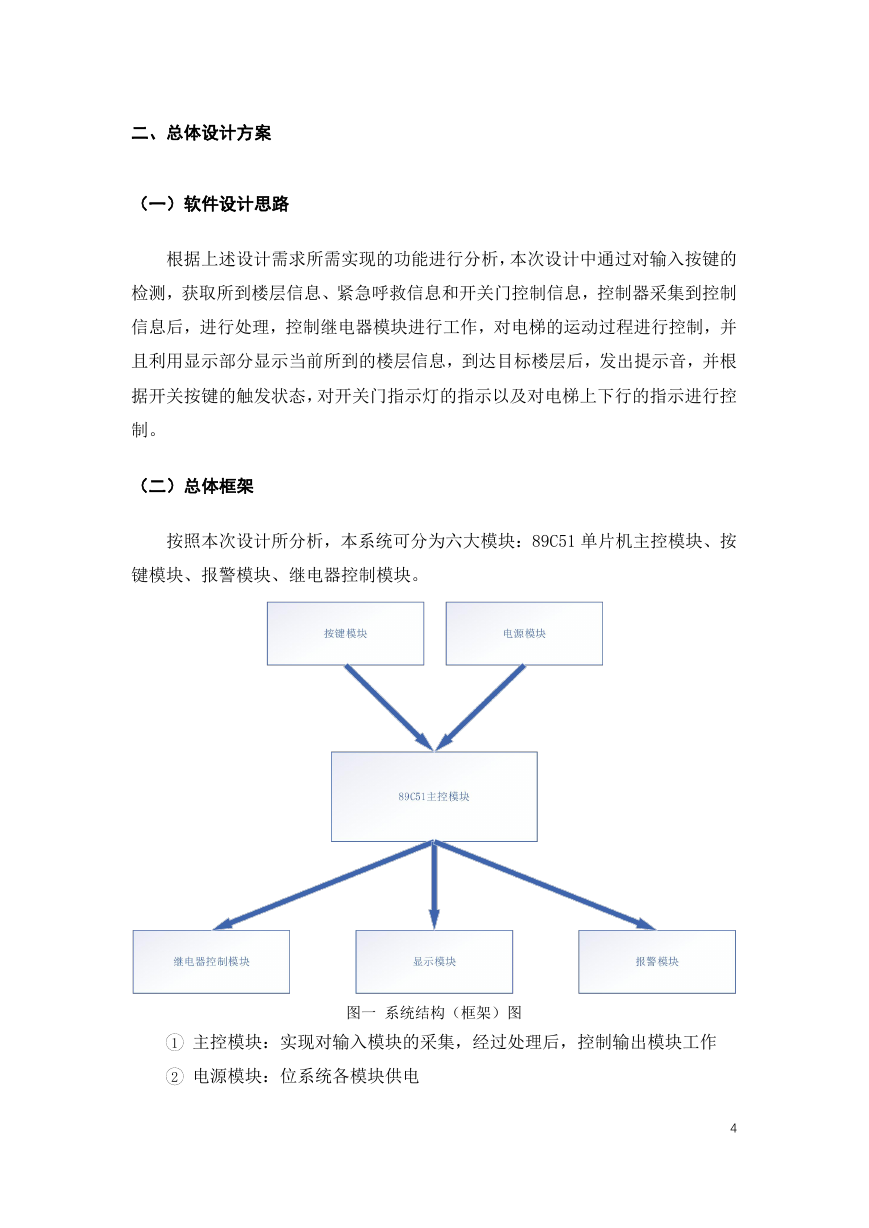

二、总体设计方案 (一)软件设计思路 根据上述设计需求所需实现的功能进行分析,本次设计中通过对输入按键的 检测,获取所到楼层信息、紧急呼救信息和开关门控制信息,控制器采集到控制 信息后,进行处理,控制继电器模块进行工作,对电梯的运动过程进行控制,并 且利用显示部分显示当前所到的楼层信息,到达目标楼层后,发出提示音,并根 据开关按键的触发状态,对开关门指示灯的指示以及对电梯上下行的指示进行控 制。 (二)总体框架 按照本次设计所分析,本系统可分为六大模块:89C51 单片机主控模块、按 键模块、报警模块、继电器控制模块。 1 主控模块:实现对输入模块的采集,经过处理后,控制输出模块工作 图一 系统结构(框架)图 2 电源模块:位系统各模块供电 4

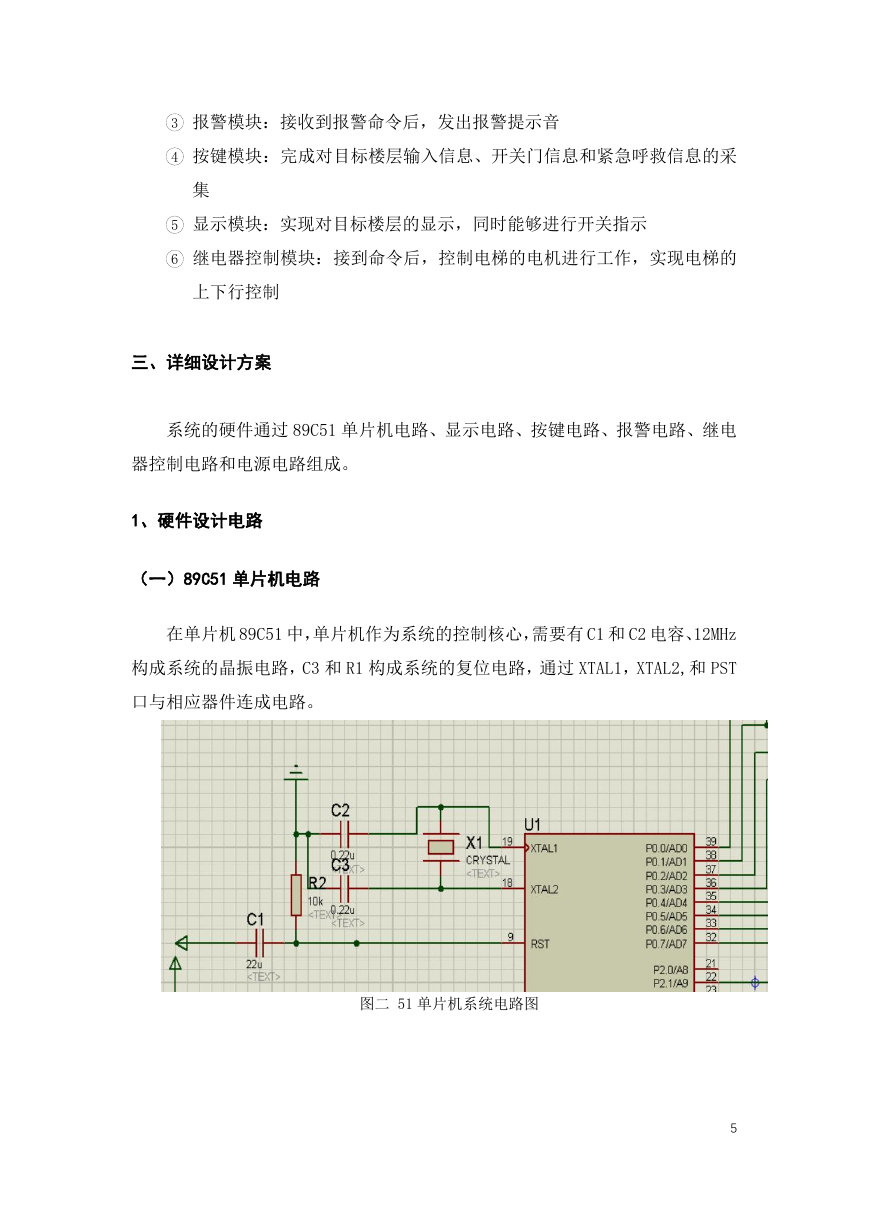

3 报警模块:接收到报警命令后,发出报警提示音 4 按键模块:完成对目标楼层输入信息、开关门信息和紧急呼救信息的采 集 5 显示模块:实现对目标楼层的显示,同时能够进行开关指示 6 继电器控制模块:接到命令后,控制电梯的电机进行工作,实现电梯的 上下行控制 三、详细设计方案 系统的硬件通过 89C51 单片机电路、显示电路、按键电路、报警电路、继电 器控制电路和电源电路组成。 1、硬件设计电路 (一)89C51 单片机电路 在单片机 89C51 中,单片机作为系统的控制核心,需要有 C1 和 C2 电容、12MHz 构成系统的晶振电路,C3 和 R1 构成系统的复位电路,通过 XTAL1,XTAL2,和 PST 口与相应器件连成电路。 图二 51 单片机系统电路图 5
(二)显示电路 显示楼层电路:通过 P0 口外接上拉电阻,驱动 LED 共阳极数码管的段暄, 数码管公共端外接+5V 的电源。电梯内部和外部都可采用此连接方案。 显示开关门电路:通过 P1.2-P1.3 两个引脚控制 2 个 LED 指示灯,通过指示 灯对开门以及关门操作进行显示。 图三 楼层显示电路 图四 开关门显示电路 (三)按键电路 电梯外楼层按键电路:由 14 个按键组成,分别代表 8 个楼层的上下楼呼叫, 6

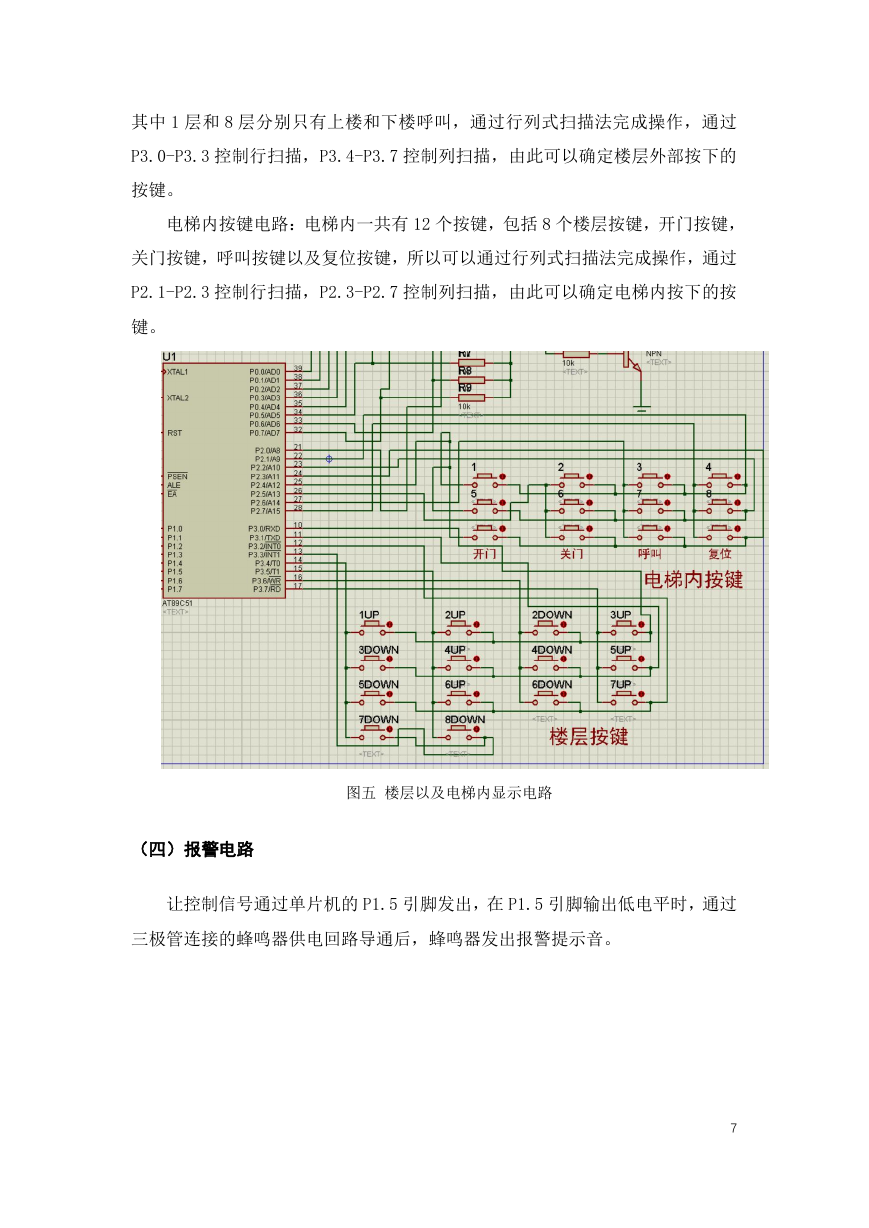

其中 1 层和 8 层分别只有上楼和下楼呼叫,通过行列式扫描法完成操作,通过 P3.0-P3.3 控制行扫描,P3.4-P3.7 控制列扫描,由此可以确定楼层外部按下的 按键。 电梯内按键电路:电梯内一共有 12 个按键,包括 8 个楼层按键,开门按键, 关门按键,呼叫按键以及复位按键,所以可以通过行列式扫描法完成操作,通过 P2.1-P2.3 控制行扫描,P2.3-P2.7 控制列扫描,由此可以确定电梯内按下的按 键。 图五 楼层以及电梯内显示电路 (四)报警电路 让控制信号通过单片机的 P1.5 引脚发出,在 P1.5 引脚输出低电平时,通过 三极管连接的蜂鸣器供电回路导通后,蜂鸣器发出报警提示音。 7

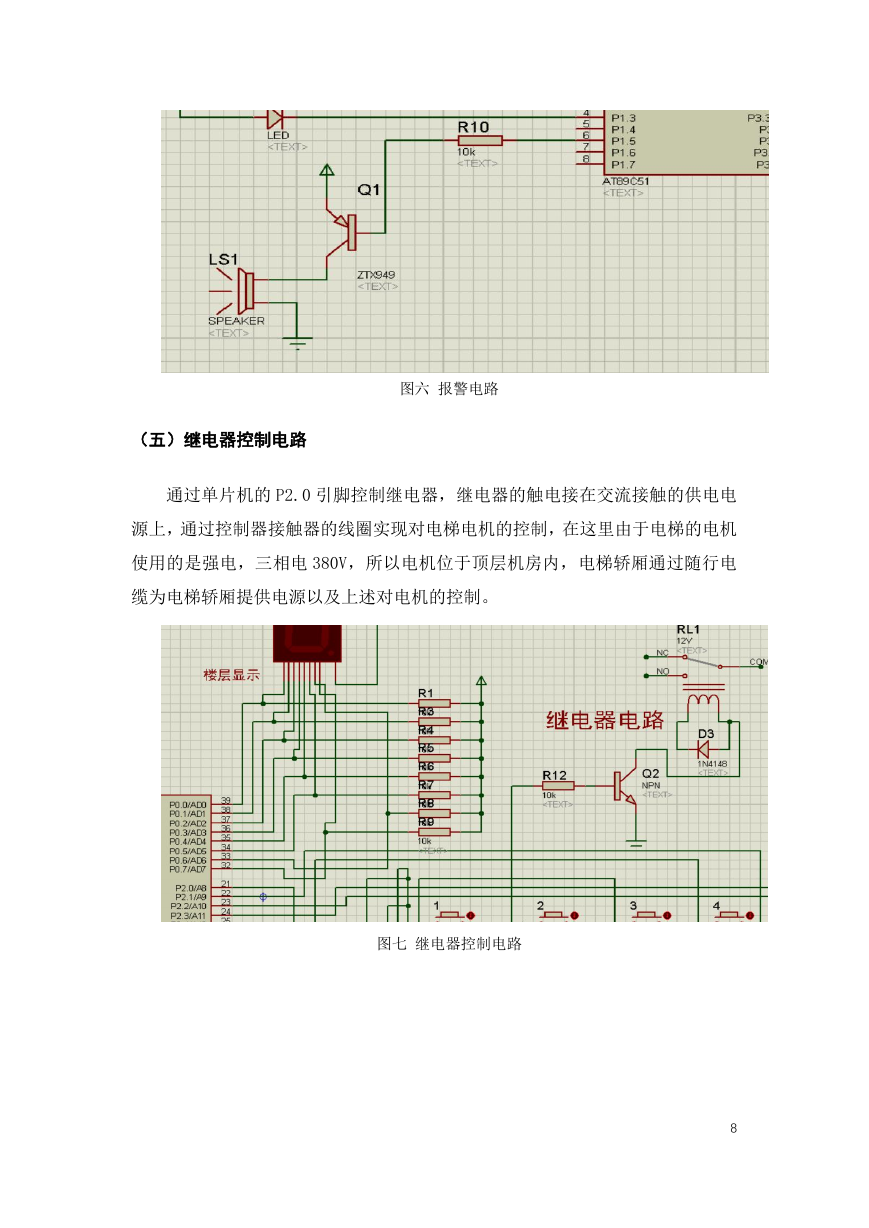

图六 报警电路 (五)继电器控制电路 通过单片机的 P2.0 引脚控制继电器,继电器的触电接在交流接触的供电电 源上,通过控制器接触器的线圈实现对电梯电机的控制,在这里由于电梯的电机 使用的是强电,三相电 380V,所以电机位于顶层机房内,电梯轿厢通过随行电 缆为电梯轿厢提供电源以及上述对电机的控制。 图七 继电器控制电路 8
