1. 工作流基础
1.1. 工作流相关概念
工作流（Workflow），就是“业务过程的部分或整体在计算机应用环境下的自动化”，
它主要解决的是“使在多个参与者之间按照某种预定义的规则传递文档、信息或任务的过程
自动进行，从而实现某个预期的业务目标，或者促使此目标的实现”。
工作流管理系统（WfMS，Workflow Management System）的主要功能是通过计算机技
术的支持去定义、执行和管理工作流，协调工作流执行过程中工作之间以及群体成员之间的
信息交互。工作流需要依靠工作流管理系统来实现。工作流管理系统是定义、创建、执行工
作流的系统，应能提供以下三个方面的功能支持：
1. 定义工作流：包括具体的活动、规则等
2. 运行控制功能：在运行环境中管理工作流过程，对工作流过程中的活动进行调度
3. 运行交互功能：指在工作流运行中，WfMS 与用户（活动的参与者）及外部应用程
序工具交互的功能。
一、定义工作流
二、执行工作流
采用工作流管理系统的优点
1． 提高系统的柔性，适应业务流程的变化
2． 实现更好的业务过程控制，提高顾客服务质量
3． 降低系统开发和维护成本
工作流框架有：Jbpm、OSWorkflow、ActiveBPEL、YAWL 等
OA（办公自动化）主要技术之一就是工作流。
1.2. 开源工作流 jBPM4.4 介绍
jBPM 即 java Business Process Management，是基于 java 的业务流程管理
系统。jBPM 是市面上相当流行的一款开源工作流引擎，引擎底层基于 Active Diagram
模型。jBPM4.4 使用了 hibernate（3.3.1 版），因此可以很好的支持主流数据库。
jBPM4.4 共有 18 张表。
jBPM 官方主页：http://www.jboss.org/jbpm
2. 准备 jBPM4.4 环境
2.1. jBPM4.4 所需环境
jBPM requires a JDK (standard java) version 5 or higher.
http://java.sun.com/javase/downloads/index.jsp
To execute the ant scripts, you'll need apache ant version 1.7.0 or
higher: http://ant.apache.org/bindownload.cgi
2.2. 下载相关资源
1，jBPM 下载地址：http://sourceforge.net/projects/jbpm/files/
2，Eclipse 下载地址（ Eclipse IDE for Java EE Developers (163 MB)，
Version：3.5 ）：
http://www.eclipse.org/downloads/download.php?file=/technology/
epp/downloads/release/galileo
2.3. 安装流程设计器（GPD，Eclipse 插件）
GPD（Graphical Process Designer）是一个 Eclipse 插件。
安装方法说明（jBPM4.4User Guide, 2.11.2. Install the GPD plugin into
eclipse）：
o Help --> Install New Software...
o
o
o
o
Click Add...
In dialog Add Site dialog, click Archive...
Navigate to install/src/gpd/jbpm-gpd-site.zip and click 'Open'
Clicking OK in the Add Site dialog will bring you back to the dialog
'Install'
o
o
o
o
Select the jPDL 4 GPD Update Site that has appeared
Click Next... and then Finish
Approve the license
Restart eclipse when that is asked
查看是否成功安装了插件：WindowPreference 中是否有 Jboss jBPM 项。
2.4. 在 Eclipse 中添加 jPDL4.4 Schema 校验
流程定义文件的 xsd 文件的路径为：JBPM_HOME/src/jpdl-4.4.xsd。
添加到 Eclipse 中的方法为（jBPM4.4 User Guide, 2.11.5. Adding jPDL 4 schema
to the catalog）：
o
o
o
o
o
Click Window --> Preferences
Select XML --> XML Catalog
Click 'Add...'
The 'Add XML Catalog Entry' dialog opens
Click the button with the map-icon next to location and select 'File
System...'
o
o
In the dialog that opens, select file jpdl-4.4.xsd in the src directory
of the jBPM installation root.
Click 'Open' and close all the dialogs
2.5. 准备 jBPM4.4 的开发环境
2.5.1. 添加 jBPM4.4 的 jar 包
1. ${JBPM_HOME}/jbpm.jar（核心包）
2. JBPM_HOME/lib/*.jar，不添加以下 jar 包：servlet-api.jar, junit.jar。
其中 junit.jar 一定不要添加，因为是 3.8.2 版本，与我们使用的 junit4 有冲突。
3. 所使用的数据库对应的驱动的jar 包（第2 步所添加的jar 包中已包含 mysql 的jdbc
驱动 jar 包）。
2.5.2. 添加并定制配置文件
1. 配置文件可以从 JBPM_HOME/examples/src/中拷贝：
jbpm.cfg.xml、
logging.properties、
jbpm.hibernate.cfg.xml。
2. 修改 logging.properties 中的日志输出级别为 WARNING：
java.util.logging.ConsoleHandler.level=WARNING
3. 修改 jbpm.hibernate.cfg.xml 中的数据库连接信息。如果使用 MySql，使用的方
言一定要是 org.hibernate.dialect.MySQL5InnoDBDialect。
4. 数据库连接编码一定要是 UTF-8。否则可能会在部署含有中文字符的流程定义时会抛
异常，说 sql 语法错误。
说明：如果要改变 jbpm.hibernate.cfg.xml 的文件名称，需要做：
1、从 JBPM_HOME/src/中拷贝 jbpm.tx.hibernate.cfg.xml 放到工程的 src/
下，然后进行修改。
2、修改jbpm.tx.hibernate.cfg.xml 中的hibernate 主配置文件的路径配置（指
定的是相对于 classpath 的相对路径）。
2.5.3. 初始化数据库
1， 方法一：执行 sql 脚本文件
${JBPM4.4_HOME}/install/src/db/create/jbpm.*.create.sql
2， 方法二：使用 Hibernate 的自动建表，在 jbpm.hibernate.cfg.xml 中配置：
hibernate.hbm2ddl.auto=update。
3. 核心概念与相关 API（Service API）
process
3.1. 概 念 ： Process
definition,
instance , execution

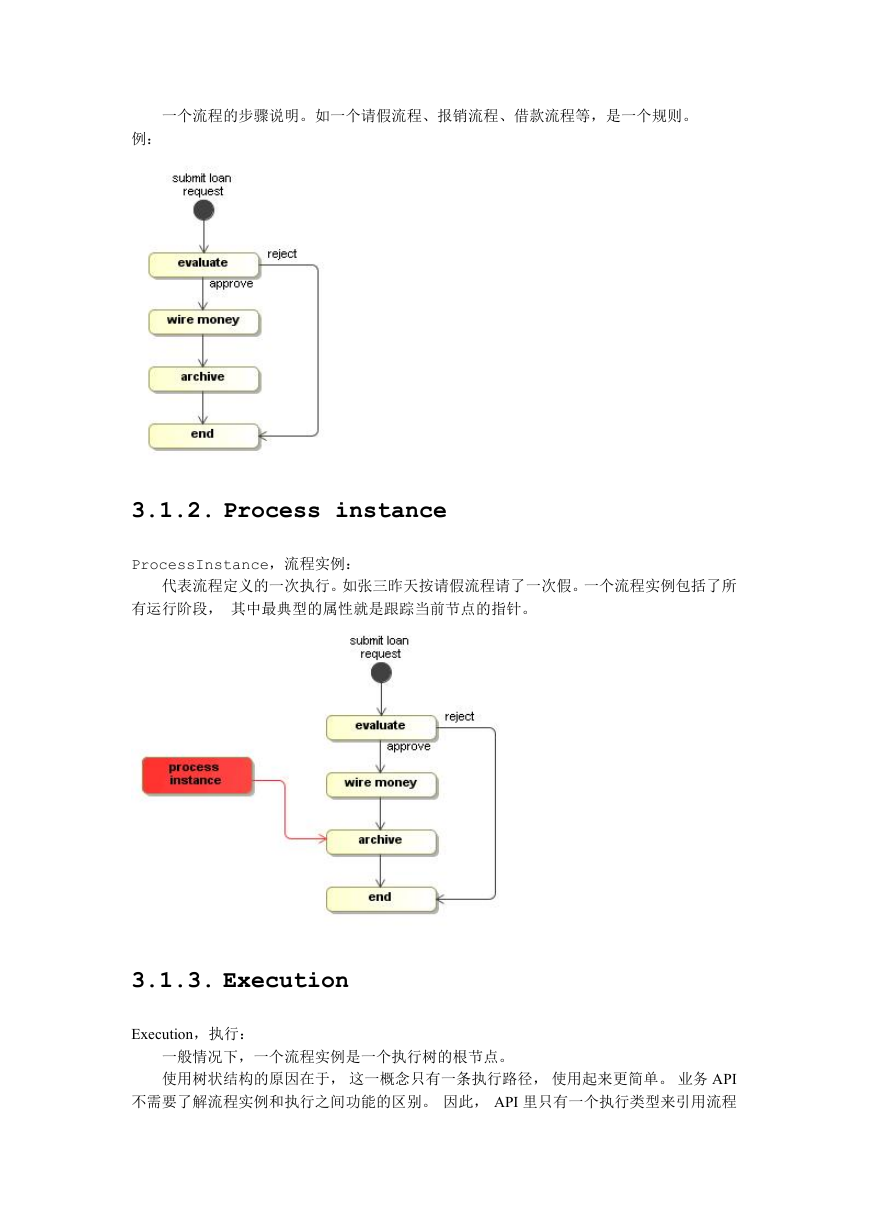

3.1.1. Process definition
ProcessDefinition，流程定义：
一个流程的步骤说明。如一个请假流程、报销流程、借款流程等，是一个规则。
例：
3.1.2. Process instance
ProcessInstance，流程实例：
代表流程定义的一次执行。如张三昨天按请假流程请了一次假。一个流程实例包括了所
有运行阶段， 其中最典型的属性就是跟踪当前节点的指针。
3.1.3. Execution
Execution，执行：
一般情况下，一个流程实例是一个执行树的根节点。
使用树状结构的原因在于， 这一概念只有一条执行路径， 使用起来更简单。 业务 API
不需要了解流程实例和执行之间功能的区别。 因此， API 里只有一个执行类型来引用流程
实例和执行。
假设汇款和存档可以同时执行，那么主流程实例就包含了 2 个用来跟踪状态的子节点：
4.1. ProcessEngine 与 Service API
4.1.1. Configuration 与 ProcessEngine
Interacting with jBPM occurs through services. The service
interfaces can be obtained from the ProcessEngine which is build from
a Configuration. A ProcessEngine is thread safe and can be stored
in a static member field.
使用默认的配置文件（jbpm.cfg.xml）生成 Configuration 并构建 ProcessEngine：
ProcessEngine processEngine = new Configuration()
.buildProcessEngine();
或是使用如下代码获取使用默认配置文件的、单例的 ProcessEngine 对象：
ProcessEngine processEngine = Configuration.getProcessEngine();
或是使用指定的配置文件(要放到 classPath 下):
ProcessEngine processEngine = new Configuration()
.setResource("my-own-configuration-file.xml")
.buildProcessEngine();
.getRepositoryService();
4.1.2. jBPM Service API
jBPM 所有的操作都是通过 Service 完成的，以下是获取 Service 的方式：
RepositoryService repositoryService = processEngine
ExecutionService executionService = processEngine
TaskService taskService = processEngine
HistoryService historyService = processEngine
ManagementService managementService = processEngine
.getExecutionService();
.getHistoryService();
.getTaskService();
.getManagementService();
各个 Service 的作用：
RepositoryService 管理流程定义
ExecutionService
TaskService
HistoryService
IdentityService
ManagementService
jBPM 的用户、组管理
管理执行的，包括启动、推进、删除 Execution 等操作
管理任务的
历史管理（执行完的数据管理，主要是查询）
4.1.3. API 风格
方法调用链
每一个方法都是流程有关的一个业务操作，默认是一个独立的事务。
4.1.4. 查询的有关 API（风格）
功能说明
查询“流程定义”
查询“执行对象”
相应的查询 API
ProcessDefinitionQuery processDefinitionQuery =
processEngine.getRepositoryService()
.createProcessDefinitionQuery();
ProcessInstanceQuery processInstanceQuery =
