P4GL3/P4GV主板安安全全事事项项在您安装主板以及加入硬件设备之前，请仔细阅读本手册提供的相关信息。在使用本产品前，请确定所有的排线、电源线都已正确连接好。若您发现有任何重大瑕疵，请尽快联络您的经销商。为避免发生电气短路情形，请务必将所有没用到的螺丝、回形针及其他零件收好，不要遗留在主板上或电脑主机中。灰尘、湿气以及剧烈的温度变化都会影响主板的使用寿命，因此请尽量避免放置在这些地方。请勿将电脑主机放置在容易摇晃的地方。若在本产品的使用上有任何的技术问题，请和经过检定或有经验的技术人员联络。为避免可能的电击造成严重损害，在搬运电脑主机前，请先将电脑电源线暂时从电源插座中拔掉。当您要加入硬件设备到系统中或者要去除系统中的硬件设备时，请务必先连接该设备的信号线，然后再连接电源线。可能的话，在安装硬件设备前先拔掉电脑的电源供应器电源线。当您要从主板连接或拔除任何的信号线前，请确定所有的电源线已事先拔掉。如果电源供应器已损坏，请不要尝试自行修复。请将之交给专业技术服务人员或经销商来处理。 1

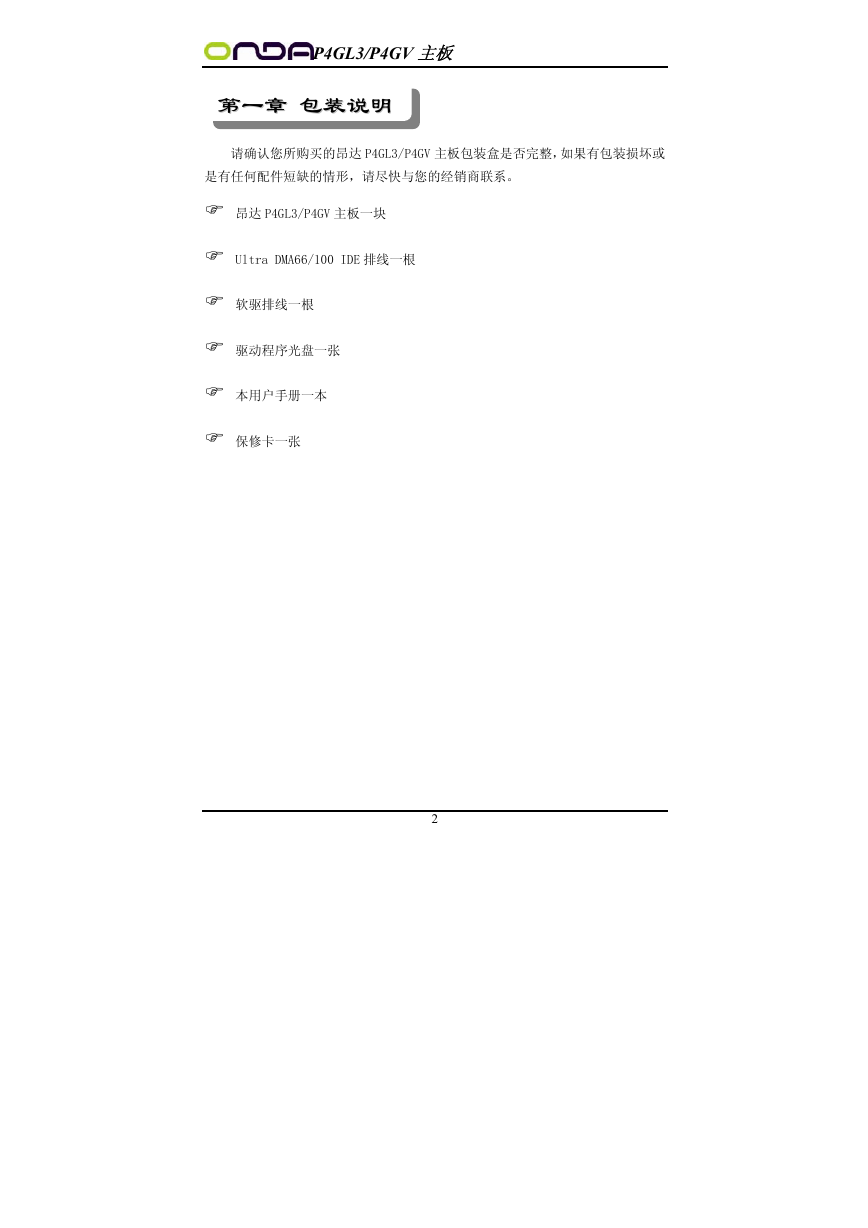

P4GL3/P4GV 主板第第一一章章包包装装说说明明请确认您所购买的昂达 P4GL3/P4GV 主板包装盒是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。昂达 P4GL3/P4GV 主板一块 Ultra DMA66/100 IDE 排线一根软驱排线一根驱动程序光盘一张本用户手册一本保修卡一张 2

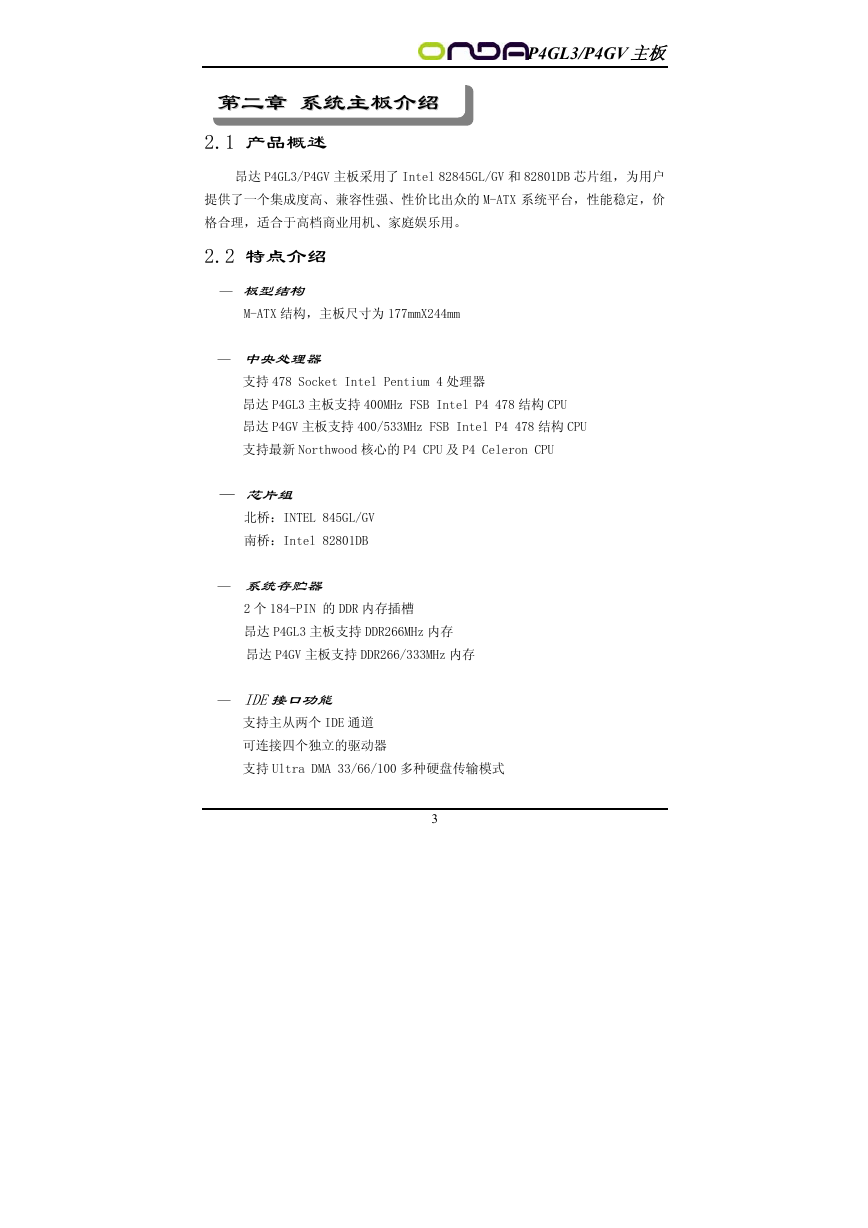

P4GL3/P4GV主板第第二二章章系系统统主主板板介介绍绍 2.1 产品概述昂达 P4GL3/P4GV 主板采用了 Intel 82845GL/GV 和 82801DB 芯片组，为用户提供了一个集成度高、兼容性强、性价比出众的 M-ATX 系统平台，性能稳定，价格合理，适合于高档商业用机、家庭娱乐用。 2.2 特点介绍 — 板型结构 M-ATX 结构，主板尺寸为 177mmX244mm — 中央处理器支持 478 Socket Intel Pentium 4 处理器昂达 P4GL3 主板支持 400MHz FSB Intel P4 478 结构 CPU 昂达 P4GV 主板支持 400/533MHz FSB Intel P4 478 结构 CPU 支持最新 Northwood 核心的 P4 CPU 及 P4 Celeron CPU — 芯片组北桥：INTEL 845GL/GV 南桥：Intel 82801DB — 系统存贮器 2 个 184-PIN 的 DDR 内存插槽昂达 P4GL3 主板支持 DDR266MHz 内存昂达 P4GV 主板支持 DDR266/333MHz 内存 — IDE接口功能支持主从两个 IDE 通道可连接四个独立的驱动器支持 Ultra DMA 33/66/100 多种硬盘传输模式 3

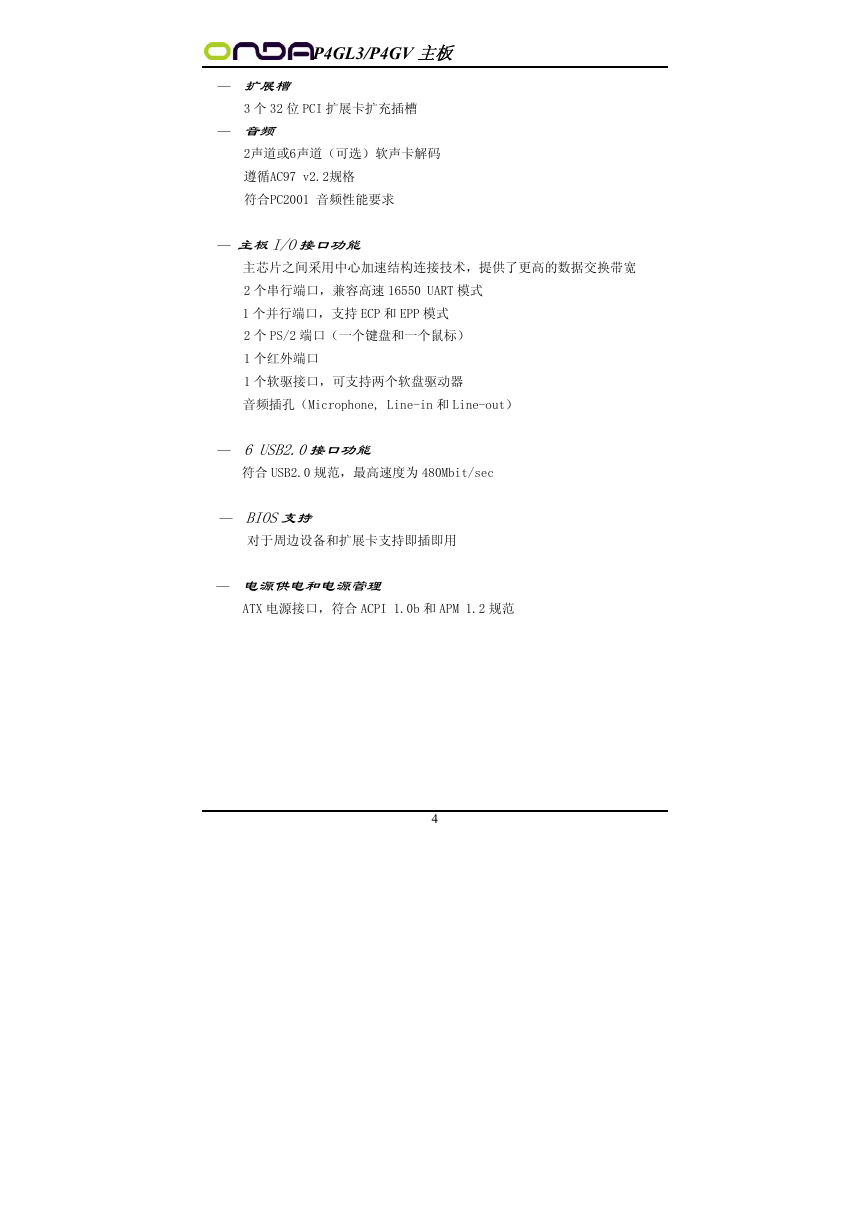

P4GL3/P4GV 主板 — 扩展槽 3 个 32 位 PCI 扩展卡扩充插槽 — 音频 2声道或6声道（可选）软声卡解码遵循AC97 v2.2规格符合PC2001 音频性能要求 — 主板I/O接口功能主芯片之间采用中心加速结构连接技术，提供了更高的数据交换带宽 2 个串行端口，兼容高速 16550 UART 模式 1 个并行端口，支持 ECP 和 EPP 模式 2 个 PS/2 端口（一个键盘和一个鼠标） 1 个红外端口 1 个软驱接口，可支持两个软盘驱动器音频插孔（Microphone, Line-in 和 Line-out） — 6 USB2.0接口功能符合 USB2.0 规范，最高速度为 480Mbit/sec — BIOS支持对于周边设备和扩展卡支持即插即用 — 电源供电和电源管理 ATX 电源接口，符合 ACPI 1.0b 和 APM 1.2 规范 4

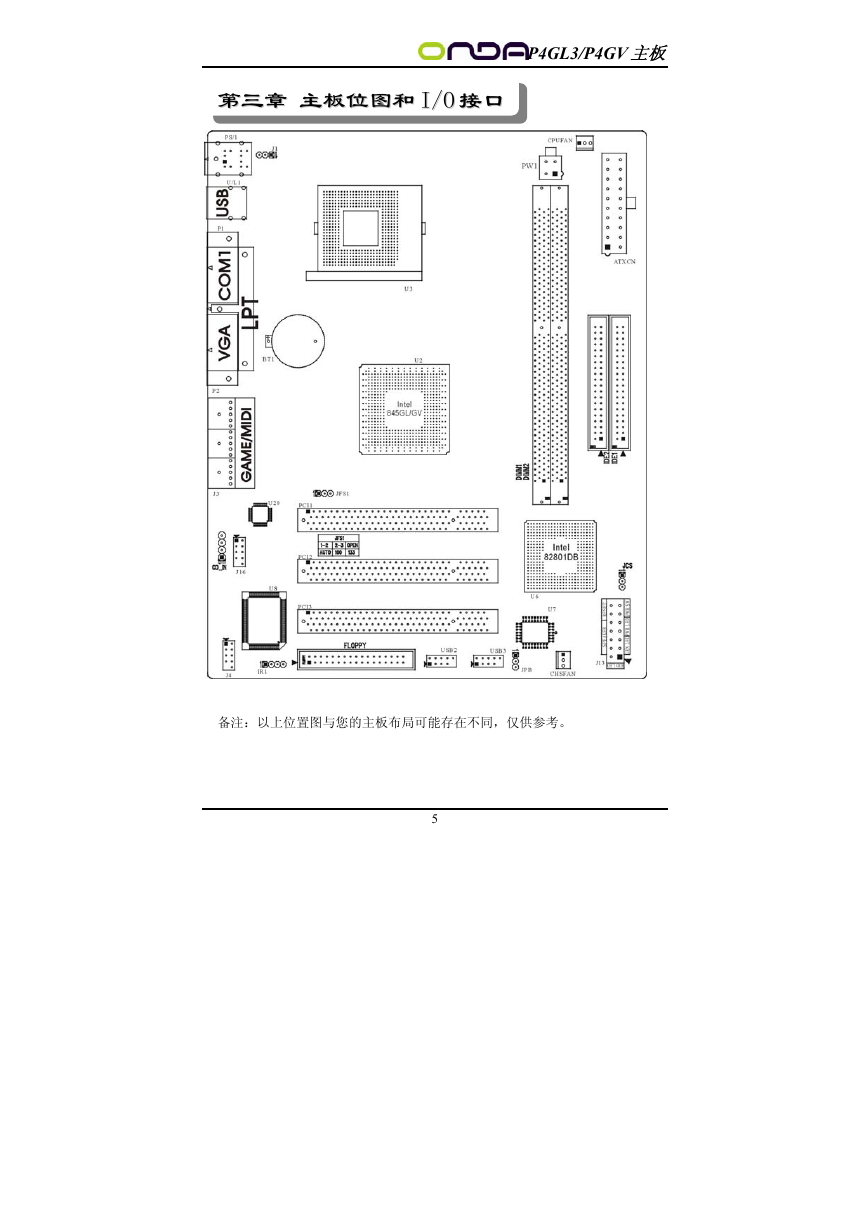

P4GL3/P4GV主板第第三三章章主主板板位位图图和和 II//OO 接接口口备注：以上位置图与您的主板布局可能存在不同，仅供参考。 5

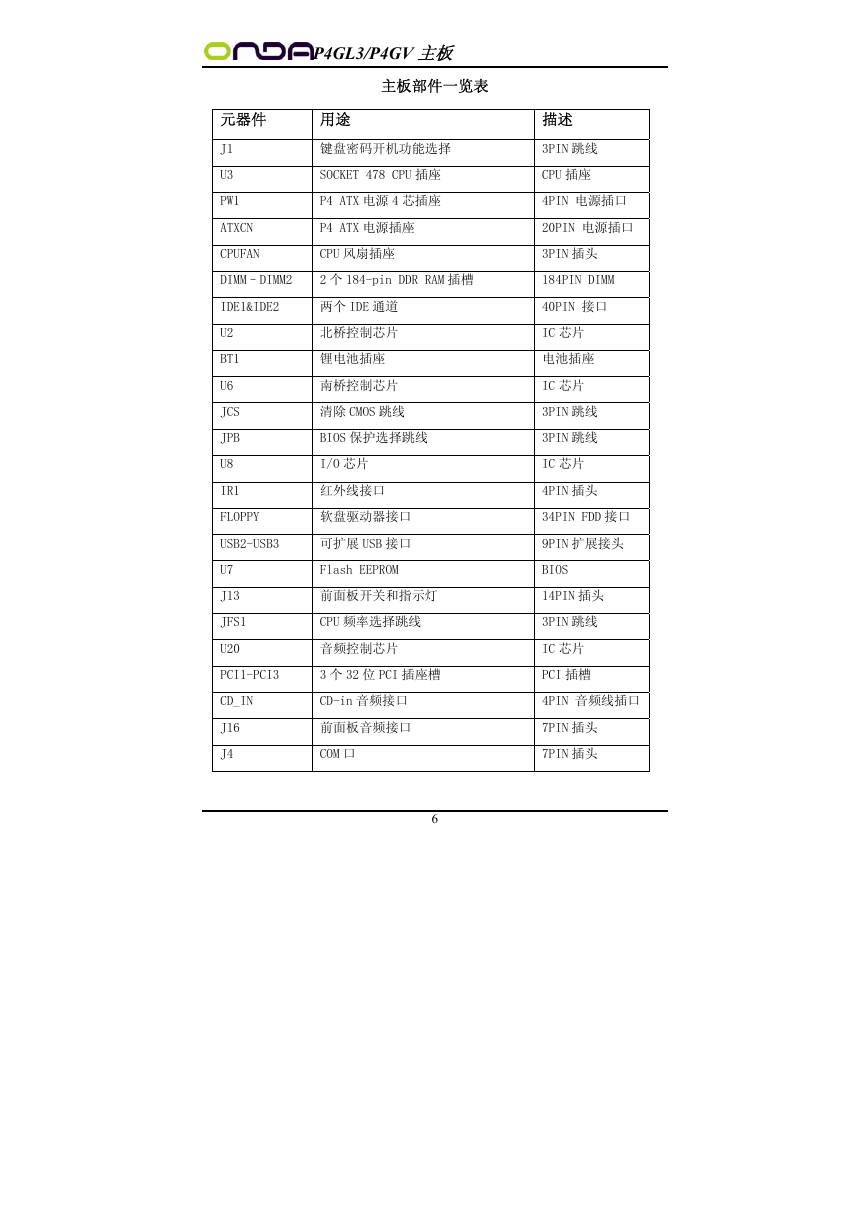

P4GL3/P4GV 主板主板部件一览表元器件用途键盘密码开机功能选择 SOCKET 478 CPU 插座描述 3PIN 跳线 CPU 插座 J1 U3 PW1 ATXCN CPUFAN P4 ATX 电源 4 芯插座 4PIN 电源插口 P4 ATX 电源插座 20PIN 电源插口 CPU 风扇插座 3PIN 插头 DIMM–DIMM2 2 个 184-pin DDR RAM 插槽 184PIN DIMM IDE1&IDE2 两个 IDE 通道 40PIN 接口 U2 BT1 U6 JCS JPB U8 IR1 北桥控制芯片锂电池插座南桥控制芯片清除 CMOS 跳线 BIOS 保护选择跳线 I/O 芯片红外线接口 FLOPPY 软盘驱动器接口 USB2-USB3 可扩展 USB 接口 U7 J13 JFS1 U20 Flash EEPROM 前面板开关和指示灯 CPU 频率选择跳线音频控制芯片 PCI1-PCI3 3 个 32 位 PCI 插座槽 IC 芯片电池插座 IC 芯片 3PIN 跳线 3PIN 跳线 IC 芯片 4PIN 插头 34PIN FDD 接口 9PIN 扩展接头 BIOS 14PIN 插头 3PIN 跳线 IC 芯片 PCI 插槽 CD_IN CD-in 音频接口 4PIN 音频线插口 J16 J4 前面板音频接口 COM 口 7PIN 插头 7PIN 插头 6

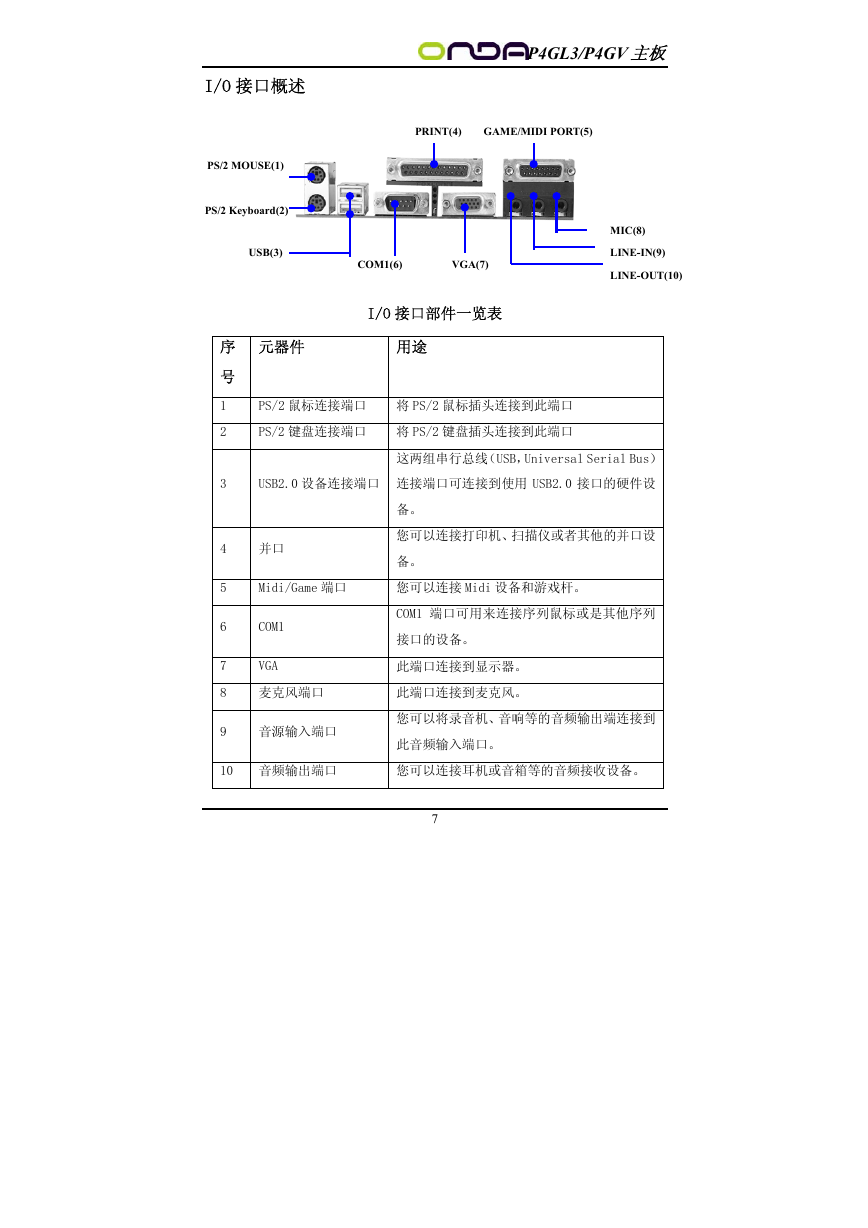

P4GL3/P4GV主板 I/O 接口概述 PS/2 MOUSE(1) PS/2 Keyboard(2) USB(3) PRINT(4) GAME/MIDI PORT(5) MIC(8) LINE-IN(9) LINE-OUT(10) COM1(6) VGA(7) I/O 接口部件一览表序元器件用途号 1 2 PS/2 鼠标连接端口将 PS/2 鼠标插头连接到此端口 PS/2 键盘连接端口将 PS/2 键盘插头连接到此端口 3 USB2.0 设备连接端口连接端口可连接到使用 USB2.0 接口的硬件设这两组串行总线（USB，Universal Serial Bus）备。 4 并口您可以连接打印机、扫描仪或者其他的并口设备。 5 Midi/Game 端口您可以连接 Midi 设备和游戏杆。 6 COM1 COM1 端口可用来连接序列鼠标或是其他序列接口的设备。 7 VGA 此端口连接到显示器。 8 麦克风端口此端口连接到麦克风。 9 音源输入端口您可以将录音机、音响等的音频输出端连接到此音频输入端口。 10 音频输出端口您可以连接耳机或音箱等的音频接收设备。 7

P4GL3/P4GV 主板第第四四章章主主板板安安装装与与设设置置主机板上有很多敏感的电子元件很容易因为接触到静电而损坏，所以，除非您要开始安装主机板，否则尽可能不要将主机板从防静电袋中取出。从防静电袋中取出或安装主机板时，必须在已接地的防静电垫上操作。安装人员必须戴静电防护腕，并且与防静电垫在同一点接地。装载运输过程中，容易造成损坏。安装前请先检查主机板的包装袋是否有明显的损坏，确认无误后再行安装。如发现主机板有明显损坏，请勿接上电源！主板的安装步骤： 1．确认主板配件 2．安装 CPU 3．安装内存 4．查证跳线是否正确 5．然后安装在机箱 6．安装扩展支架或所有接线 7．安装其它的设备，并确认正确连接到主板接口。注意： A.在安装主板时，先把 JCS 设为正常模式，设置方法请看本章节对 JCS 的说明进行设置。 B.安装主板前，请不要将 ATX 电源通电，连接到主板上，否则会损坏主板。 8
