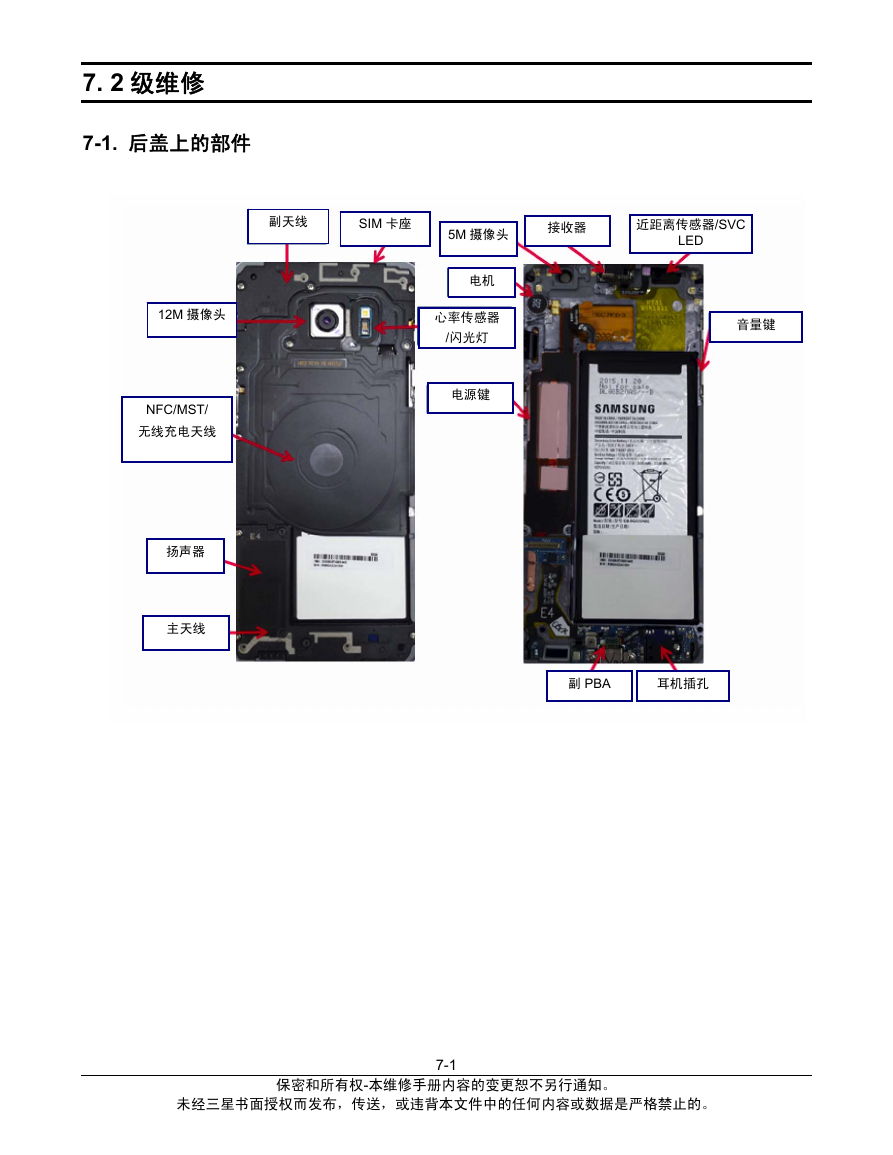

7. 2 级维修 7-1. 后盖上的部件 12M 摄像头 NFC/MST/ 无线充电天线扬声器主天线副天线 SIM 卡座 5M 摄像头接收器近距离传感器/SVC LED 电机心率传感器 /闪光灯电源键音量键副 PBA 耳机插孔保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-1

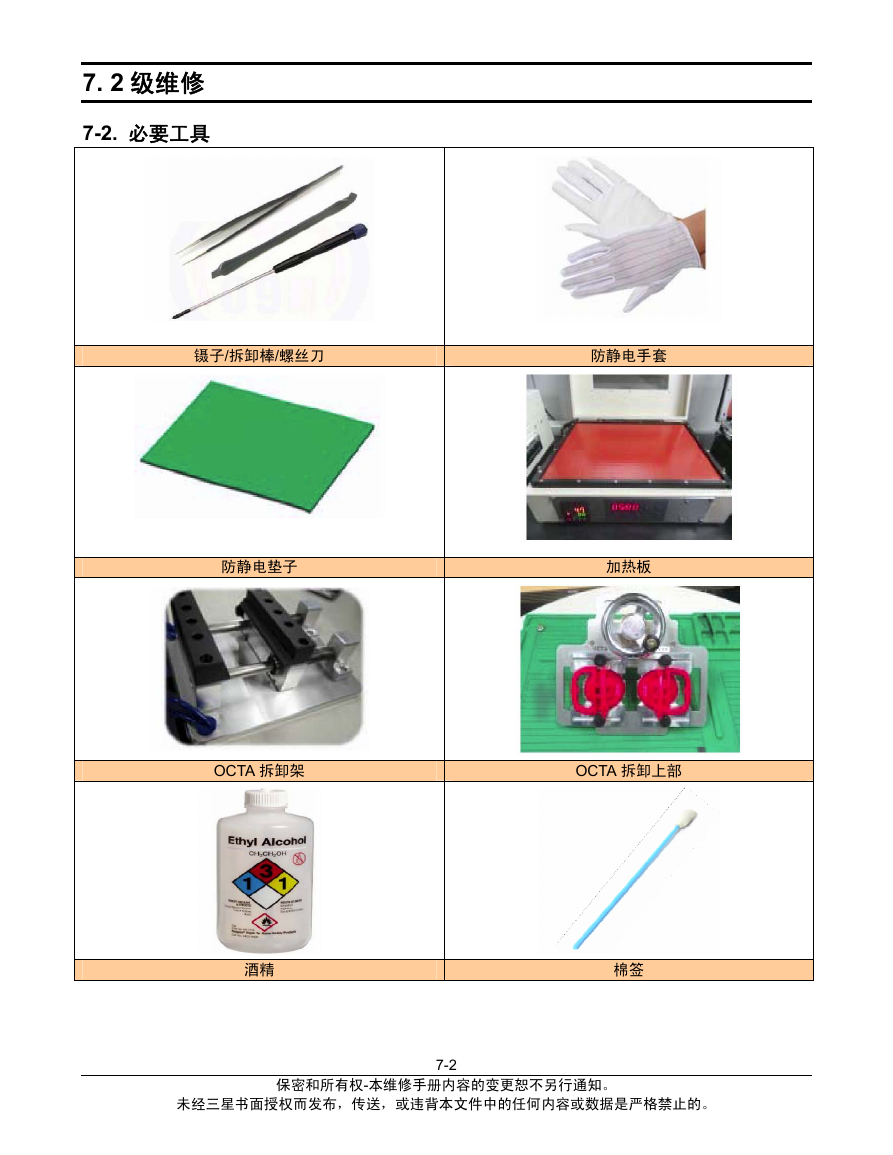

7. 2 级维修 7-2. 必要工具镊子/拆卸棒/螺丝刀防静电垫子防静电手套加热板 OCTA 拆卸架 OCTA 拆卸上部酒精棉签保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-2

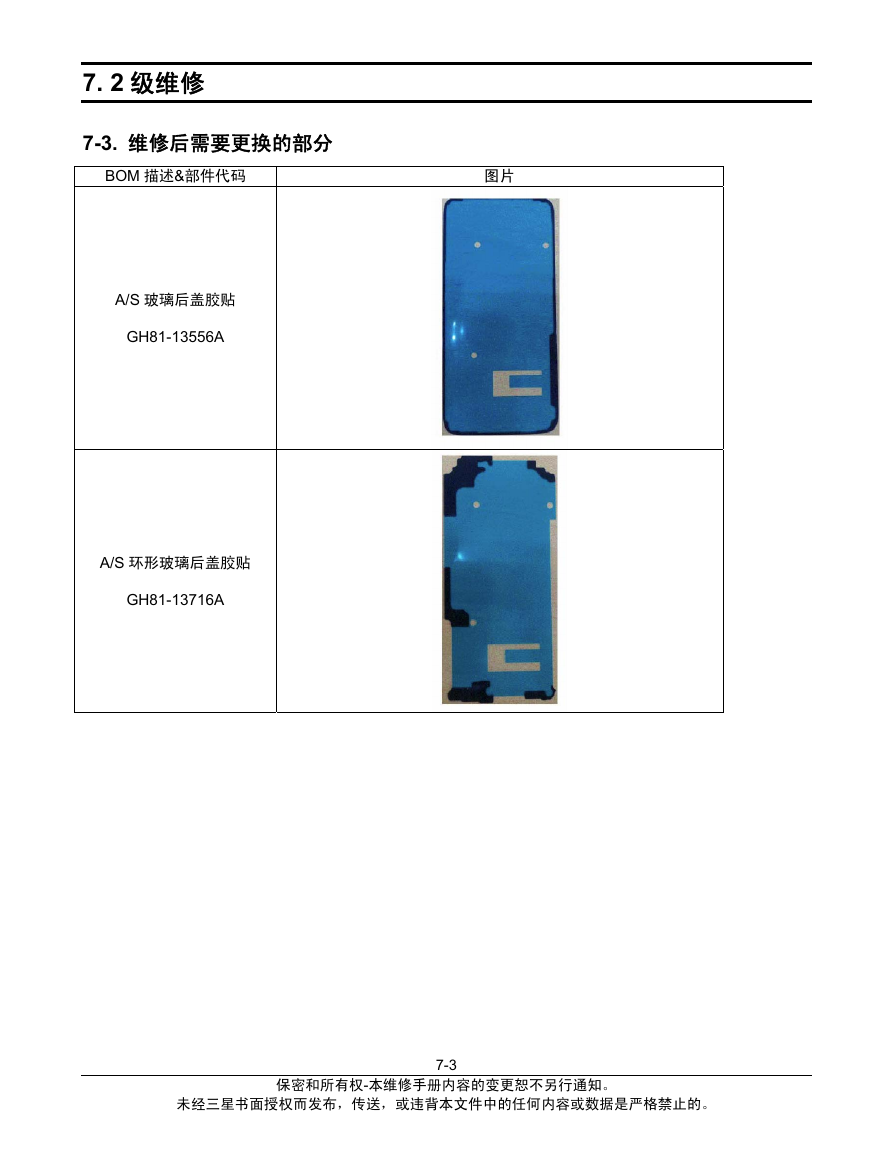

7. 2 级维修 7-3. 维修后需要更换的部分 BOM 描述&部件代码图片 A/S 玻璃后盖胶贴 GH81-13556A A/S 环形玻璃后盖胶贴 GH81-13716A 保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-3

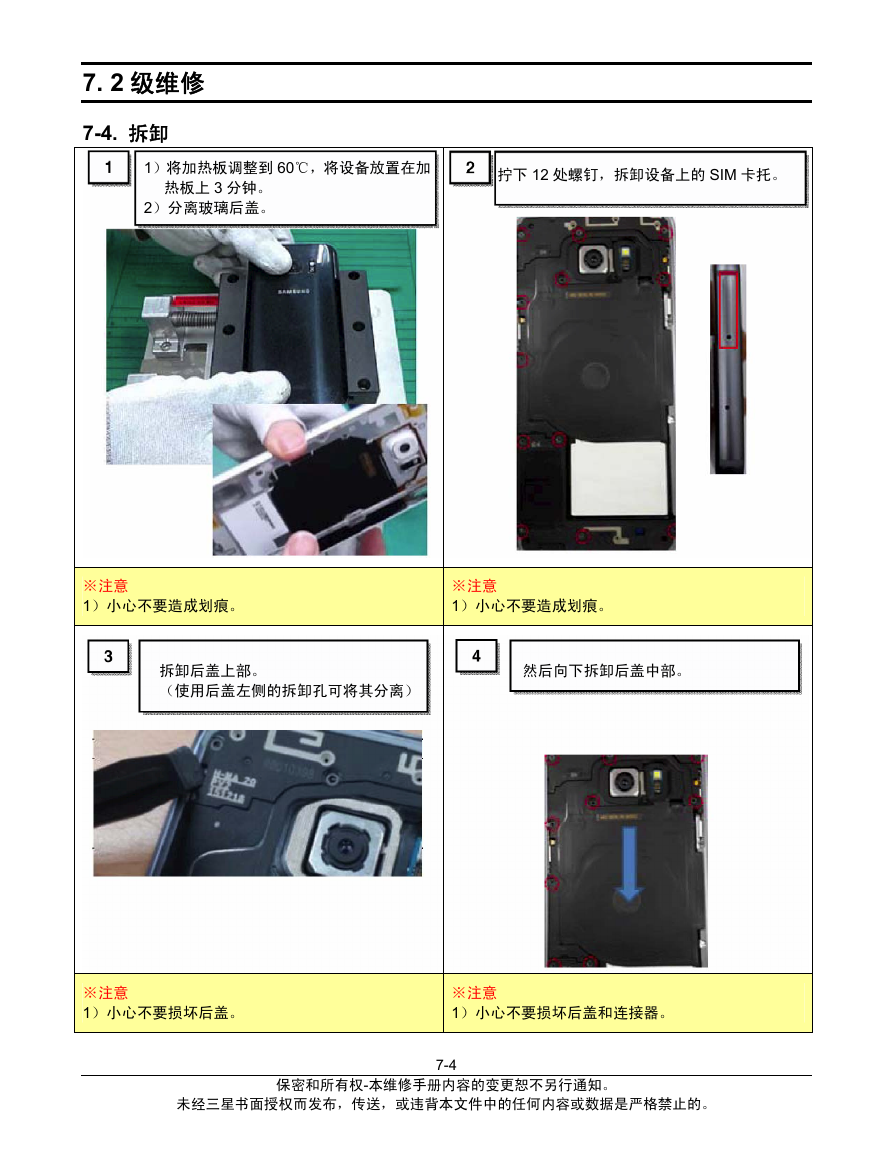

拧下 12 处螺钉，拆卸设备上的 SIM 卡托。 7. 2 级维修 7-4. 拆卸 1）将加热板调整到 60℃，将设备放置在加热板上 3 分钟。 2）分离玻璃后盖。 ※注意 1）小心不要造成划痕。拆卸后盖上部。（使用后盖左侧的拆卸孔可将其分离） ※注意 1）小心不要造成划痕。然后向下拆卸后盖中部。 ※注意 1）小心不要损坏后盖。 ※注意 1）小心不要损坏后盖和连接器。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-4

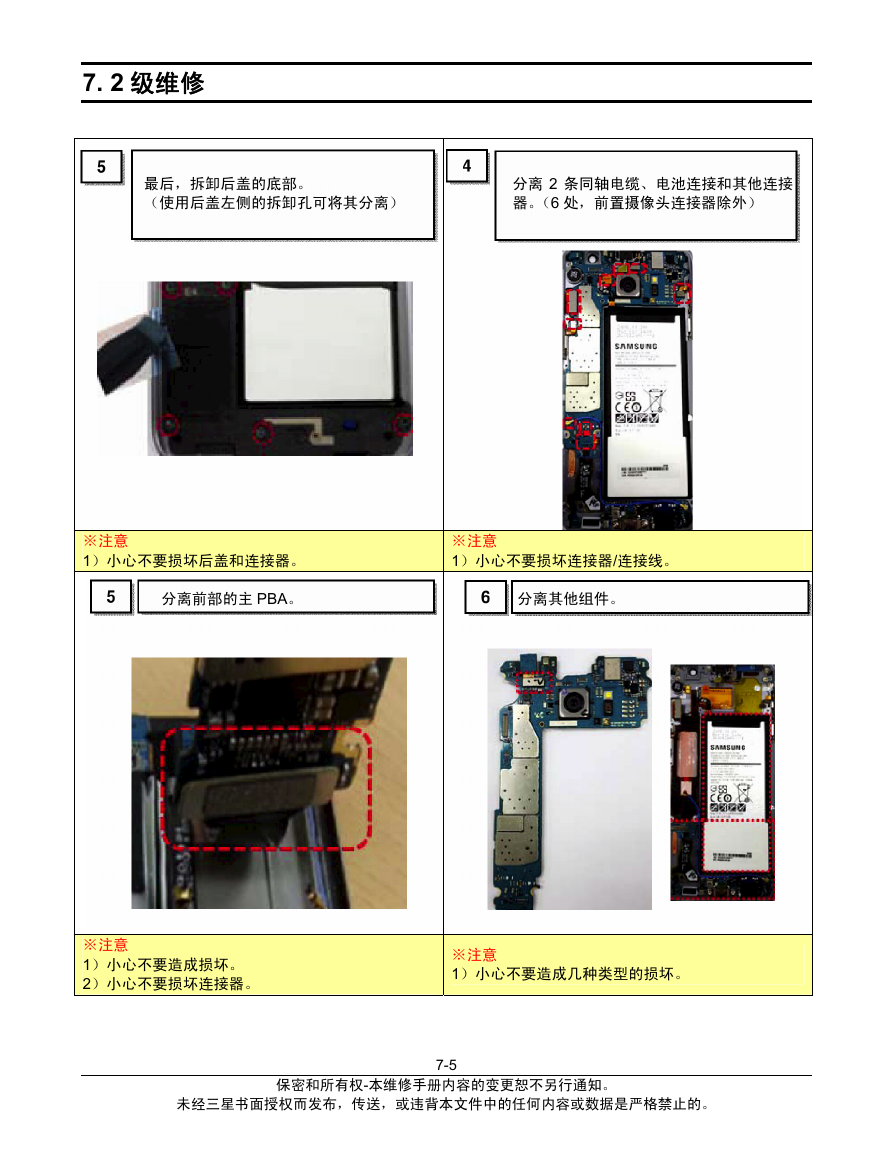

7. 2 级维修最后，拆卸后盖的底部。（使用后盖左侧的拆卸孔可将其分离） ※注意 1）小心不要损坏后盖和连接器。分离前部的主 PBA。分离 2 条同轴电缆、电池连接和其他连接器。（6 处，前置摄像头连接器除外） ※注意 1）小心不要损坏连接器/连接线。分离其他组件。 ※注意 1）小心不要造成损坏。 2）小心不要损坏连接器。 ※注意 1）小心不要造成几种类型的损坏。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-5

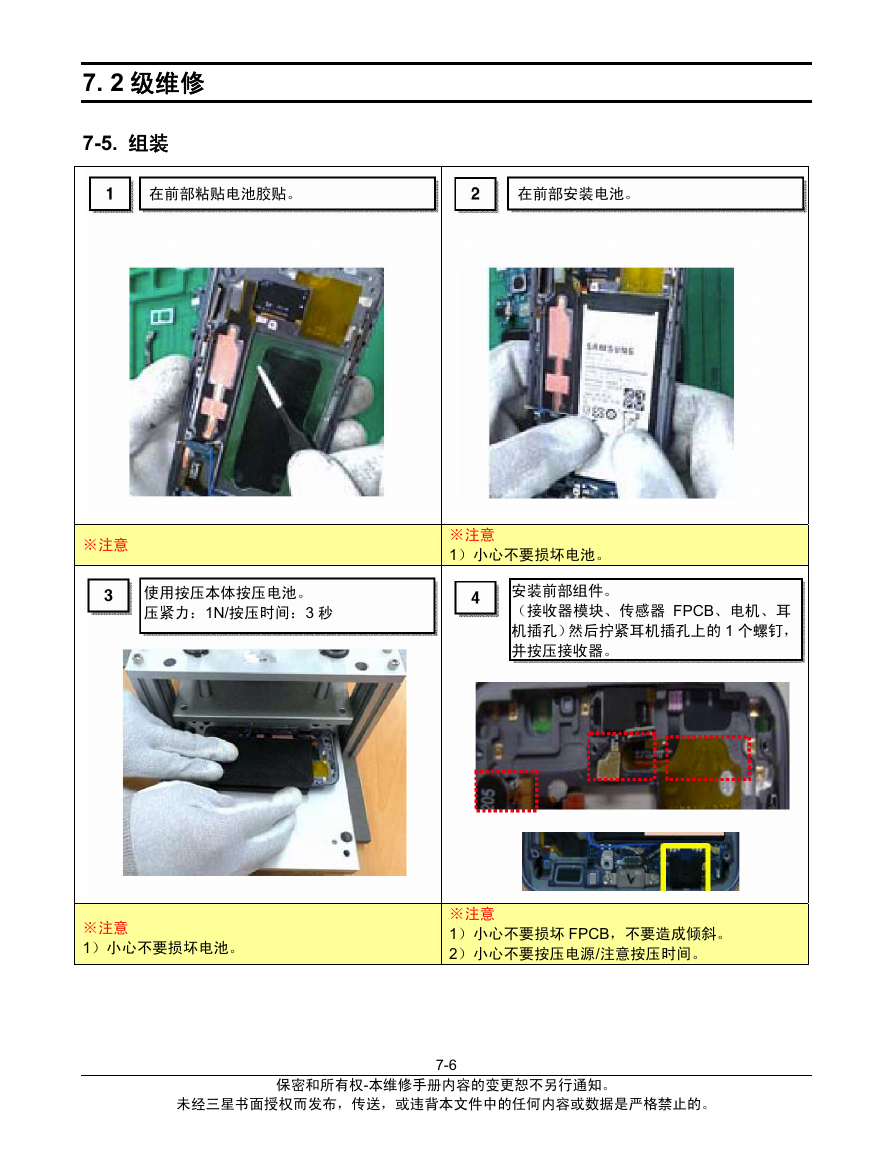

7. 2 级维修 7-5. 组装在前部粘贴电池胶贴。 ※注意在前部安装电池。使用按压本体按压电池。压紧力：1N/按压时间：3 秒 ※注意 1）小心不要损坏电池。安装前部组件。（接收器模块、传感器 FPCB、电机、耳机插孔）然后拧紧耳机插孔上的 1 个螺钉，并按压接收器。 ※注意 1）小心不要损坏电池。 ※注意 1）小心不要损坏 FPCB，不要造成倾斜。 2）小心不要按压电源/注意按压时间。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-6

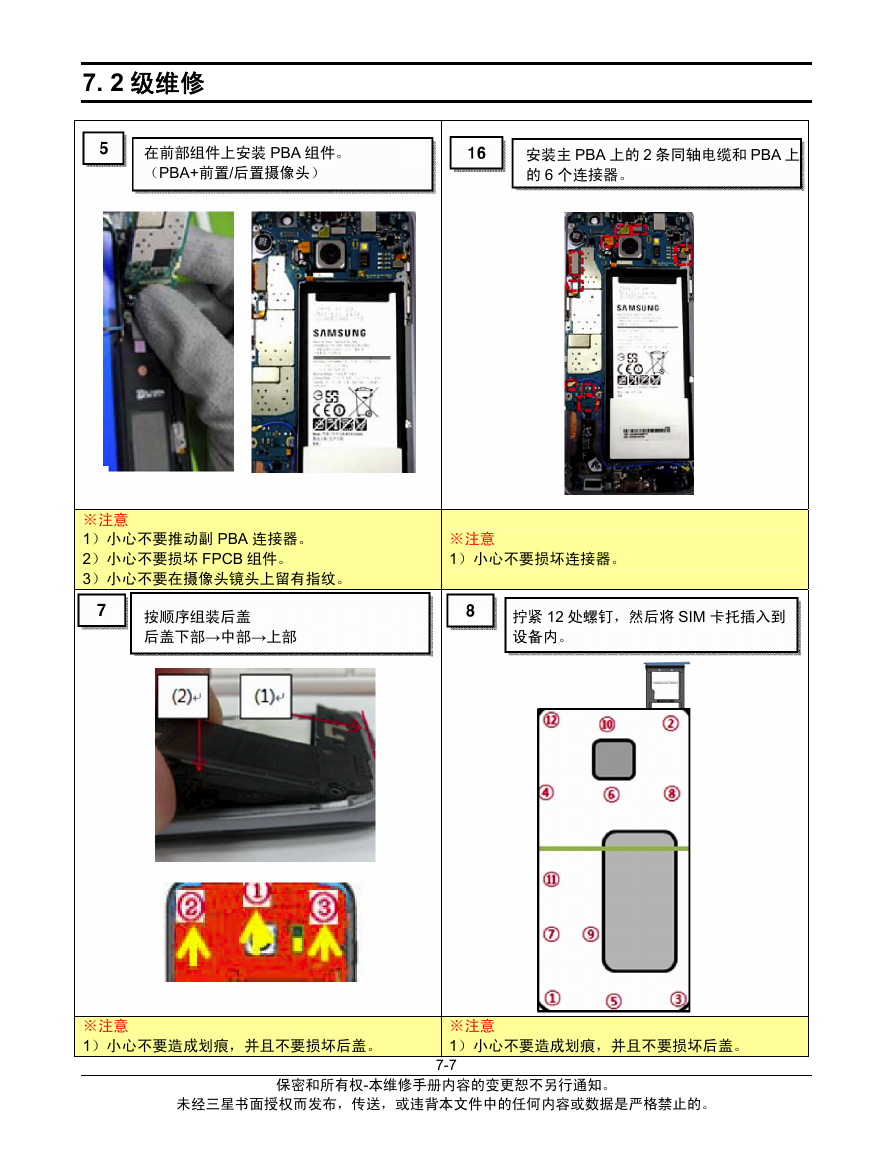

7. 2 级维修在前部组件上安装 PBA 组件。（PBA+前置/后置摄像头）安装主 PBA 上的 2 条同轴电缆和 PBA 上的 6 个连接器。 ※注意 1）小心不要推动副 PBA 连接器。 2）小心不要损坏 FPCB 组件。 3）小心不要在摄像头镜头上留有指纹。按顺序组装后盖后盖下部→中部→上部 ※注意 1）小心不要损坏连接器。拧紧 12 处螺钉，然后将 SIM 卡托插入到设备内。 ※注意 1）小心不要造成划痕，并且不要损坏后盖。 ※注意 1）小心不要造成划痕，并且不要损坏后盖。 7-7 保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。

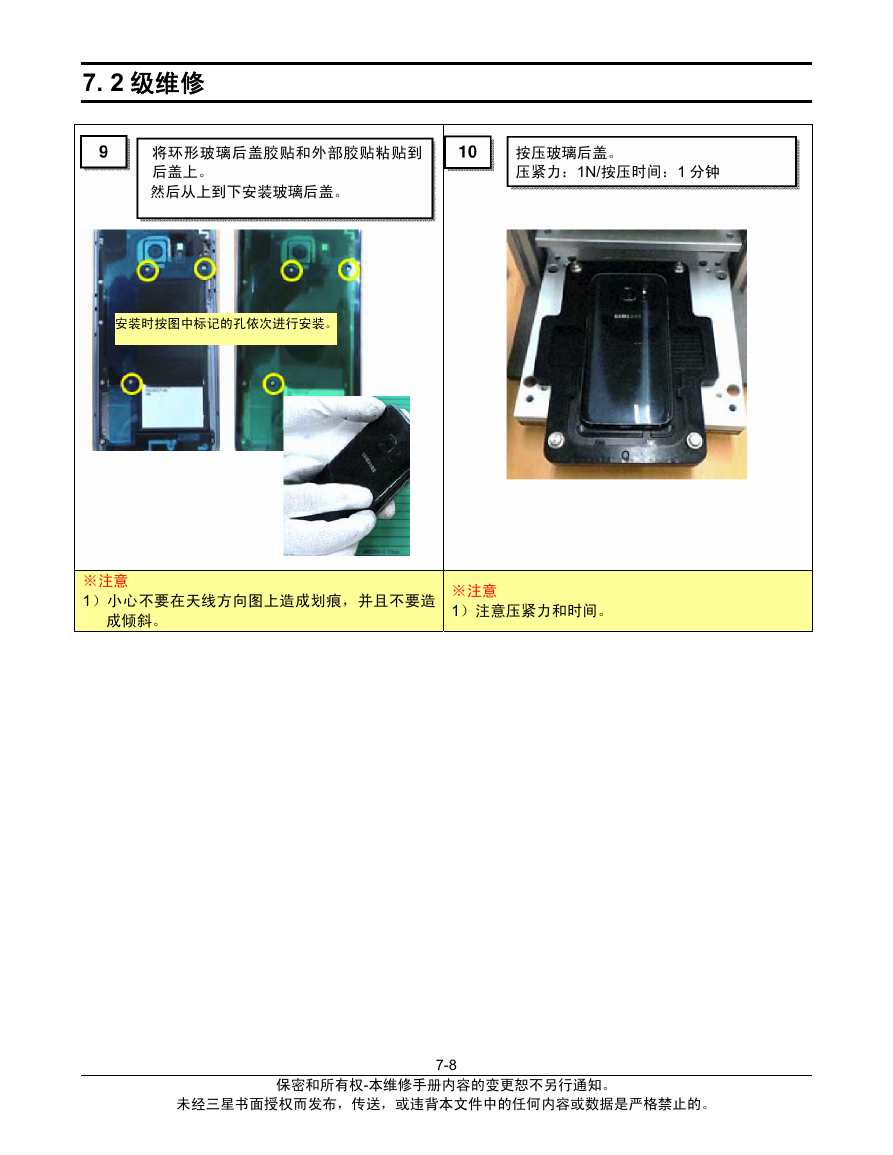

7. 2 级维修将环形玻璃后盖胶贴和外部胶贴粘贴到后盖上。然后从上到下安装玻璃后盖。按压玻璃后盖。压紧力：1N/按压时间：1 分钟安装时按图中标记的孔依次进行安装。 ※注意 1）小心不要在天线方向图上造成划痕，并且不要造 1）注意压紧力和时间。成倾斜。 ※注意保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-8
