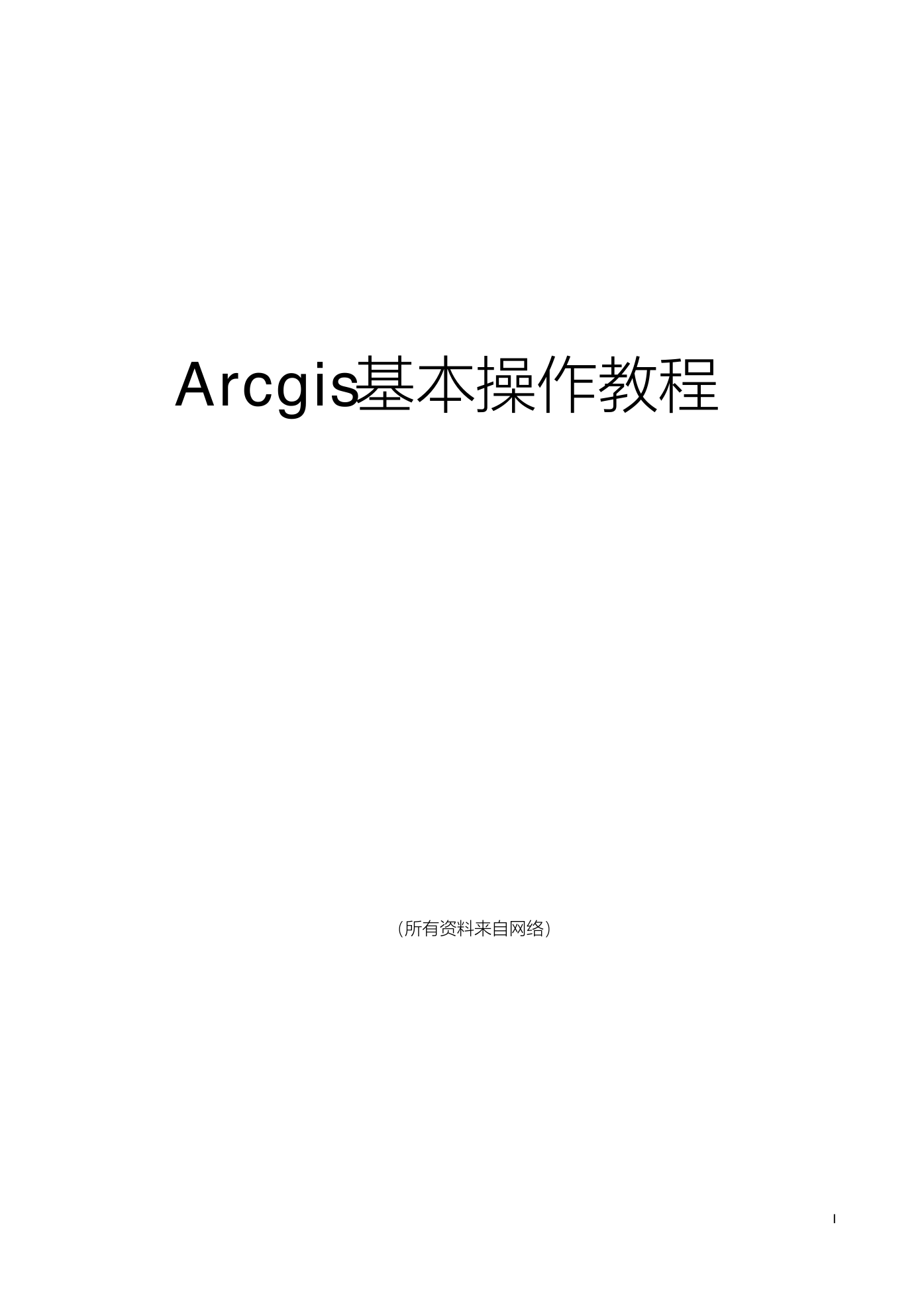

    Arcgis基本操作教程 （所有资料来自网络） I

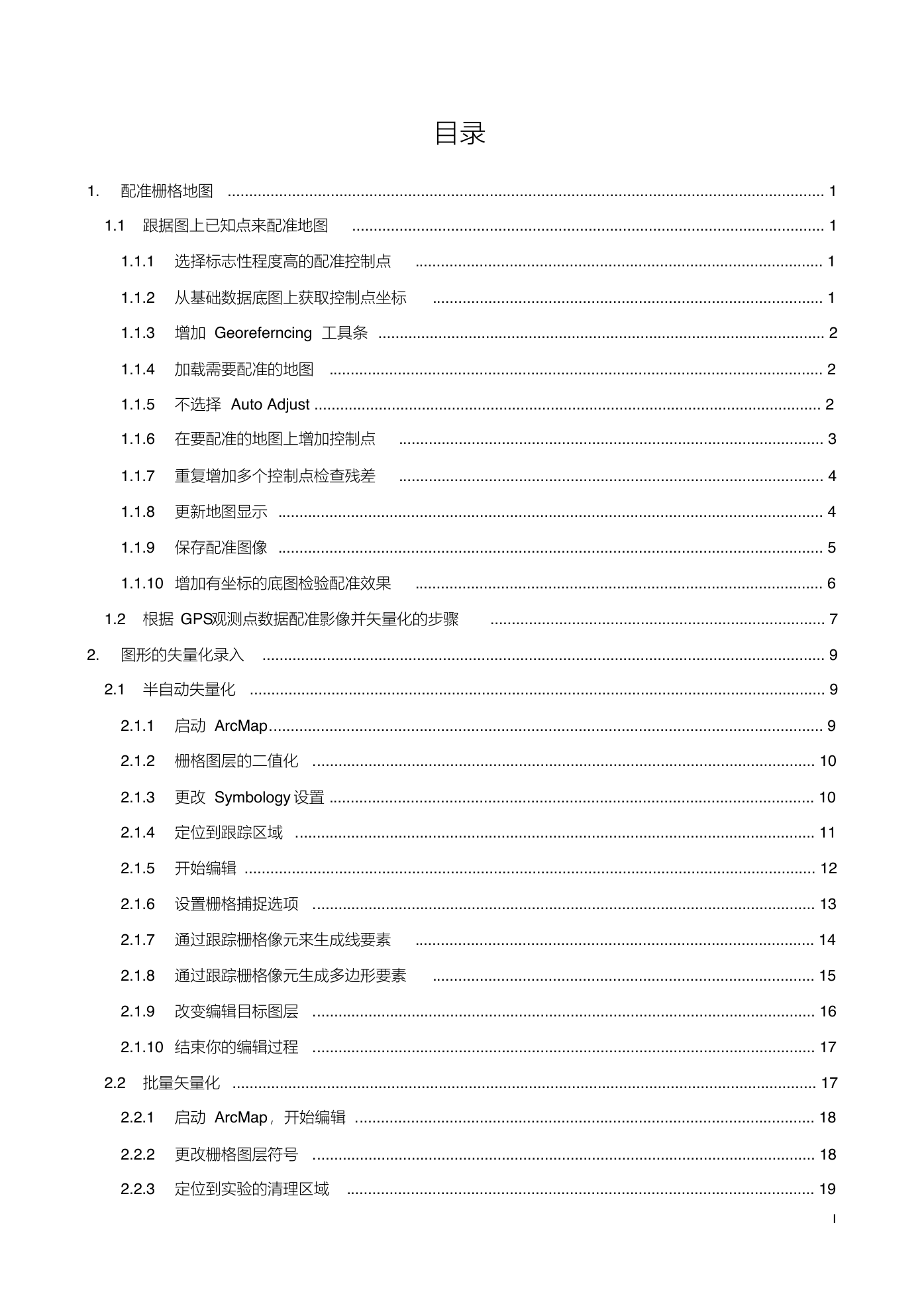

    目录 1. 配准栅格地图 ........................................................................................................................................... 1 1.1 跟据图上已知点来配准地图 .............................................................................................................. 1 1.1.1 选择标志性程度高的配准控制点 ............................................................................................... 1 1.1.2 从基础数据底图上获取控制点坐标 ........................................................................................... 1 1.1.3 增加 Georeferncing 工具条 ........................................................................................................ 2 1.1.4 加载需要配准的地图 ................................................................................................................... 2 1.1.5 不选择 Auto Adjust ...................................................................................................................... 2 1.1.6 在要配准的地图上增加控制点 ................................................................................................... 3 1.1.7 重复增加多个控制点检查残差 ................................................................................................... 4 1.1.8 更新地图显示 ............................................................................................................................... 4 1.1.9 保存配准图像 ............................................................................................................................... 5 1.1.10 增加有坐标的底图检验配准效果 ............................................................................................... 6 1.2 根据 GPS观测点数据配准影像并矢量化的步骤 .............................................................................. 7 2. 图形的失量化录入 ................................................................................................................................... 9 2.1 半自动失量化 ...................................................................................................................................... 9 2.1.1 启动 ArcMap ................................................................................................................................. 9 2.1.2 栅格图层的二值化 ..................................................................................................................... 10 2.1.3 更改 Symbology 设置 ................................................................................................................. 10 2.1.4 定位到跟踪区域 ......................................................................................................................... 11 2.1.5 开始编辑 ..................................................................................................................................... 12 2.1.6 设置栅格捕捉选项 ..................................................................................................................... 13 2.1.7 通过跟踪栅格像元来生成线要素 ............................................................................................. 14 2.1.8 通过跟踪栅格像元生成多边形要素 ......................................................................................... 15 2.1.9 改变编辑目标图层 ..................................................................................................................... 16 2.1.10 结束你的编辑过程 ..................................................................................................................... 17 2.2 批量矢量化 ........................................................................................................................................ 17 2.2.1 启动 ArcMap，开始编辑 ........................................................................................................... 18 2.2.2 更改栅格图层符号 ..................................................................................................................... 18 2.2.3 定位到实验的清理区域 ............................................................................................................. 19 I

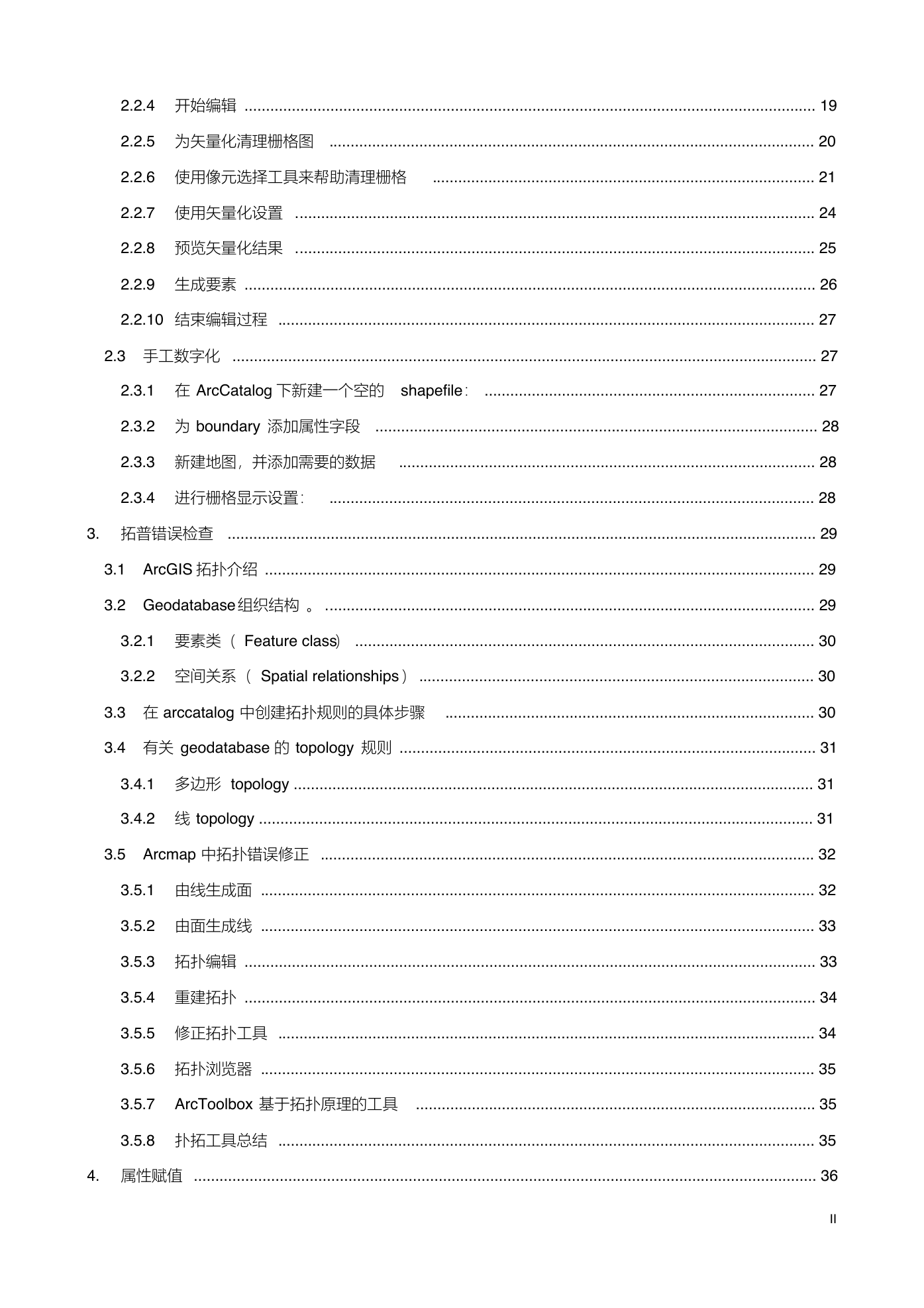

    2.2.4 开始编辑 ..................................................................................................................................... 19 2.2.5 为矢量化清理栅格图 ................................................................................................................. 20 2.2.6 使用像元选择工具来帮助清理栅格 ......................................................................................... 21 2.2.7 使用矢量化设置 ......................................................................................................................... 24 2.2.8 预览矢量化结果 ......................................................................................................................... 25 2.2.9 生成要素 ..................................................................................................................................... 26 2.2.10 结束编辑过程 ............................................................................................................................. 27 2.3 手工数字化 ........................................................................................................................................ 27 2.3.1 在 ArcCatalog 下新建一个空的 shapefile： ............................................................................. 27 2.3.2 为 boundary 添加属性字段 ....................................................................................................... 28 2.3.3 新建地图，并添加需要的数据 ................................................................................................. 28 2.3.4 进行栅格显示设置： ................................................................................................................. 28 3. 拓普错误检查 ......................................................................................................................................... 29 3.1 ArcGIS 拓扑介绍 ................................................................................................................................ 29 3.2 Geodatabase 组织结构 。 .................................................................................................................. 29 3.2.1 要素类（ Feature class） ........................................................................................................... 30 3.2.2 空间关系（ Spatial relationships） ............................................................................................ 30 3.3 在 arccatalog 中创建拓扑规则的具体步骤 ...................................................................................... 30 3.4 有关 geodatabase 的 topology 规则 ................................................................................................. 31 3.4.1 多边形 topology ......................................................................................................................... 31 3.4.2 线 topology ................................................................................................................................. 31 3.5 Arcmap 中拓扑错误修正 ................................................................................................................... 32 3.5.1 由线生成面 ................................................................................................................................. 32 3.5.2 由面生成线 ................................................................................................................................. 33 3.5.3 拓扑编辑 ..................................................................................................................................... 33 3.5.4 重建拓扑 ..................................................................................................................................... 34 3.5.5 修正拓扑工具 ............................................................................................................................. 34 3.5.6 拓扑浏览器 ................................................................................................................................. 35 3.5.7 ArcToolbox 基于拓扑原理的工具 ............................................................................................. 35 3.5.8 扑拓工具总结 ............................................................................................................................. 35 4. 属性赋值 ................................................................................................................................................. 36 II

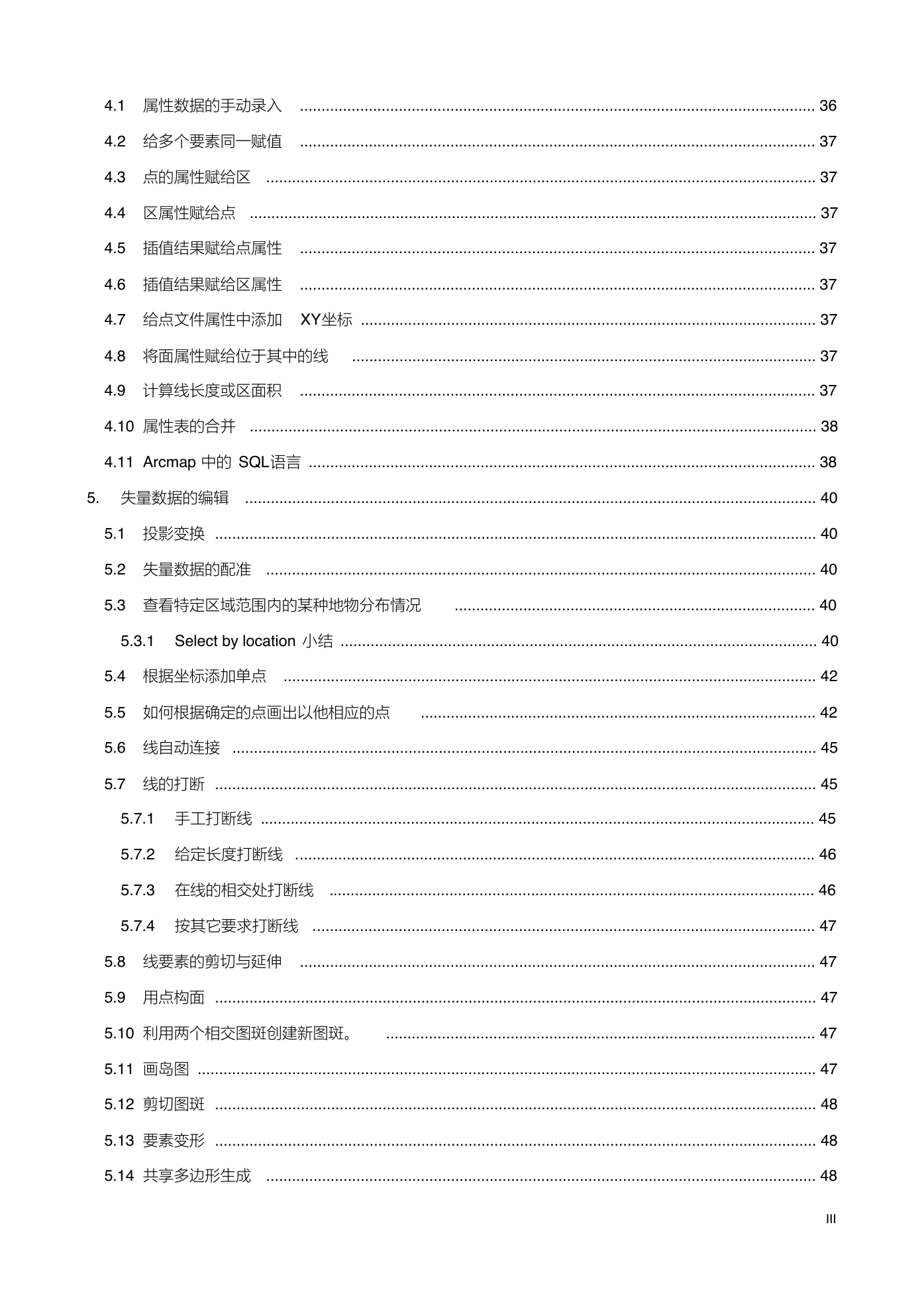

    4.1 属性数据的手动录入 ........................................................................................................................ 36 4.2 给多个要素同一赋值 ........................................................................................................................ 37 4.3 点的属性赋给区 ................................................................................................................................ 37 4.4 区属性赋给点 .................................................................................................................................... 37 4.5 插值结果赋给点属性 ........................................................................................................................ 37 4.6 插值结果赋给区属性 ........................................................................................................................ 37 4.7 给点文件属性中添加 XY坐标 .......................................................................................................... 37 4.8 将面属性赋给位于其中的线 ............................................................................................................ 37 4.9 计算线长度或区面积 ........................................................................................................................ 37 4.10 属性表的合并 .................................................................................................................................... 38 4.11 Arcmap 中的 SQL语言 ...................................................................................................................... 38 5. 失量数据的编辑 ..................................................................................................................................... 40 5.1 投影变换 ............................................................................................................................................ 40 5.2 失量数据的配准 ................................................................................................................................ 40 5.3 查看特定区域范围内的某种地物分布情况 .................................................................................... 40 5.3.1 Select by location 小结 ............................................................................................................... 40 5.4 根据坐标添加单点 ............................................................................................................................ 42 5.5 如何根据确定的点画出以他相应的点 ............................................................................................ 42 5.6 线自动连接 ........................................................................................................................................ 45 5.7 线的打断 ............................................................................................................................................ 45 5.7.1 手工打断线 ................................................................................................................................. 45 5.7.2 给定长度打断线 ......................................................................................................................... 46 5.7.3 在线的相交处打断线 ................................................................................................................. 46 5.7.4 按其它要求打断线 ..................................................................................................................... 47 5.8 线要素的剪切与延伸 ........................................................................................................................ 47 5.9 用点构面 ............................................................................................................................................ 47 5.10 利用两个相交图斑创建新图斑。 .................................................................................................... 47 5.11 画岛图 ................................................................................................................................................ 47 5.12 剪切图斑 ............................................................................................................................................ 48 5.13 要素变形 ............................................................................................................................................ 48 5.14 共享多边形生成 ................................................................................................................................ 48 III

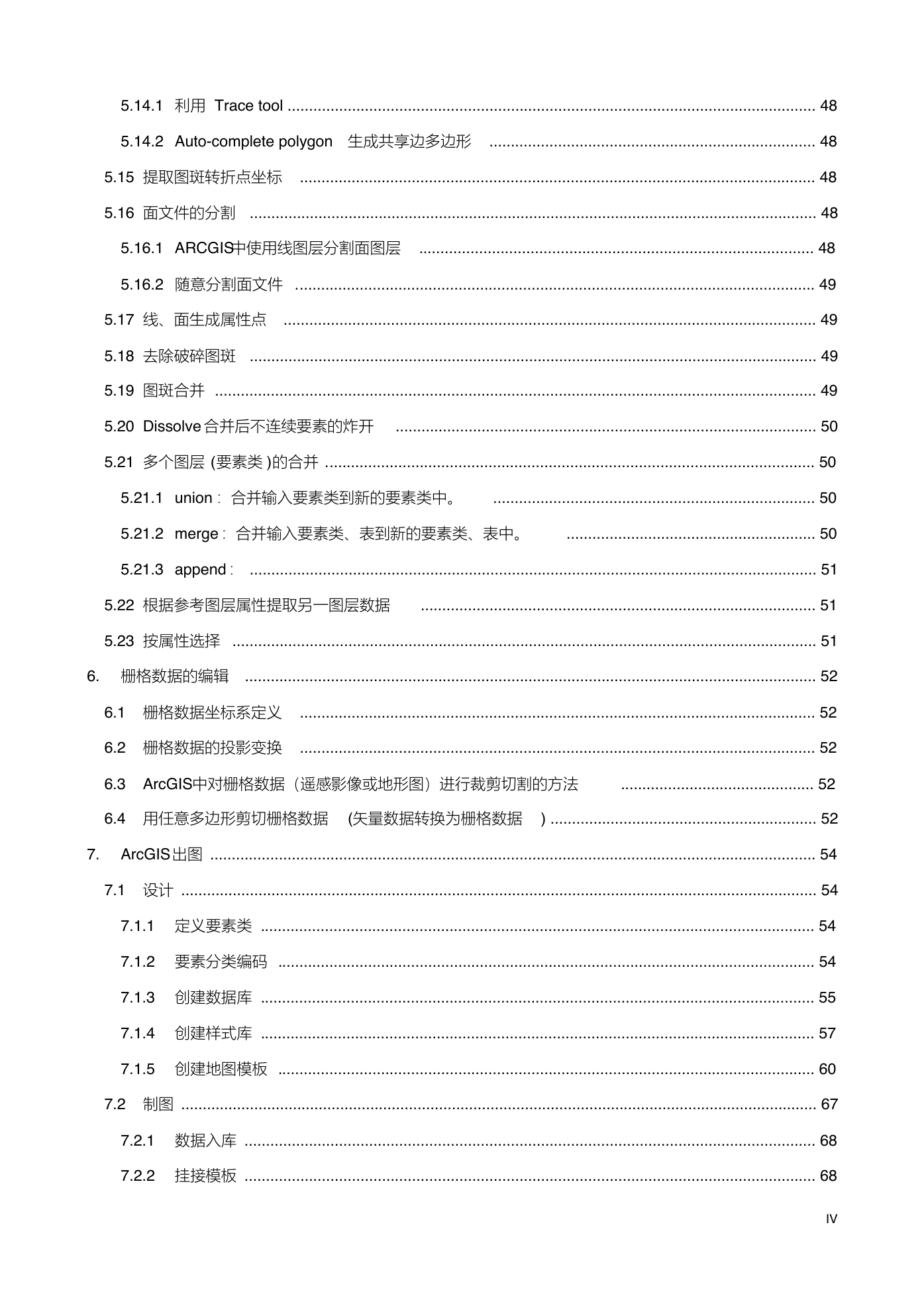

    5.14.1 利用 Trace tool ........................................................................................................................... 48 5.14.2 Auto-complete polygon 生成共享边多边形 ............................................................................ 48 5.15 提取图斑转折点坐标 ........................................................................................................................ 48 5.16 面文件的分割 .................................................................................................................................... 48 5.16.1 ARCGIS中使用线图层分割面图层 ............................................................................................ 48 5.16.2 随意分割面文件 ......................................................................................................................... 49 5.17 线、面生成属性点 ............................................................................................................................ 49 5.18 去除破碎图斑 .................................................................................................................................... 49 5.19 图斑合并 ............................................................................................................................................ 49 5.20 Dissolve 合并后不连续要素的炸开 .................................................................................................. 50 5.21 多个图层 (要素类 )的合并 .................................................................................................................. 50 5.21.1 union ：合并输入要素类到新的要素类中。 ........................................................................... 50 5.21.2 merge：合并输入要素类、表到新的要素类、表中。 .......................................................... 50 5.21.3 append： .................................................................................................................................... 51 5.22 根据参考图层属性提取另一图层数据 ............................................................................................ 51 5.23 按属性选择 ........................................................................................................................................ 51 6. 栅格数据的编辑 ..................................................................................................................................... 52 6.1 栅格数据坐标系定义 ........................................................................................................................ 52 6.2 栅格数据的投影变换 ........................................................................................................................ 52 6.3 ArcGIS中对栅格数据（遥感影像或地形图）进行裁剪切割的方法 ............................................. 52 6.4 用任意多边形剪切栅格数据 (矢量数据转换为栅格数据 ) .............................................................. 52 7. ArcGIS出图 ............................................................................................................................................. 54 7.1 设计 .................................................................................................................................................... 54 7.1.1 定义要素类 ................................................................................................................................. 54 7.1.2 要素分类编码 ............................................................................................................................. 54 7.1.3 创建数据库 ................................................................................................................................. 55 7.1.4 创建样式库 ................................................................................................................................. 57 7.1.5 创建地图模板 ............................................................................................................................. 60 7.2 制图 .................................................................................................................................................... 67 7.2.1 数据入库 ..................................................................................................................................... 68 7.2.2 挂接模板 ..................................................................................................................................... 68 IV

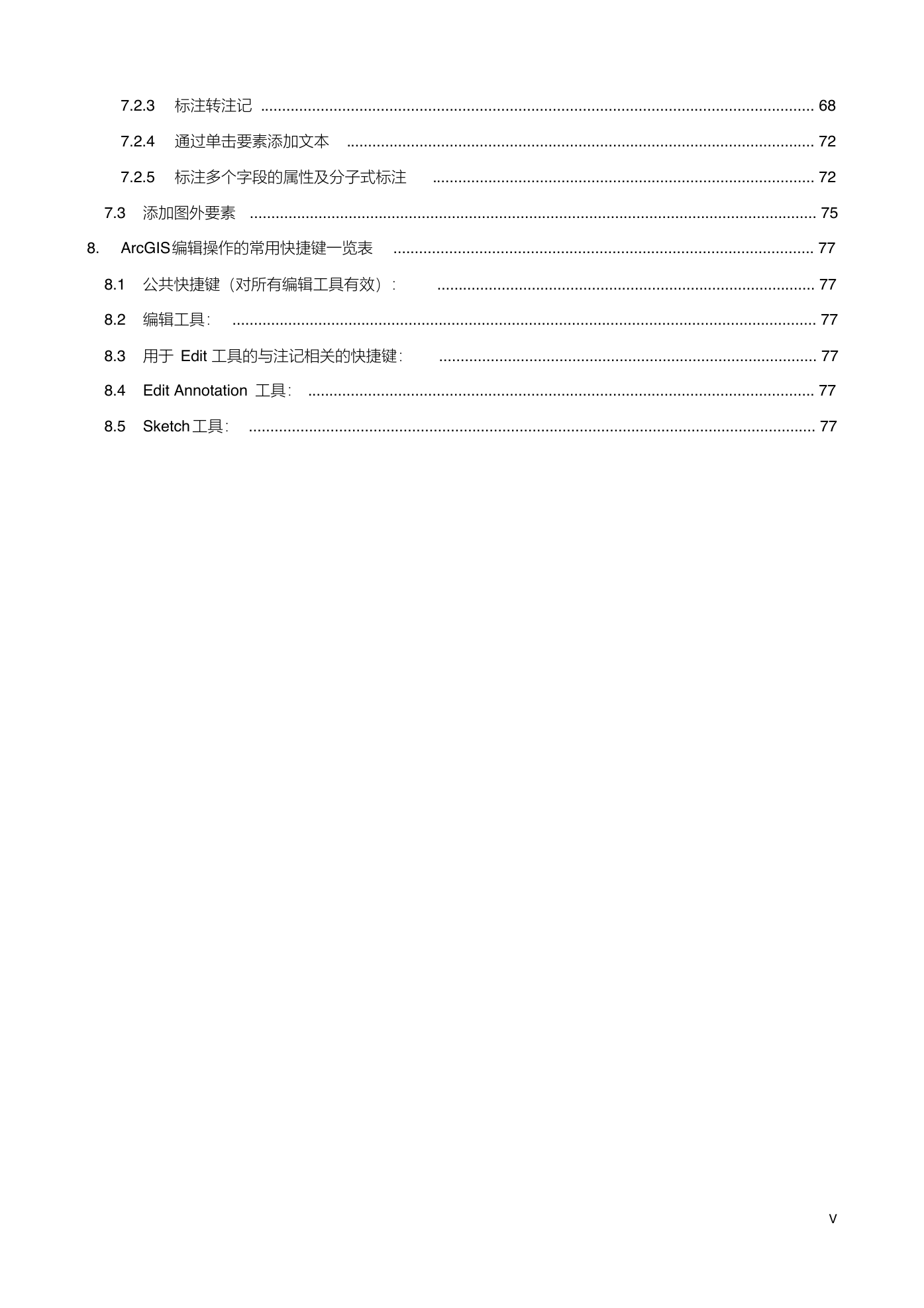

    7.2.3 标注转注记 ................................................................................................................................. 68 7.2.4 通过单击要素添加文本 ............................................................................................................. 72 7.2.5 标注多个字段的属性及分子式标注 ......................................................................................... 72 7.3 添加图外要素 .................................................................................................................................... 75 8. ArcGIS编辑操作的常用快捷键一览表 .................................................................................................. 77 8.1 公共快捷键（对所有编辑工具有效）： ........................................................................................ 77 8.2 编辑工具： ........................................................................................................................................ 77 8.3 用于 Edit 工具的与注记相关的快捷键： ........................................................................................ 77 8.4 Edit Annotation 工具： ...................................................................................................................... 77 8.5 Sketch 工具： .................................................................................................................................... 77 V
    1. 配准栅格地图 1.1 跟据图上已知点来配准地图 1.1.1 选择标志性程度高的配准控制点 对照底图和待数字化的地图，判断和选择标志性程度高的控制点。标志点可以是经纬线 网格的交点、公里网格的交点、一些典型城镇或地物的位置、一些线线要素或线面要素的交 点或者地图轮廓中的明显拐点，控制点的分布要相对均匀，理论上至少取三个点，实际配准 中控制点越多越好。后增加的控制点可以起到纠偏的作用，即用前面的控制点配准后，有些 远离控制点的位置有坐标误差，新的控制点会纠正新点附近位置的坐标误差，所以有控制点 坐标准确的前提下，控制点越多整个图的坐标误差越小。 1.1.2 从基础数据底图上获取控制点坐标 将有坐标的底图放大到足够大，用鼠标尖部对准控制点，获取其坐标信息。本文用方里 网坐标。方里网是由平行于投影坐标轴的两组平行线所构成的方格网。因为是每隔整公里绘 出坐标纵线和坐标横线，所以称之为方里网，由于方里线同时又是平行于直角坐标轴的坐标 网线，故又称直角坐标网。直角坐标网的坐标系以中央经线投影后的直线为 X 轴，以赤道投 影后的直线为 Y轴，它们的交点为坐标原点。这样，坐标系中就出现了四个象限。纵坐标从 赤道算起向北为正、向南为负；横坐标从中央经线算起，向东为正、向西为负。下面是常熟 市域范围内的控制点和主要控制点的坐标。 控制点编号 X经（东大西小） Y纬（南小北大） 1. 4. 567316 551441 3517496 3495174 1

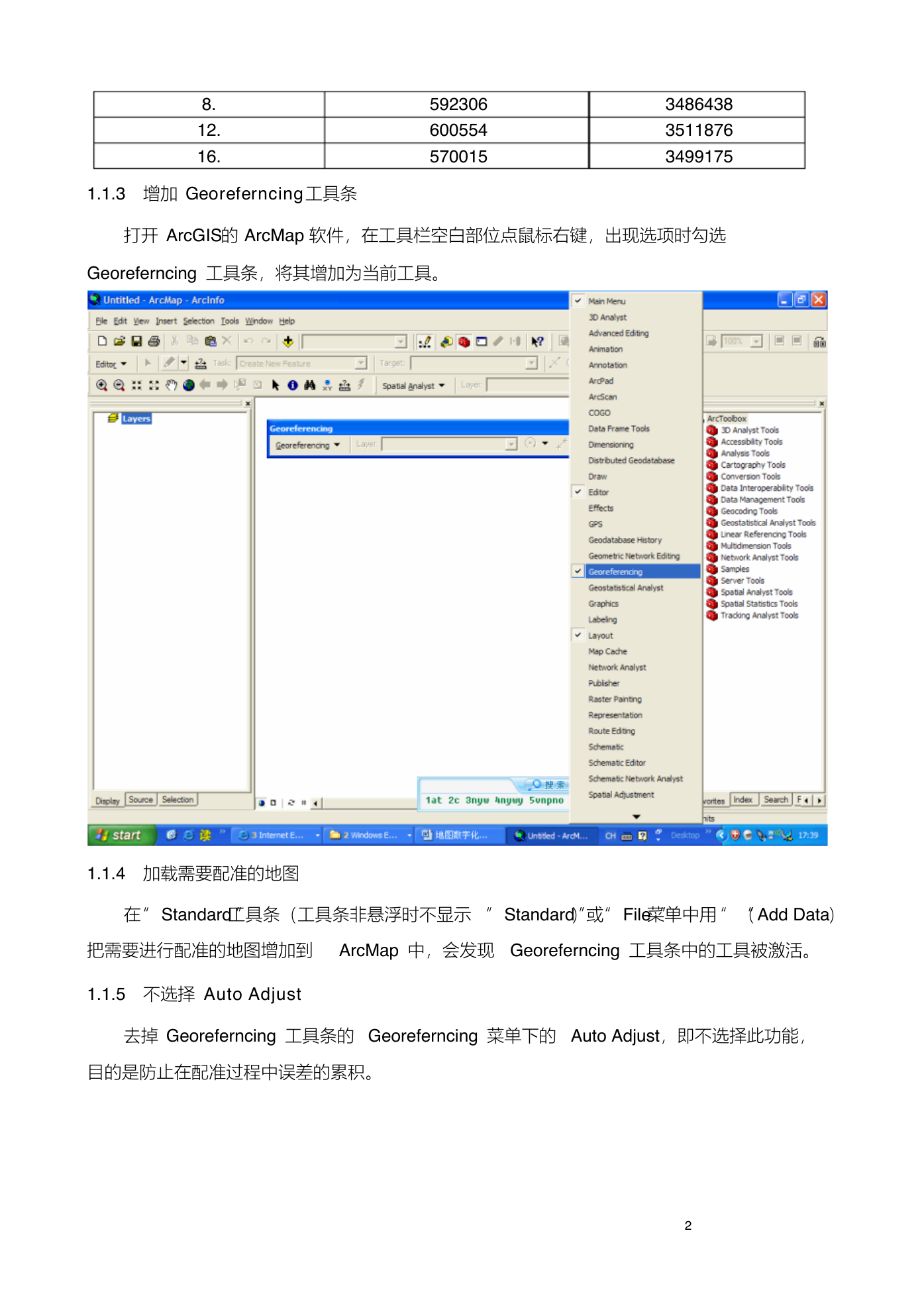

    8. 12. 16. 592306 600554 570015 3486438 3511876 3499175 1.1.3 增加 Georeferncing 工具条 打开 ArcGIS的 ArcMap 软件，在工具栏空白部位点鼠标右键，出现选项时勾选 Georeferncing 工具条，将其增加为当前工具。 1.1.4 加载需要配准的地图 在“Standard ”工具条（工具条非悬浮时不显示 “Standard ”）或“File ”菜单中用 “ ”（Add Data） 把需要进行配准的地图增加到 ArcMap 中，会发现 Georeferncing 工具条中的工具被激活。 1.1.5 不选择 Auto Adjust 去掉 Georeferncing 工具条的 Georeferncing 菜单下的 Auto Adjust，即不选择此功能， 目的是防止在配准过程中误差的累积。 2
