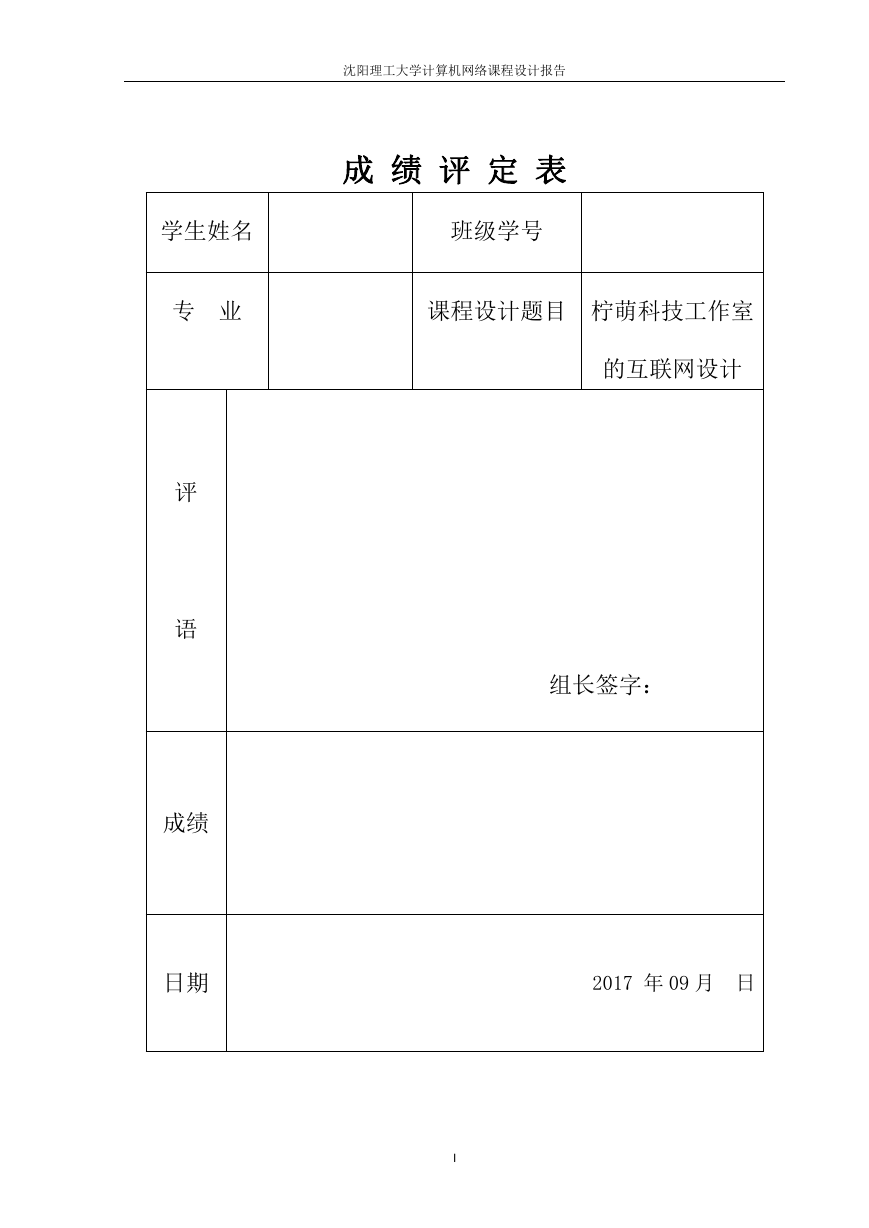

    沈阳理工大学计算机网络课程设计报告 成 绩 评 定 表 学生姓名 班级学号 专 业 课程设计题目 柠萌科技工作室 的互联网设计 评 语 成绩 日期 组长签字： 2017 年 09 月 日 I

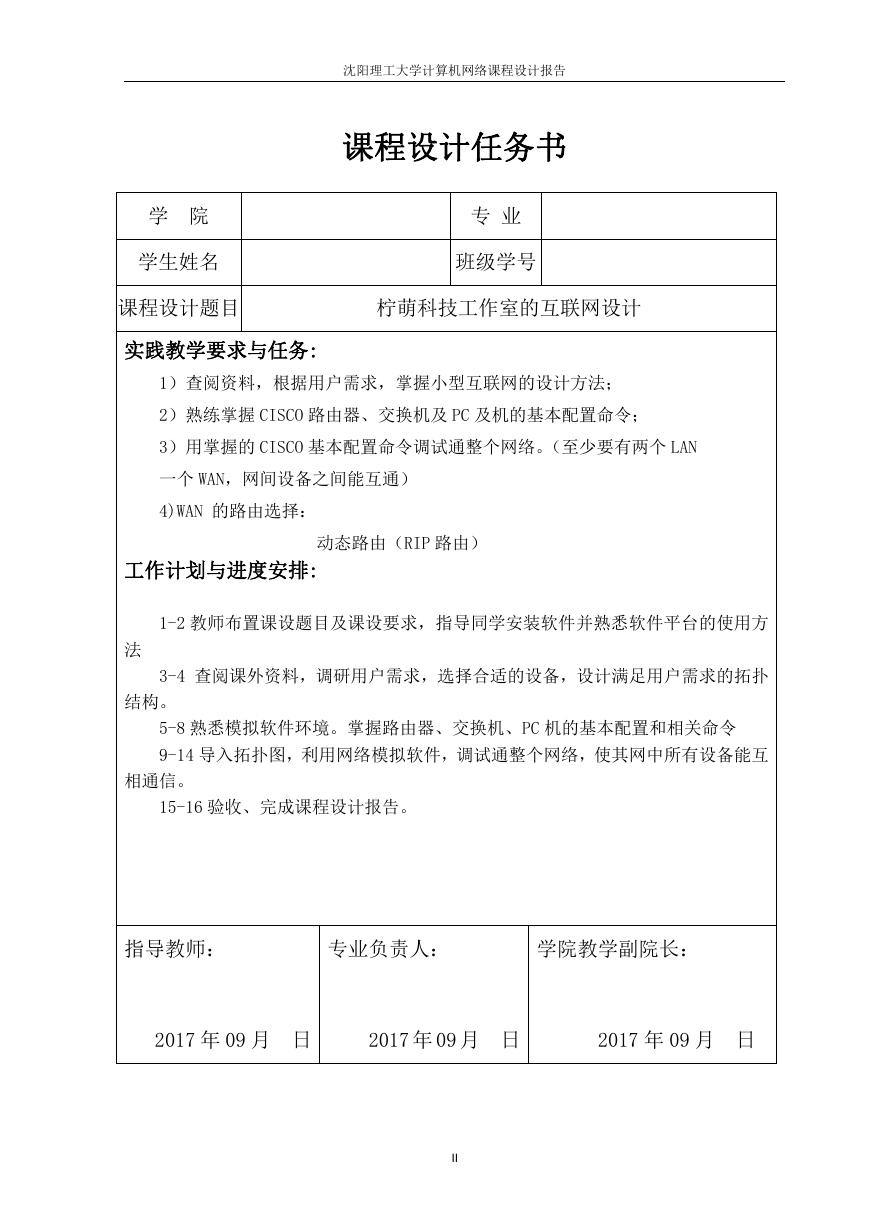

    沈阳理工大学计算机网络课程设计报告 课程设计任务书 学 院 学生姓名 专 业 班级学号 课程设计题目 柠萌科技工作室的互联网设计 实践教学要求与任务: 1）查阅资料，根据用户需求，掌握小型互联网的设计方法； 2）熟练掌握 CISCO 路由器、交换机及 PC 及机的基本配置命令； 3）用掌握的 CISCO 基本配置命令调试通整个网络。（至少要有两个 LAN 一个 WAN，网间设备之间能互通） 4)WAN 的路由选择： 工作计划与进度安排: 动态路由（RIP 路由） 1-2 教师布置课设题目及课设要求，指导同学安装软件并熟悉软件平台的使用方 法 3-4 查阅课外资料，调研用户需求，选择合适的设备，设计满足用户需求的拓扑 结构。 5-8 熟悉模拟软件环境。掌握路由器、交换机、PC 机的基本配置和相关命令 9-14 导入拓扑图，利用网络模拟软件，调试通整个网络，使其网中所有设备能互 相通信。 15-16 验收、完成课程设计报告。 指导教师： 专业负责人： 学院教学副院长： 2017 年 09 月 日 2017 年 09 月 日 2017 年 09 月 日 II

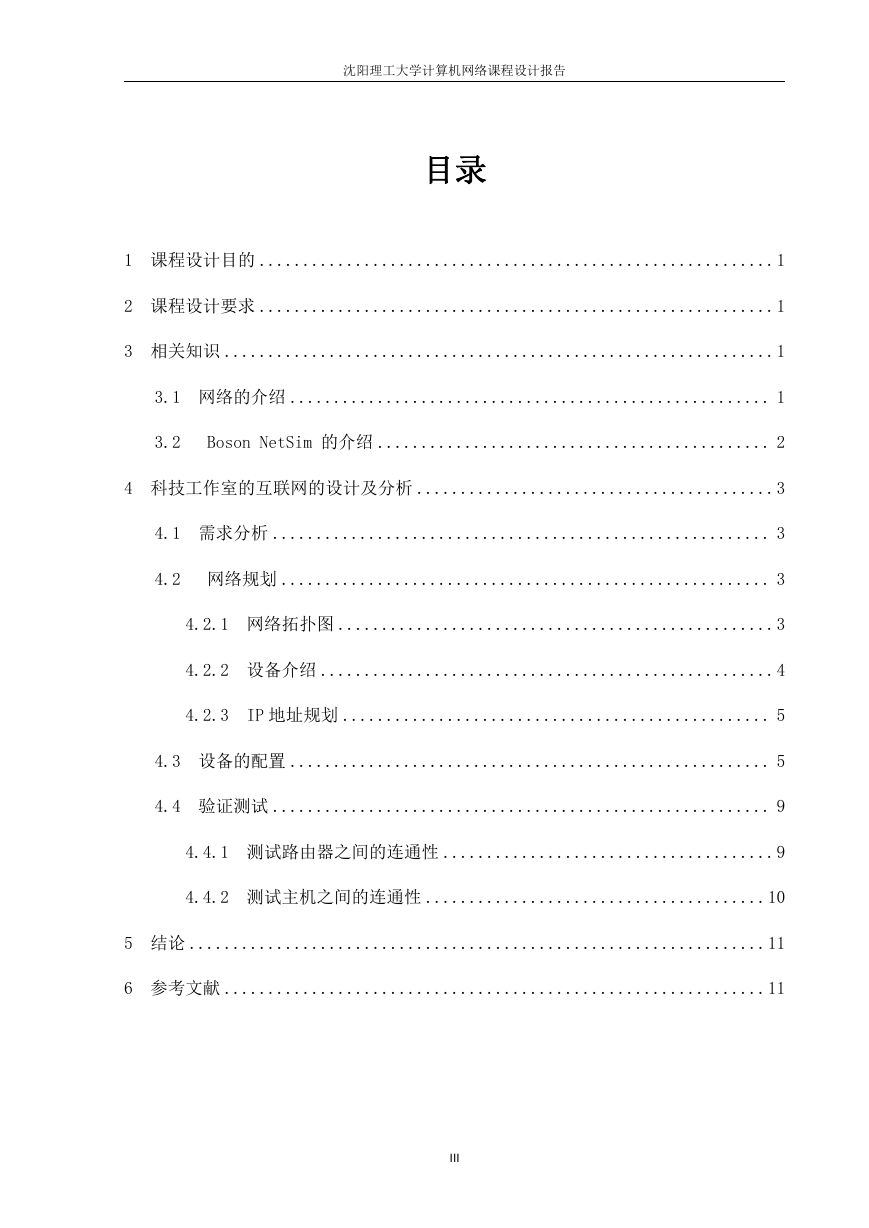

    沈阳理工大学计算机网络课程设计报告 目录 1 课程设计目的 ...........................................................1 2 课程设计要求 ...........................................................1 3 相关知识 ...............................................................1 3.1 网络的介绍 ....................................................... 1 3.2 Boson NetSim 的介绍 ............................................. 2 4 科技工作室的互联网的设计及分析 .........................................3 4.1 需求分析 ......................................................... 3 4.2 网络规划 ........................................................ 3 4.2.1 网络拓扑图 ..................................................3 4.2.2 设备介绍 ....................................................4 4.2.3 IP 地址规划 ................................................. 5 4.3 设备的配置 ....................................................... 5 4.4 验证测试 ......................................................... 9 4.4.1 测试路由器之间的连通性 ......................................9 4.4.2 测试主机之间的连通性 .......................................10 5 结论 ..................................................................11 6 参考文献 ..............................................................11 III

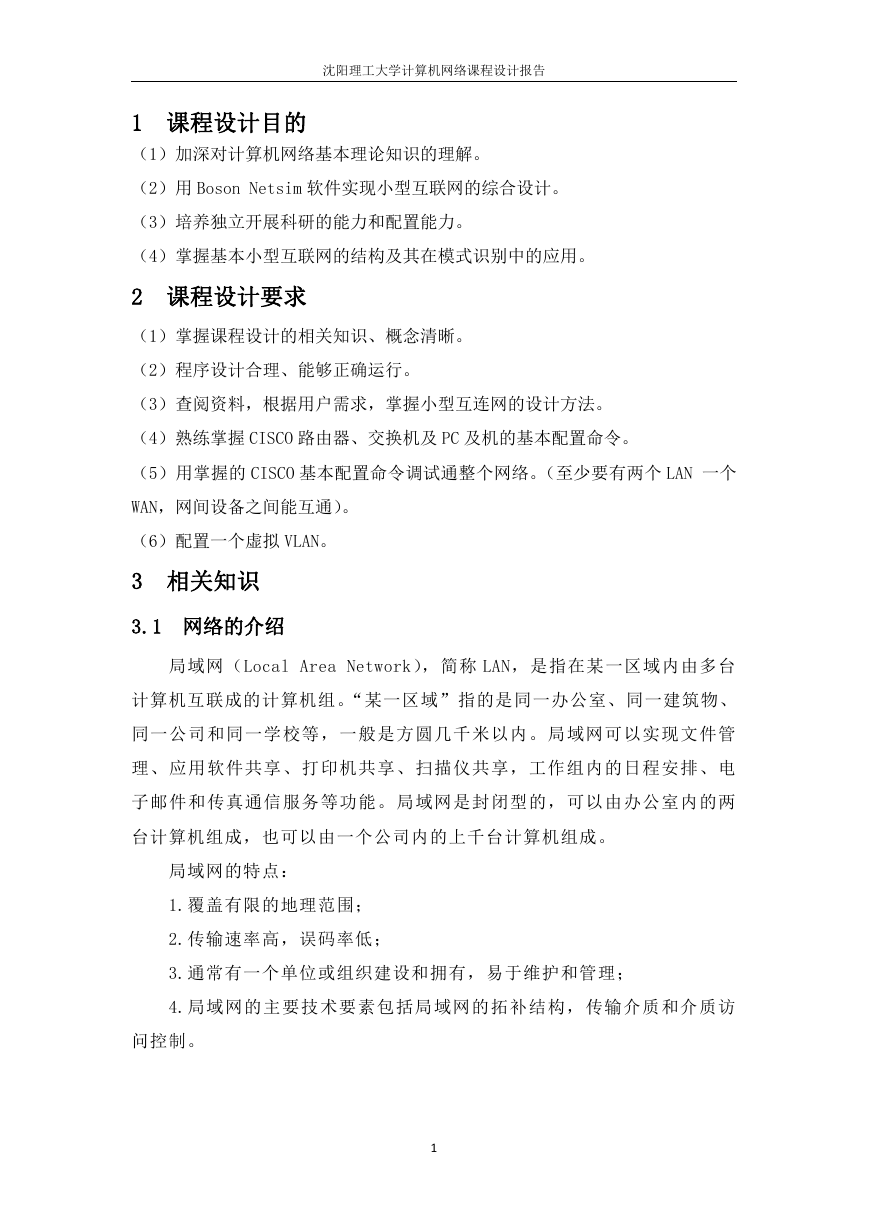

    沈阳理工大学计算机网络课程设计报告 1 课程设计目的 （1）加深对计算机网络基本理论知识的理解。 （2）用 Boson Netsim 软件实现小型互联网的综合设计。 （3）培养独立开展科研的能力和配置能力。 （4）掌握基本小型互联网的结构及其在模式识别中的应用。 2 课程设计要求 （1）掌握课程设计的相关知识、概念清晰。 （2）程序设计合理、能够正确运行。 （3）查阅资料，根据用户需求，掌握小型互连网的设计方法。 （4）熟练掌握 CISCO 路由器、交换机及 PC 及机的基本配置命令。 （5）用掌握的 CISCO 基本配置命令调试通整个网络。（至少要有两个 LAN 一个 WAN，网间设备之间能互通）。 （6）配置一个虚拟 VLAN。 3 相关知识 3.1 网络的介绍 局域网（Local Area Network），简称 LAN，是指在某一区域内由多台 计算机互联成的计算机组。“某一区域”指的是同一办公室、同一建筑物、 同一公司和同一学校等，一般是方圆几千米以内。局域网可以实现文件管 理、应用软件共享、打印机共享、扫描仪共享，工作组内的日程安排、电 子邮件和传真通信服务等功能。局域网是封闭型的，可以由办公室内的两 台计算机组成，也可以由一个公司内的上千台计算机组成。 局域网的特点： 1.覆盖有限的地理范围； 2.传输速率高，误码率低； 3.通常有一个单位或组织建设和拥有，易于维护和管理； 4.局域网的主要技术要素包括局域网的拓补结构，传输介质和介质访 问控制。 1

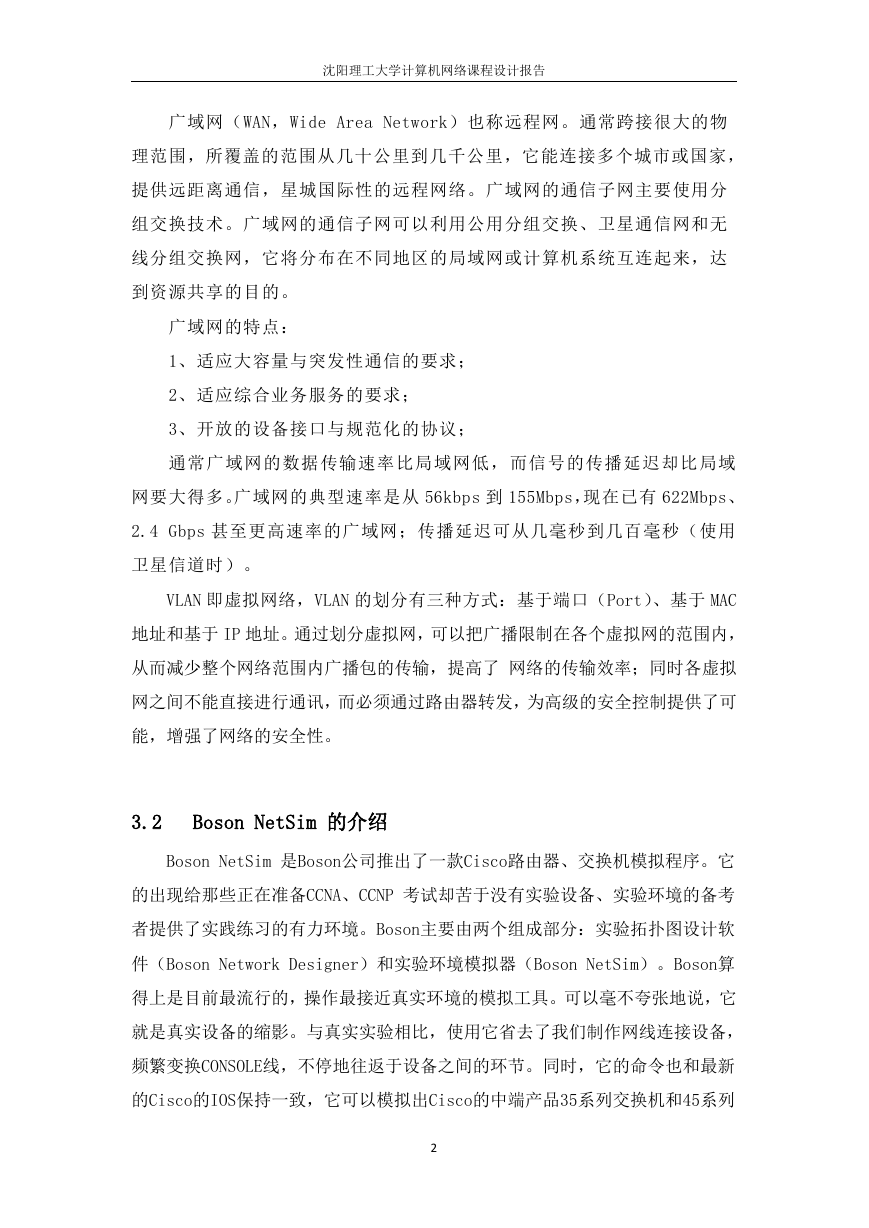

    沈阳理工大学计算机网络课程设计报告 广域网（WAN，Wide Area Network）也称远程网。通常跨接很大的物 理范围，所覆盖的范围从几十公里到几千公里，它能连接多个城市或国家， 提供远距离通信，星城国际性的远程网络。广域网的通信子网主要使用分 组交换技术。广域网的通信子网可以利用公用分组交换、卫星通信网和无 线分组交换网，它将分布在不同地区的局域网或计算机系统互连起来，达 到资源共享的目的。 广域网的特点： 1、适应大容量与突发性通信的要求； 2、适应综合业务服务的要求； 3、开放的设备接口与规范化的协议； 通常广域网的数据传输速率比局域网低，而信号的传播延迟却比局域 网要大得多。广域网的典型速率是从 56kbps 到 155Mbps，现在已有 622Mbps、 2.4 Gbps 甚至更高速率的广域网；传播延迟可从几毫秒到几百毫秒（使用 卫星信道时）。 VLAN 即虚拟网络，VLAN 的划分有三种方式：基于端口（Port）、基于 MAC 地址和基于 IP 地址。通过划分虚拟网，可以把广播限制在各个虚拟网的范围内， 从而减少整个网络范围内广播包的传输，提高了 网络的传输效率；同时各虚拟 网之间不能直接进行通讯，而必须通过路由器转发，为高级的安全控制提供了可 能，增强了网络的安全性。 3.2 Boson NetSim 的介绍 Boson NetSim 是Boson公司推出了一款Cisco路由器、交换机模拟程序。它 的出现给那些正在准备CCNA、CCNP 考试却苦于没有实验设备、实验环境的备考 者提供了实践练习的有力环境。Boson主要由两个组成部分：实验拓扑图设计软 件（Boson Network Designer）和实验环境模拟器（Boson NetSim）。Boson算 得上是目前最流行的，操作最接近真实环境的模拟工具。可以毫不夸张地说，它 就是真实设备的缩影。与真实实验相比，使用它省去了我们制作网线连接设备， 频繁变换CONSOLE线，不停地往返于设备之间的环节。同时，它的命令也和最新 的Cisco的IOS保持一致，它可以模拟出Cisco的中端产品35系列交换机和45系列 2

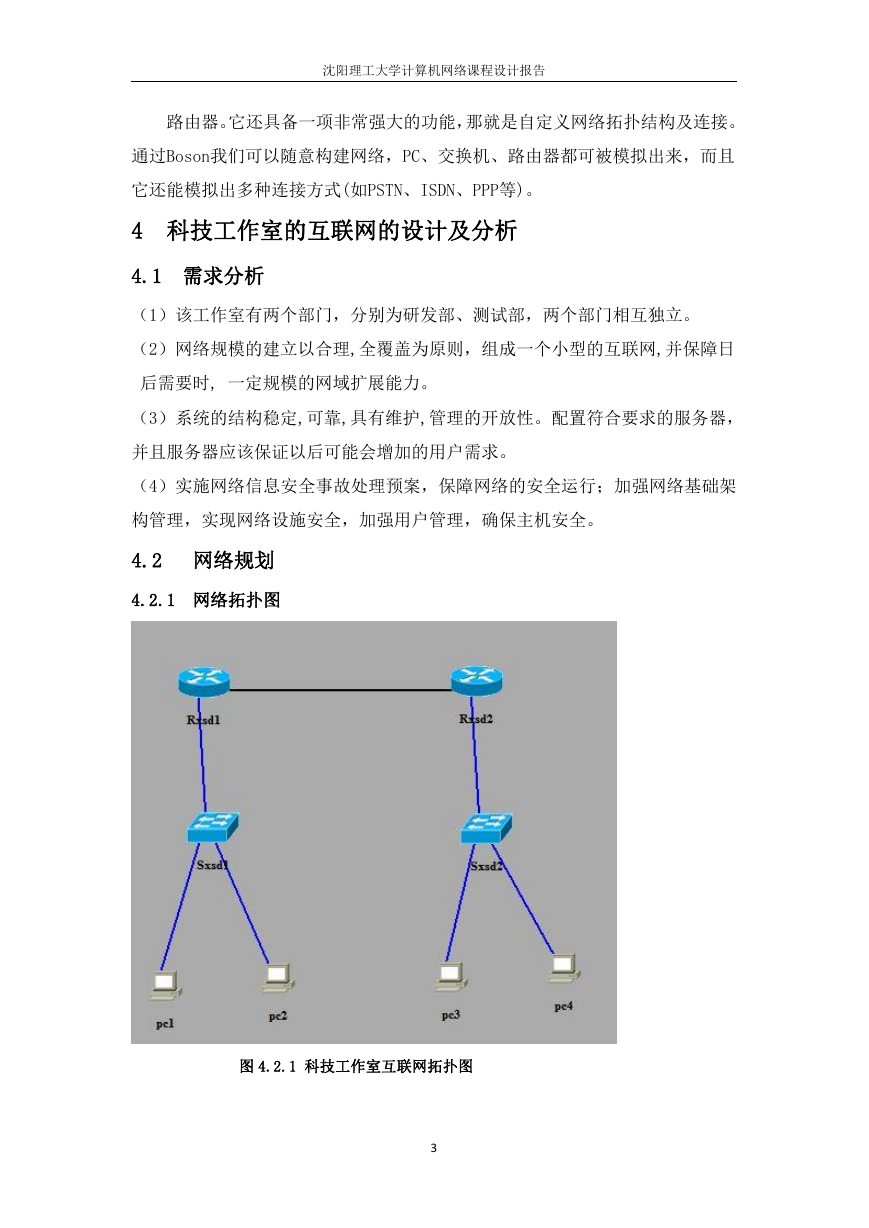

    沈阳理工大学计算机网络课程设计报告 路由器。它还具备一项非常强大的功能，那就是自定义网络拓扑结构及连接。 通过Boson我们可以随意构建网络，PC、交换机、路由器都可被模拟出来，而且 它还能模拟出多种连接方式(如PSTN、ISDN、PPP等)。 4 科技工作室的互联网的设计及分析 4.1 需求分析 （1）该工作室有两个部门，分别为研发部、测试部，两个部门相互独立。 （2）网络规模的建立以合理,全覆盖为原则，组成一个小型的互联网,并保障日 后需要时, 一定规模的网域扩展能力。 （3）系统的结构稳定,可靠,具有维护,管理的开放性。配置符合要求的服务器， 并且服务器应该保证以后可能会增加的用户需求。 （4）实施网络信息安全事故处理预案，保障网络的安全运行；加强网络基础架 构管理，实现网络设施安全，加强用户管理，确保主机安全。 4.2 网络规划 4.2.1 网络拓扑图 图 4.2.1 科技工作室互联网拓扑图 3

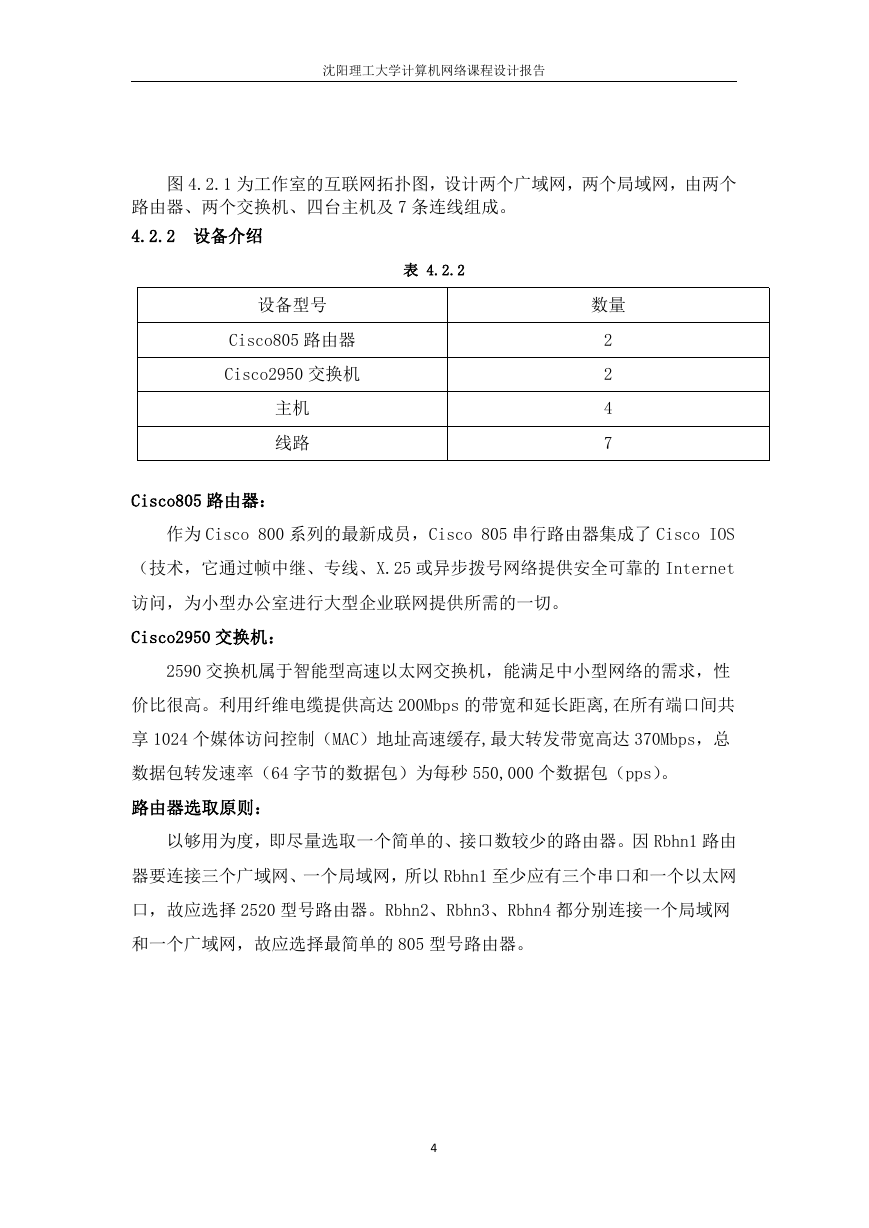

    沈阳理工大学计算机网络课程设计报告 图 4.2.1 为工作室的互联网拓扑图，设计两个广域网，两个局域网，由两个 路由器、两个交换机、四台主机及 7 条连线组成。 4.2.2 设备介绍 表 4.2.2 设备型号 Cisco805 路由器 Cisco2950 交换机 主机 线路 数量 2 2 4 7 Cisco805 路由器： 作为 Cisco 800 系列的最新成员，Cisco 805 串行路由器集成了 Cisco IOS （技术，它通过帧中继、专线、X.25 或异步拨号网络提供安全可靠的 Internet 访问，为小型办公室进行大型企业联网提供所需的一切。 Cisco2950 交换机： 2590 交换机属于智能型高速以太网交换机，能满足中小型网络的需求，性 价比很高。利用纤维电缆提供高达 200Mbps 的带宽和延长距离,在所有端口间共 享 1024 个媒体访问控制（MAC）地址高速缓存,最大转发带宽高达 370Mbps，总 数据包转发速率（64 字节的数据包）为每秒 550,000 个数据包（pps）。 路由器选取原则： 以够用为度，即尽量选取一个简单的、接口数较少的路由器。因 Rbhn1 路由 器要连接三个广域网、一个局域网，所以 Rbhn1 至少应有三个串口和一个以太网 口，故应选择 2520 型号路由器。Rbhn2、Rbhn3、Rbhn4 都分别连接一个局域网 和一个广域网，故应选择最简单的 805 型号路由器。 4

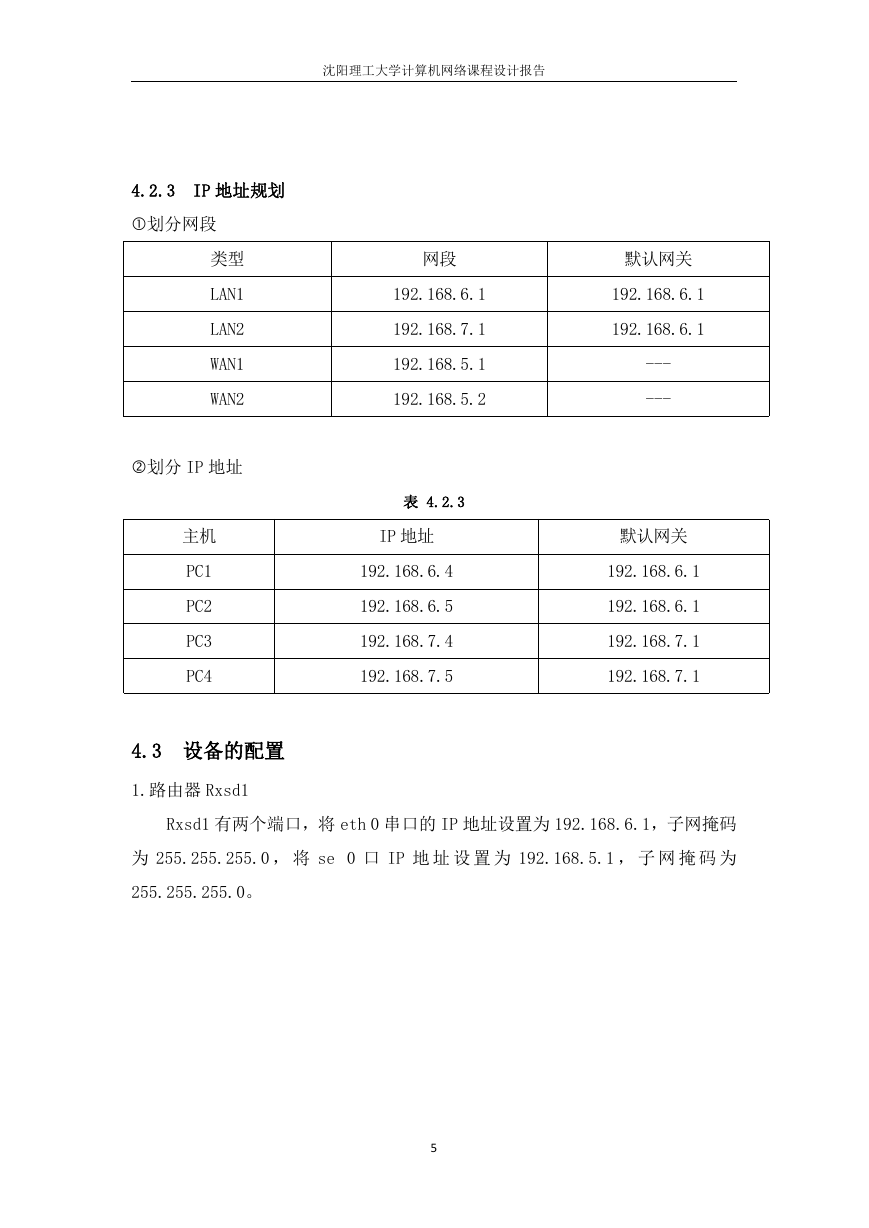

    沈阳理工大学计算机网络课程设计报告 网段 192.168.6.1 192.168.7.1 192.168.5.1 192.168.5.2 表 4.2.3 IP 地址 192.168.6.4 192.168.6.5 192.168.7.4 192.168.7.5 默认网关 192.168.6.1 192.168.6.1 --- --- 默认网关 192.168.6.1 192.168.6.1 192.168.7.1 192.168.7.1 4.2.3 IP 地址规划 划分网段 类型 LAN1 LAN2 WAN1 WAN2 划分 IP 地址 主机 PC1 PC2 PC3 PC4 4.3 设备的配置 1.路由器 Rxsd1 Rxsd1 有两个端口，将 eth 0 串口的 IP 地址设置为 192.168.6.1，子网掩码 为 255.255.255.0 ， 将 se 0 口 IP 地 址 设 置 为 192.168.5.1 ， 子 网 掩 码 为 255.255.255.0。 5
