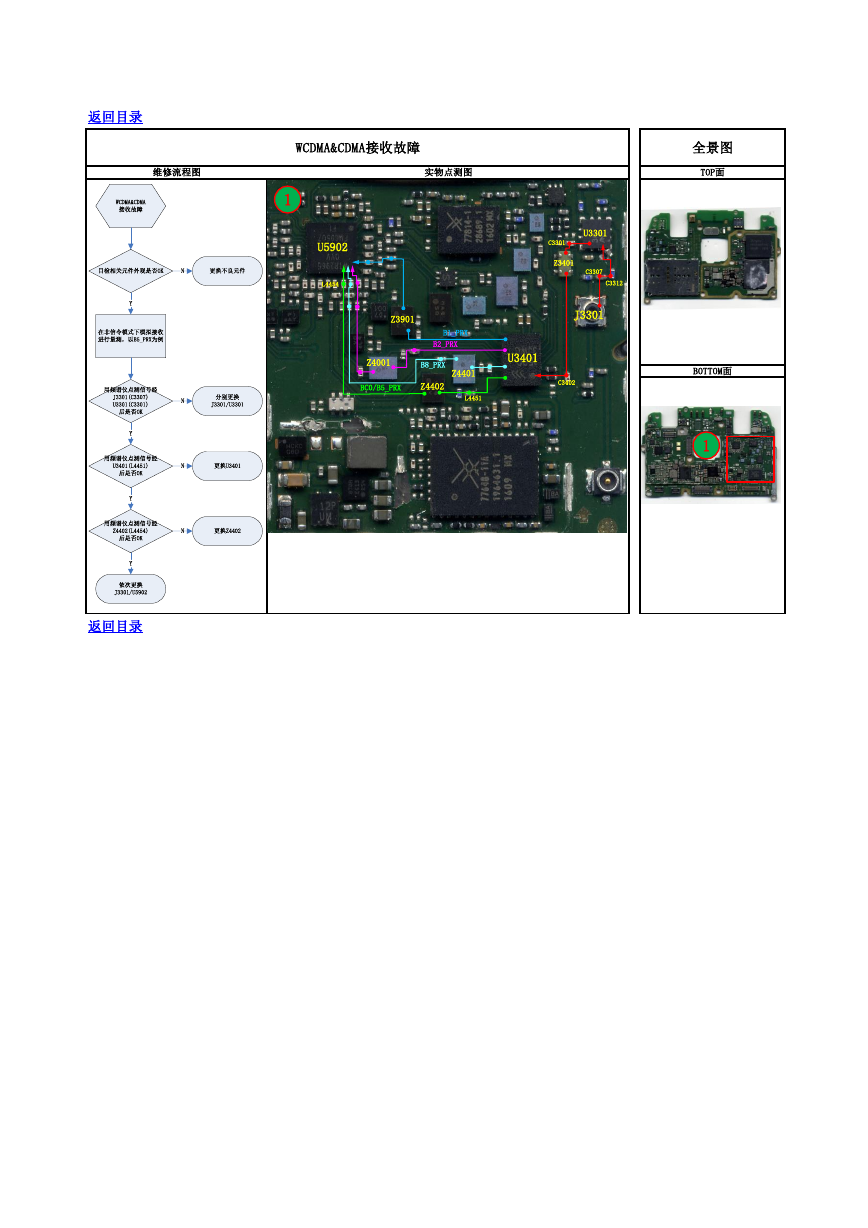

返回目录 WCDMA&CDMA接收故障 维修流程图 实物点测图 1 U5902 L4454 U3301 C3301 Z3401 C3307 C3312 J3301 U3401 C3402 Z3901 B1_PRX B2_PRX Z4001 B8_PRX BC0/B5_PRX Z4402 Z4401 L4451 全景图 TOP面 BOTTOM面 1 返回目录 WCDMA&CDMA接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B5_PRX为例用频谱仪点测信号经J3301(C3307)U3301(C3301)后是否OK分别更换J3301/U3301用频谱仪点测信号经U3401(L4451)后是否OK更换U3401用频谱仪点测信号经Z4402(L4454)后是否OK更换Z4402依次更换J3301/U5902NYNYNYNY
