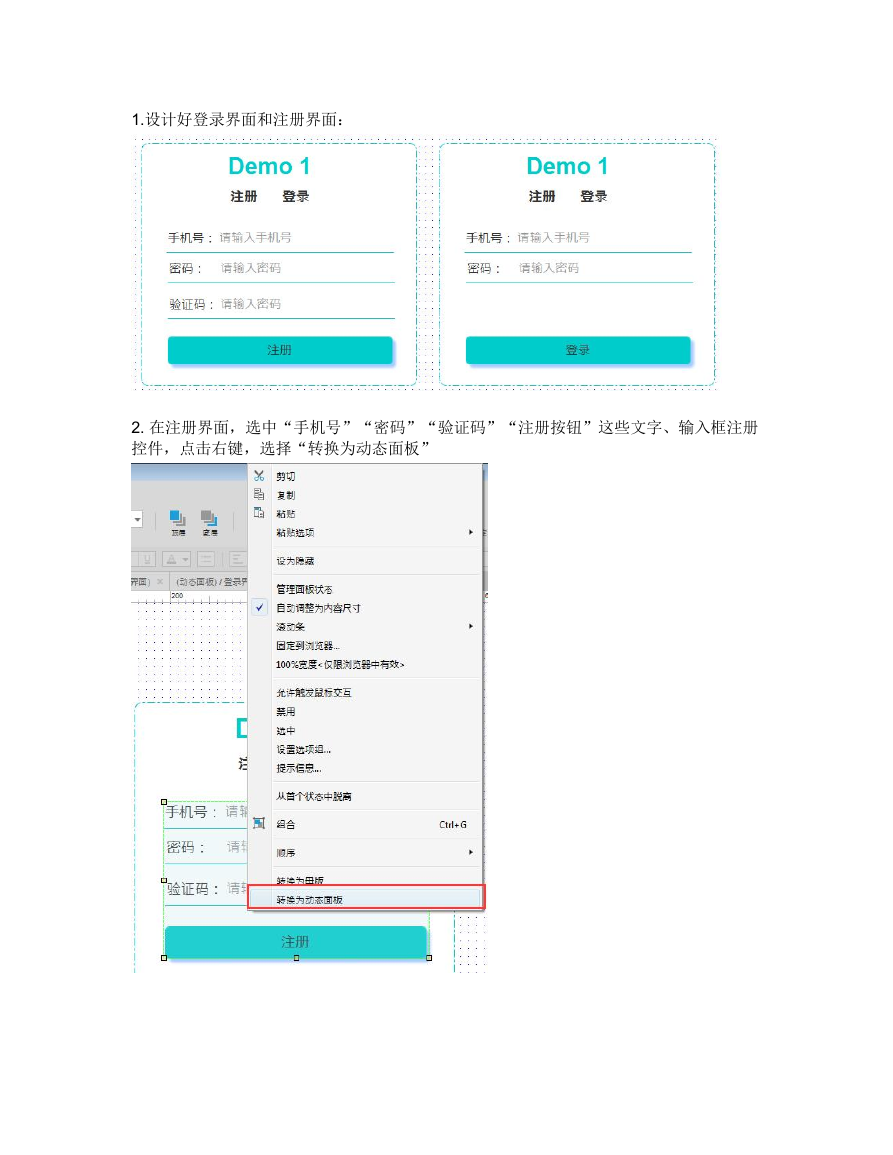

1.设计好登录界面和注册界面： 2. 在注册界面，选中“手机号”“密码”“验证码”“注册按钮”这些文字、输入框注册控件，点击右键，选择“转换为动态面板”

此时可见到一个半透明的动态面板出现在界面中，右键点击该动态面板，选择“管理面板状态”选项，会弹出如下弹窗： 3.选中“state 1”，右键点击“state1”可以给 state 1 动态面板起名，此处命名 state 1 动态面板为“注册界面”（动态面板“注册界面”即是我们将见到的注册界面） -> 然后点击 ”+” 图标添加一个动态面板，此时可见多了一个动态面板叫 “state 2” 。选中 state 2，右键点击 state 2 进行更名：“登录界面”

4. 选中“登录界面”，点击“编辑” （即在此处可以编辑登录界面的内容）图标，此时进入编辑动态面板“登录界面”的界面（登录界面包含：手机号文本、密码文本，手机号和密码的输入区域，以及登录按钮这些控件）至此，界面布局基本完成。在界面右下角可以管理刚刚创建的两个动态面板：登录界面，注册界面。

现在，我们要实现一些交互功能：点击“登录”按钮，界面跳转到登录界面，点击“注册” 按钮，界面跳转到注册界面。 6. 在主界面（非动态面板界面）中选择“登录”字样 –> 点击“鼠标单击时” -> 点击 “添加用例” -> 选择“设置面板状态”-> 勾选“set（动态面板）status to 登录界面”-> 将 “选择状态”调至“登录界面”

至此便实现了：在登录界面点击“登录”二字时，界面显示的是登录界面。同理，请按照同样的方法实现：点击“注册”字样，界面跳转到注册界面。至此，TAB 切换登录/注册界面的功能就做好了。

PLUS: 实现点击“登录” 、“注册”时，被鼠标悬浮 / 点击 / 选中的文字有变色/下划线等效果出现的功能： 1.选中主界面中的“注册”，在“交互样式设置”中点击“鼠标悬停”，选择想要的字体突出效果，点确定。同理，依次还要设置“鼠标按下”“选中”事件，设置想要的突出字体的效果。 2. 注意，“选中”事件需要多一步操作，指定哪个控件是当前被选中的控件：在主界面（非动态面板界面）中选择“注册”字样 –> 点击“鼠标单击时” -> 点击 “添加用例” -> 选择“设置选中”-> 勾选“当前元件 to True”

3. 重复第 1~2 个步骤，将“登录”也进行同样的设置。 4. 将主界面的“登录”“注册”捆绑成一组：

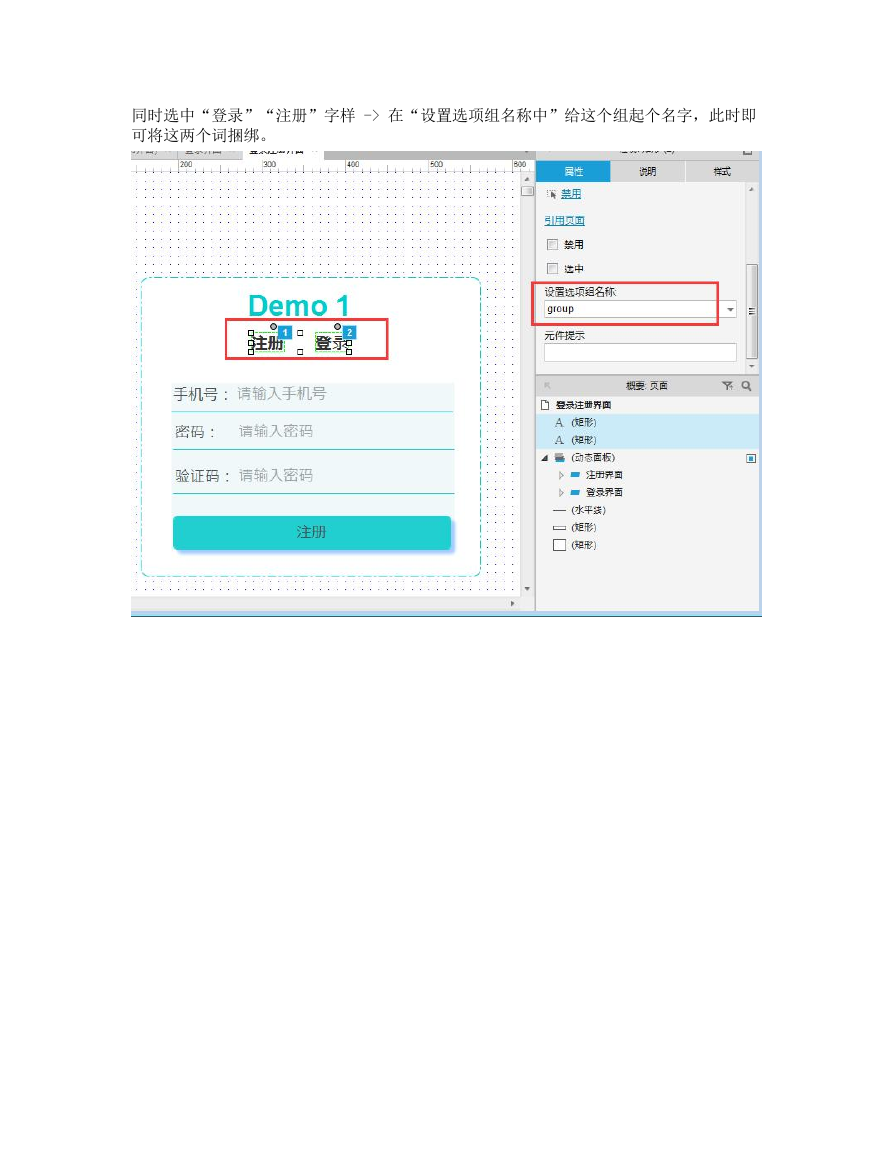

同时选中“登录”“注册”字样 -> 在“设置选项组名称中”给这个组起个名字，此时即可将这两个词捆绑。
