一、填空题（每空 1 分，共 30 分）

二、简答题（每题 5 分，共 20 分）

三、计算题（10 分）

四、作图题（10 分）

五、计算题（10 分）

六、分析计算题（10 分）

七、计算题（10 分）

八、作图题（10 分）

九、分析计算题（每小题 15 分，共 30 分）

2、图所示一根轴采用一对 70000AC 型角接触球轴承，作用于两个轴

定：⑴ 轴承 1、2 的轴向载荷

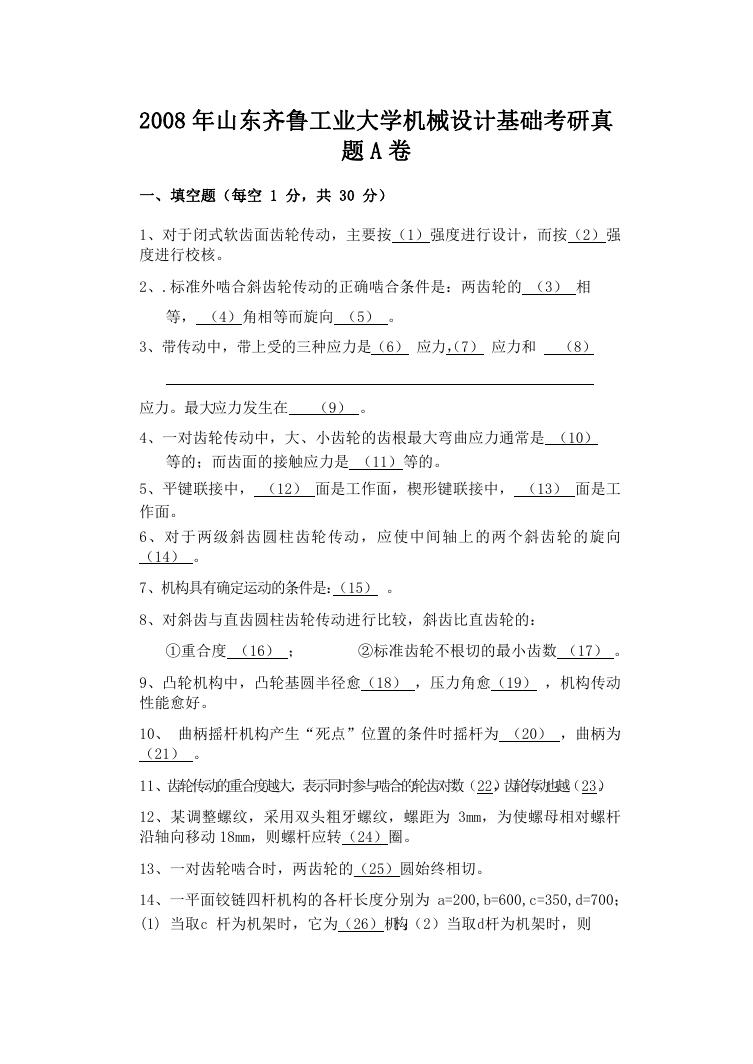

2008 年山东齐鲁工业大学机械设计基础考研真题 A 卷一、填空题（每空 1 分，共 30 分） 1、对于闭式软齿面齿轮传动，主要按（1）强度进行设计，而按（2）强度进行校核。 2、.标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的（3）相等，（4）角相等而旋向（5）。 3、带传动中，带上受的三种应力是（6）应力，（7）应力和（8）应力。最大应力发生在（9）。 4、一对齿轮传动中，大、小齿轮的齿根最大弯曲应力通常是（10）等的；而齿面的接触应力是（11）等的。 5、平键联接中，（12）面是工作面，楔形键联接中，（13）面是工作面。 6、对于两级斜齿圆柱齿轮传动，应使中间轴上的两个斜齿轮的旋向（14）。 7、机构具有确定运动的条件是：（15）。 8、对斜齿与直齿圆柱齿轮传动进行比较，斜齿比直齿轮的： ①重合度（16）； ②标准齿轮不根切的最小齿数（17）。 9、凸轮机构中，凸轮基圆半径愈（18），压力角愈（19），机构传动性能愈好。 10、曲柄摇杆机构产生“死点”位置的条件时摇杆为（20），曲柄为（21）。 11、齿轮传动的重合度越大，表示同时参与啮合的轮齿对数（22），齿轮传动也越（23）。 12、某调整螺纹，采用双头粗牙螺纹，螺距为 3mm，为使螺母相对螺杆沿轴向移动 18mm，则螺杆应转（24）圈。 13、一对齿轮啮合时，两齿轮的（25）圆始终相切。 14、一平面铰链四杆机构的各杆长度分别为 a=200,b=600,c=350,d=700； (1) 当取c 杆为机架时，它为（26）机构；（2）当取d杆为机架时，则

为（27）机构。 15、一主动直齿轮的转矩为 100Nm,其分度圆直径为50mm，则其传递的圆周力为（28），其方向与其转动方向（29）。 16、在工作中同时承受（30）两种作用，本身又转动的轴，叫转轴。二、简答题（每题 5 分，共 20 分） 1、带传动中，打滑和弹性滑动有何不同？ 2、螺纹联接的自锁条件是什么？在公称直径，螺旋升角，摩擦系数相同的情况下，试比较三角形螺纹、梯形螺纹、矩形螺纹的自锁性。 3、滚动轴承基本额定动载荷 C 的含义是什么？ 4、什么叫标准齿轮？为什么要限制齿轮的最少齿数？三、计算题（10 分）一对正常齿标准直齿圆柱齿轮传动。小齿轮因遗失需配制。已测得大齿轮的齿顶圆直径 da 2 408mm, 齿数 Z 2 100 ，压力角 20 ，两轴的中心距 a 310mm ，试确定小齿轮的： ①模数 m 、齿数 Z1 ； ②计算分度圆直径 d1 ； ③齿顶圆直径 da1 ④基圆齿距Pb 。四、作图题（10 分）已知AD=520mm，CD=37mm，K=1.4 , 摇杆CD 在左极限位置时与机架 AD 间的夹角为60°，试用作图法求曲柄、连杆长度。五、计算题（10 分）在图示机构中，已知 z1 17, z2 20, z3 85, z4 18, z5 24, z6 21, z7 63 ，求当

n1 10000r / min ， n4 10001r / min 时 nP ? P 7 5 3 6

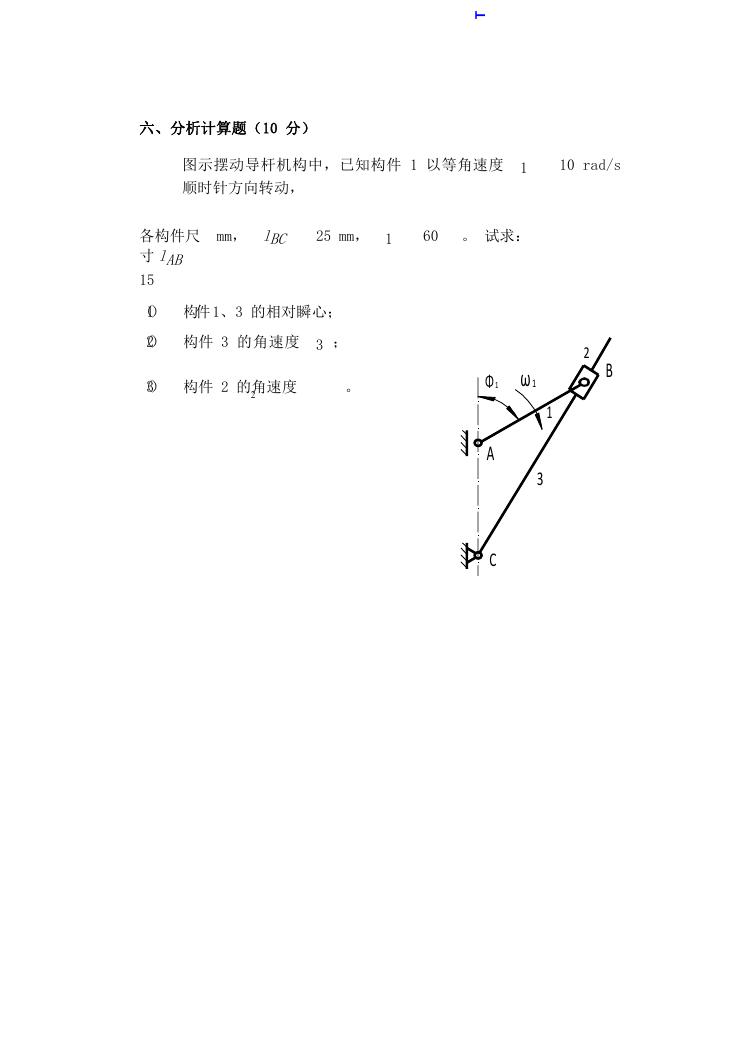

1 六、分析计算题（10 分）图示摆动导杆机构中，已知构件 1 以等角速度 1 顺时针方向转动， 10 rad/s mm， lBC 25 mm， 1 60 。试求：各构件尺寸 lAB 15 （1）构件 1、3 的相对瞬心；（2）构件 3 的角速度 3 ；（3）构件 2 的角速度 2 。 2 B ω1 1 3 Φ1 A C

七、计算题（10 分）计算图示机构的自由度。若含有复合铰链、局部自由度和虚约束，需指出。（AB、EF、CD 三杆相互平行且长度相等。） G n n H I n n E F C D B A 八、作图题（10 分）图示为一偏置尖顶直动从动件盘形凸轮机构。已知凸轮是一个以 C 为圆心的圆盘。 1、画出偏距圆和凸轮的基圆； 2、求当尖顶与轮廓上 D 点接触时的压力角及此时从动件的位移量 sD 。 O C D ω

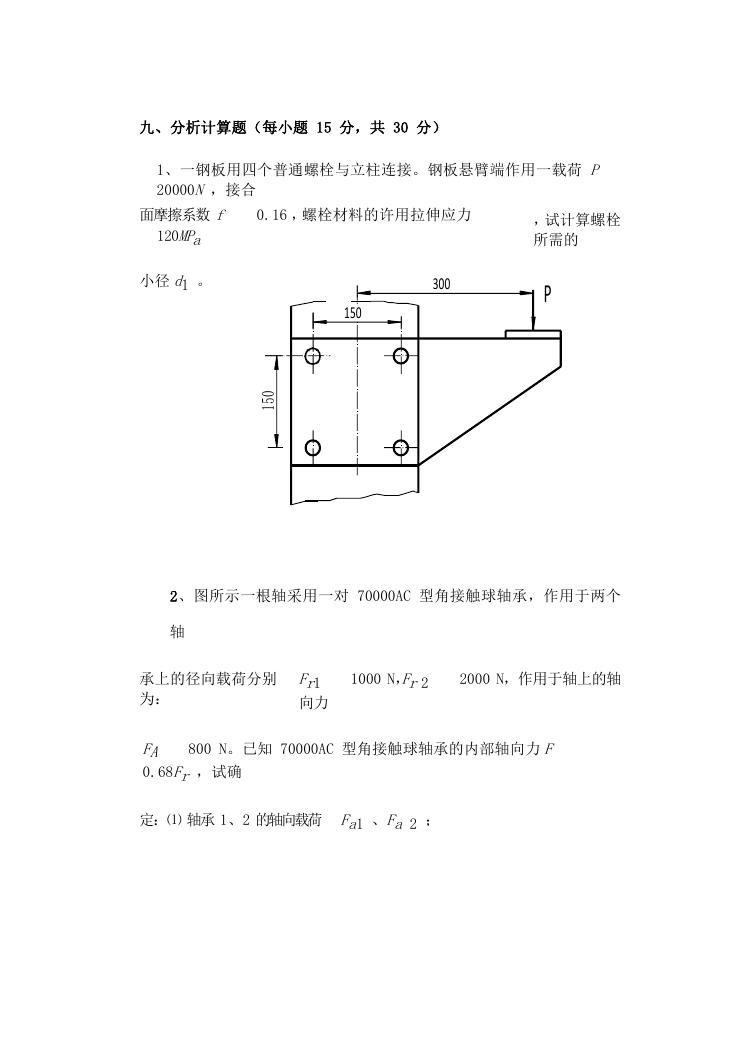

九、分析计算题（每小题 15 分，共 30 分） 1、一钢板用四个普通螺栓与立柱连接。钢板悬臂端作用一载荷 P 20000N ，接合面摩擦系数 f 0.16 ，螺栓材料的许用拉伸应力 120MPa 小径 d1 。 0 5 1 ，试计算螺栓所需的 300 P 150 2、图所示一根轴采用一对 70000AC 型角接触球轴承，作用于两个轴承上的径向载荷分别为： Fr1 向力 1000 N，Fr2 2000 N，作用于轴上的轴 800 N。已知 70000AC 型角接触球轴承的内部轴向力 F FA 0.68Fr ，试确定：⑴ 轴承 1、2 的轴向载荷 Fa1 、Fa 2 ；
