模电课程设计基于ＮＥ５５５的光控报警电路学院： xx 学院专业班级： xx 专业 xx 班姓名： xxx 学号： xxxxxxxxxxxxx 指导老师： xxxx 设计时间：2011 年六月

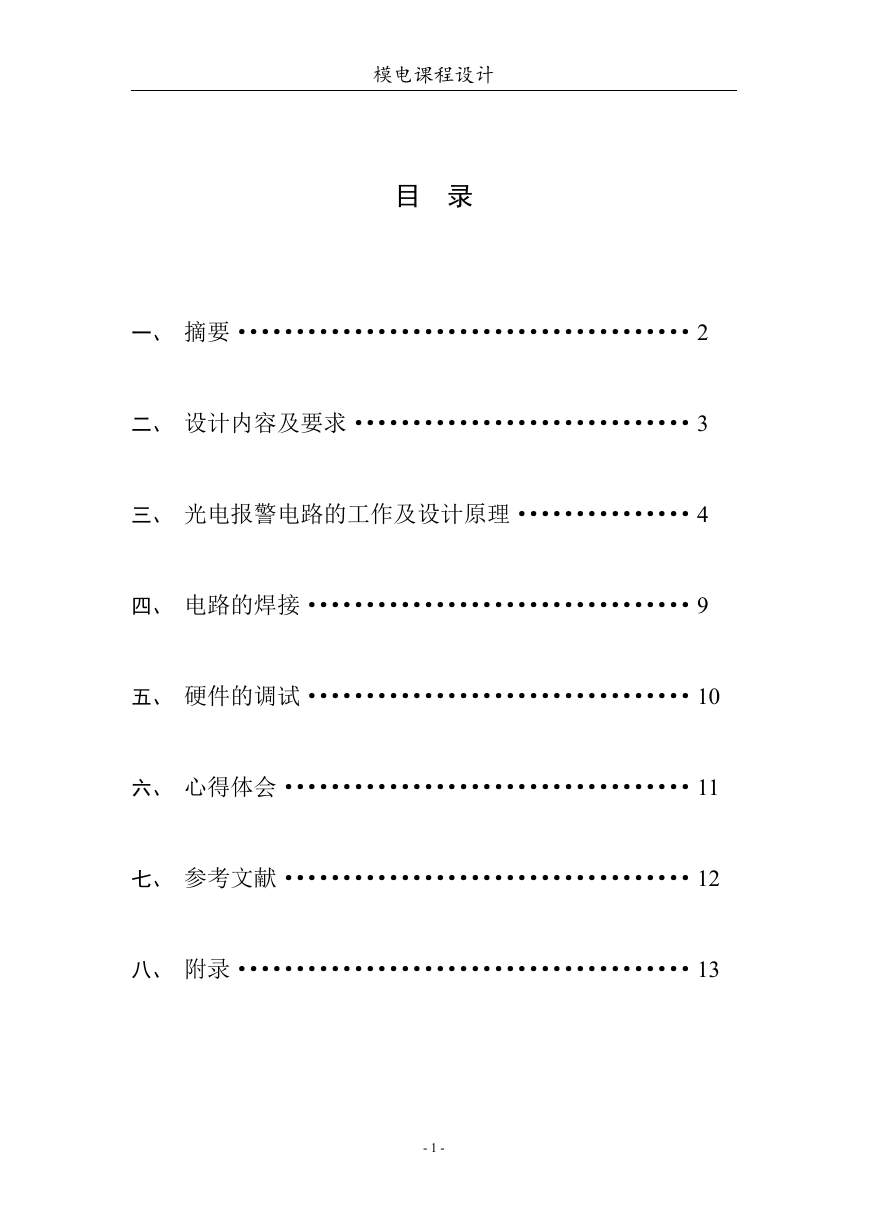

模电课程设计目录一、摘要·······································2 二、设计内容及要求·····························3 三、光电报警电路的工作及设计原理···············4 四、电路的焊接·································9 五、硬件的调试·································10 六、心得体会···································11 七、参考文献···································12 八、附录·······································13 - 1 -

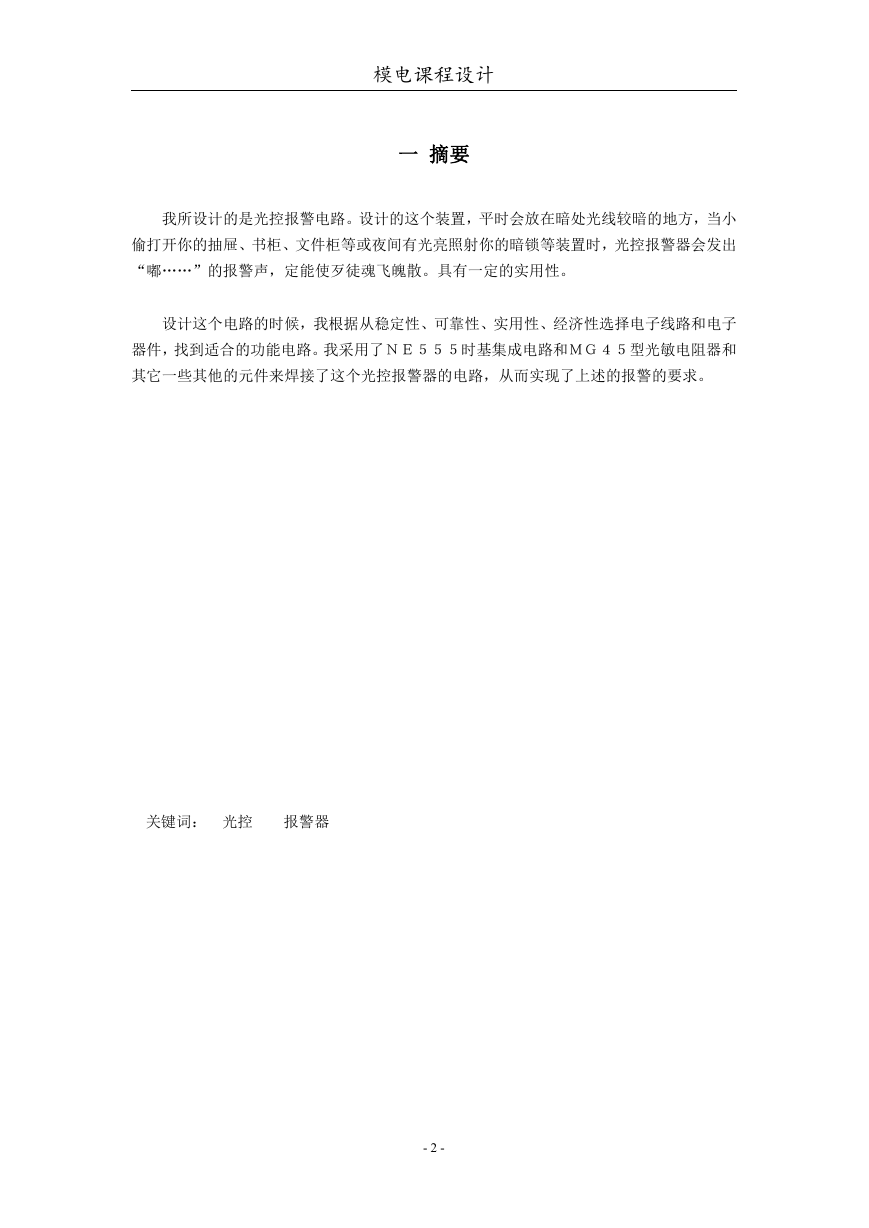

模电课程设计一摘要我所设计的是光控报警电路。设计的这个装置，平时会放在暗处光线较暗的地方，当小偷打开你的抽屉、书柜、文件柜等或夜间有光亮照射你的暗锁等装置时，光控报警器会发出 “嘟……”的报警声，定能使歹徒魂飞魄散。具有一定的实用性。设计这个电路的时候，我根据从稳定性、可靠性、实用性、经济性选择电子线路和电子器件，找到适合的功能电路。我采用了ＮＥ５５５时基集成电路和ＭＧ４５型光敏电阻器和其它一些其他的元件来焊接了这个光控报警器的电路，从而实现了上述的报警的要求。关键词：光控报警器 - 2 -

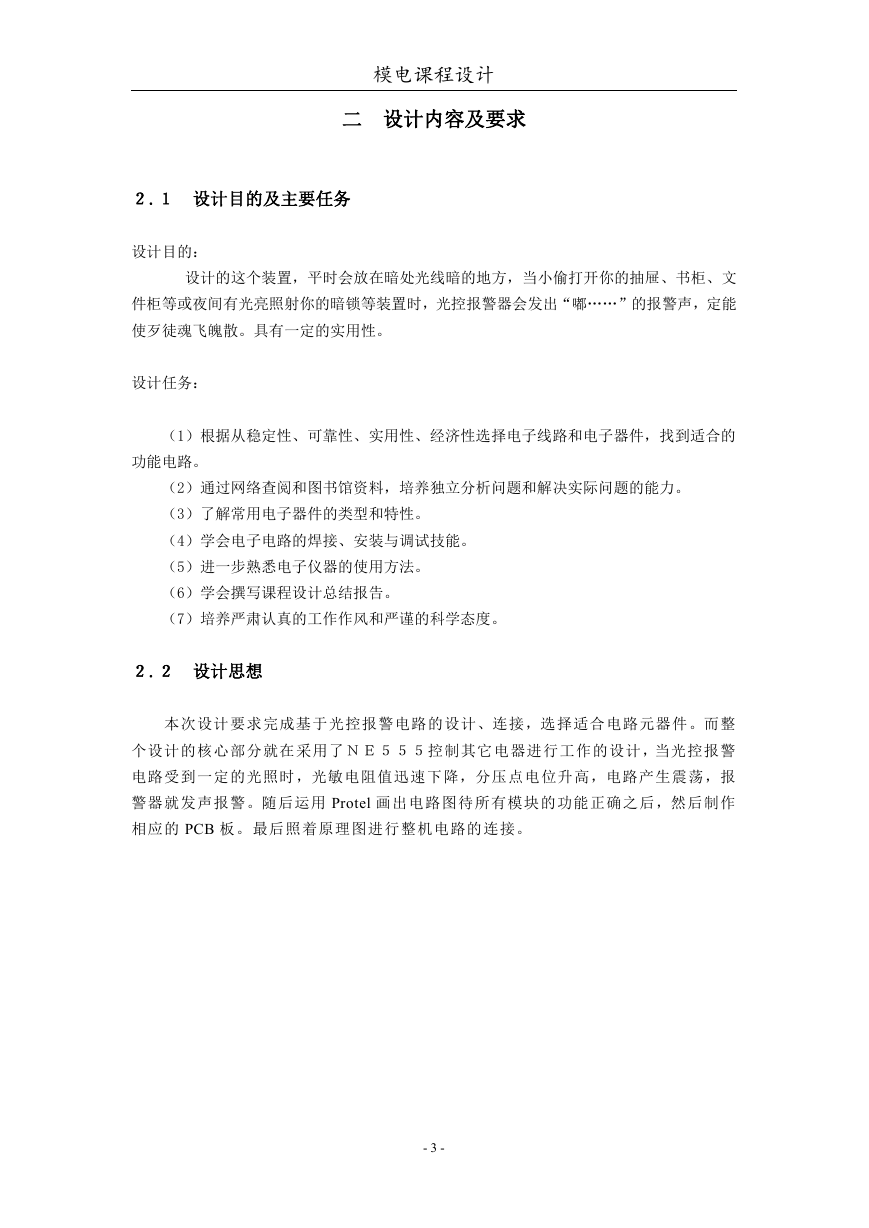

模电课程设计二设计内容及要求２.１设计目的及主要任务设计目的：设计的这个装置，平时会放在暗处光线暗的地方，当小偷打开你的抽屉、书柜、文件柜等或夜间有光亮照射你的暗锁等装置时，光控报警器会发出“嘟……”的报警声，定能使歹徒魂飞魄散。具有一定的实用性。设计任务：（1）根据从稳定性、可靠性、实用性、经济性选择电子线路和电子器件，找到适合的功能电路。（2）通过网络查阅和图书馆资料，培养独立分析问题和解决实际问题的能力。（3）了解常用电子器件的类型和特性。（4）学会电子电路的焊接、安装与调试技能。（5）进一步熟悉电子仪器的使用方法。（6）学会撰写课程设计总结报告。（7）培养严肃认真的工作作风和严谨的科学态度。２.２设计思想本次设计要求完成基于光控报警电路的设计、连接，选择适合电路元器件。而整个设计的核心部分就在采用了ＮＥ５５５控制其它电器进行工作的设计，当光控报警电路受到一定的光照时，光敏电阻值迅速下降，分压点电位升高，电路产生震荡，报警器就发声报警。随后运用 Protel 画出电路图待所有模块的功能正确之后，然后制作相应的 PCB 板。最后照着原理图进行整机电路的连接。 - 3 -

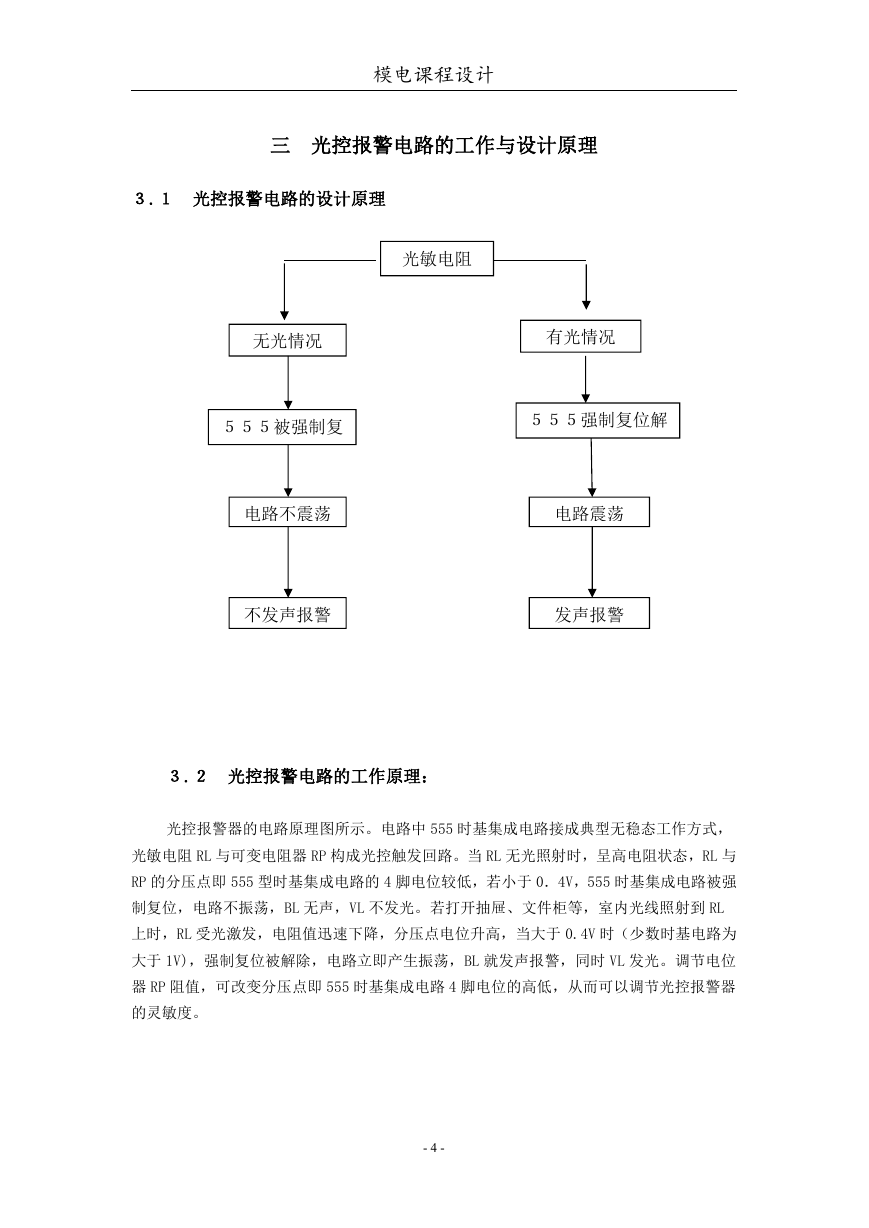

模电课程设计三光控报警电路的工作与设计原理３.１光控报警电路的设计原理光敏电阻无光情况有光情况５５５被强制复位５５５强制复位解除电路不震荡电路震荡不发声报警发声报警３.２光控报警电路的工作原理：光控报警器的电路原理图所示。电路中 555 时基集成电路接成典型无稳态工作方式，光敏电阻 RL 与可变电阻器 RP 构成光控触发回路。当 RL 无光照射时，呈高电阻状态，RL 与 RP 的分压点即 555 型时基集成电路的 4 脚电位较低，若小于 0．4V，555 时基集成电路被强制复位，电路不振荡，BL 无声，VL 不发光。若打开抽屉、文件柜等，室内光线照射到 RL 上时，RL 受光激发，电阻值迅速下降，分压点电位升高，当大于 0.4V 时（少数时基电路为大于 1V)，强制复位被解除，电路立即产生振荡，BL 就发声报警，同时 VL 发光。调节电位器 RP 阻值，可改变分压点即 555 时基集成电路 4 脚电位的高低，从而可以调节光控报警器的灵敏度。 - 4 -

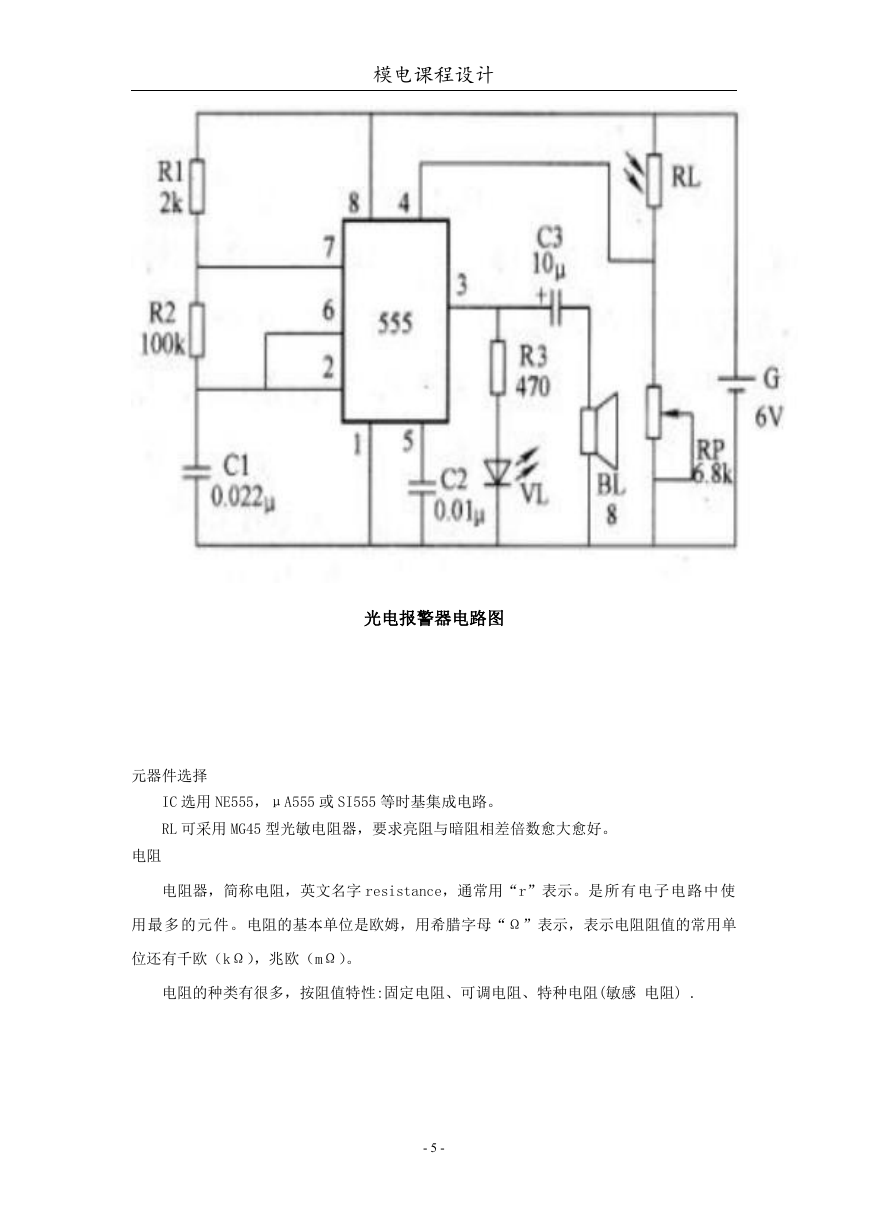

模电课程设计光电报警器电路图元器件选择 IC 选用 NE555，μA555 或 SI555 等时基集成电路。 RL 可采用 MG45 型光敏电阻器，要求亮阻与暗阻相差倍数愈大愈好。电阻电阻器，简称电阻，英文名字 resistance，通常用“r”表示。是所有电子电路中使用最多的元件。电阻的基本单位是欧姆，用希腊字母“Ω”表示，表示电阻阻值的常用单位还有千欧（kΩ），兆欧（mΩ）。电阻的种类有很多，按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻) . - 5 -

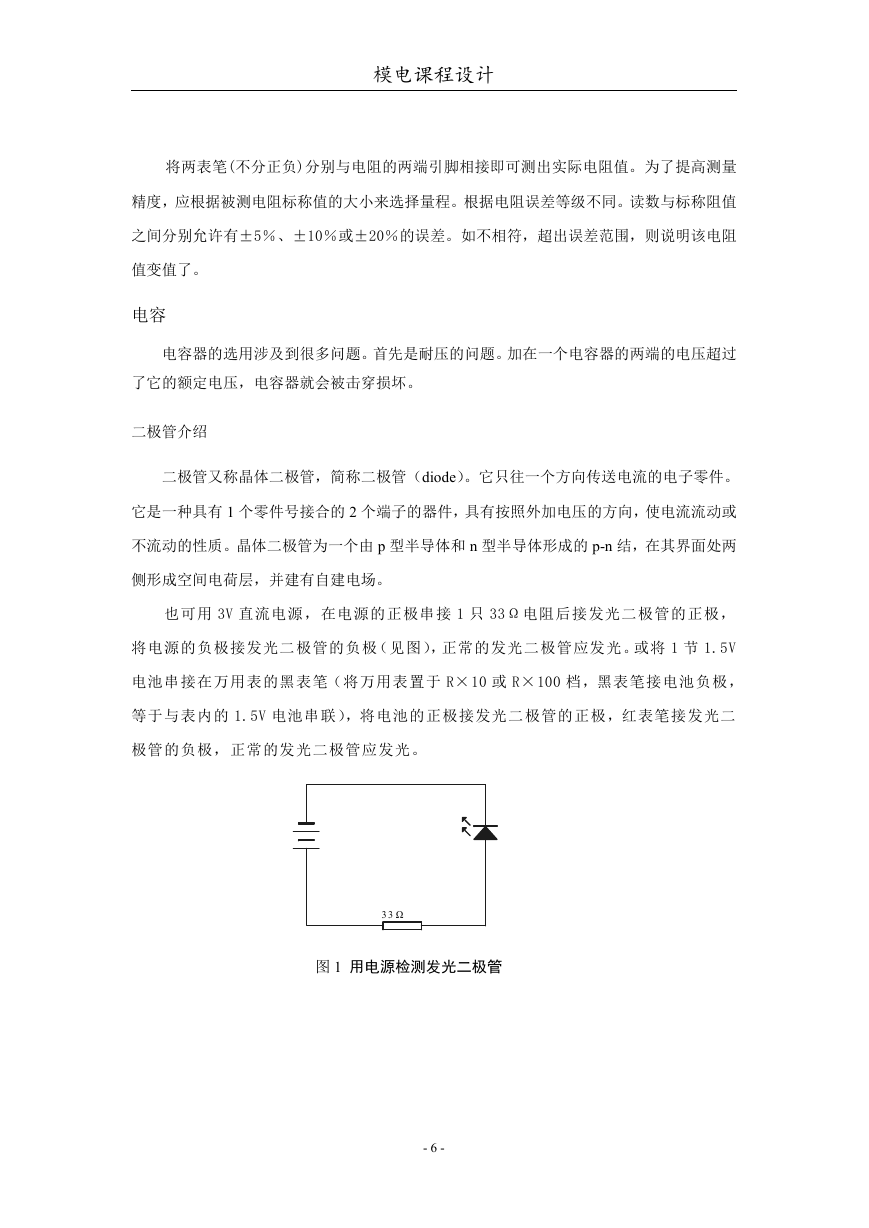

模电课程设计将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超出误差范围，则说明该电阻值变值了。电容电容器的选用涉及到很多问题。首先是耐压的问题。加在一个电容器的两端的电压超过了它的额定电压，电容器就会被击穿损坏。二极管介绍二极管又称晶体二极管，简称二极管（diode）。它只往一个方向传送电流的电子零件。它是一种具有 1 个零件号接合的 2 个端子的器件，具有按照外加电压的方向，使电流流动或不流动的性质。晶体二极管为一个由 p 型半导体和 n 型半导体形成的 p-n 结，在其界面处两侧形成空间电荷层，并建有自建电场。也可用 3V 直流电源，在电源的正极串接 1 只 33Ω电阻后接发光二极管的正极，将电源的负极接发光二极管的负极（见图），正常的发光二极管应发光。或将 1 节 1.5V 电池串接在万用表的黑表笔（将万用表置于 R×10 或 R×100 档，黑表笔接电池负极，等于与表内的 1.5V 电池串联），将电池的正极接发光二极管的正极，红表笔接发光二极管的负极，正常的发光二极管应发光。 3V 33 Ω 图 1 用电源检测发光二极管 - 6 -

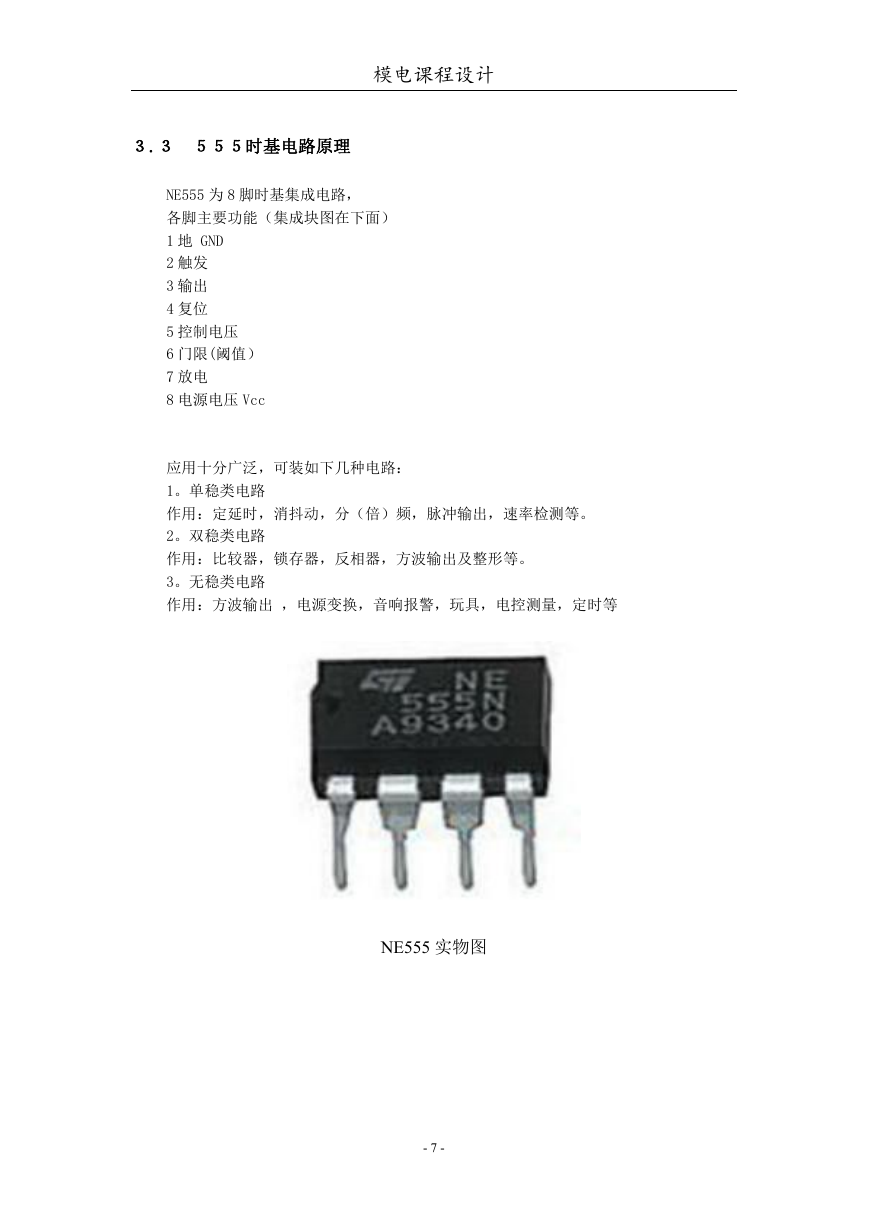

模电课程设计３.３５５５时基电路原理 NE555 为 8 脚时基集成电路，各脚主要功能（集成块图在下面） 1 地 GND 2 触发 3 输出 4 复位 5 控制电压 6 门限(阈值） 7 放电 8 电源电压 Vcc 应用十分广泛，可装如下几种电路： 1。单稳类电路作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。 2。双稳类电路作用：比较器，锁存器，反相器，方波输出及整形等。 3。无稳类电路作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等 NE555 实物图 - 7 -
