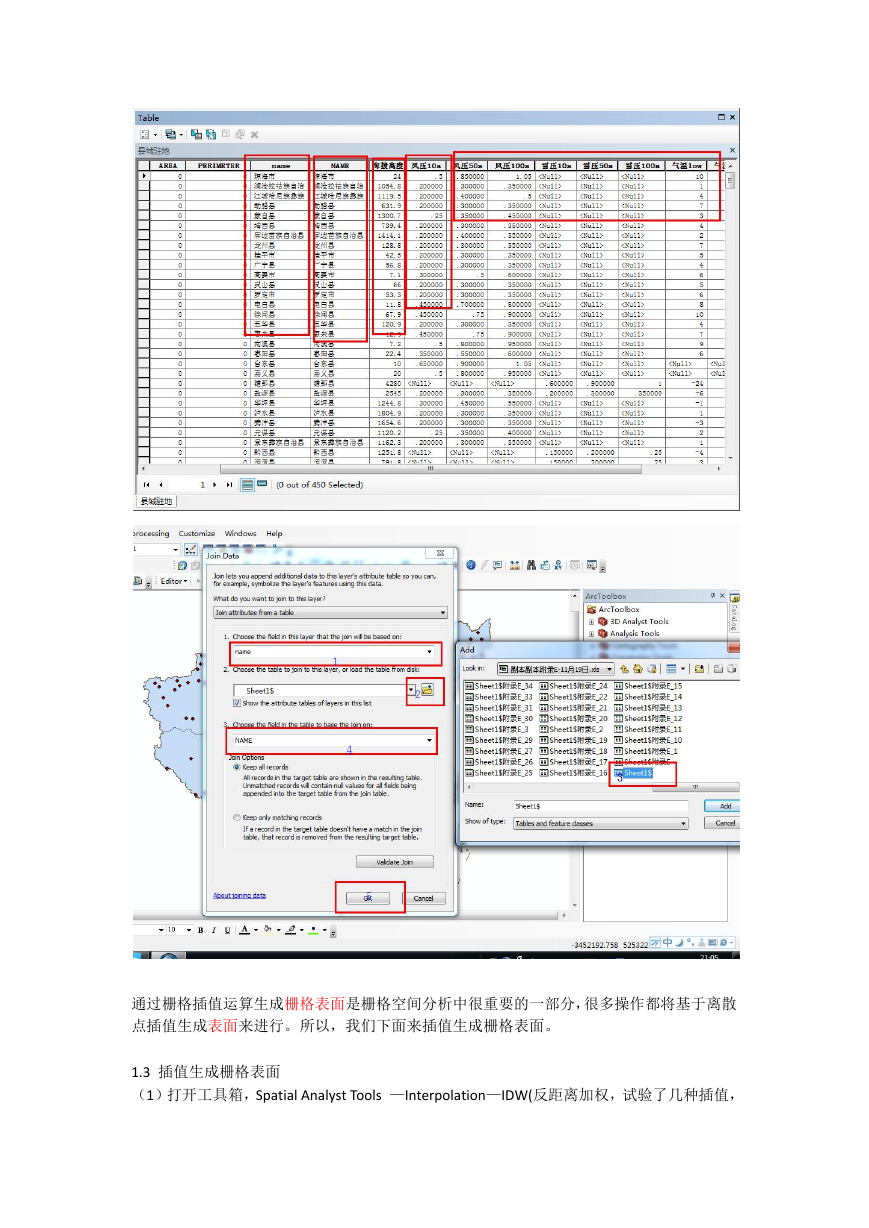

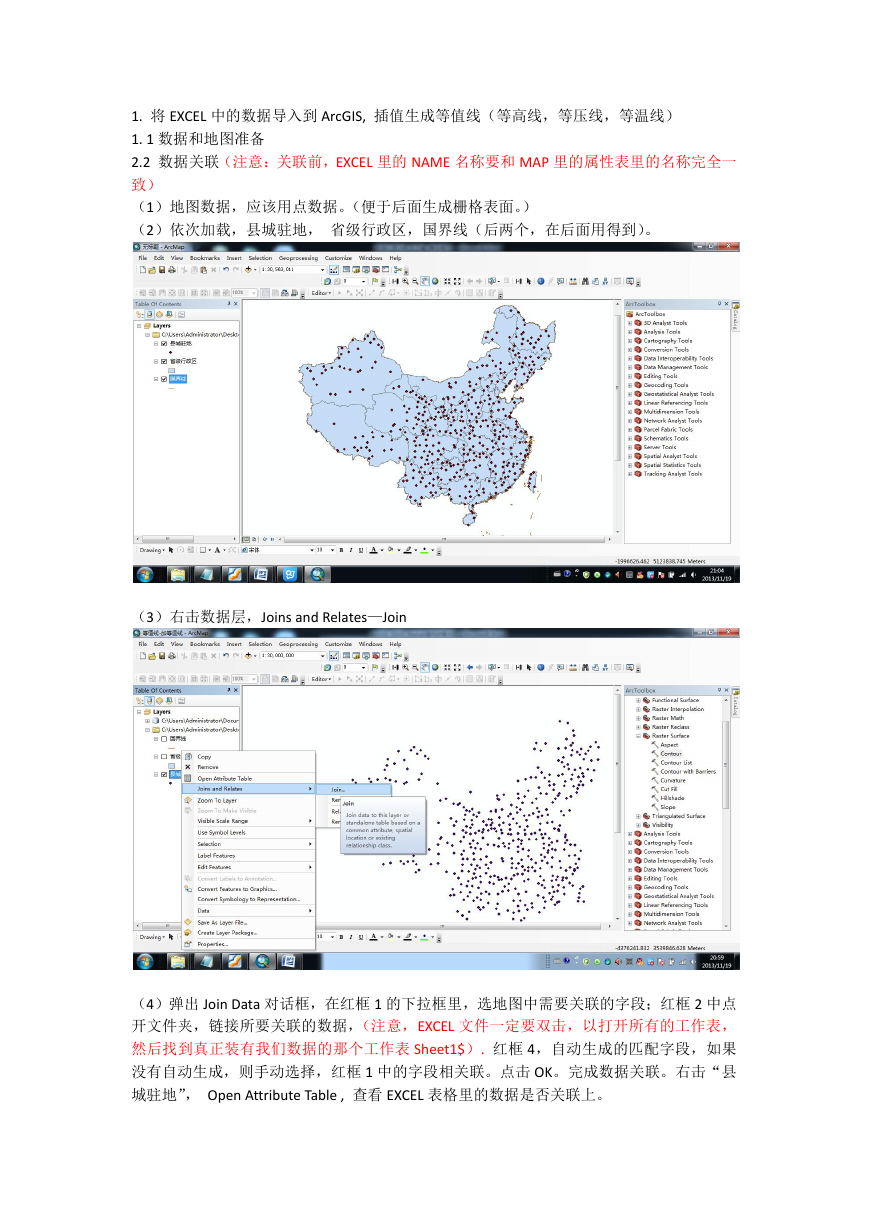

1. 将 EXCEL 中的数据导入到 ArcGIS, 插值生成等值线(等高线,等压线,等温线) 1. 1 数据和地图准备 2.2 数据关联(注意:关联前,EXCEL 里的 NAME 名称要和 MAP 里的属性表里的名称完全一 致) (1)地图数据,应该用点数据。(便于后面生成栅格表面。) (2)依次加载,县城驻地, 省级行政区,国界线(后两个,在后面用得到)。 (3)右击数据层,Joins and Relates—Join (4)弹出 Join Data 对话框,在红框 1 的下拉框里,选地图中需要关联的字段;红框 2 中点 开文件夹,链接所要关联的数据,(注意,EXCEL 文件一定要双击,以打开所有的工作表, 然后找到真正装有我们数据的那个工作表 Sheet1$). 红框 4,自动生成的匹配字段,如果 没有自动生成,则手动选择,红框 1 中的字段相关联。点击 OK。完成数据关联。右击“县 城驻地”, Open Attribute Table , 查看 EXCEL 表格里的数据是否关联上。

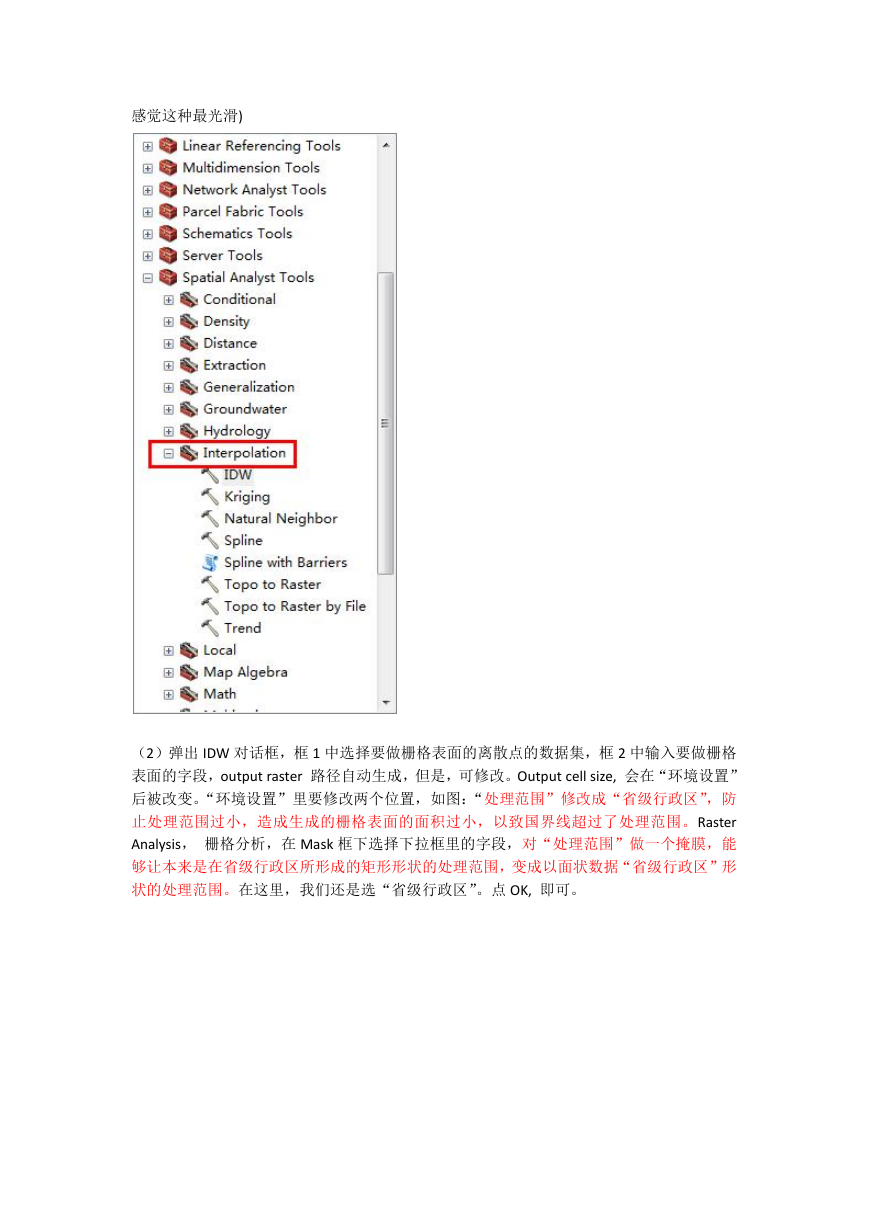

通过栅格插值运算生成栅格表面是栅格空间分析中很重要的一部分,很多操作都将基于离散 点插值生成表面来进行。所以,我们下面来插值生成栅格表面。 1.3 插值生成栅格表面 (1)打开工具箱,Spatial Analyst Tools —Interpolation—IDW(反距离加权,试验了几种插值,

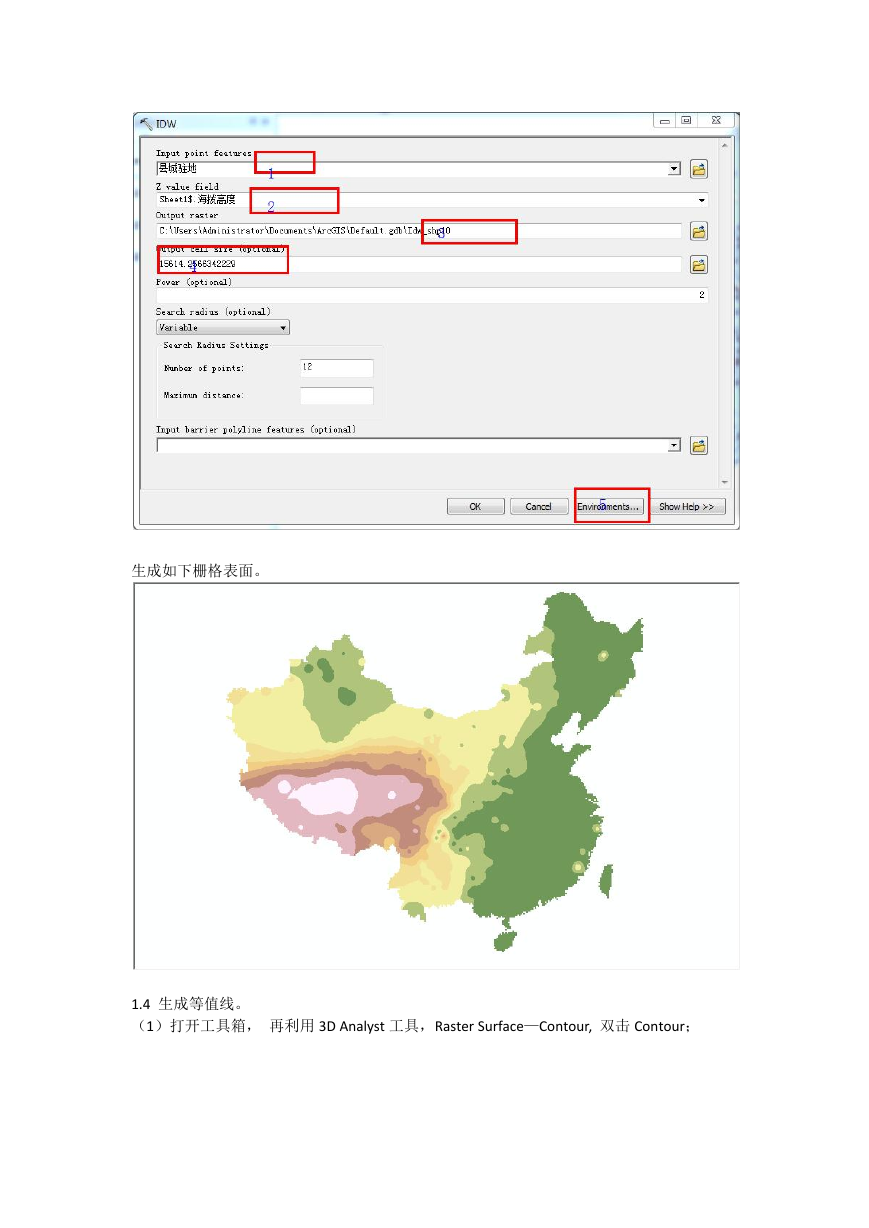

感觉这种最光滑) (2)弹出 IDW 对话框,框 1 中选择要做栅格表面的离散点的数据集,框 2 中输入要做栅格 表面的字段,output raster 路径自动生成,但是,可修改。Output cell size, 会在“环境设置” 后被改变。“环境设置”里要修改两个位置,如图:“处理范围”修改成“省级行政区”,防 止处理范围过小,造成生成的栅格表面的面积过小,以致国界线超过了处理范围。Raster Analysis, 栅格分析,在 Mask 框下选择下拉框里的字段,对“处理范围”做一个掩膜,能 够让本来是在省级行政区所形成的矩形形状的处理范围,变成以面状数据“省级行政区”形 状的处理范围。在这里,我们还是选“省级行政区”。点 OK, 即可。
生成如下栅格表面。 1.4 生成等值线。 (1)打开工具箱, 再利用 3D Analyst 工具,Raster Surface—Contour, 双击 Contour;

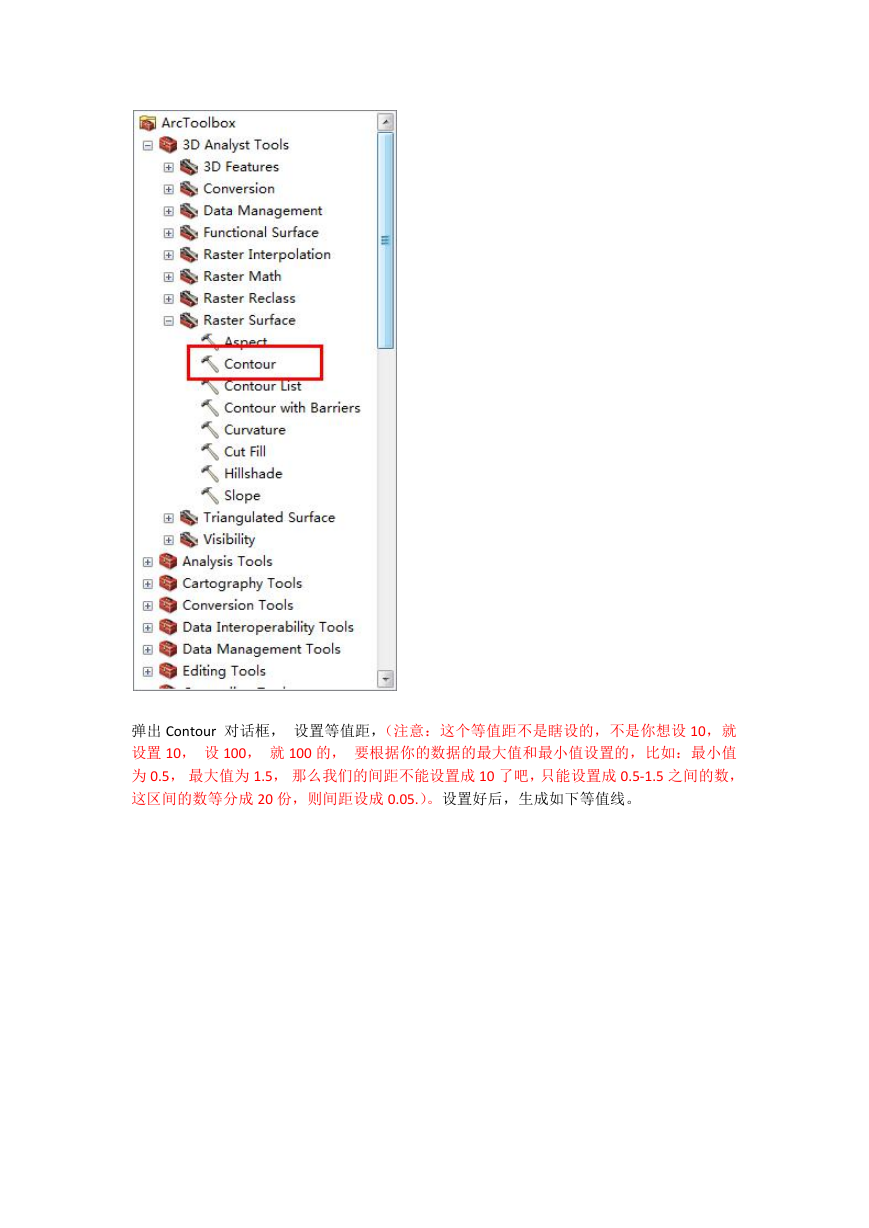

弹出 Contour 对话框, 设置等值距,(注意:这个等值距不是瞎设的,不是你想设 10,就 设置 10, 设 100, 就 100 的, 要根据你的数据的最大值和最小值设置的,比如:最小值 为 0.5, 最大值为 1.5, 那么我们的间距不能设置成 10 了吧,只能设置成 0.5-1.5 之间的数, 这区间的数等分成 20 份,则间距设成 0.05.)。设置好后,生成如下等值线。

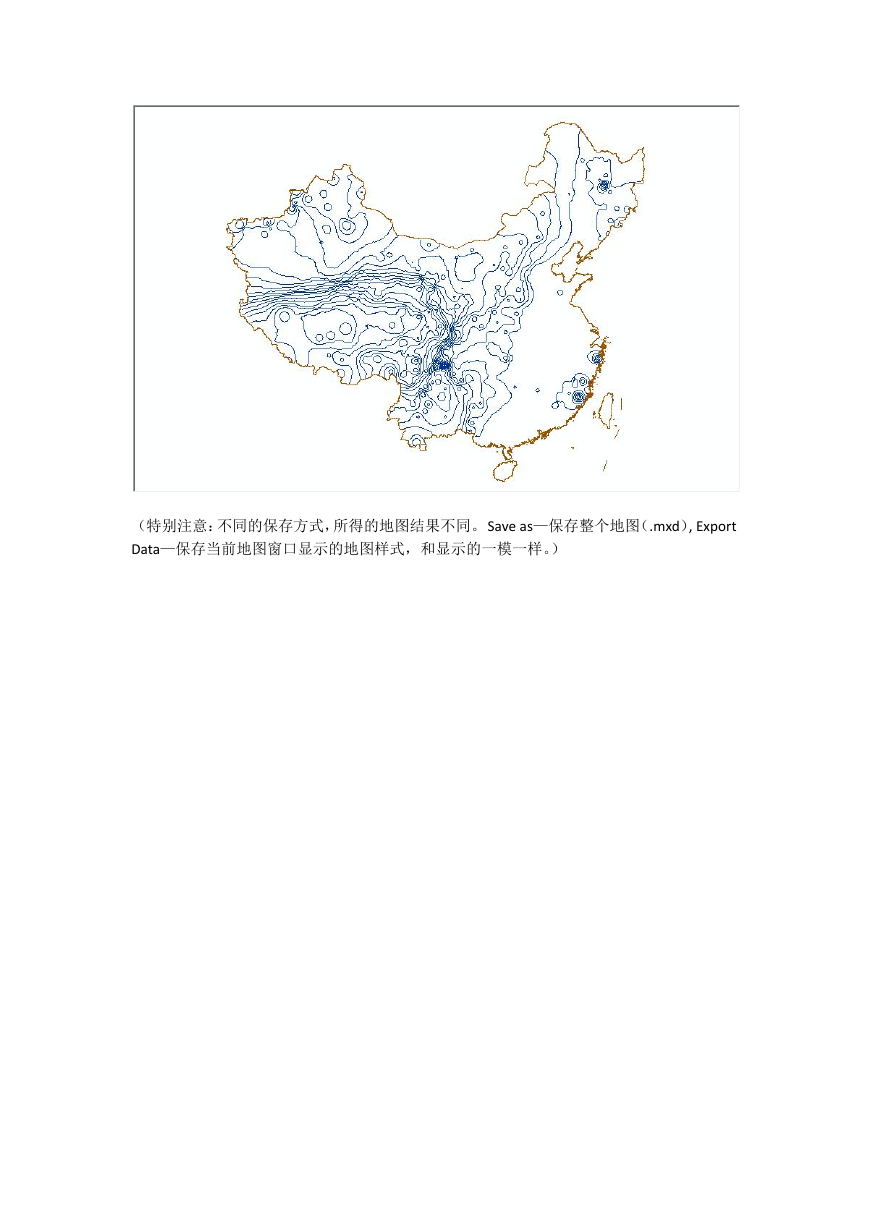

(特别注意:不同的保存方式,所得的地图结果不同。Save as—保存整个地图(.mxd), Export Data—保存当前地图窗口显示的地图样式,和显示的一模一样。)
