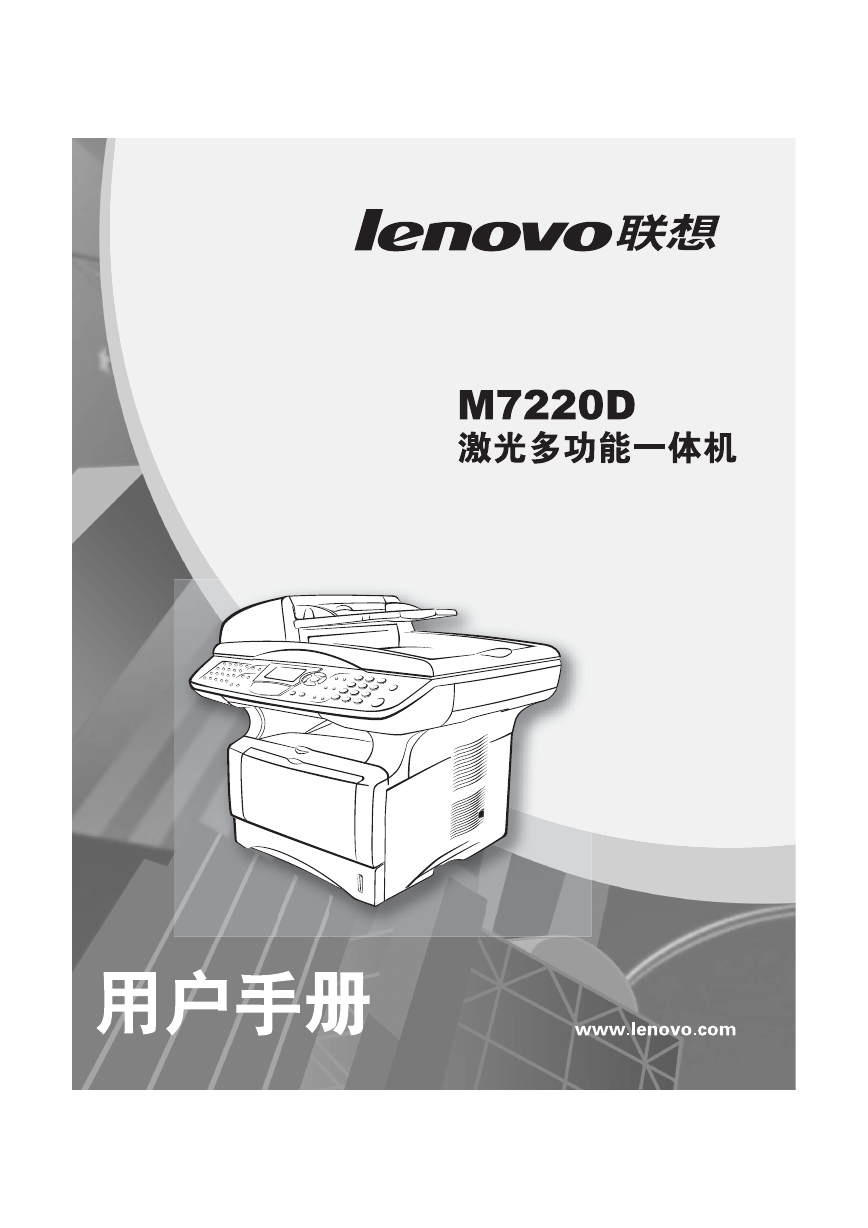

M7220D用户手册

认可信息

声明

安全注意事项

安全使用本设备

选择安装位置

快速参考指南

发送传真

接收传真

存储号码

拨号操作

复印

简介

1.1 使用本手册

查找信息

本手册中的符号

部件名称和操作

1.2 控制面板概述

状态LED显示

1.3 关于传真设备

传真音和握手

ECM（错误修正模式）

1.4 连接设备

连接外接电话

连接外接应答设备(TAD)

顺序

连接

在外接应答设备上录制外出留言(OGM)

电话线路上的自定义功能

纸张

2.1 关于纸张

适用于各个纸盒的纸张规格

推荐使用的纸张

2.2 选择可接受的纸张

如何装入纸张

将纸张或其它介质装入纸盒中

在多功能纸盒（MP纸盒）中装入纸张或其他介质

使用自动双面打印功能发送传真、复印和打印

屏幕编程

3.1 界面友好的程序设计

菜单表

内存存储

3.2 浏览键

开始

4.1 初始设置

设置日期和时间

设置本机标志ID

输入文本

插入空格

错误更正

重复字母

特殊字符和符号

4.2 常规设置

设置模式定时器

设置纸张类型

设置纸张大小

设置振铃音量

设置蜂鸣器音量

设置扬声器音量

省墨模式

休眠模式

关闭扫描仪灯

节电模式

设置用于复印模式的纸盒

设置用于传真模式的纸盒

设置屏幕对比度

4.3 初始设置取决于您所在的国家

设置音频或脉冲拨号模式

设置接收

5.1 基本接收操作

选择接收模式

选择或更改接收模式

设置振铃延迟

设置F/T振铃时间（仅适用于传真/电话模式）

传真检测

打印缩小了的接收传真（自动缩小）

接收到内存中

从内存中打印传真

设置打印浓度

5.2 高级接收操作

从分机电话上操作

仅用于传真/电话模式

使用无绳外接电话听筒

更改远程代码

轮询

安全轮询

设置轮询接收（标准）

设置有安全模式代码的轮询接收

设置延时轮询接收

连续轮询

为传真模式设置双面打印

设置发送

6.1 如何传真

进入传真模式

使用自动进稿器(ADF)发送传真

从自动进稿器传真

从扫描仪平板发送传真

从扫描仪平板发送legal大小的文稿

内存不足信息

手动传输

自动传输

自动传输是最简便的发送传真方式

通话结束时发送传真

6.2 基本发送操作

使用多种设置发送传真

对比度

传真分辨率

手动及自动传真重拨

双向访问

实时发送

检查作业状态

取消正在处理的传真作业

取消预定作业

6.3 高级发送操作

编制电子传真封面

编制自己的注释

仅用于下一传真的封面

为所有传真发送同一传真封面

使用已打印的传真封面

多址发送

国际模式

延时传真

延时批量发送

设置轮询发送（标准）

设置有安全密码的轮询发送

内存安全保护

设置密码

打开内存安全保护

关闭内存安全保护

自动拨号和拨号选项

7.1 存储号码以便轻松拨号

存储单拨号

存储速拨号

更改单拨号和速拨号

设置多址发送组

7.2 拨号选项

查询

单拨号

速拨

手动拨号

连接外接电话

访问密码

暂停

音频/脉冲

远程传真选项

8.1 传真转发

设定传真转发号码

8.2 设置传真存储

8.3 设置远程访问密码

8.4 远程检索

使用远程访问密码

远程命令

检索传真

更改传真转发号码

打印报告

9.1 设备设置和激活

定制传输验证报告

设置日志周期

打印报告

如何打印报告

复印

10.1 将本设备用作复印机

进入复印模式

临时复印设置

从自动进稿器中进行单张复印

从自动进稿器中进行多份复印

使用扫描仪平板进行单张或多份复印

内存不足信息

10.2 使用复印键（临时设置）

放大/缩小

质量（文稿类型）

使用自动进稿器为复印件排序

对比度

纸盒选择

双面复印/N合1

双面复印/N合1复印

N合1复印

海报

双面复印（1合1）

双面复印（2合1）和双面复印（4合1）

10.3 更改默认复印设置

质量

对比度

重要信息

IEC60825技术规格

激光二极管

注意

重要安全说明

编辑及出版声明

重要事项-为了您的安全

断开设备

局域网连接

商标

故障排除和日常维护

12.1 故障排除

错误信息

文稿卡住

文稿卡在自动进稿器的顶部

文稿卡在了自动进稿器内部

卡纸

纸张卡在双面打印纸盒中

设备常见问题

提高打印质量

12.2 包装及运输本设备

12.3 日常维护

清洁扫描仪

清洁打印机

清洁硒鼓单元

更换墨粉盒

如何更换墨粉盒

更换硒鼓单元

检查硒鼓使用寿命

页数计数器

可选件

13.1 网卡（局域网）

开始安装前

步骤1：硬件安装

步骤2：将NC-9100h接入到10BASE-T或 100BASE-TX以太网（非屏蔽双绞线）中

指示灯

测试按钮

纸盒#2

术语表

规格

产品说明

一般规格

一般规格（续）

打印介质

复印

传真

扫描仪

打印机

接口

计算机要求

耗材

网卡（局域网）(NC-9100h)

索引

远程检索访问卡

lenovo 中国

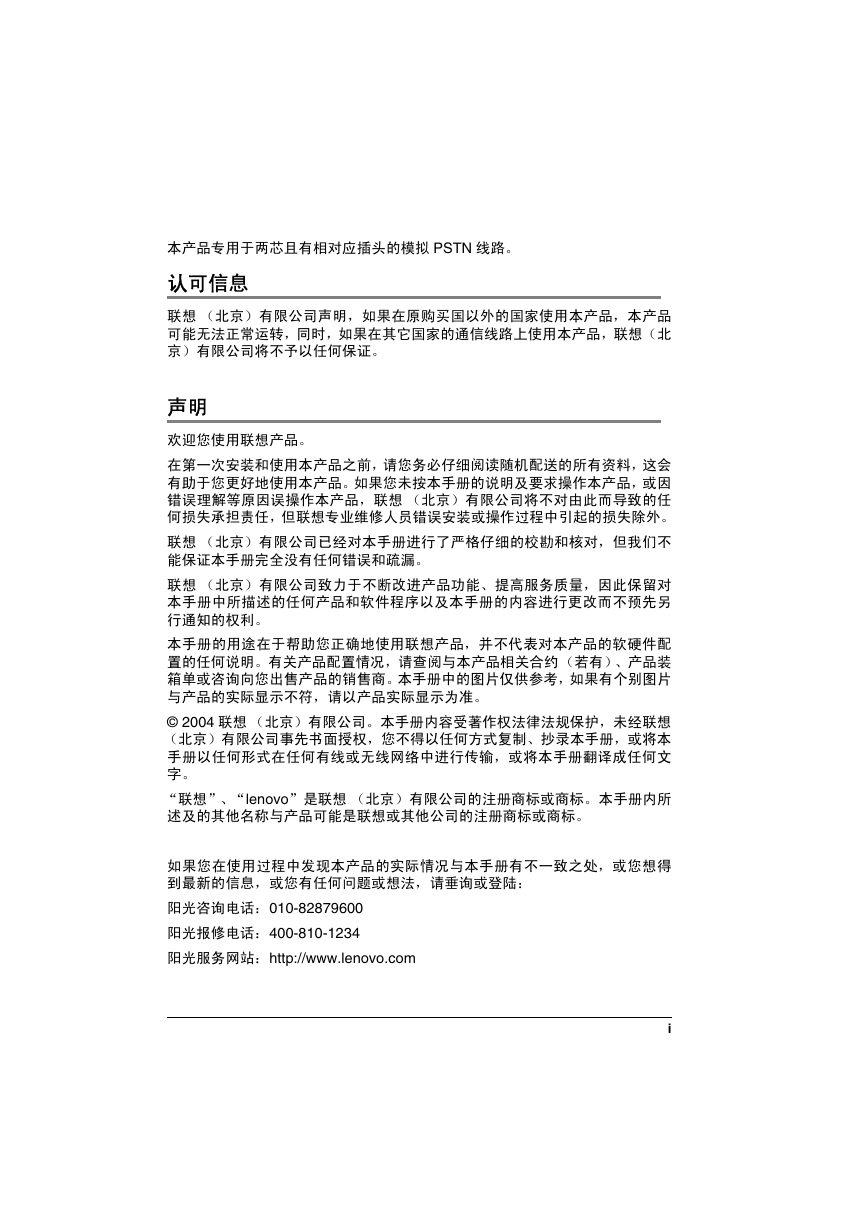

本产品专用于两芯且有相对应插头的模拟 PSTN 线路。认可信息联想（北京）有限公司声明，如果在原购买国以外的国家使用本产品，本产品可能无法正常运转，同时，如果在其它国家的通信线路上使用本产品，联想（北京）有限公司将不予以任何保证。声明欢迎您使用联想产品。在第一次安装和使用本产品之前，请您务必仔细阅读随机配送的所有资料，这会有助于您更好地使用本产品。如果您未按本手册的说明及要求操作本产品，或因错误理解等原因误操作本产品，联想（北京）有限公司将不对由此而导致的任何损失承担责任，但联想专业维修人员错误安装或操作过程中引起的损失除外。联想（北京）有限公司已经对本手册进行了严格仔细的校勘和核对，但我们不能保证本手册完全没有任何错误和疏漏。联想（北京）有限公司致力于不断改进产品功能、提高服务质量，因此保留对本手册中所描述的任何产品和软件程序以及本手册的内容进行更改而不预先另行通知的权利。本手册的用途在于帮助您正确地使用联想产品，并不代表对本产品的软硬件配置的任何说明。有关产品配置情况，请查阅与本产品相关合约（若有）、产品装箱单或咨询向您出售产品的销售商。本手册中的图片仅供参考，如果有个别图片与产品的实际显示不符，请以产品实际显示为准。 © 2004 联想（北京）有限公司。本手册内容受著作权法律法规保护，未经联想（北京）有限公司事先书面授权，您不得以任何方式复制、抄录本手册，或将本手册以任何形式在任何有线或无线网络中进行传输，或将本手册翻译成任何文字。 “联想”、“lenovo”是联想（北京）有限公司的注册商标或商标。本手册内所述及的其他名称与产品可能是联想或其他公司的注册商标或商标。如果您在使用过程中发现本产品的实际情况与本手册有不一致之处，或您想得到最新的信息，或您有任何问题或想法，请垂询或登陆：阳光咨询电话：010-82879600 阳光报修电话：400-810-1234 阳光服务网站：http://www.lenovo.com i

安全注意事项安全使用本设备请妥善保管手册，以备日后查阅。警告本设备内部有高压电极。清洁设备或清除卡纸前，应确保已从电源插座中拔掉了电源线。请勿用湿手插拔电源线插头。否则可能会导致电击。刚使用完设备后，设备的一些内部部件温度非常高！为了避免受伤，切勿触碰图中所示的阴影区域。为了避免受伤，切勿将手放在文稿盖下的设备边缘。为了避免受伤，切勿触碰图中所示的阴影区域。 ii

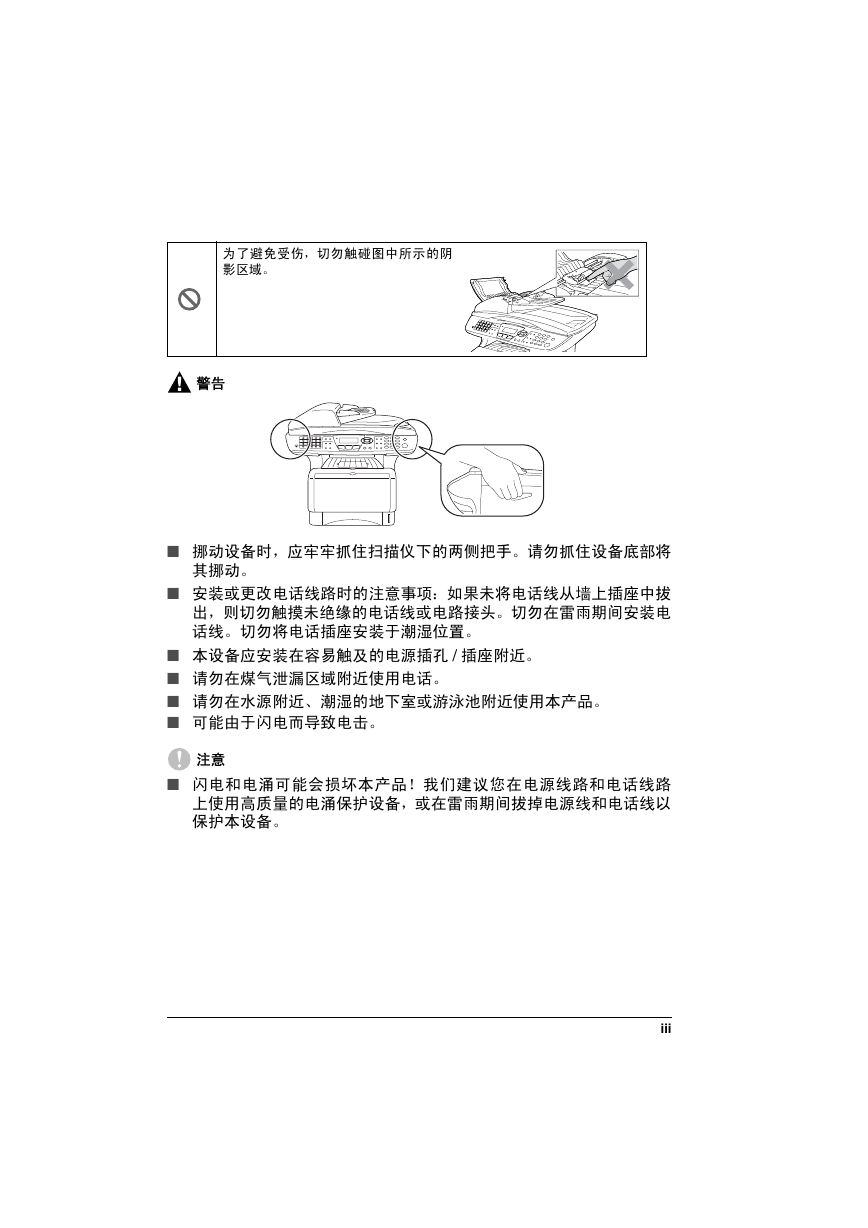

为了避免受伤，切勿触碰图中所示的阴影区域。警告 ■ 挪动设备时，应牢牢抓住扫描仪下的两侧把手。请勿抓住设备底部将其挪动。 ■ 安装或更改电话线路时的注意事项：如果未将电话线从墙上插座中拔出，则切勿触摸未绝缘的电话线或电路接头。切勿在雷雨期间安装电话线。切勿将电话插座安装于潮湿位置。 ■ 本设备应安装在容易触及的电源插孔 / 插座附近。 ■ 请勿在煤气泄漏区域附近使用电话。 ■ 请勿在水源附近、潮湿的地下室或游泳池附近使用本产品。 ■ 可能由于闪电而导致电击。注意 ■ 闪电和电涌可能会损坏本产品！我们建议您在电源线路和电话线路上使用高质量的电涌保护设备，或在雷雨期间拔掉电源线和电话线以保护本设备。 iii

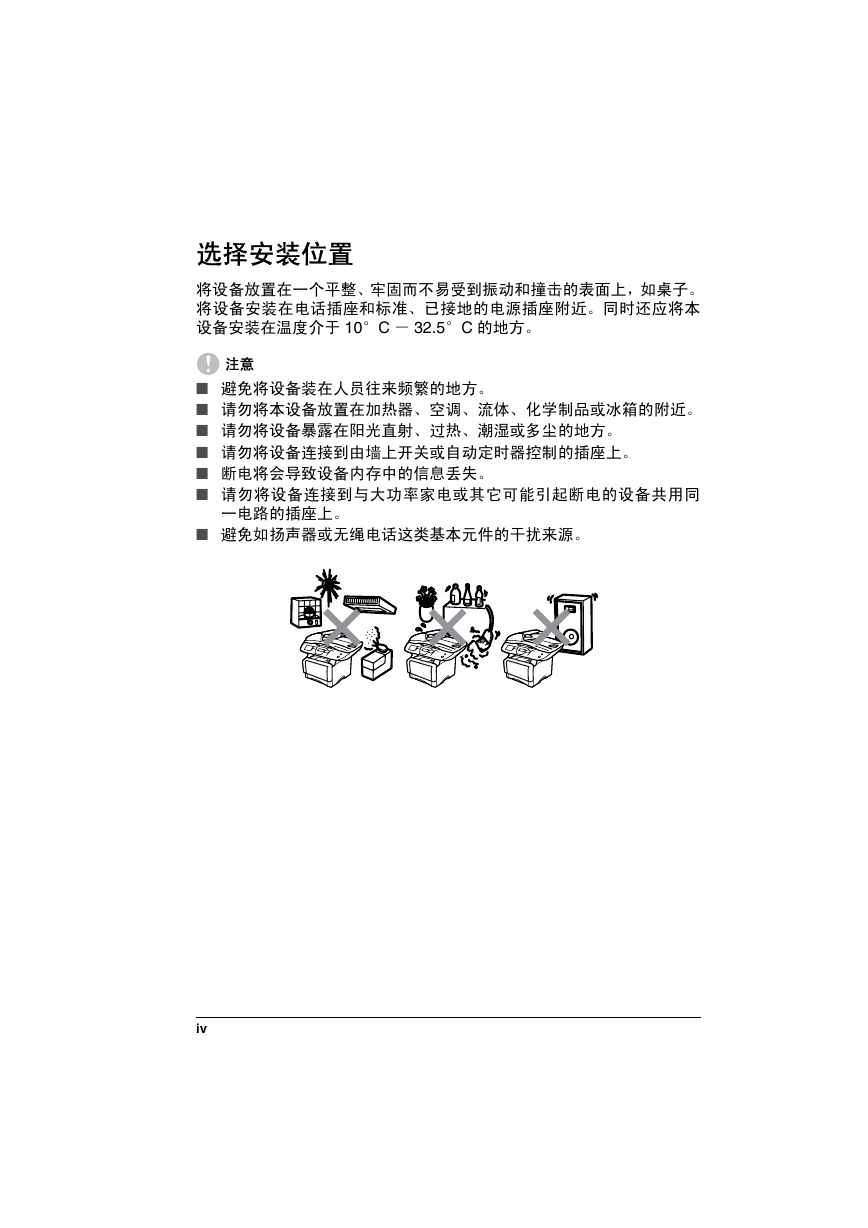

选择安装位置将设备放置在一个平整、牢固而不易受到振动和撞击的表面上，如桌子。将设备安装在电话插座和标准、已接地的电源插座附近。同时还应将本设备安装在温度介于 10°C － 32.5°C 的地方。注意 ■ 避免将设备装在人员往来频繁的地方。 ■ 请勿将本设备放置在加热器、空调、流体、化学制品或冰箱的附近。 ■ 请勿将设备暴露在阳光直射、过热、潮湿或多尘的地方。 ■ 请勿将设备连接到由墙上开关或自动定时器控制的插座上。 ■ 断电将会导致设备内存中的信息丢失。 ■ 请勿将设备连接到与大功率家电或其它可能引起断电的设备共用同一电路的插座上。 ■ 避免如扬声器或无绳电话这类基本元件的干扰来源。 iv

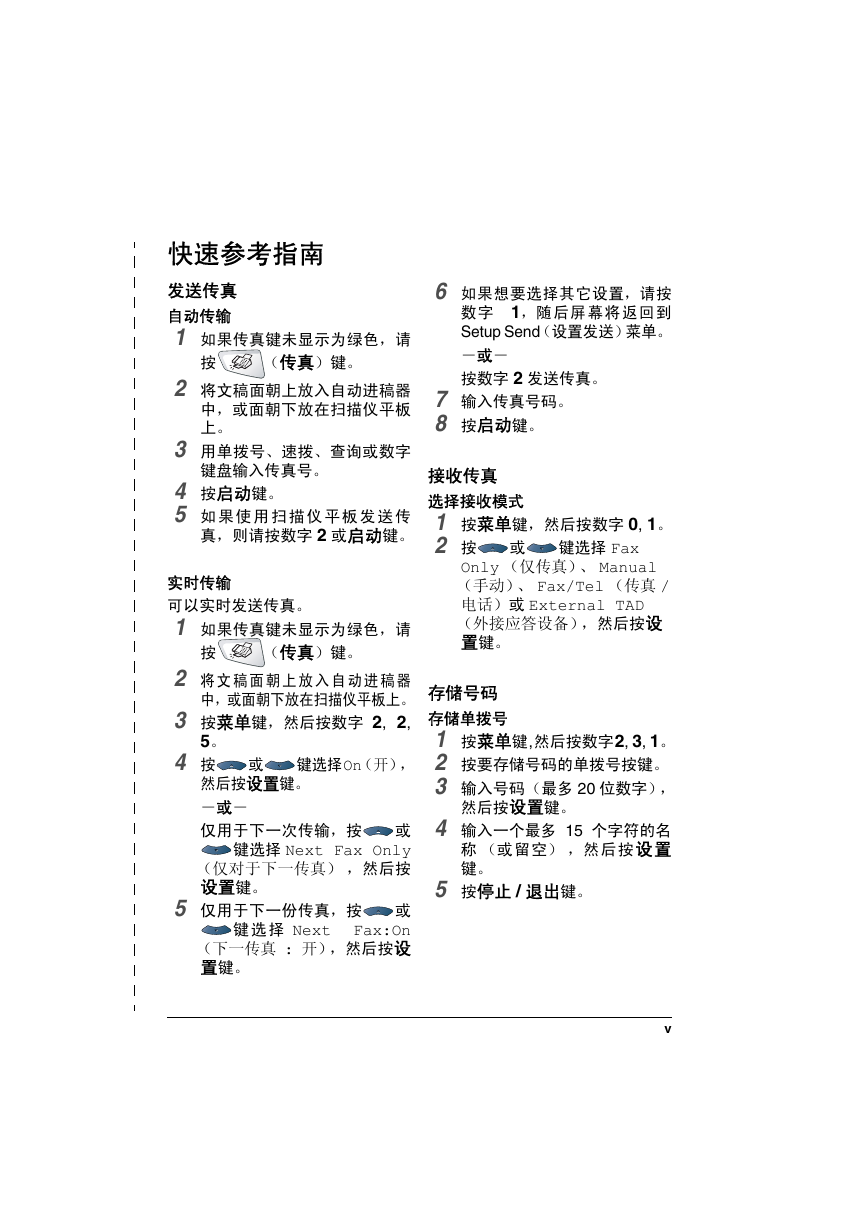

快速参考指南发送传真自动传输 1 如果传真键未显示为绿色，请按（传真）键。 2 将文稿面朝上放入自动进稿器中，或面朝下放在扫描仪平板上。 3 用单拨号、速拨、查询或数字键盘输入传真号。 4 按启动键。 5 如果使用扫描仪平板发送传真，则请按数字 2 或启动键。实时传输可以实时发送传真。 1 如果传真键未显示为绿色，请按（传真）键。 2 将文稿面朝上放入自动进稿器中，或面朝下放在扫描仪平板上。 3 按菜单键，然后按数字 2, 2, 5。 4 按或键选择On（开），然后按设置键。－或－仅用于下一次传输，按或键选择 Next Fax Only （仅对于下一传真），然后按设置键。 5 仅用于下一份传真，按或键选择 Next Fax:On （下一传真 : 开），然后按设置键。 6 如果想要选择其它设置，请按数字 1，随后屏幕将返回到 Setup Send（设置发送）菜单。－或－按数字 2 发送传真。 7 输入传真号码。 8 按启动键。接收传真或选择接收模式 1 按菜单键，然后按数字 0, 1。 2 按键选择 Fax Only （仅传真）、 Manual （手动）、 Fax/Tel （传真 / 电话）或 External TAD （外接应答设备），然后按设置键。存储号码存储单拨号 1 按菜单键,然后按数字2, 3, 1。 2 按要存储号码的单拨号按键。 3 输入号码（最多 20 位数字），然后按设置键。 4 输入一个最多 15 个字符的名称（或留空），然后按设置键。 5 按停止 / 退出键。 v

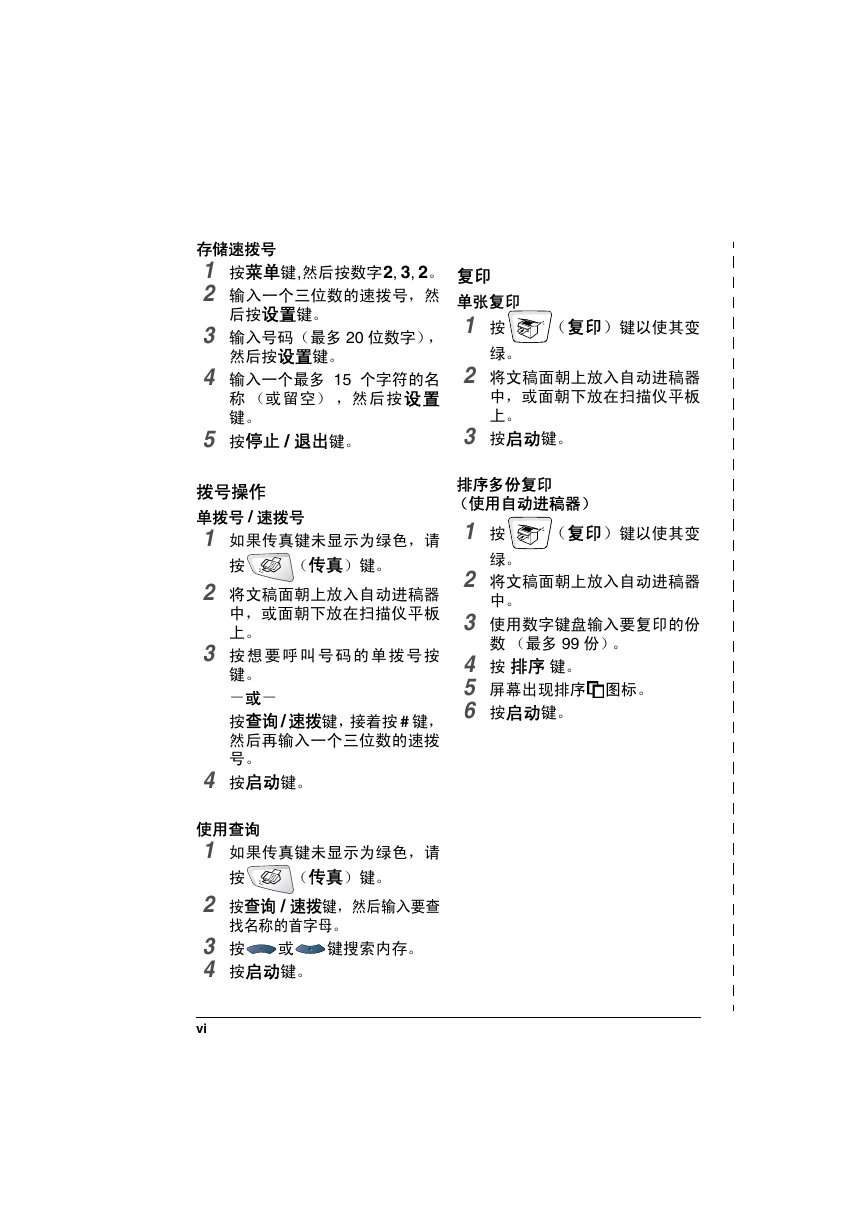

复印单张复印 1 按（复印）键以使其变绿。 2 将文稿面朝上放入自动进稿器中，或面朝下放在扫描仪平板上。 3 按启动键。排序多份复印（使用自动进稿器） 1 按（复印）键以使其变绿。 2 将文稿面朝上放入自动进稿器中。 3 使用数字键盘输入要复印的份数（最多 99 份）。 4 按排序键。 5 屏幕出现排序图标。 6 按启动键。存储速拨号 1 按菜单键,然后按数字2, 3, 2。 2 输入一个三位数的速拨号，然后按设置键。 3 输入号码（最多 20 位数字），然后按设置键。 4 输入一个最多 15 个字符的名称（或留空），然后按设置键。 5 按停止 / 退出键。拨号操作单拨号 / 速拨号 1 如果传真键未显示为绿色，请按（传真）键。 2 将文稿面朝上放入自动进稿器中，或面朝下放在扫描仪平板上。 3 按想要呼叫号码的单拨号按键。－或－按查询 / 速拨键，接着按 # 键，然后再输入一个三位数的速拨号。 4 按启动键。使用查询 1 如果传真键未显示为绿色，请按（传真）键。 2 按查询 / 速拨键，然后输入要查找名称的首字母。 3 按 4 按启动键。或键搜索内存。 vi

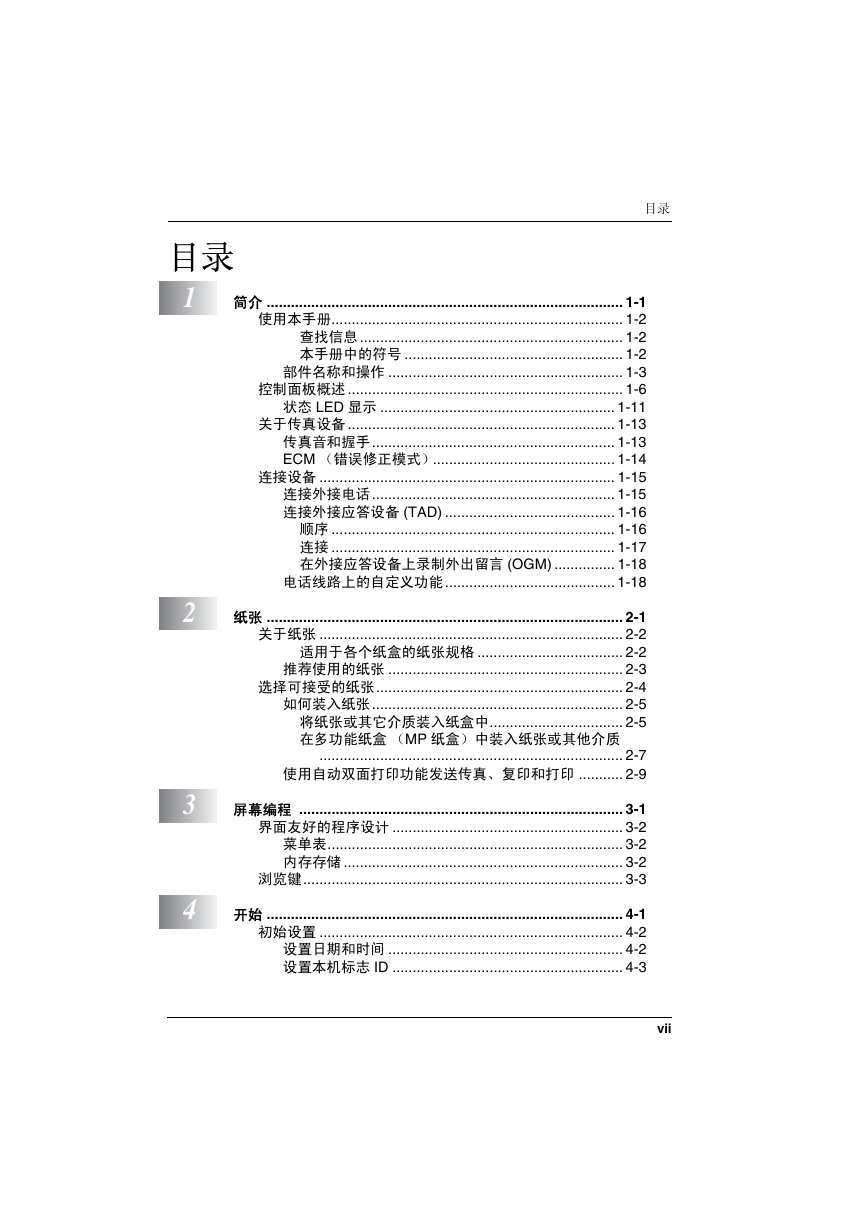

目录目录 1 简介 ........................................................................................ 1-1 使用本手册........................................................................ 1-2 查找信息 ................................................................. 1-2 本手册中的符号 ...................................................... 1-2 部件名称和操作 .......................................................... 1-3 控制面板概述 .................................................................... 1-6 状态 LED 显示 .......................................................... 1-11 关于传真设备 .................................................................. 1-13 传真音和握手............................................................ 1-13 ECM （错误修正模式）............................................. 1-14 连接设备 ......................................................................... 1-15 连接外接电话............................................................ 1-15 连接外接应答设备 (TAD) .......................................... 1-16 顺序 ...................................................................... 1-16 连接 ...................................................................... 1-17 在外接应答设备上录制外出留言 (OGM) ............... 1-18 电话线路上的自定义功能.......................................... 1-18 2 3 4 纸张 ........................................................................................ 2-1 关于纸张 ........................................................................... 2-2 适用于各个纸盒的纸张规格 .................................... 2-2 推荐使用的纸张 .......................................................... 2-3 选择可接受的纸张............................................................. 2-4 如何装入纸张.............................................................. 2-5 将纸张或其它介质装入纸盒中................................. 2-5 在多功能纸盒（MP 纸盒）中装入纸张或其他介质 ........................................................................... 2-7 使用自动双面打印功能发送传真、复印和打印 ........... 2-9 屏幕编程 ................................................................................ 3-1 界面友好的程序设计 ......................................................... 3-2 菜单表......................................................................... 3-2 内存存储 ..................................................................... 3-2 浏览键............................................................................... 3-3 开始 ........................................................................................ 4-1 初始设置 ........................................................................... 4-2 设置日期和时间 .......................................................... 4-2 设置本机标志 ID ......................................................... 4-3 vii
