ThinkPad X230 是联想今年新出的一款商务笔记本，不久前我们对这款笔记本的外观做了详细的评测，至于它的内部构造究竟如何呢？下面就一起跟随小编的镜头一起来深究吧。首先说一下硬件配置，该机搭配的是英特尔全新三代 core 处理器 IVB i7-3520，集成了 Intel HD Graphics 4000 显示芯片，标配了 4GB DDR3 内存以及 500GB SATA 硬盘(7200rpm)。集成 200 万像素摄像头、内置 10-100-1000M 网卡、蓝牙模块、ThinkPad BGN 无线网卡，支持 802.11a/g/n 无线协议，带指纹识别器，并支持背光键盘。屏幕快照 2012-12-14 下午 9.24.28.png (153.15 KB, 下载次数: 604) 下载附件保存到相册 2012-12-14 21:18 上传下面就开始拆解了。屏幕快照 2012-12-14 下午 9.24.35.png (204.99 KB, 下载次数: 602) 下载附件保存到相册

2012-12-14 21:19 上传首先准备好工具，拆解之前把电池先卸下。屏幕快照 2012-12-14 下午 9.24.48.png (153.46 KB, 下载次数: 602) 下载附件保存到相册 2012-12-14 21:20 上传更换内存对于 X230 来说十分简单，只需把图中的 3、4 螺丝卸下即可，图中的 1、2@@定键盘的螺丝，要拆键盘的网友一定要记得把螺丝卸下。屏幕快照 2012-12-14 下午 9.24.58.png (101.16 KB, 下载次数: 596) 下载附件保存到相册 2012-12-14 21:21 上传 X230 的硬盘更换也是非常方便的，只需拧开一个螺丝即可。本主题由择优于 2012-12-14 21:51 设置高亮收藏 0 分享

2# 楼主|发表于 2012-12-14 21:31|只看该作者 Thinkpad X230 拆机教程 IBM X230 完全拆解隐藏在键盘与掌托下的秘密：屏幕快照 2012-12-14 下午 9.32.53.png (265.37 KB, 下载次数: 606) 下载附件保存到相册 2012-12-14 21:26 上传卸下螺丝后，键盘可轻松取出

屏幕快照 2012-12-14 下午 9.33.00.png (140.61 KB, 下载次数: 600) 下载附件保存到相册 2012-12-14 21:26 上传 X230 键盘正面屏幕快照 2012-12-14 下午 9.33.09.png (110.88 KB, 下载次数: 598) 下载附件保存到相册 2012-12-14 21:27 上传键盘背面

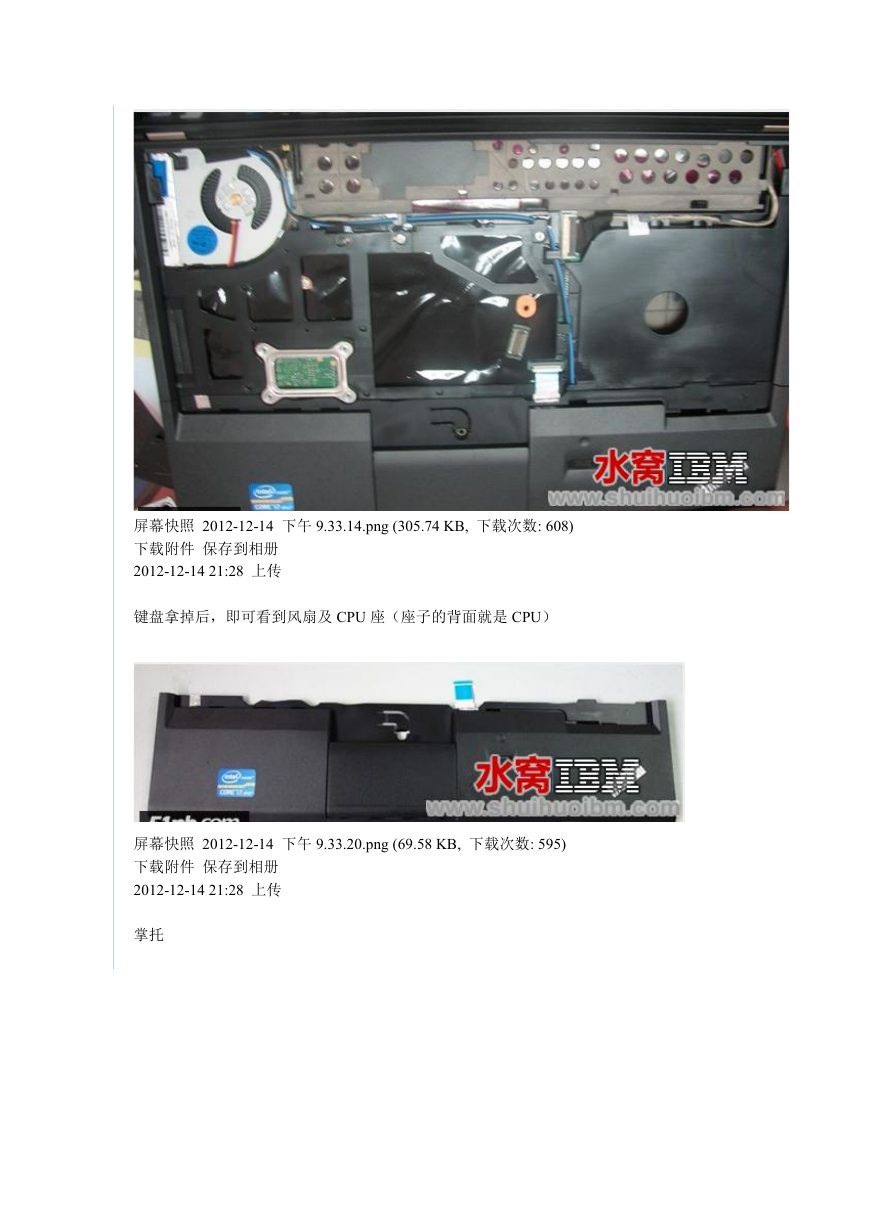

屏幕快照 2012-12-14 下午 9.33.14.png (305.74 KB, 下载次数: 608) 下载附件保存到相册 2012-12-14 21:28 上传键盘拿掉后，即可看到风扇及 CPU 座（座子的背面就是 CPU）屏幕快照 2012-12-14 下午 9.33.20.png (69.58 KB, 下载次数: 595) 下载附件保存到相册 2012-12-14 21:28 上传掌托

屏幕快照 2012-12-14 下午 9.33.28.png (372.55 KB, 下载次数: 612) 下载附件保存到相册 2012-12-14 21:29 上传拆下掌托后，可看到 PCMCIA-E 插槽、扬声器、蓝牙模块、无线网卡模块、BIOS 电池及 SD 卡槽屏幕快照 2012-12-14 下午 9.33.34.png (98.71 KB, 下载次数: 601) 下载附件保存到相册 2012-12-14 21:29 上传 C 壳上半部分回复支持反对

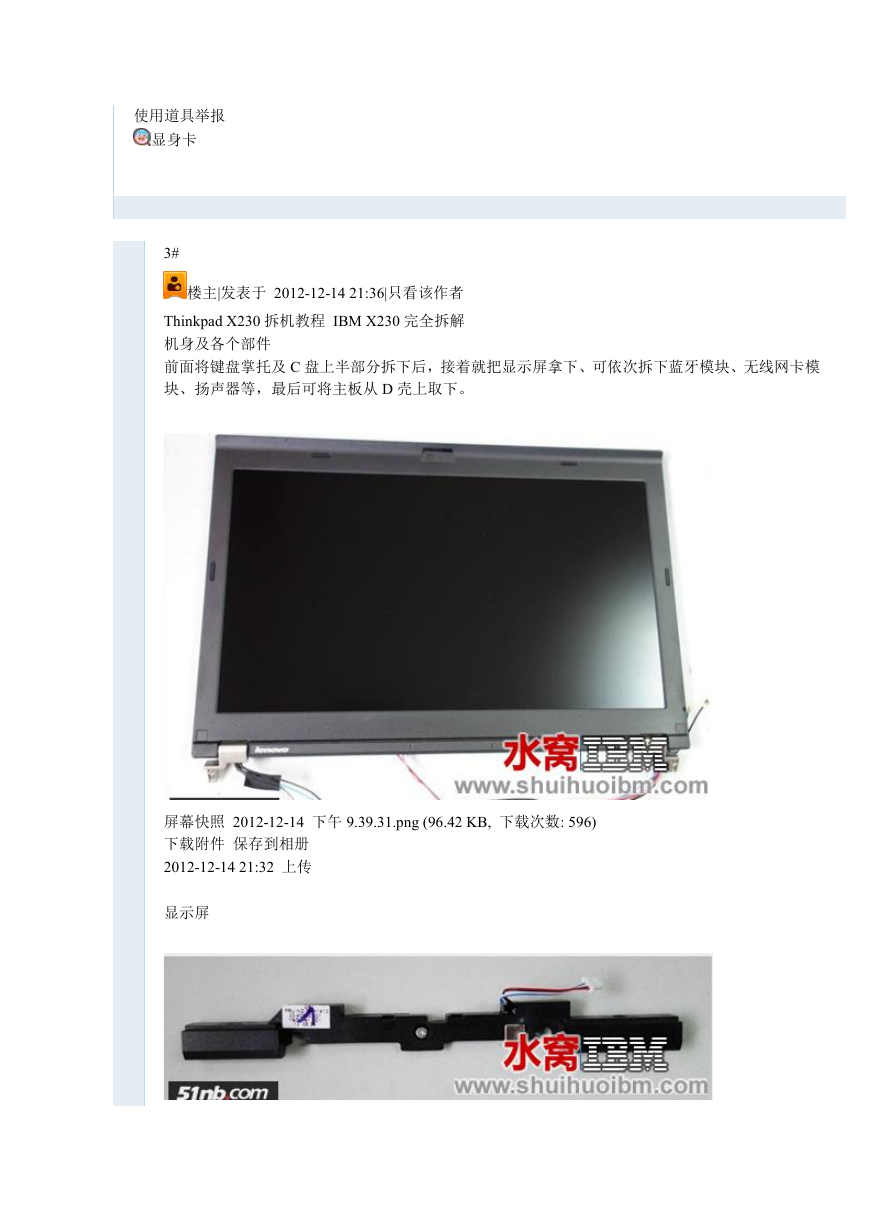

使用道具举报显身卡 3# 楼主|发表于 2012-12-14 21:36|只看该作者 Thinkpad X230 拆机教程 IBM X230 完全拆解机身及各个部件前面将键盘掌托及 C 盘上半部分拆下后，接着就把显示屏拿下、可依次拆下蓝牙模块、无线网卡模块、扬声器等，最后可将主板从 D 壳上取下。屏幕快照 2012-12-14 下午 9.39.31.png (96.42 KB, 下载次数: 596) 下载附件保存到相册 2012-12-14 21:32 上传显示屏

屏幕快照 2012-12-14 下午 9.39.38.png (63.45 KB, 下载次数: 594) 下载附件保存到相册 2012-12-14 21:32 上传扬声器屏幕快照 2012-12-14 下午 9.39.44.png (165.2 KB, 下载次数: 601) 下载附件保存到相册 2012-12-14 21:33 上传左边是蓝牙模块，右边是无线网卡
