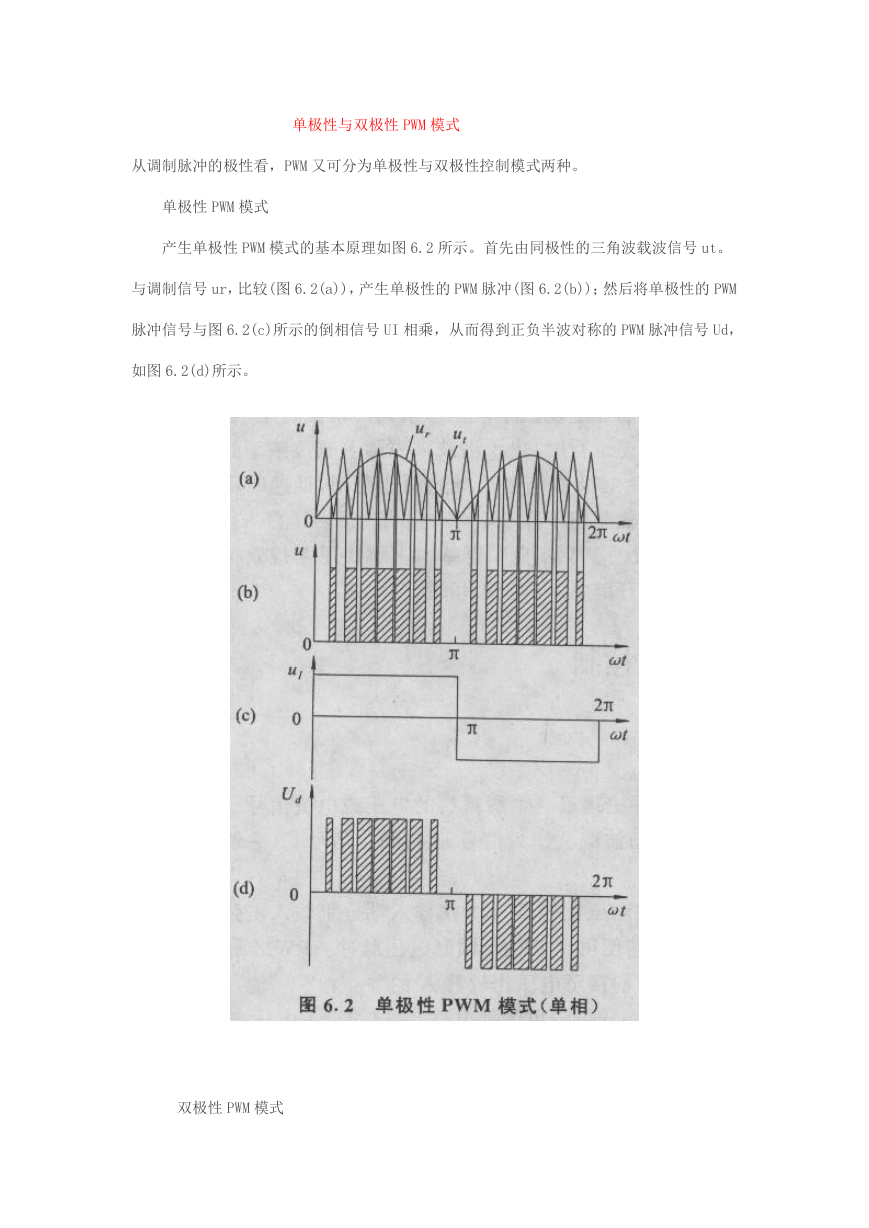

单极性与双极性 PWM 模式从调制脉冲的极性看，PWM 又可分为单极性与双极性控制模式两种。单极性 PWM 模式产生单极性 PWM 模式的基本原理如图 6.2 所示。首先由同极性的三角波载波信号 ut。与调制信号 ur，比较(图 6.2(a))，产生单极性的 PWM 脉冲(图 6.2(b))；然后将单极性的 PWM 脉冲信号与图 6.2(c)所示的倒相信号 UI 相乘，从而得到正负半波对称的 PWM 脉冲信号 Ud，如图 6.2(d)所示。双极性 PWM 模式

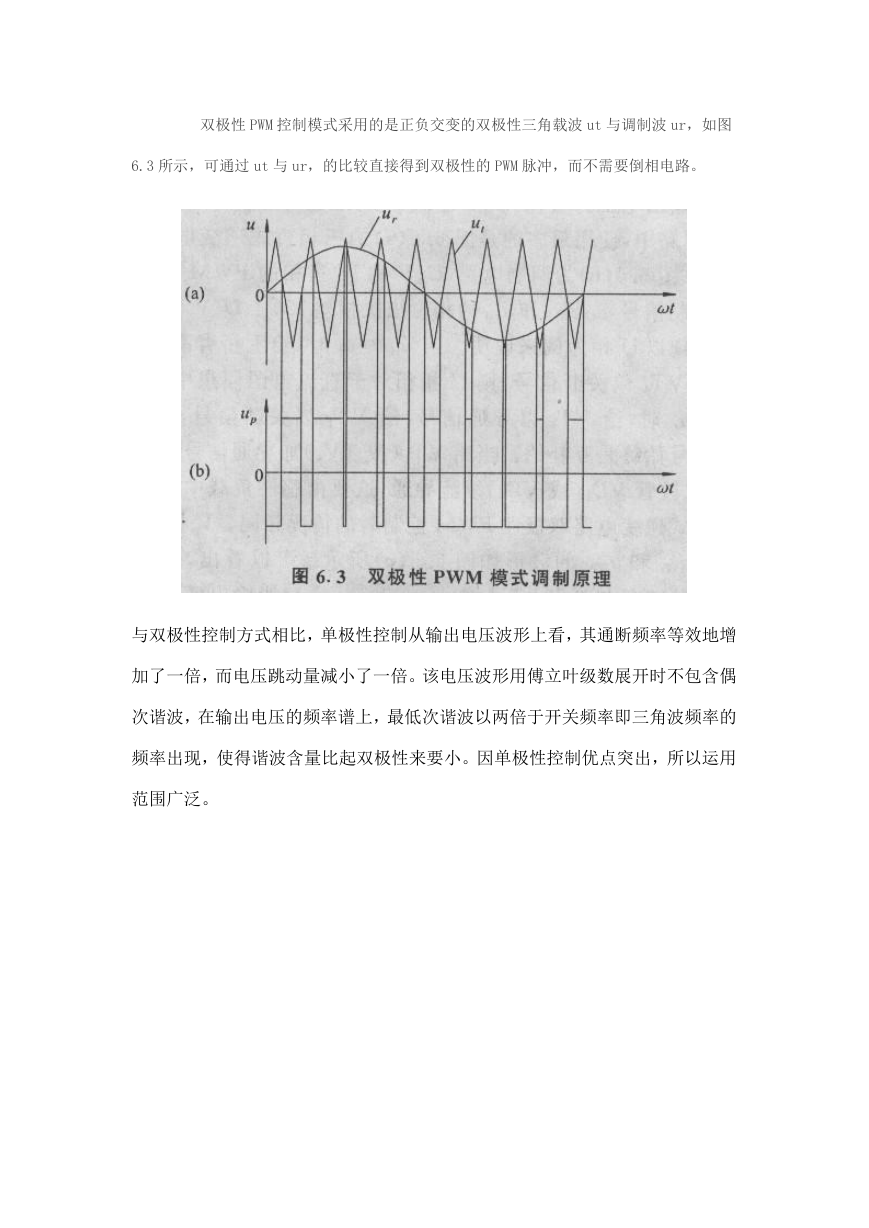

双极性 PWM 控制模式采用的是正负交变的双极性三角载波 ut 与调制波 ur，如图 6.3 所示，可通过 ut 与 ur，的比较直接得到双极性的 PWM 脉冲，而不需要倒相电路。与双极性控制方式相比，单极性控制从输出电压波形上看，其通断频率等效地增加了一倍，而电压跳动量减小了一倍。该电压波形用傅立叶级数展开时不包含偶次谐波，在输出电压的频率谱上，最低次谐波以两倍于开关频率即三角波频率的频率出现，使得谐波含量比起双极性来要小。因单极性控制优点突出，所以运用范围广泛。
