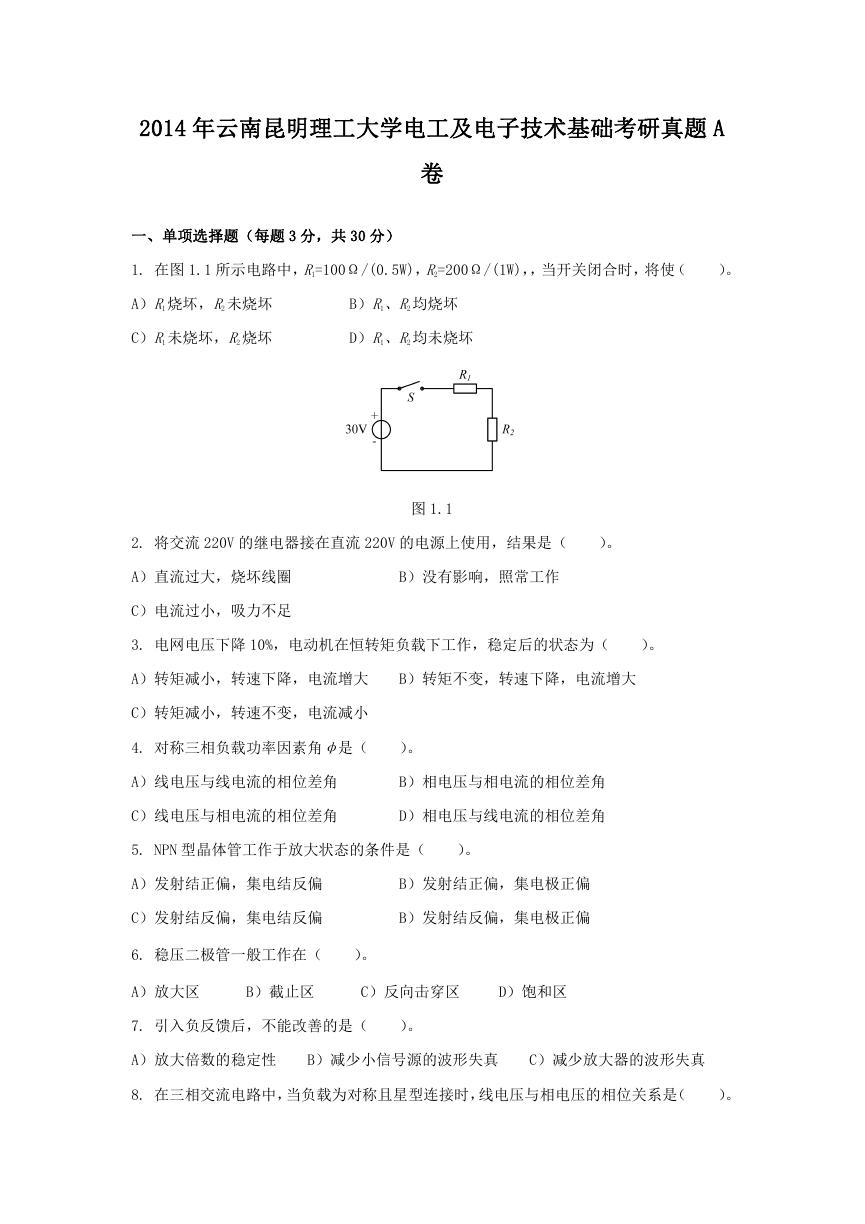

2014 年云南昆明理工大学电工及电子技术基础考研真题 A 卷一、单项选择题（每题 3 分，共 30 分） 1. 在图 1.1 所示电路中，R1=100Ω/(0.5W)，R2=200Ω/(1W)，，当开关闭合时，将使（）。 A）R1 烧坏，R2 未烧坏 B）R1、R2 均烧坏 C）R1 未烧坏，R2 烧坏 D）R1、R2 均未烧坏图 1.1 2. 将交流 220V 的继电器接在直流 220V 的电源上使用，结果是（）。 A）直流过大，烧坏线圈 B）没有影响，照常工作 C）电流过小，吸力不足 3. 电网电压下降 10%，电动机在恒转矩负载下工作，稳定后的状态为（）。 A）转矩减小，转速下降，电流增大 B）转矩不变，转速下降，电流增大 C）转矩减小，转速不变，电流减小 4. 对称三相负载功率因素角φ是（）。 A）线电压与线电流的相位差角 B）相电压与相电流的相位差角 C）线电压与相电流的相位差角 D）相电压与线电流的相位差角 5. NPN 型晶体管工作于放大状态的条件是（）。 A）发射结正偏，集电结反偏 B）发射结正偏，集电极正偏 C）发射结反偏，集电结反偏 B）发射结反偏，集电极正偏 6. 稳压二极管一般工作在（）。 A）放大区 B）截止区 C）反向击穿区 D）饱和区 7. 引入负反馈后，不能改善的是（）。 A）放大倍数的稳定性 B）减少小信号源的波形失真 C）减少放大器的波形失真 8. 在三相交流电路中，当负载为对称且星型连接时，线电压与相电压的相位关系是（）。

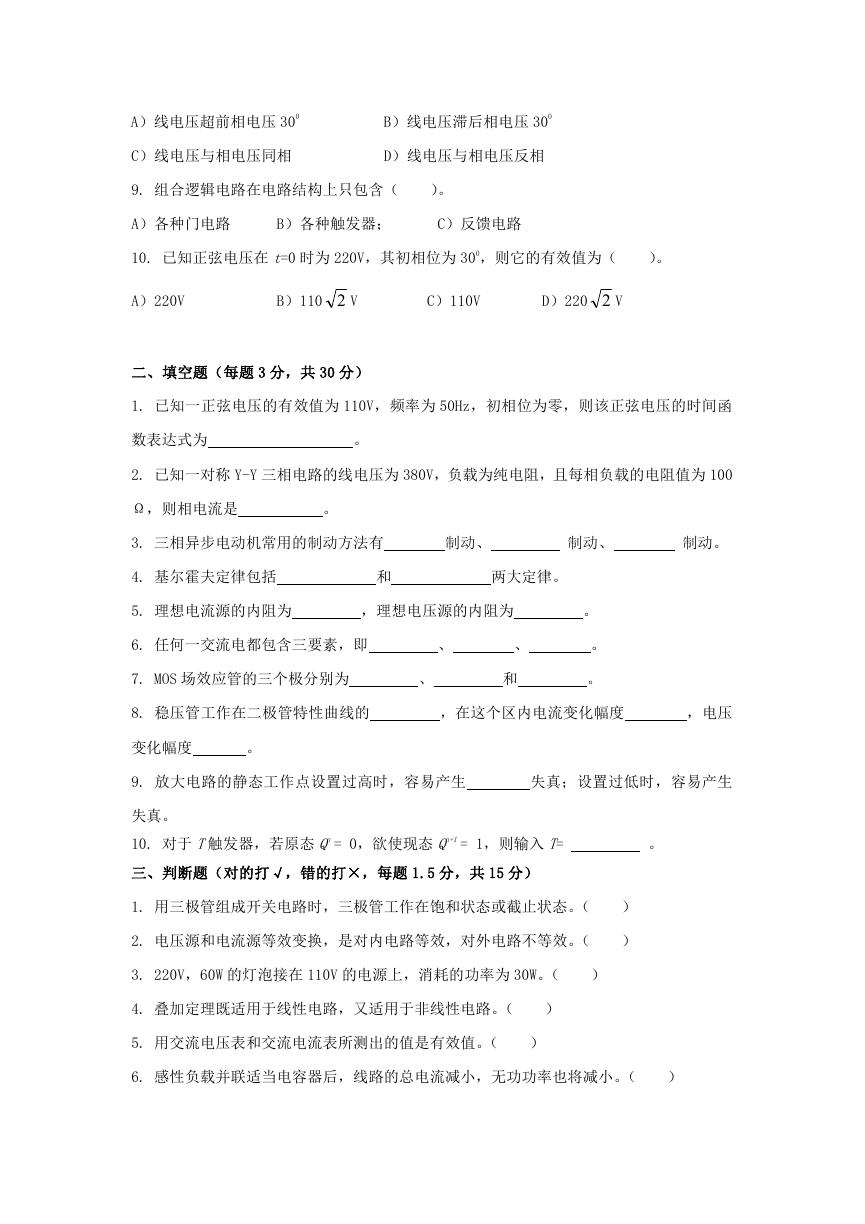

A）线电压超前相电压 300 B）线电压滞后相电压 300 C）线电压与相电压同相 D）线电压与相电压反相 9. 组合逻辑电路在电路结构上只包含（）。 A）各种门电路 B）各种触发器； C）反馈电路 10. 已知正弦电压在 t=0 时为 220V，其初相位为 300，则它的有效值为（）。 A）220V B）110 2 V C）110V D）220 2 V 二、填空题（每题 3 分，共 30 分） 1. 已知一正弦电压的有效值为 110V，频率为 50Hz，初相位为零，则该正弦电压的时间函数表达式为。 2. 已知一对称 Y-Y 三相电路的线电压为 380V，负载为纯电阻，且每相负载的电阻值为 100 Ω，则相电流是。 3. 三相异步电动机常用的制动方法有制动、制动、制动。 4. 基尔霍夫定律包括和两大定律。 5. 理想电流源的内阻为，理想电压源的内阻为 6. 任何一交流电都包含三要素，即、 7. MOS 场效应管的三个极分别为、、和。。。 8. 稳压管工作在二极管特性曲线的，在这个区内电流变化幅度，电压变化幅度。 9. 放大电路的静态工作点设置过高时，容易产生失真；设置过低时，容易产生失真。 10. 对于 T触发器，若原态 Qn = 0，欲使现态 Qn+1 = 1，则输入 T= 。三、判断题（对的打√，错的打×，每题 1.5 分，共 15 分） 1. 用三极管组成开关电路时，三极管工作在饱和状态或截止状态。（ 2. 电压源和电流源等效变换，是对内电路等效，对外电路不等效。（）） 3. 220V，60W 的灯泡接在 110V 的电源上，消耗的功率为 30W。（） 4. 叠加定理既适用于线性电路，又适用于非线性电路。（） 5. 用交流电压表和交流电流表所测出的值是有效值。（） 6. 感性负载并联适当电容器后，线路的总电流减小，无功功率也将减小。（）

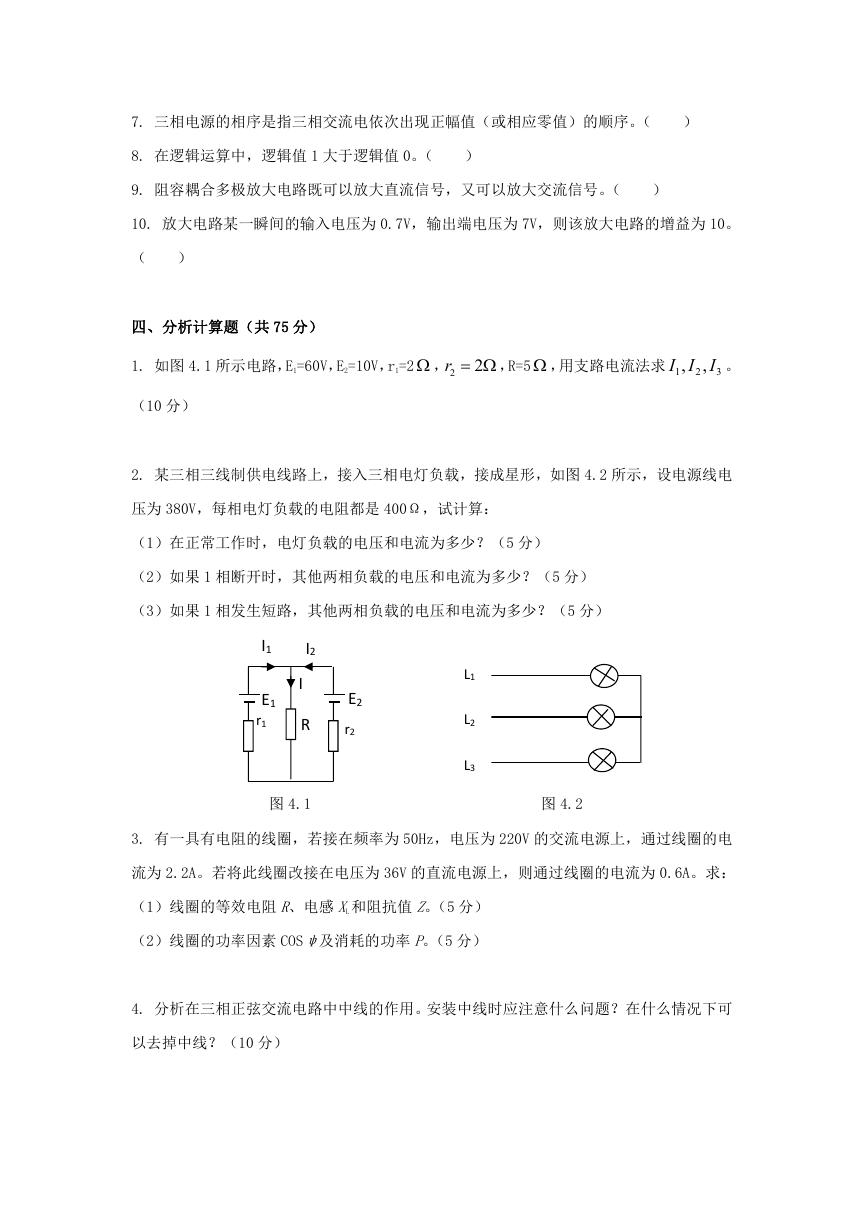

7. 三相电源的相序是指三相交流电依次出现正幅值（或相应零值）的顺序。（） 8. 在逻辑运算中，逻辑值 1 大于逻辑值 0。（） 9. 阻容耦合多极放大电路既可以放大直流信号，又可以放大交流信号。（） 10. 放大电路某一瞬间的输入电压为 0.7V，输出端电压为 7V，则该放大电路的增益为 10。（）四、分析计算题（共 75 分） 1. 如图 4.1 所示电路，E1=60V，E2=10V，r1=2  ， 2 I r   ，R=5  ，用支路电流法求 1 2 , I , I 。 3 2 （10 分） 2. 某三相三线制供电线路上，接入三相电灯负载，接成星形，如图 4.2 所示，设电源线电压为 380V，每相电灯负载的电阻都是 400Ω，试计算：（1）在正常工作时，电灯负载的电压和电流为多少？（5 分）（2）如果 1 相断开时，其他两相负载的电压和电流为多少？（5 分）（3）如果 1 相发生短路，其他两相负载的电压和电流为多少？（5 分） I1 E1 r1 I2 I R E2 r2 L1 L2 L3 图 4.1 图 4.2 3. 有一具有电阻的线圈，若接在频率为 50Hz，电压为 220V 的交流电源上，通过线圈的电流为 2.2A。若将此线圈改接在电压为 36V 的直流电源上，则通过线圈的电流为 0.6A。求：（1）线圈的等效电阻 R、电感 XL 和阻抗值 Z。（5 分）（2）线圈的功率因素 COSψ及消耗的功率 P。（5 分） 4. 分析在三相正弦交流电路中中线的作用。安装中线时应注意什么问题？在什么情况下可以去掉中线？（10 分）

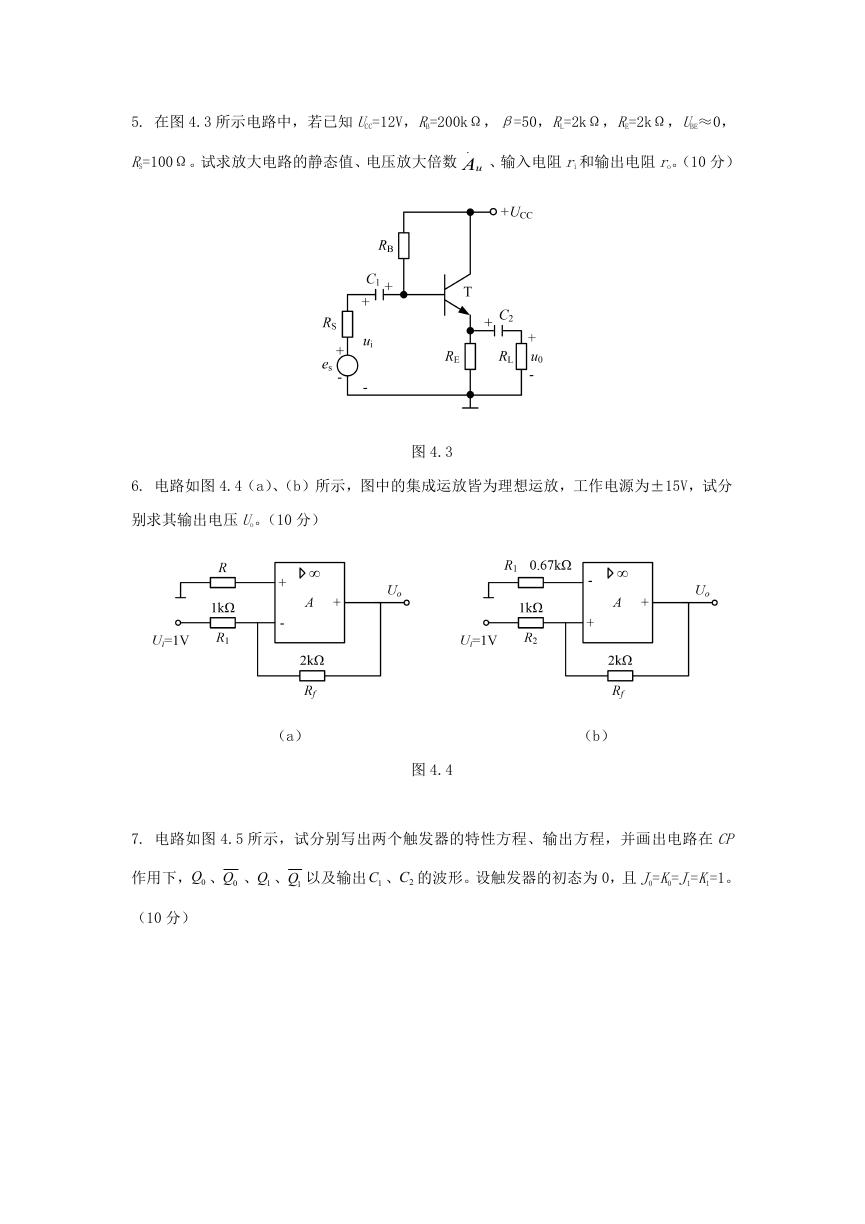

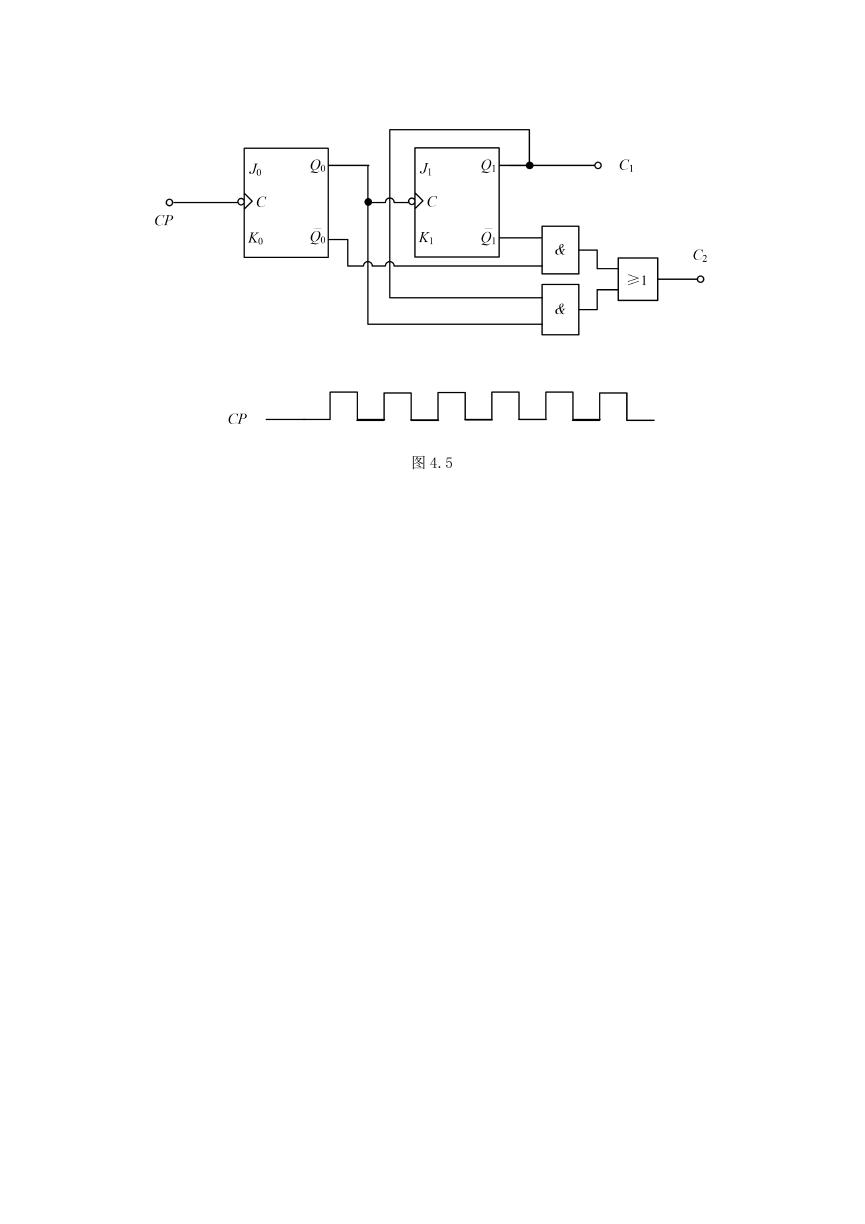

5. 在图 4.3 所示电路中，若已知 UCC=12V，RB=200kΩ，β=50，RL=2kΩ，RE=2kΩ，UBE≈0， RS=100Ω。试求放大电路的静态值、电压放大倍数 uA . 、输入电阻 ri 和输出电阻 ro。（10 分）图 4.3 6. 电路如图 4.4（a）、（b）所示，图中的集成运放皆为理想运放，工作电源为±15V，试分别求其输出电压 Uo。（10 分）（a）（b）图 4.4 7. 电路如图 4.5 所示，试分别写出两个触发器的特性方程、输出方程，并画出电路在 CP 作用下， 0Q 、 0Q 、 1Q 、 1Q 以及输出 1C 、 2C 的波形。设触发器的初态为 0，且 J0=K0=J1=K1=1。（10 分）

图 4.5
