奥林巴斯数码相机-TG-1说明书.pdf

发布时间：2022-05-24 发布人：admin 分类：说明书 资料大小：3.76M 资料格式：pdf 举报 版权申诉
第1页 / 共84页
第2页 / 共84页
第3页 / 共84页
第4页 / 共84页
第5页 / 共84页
第6页 / 共84页
第7页 / 共84页
第8页 / 共84页
资料共84页，剩余部分请下载后查看
    組件名稱
    照相機設定
    準備照相機
    拍攝，播放及消除
    使用拍攝模式
    使用拍攝功能
    使用播放功能
    拍攝功能的選單
    播放，編輯與列印功能的選單
    其他相機設定的選項
    列印
    使用提示
    附錄

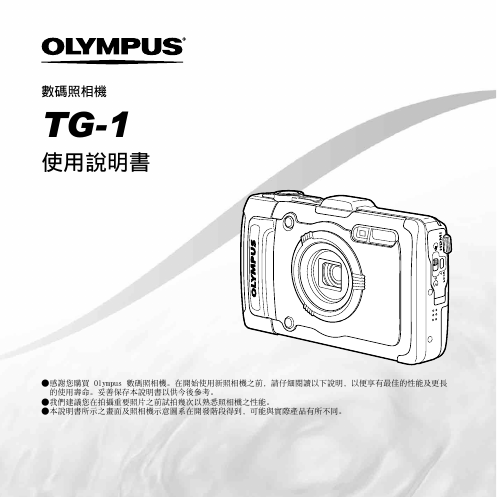

    數碼照相機 TG-1 使⽤說明書 ● 感謝您購買 Olympus 數碼照相機。在開始使⽤新照相機之前，請仔細閱讀以下說明，以便享有最佳的性能及更⾧ 的使⽤壽命。妥善保存本說明書以供今後參考。 ● 我們建議您在拍攝重要照⽚之前試拍幾次以熟悉照相機之性能。 ● 本說明書所⽰之畫⾯及照相機⽰意圖系在開發階段得到，可能與實際產品有所不同。
    檢查箱中的物品 或 數碼照相機 腕帶 鋰離⼦電池 （LI-90B） USB-AC 轉接器 USB 電纜 AV 電纜 OLYMPUS Setup （F-2AC） （CB-USB8） （CB-AVC3） CD-ROM 未顯⽰的其他配件：保證書 所附配件可能因購買地區不同⽽有所差別。 組件名稱 組件名稱 照相機本體 7 1 2 3 4 5 6 2 CHT 1 接頭蓋 2 接頭艙蓋鎖 3 LOCK 鈕 4 揚聲器 5 多功能接頭 6 HDMI 迷你接頭 8 ⾃拍定時指⽰燈／LED照明／ AF 照明燈 7 腕帶安裝環 9 閃光燈 10 鏡頭 11 鏡頭環 12 三腳架固定螺孔 13 電池／插卡艙蓋 14 電池／記憶卡艙鎖 8 9 10 11 12 13 14 3
    1 ⽴體聲收⾳咪 2 液晶顯⽰器 3 快⾨鈕 4 指⽰燈 5 n 鈕 6 變焦鈕 7 R 鈕（拍攝動畫） 8 模式轉盤 9 q 鈕（在拍攝與播放之間切換） 10 箭頭鈕 INFO（變更資訊顯⽰）  （消除） 11 A 鈕（確認） 12  鈕 1 2 3 4 5 6 7 8 9 10 11 12 安裝照相機⼿腕帶 安裝照相機⼿腕帶 1 2 3 將腕帶拉緊以免鬆脫。 CHT 3
    16 ⽅向資訊 17 測光 ............. 第 37 ⾴ 18 轉換鏡頭 ..... 第 38，68 ⾴ 19 ⽇期印章 ......... 第 39 ⾴ 20 壓縮（相⽚） ............ 第 36，66 ⾴ 21 可以儲存的靜態照⽚ （相⽚）數⽬ .... 第 17 ⾴ 22 ⽬前的記憶體 ..... 第 65 ⾴ 23 檢查電池 ..... 第 13，60 ⾴ 24 柱狀圖 ........... 第 20 ⾴ 25 標⾼／⽔深 ....... 第 16 ⾴ 26 ⼤氣壓／⽔壓 ..... 第 16 ⾴ 27 影像穩定器（相⽚） ................ 第 37 ⾴ 28 世界時間 ......... 第 51 ⾴ 29 AF 對焦框 ........ 第 18 ⾴ 30 光圈值 ........... 第 18 ⾴ 31 快⾨速度 ......... 第 18 ⾴ 32 相機震動警告 1 拍攝模式 ..... 第 17，24 ⾴ 2 地標 ............. 第 43 ⾴ 3 閃光燈 ........... 第 20 ⾴ 閃光燈待機／閃光燈充電 ................ 第 59 ⾴ 4 微距／超微距拍攝／ 超微距 LED 模式 ................ 第 29 ⾴ 5 ⾃拍定時器 ....... 第 29 ⾴ 6 曝光補償 ......... 第 30 ⾴ 7 ⽩平衡 ........... 第 30 ⾴ 8 ISO .............. 第 31 ⾴ 9 過⽚ ............. 第 31 ⾴ 10 影像尺⼨（相⽚） ............ 第 32，66 ⾴ 11 錄⾳（動畫）／ 減低⾵聲噪⾳／錄⾳⾳量 ................ 第 40 ⾴ 12 影像尺⼨（動畫） ............ 第 40，67 ⾴ 13 連續記錄⾧度（動畫）／ 录⾳⾳量 ........ 第 18 ⾴ 14 錄影圖⽰ ......... 第 18 ⾴ 15 GPS 圖⽰ ......... 第 16 ⾴  ：正在搜尋 GPS 訊號  ：正在接收 GPS 訊號 顯⽰屏 拍攝模式顯⽰ 拍攝模式顯⽰ 2 1 PP 29 28 27 26 25 24 23 877hPa 1200m1200m 877hPa zz Date 44 NORM 2021 22 19 18 17 16 3 4 5 6 7 8 9 10 11 0.00.0 WB WB AUTO AUTO ISO ISO AUTO AUTO 12M GPS 15 0:340:34 13 14 12 1/100 1/100 F3.3F3.3 32 31 30 4 CHT
    播放模式顯⽰內容 播放模式顯⽰內容 ● 標準顯⽰ 5 6 1 3 4 2 3D3D 7 1010 9 10 4/304/30 1 10 ’12/02/26 ’12/02/26 12:30 12:30 26 24 28 0:12/0:34 0:12/0:34 靜⽌影像 動畫 ● 進階顯⽰ 1 2 3 4 65 3D3D 7 1010 8 9 10 11 12 13 14 15 16 17 4/304/30 1200m 1200m 877hpa 877hpa MAGICMAGIC 1/1000 1/1000 F3.3F3.3 1 WB ISO ISO WB 100 AUTO AUTO 100 100-0004 100-0004 12M NORM ’12/02/26 12:30 2.02.0 18 ⾧⽅圖 ........... 第 20 ⾴ 19 曝光補償 ......... 第 30 ⾴ 20 陰影調整技術 ..... 第 36 ⾴ 21 ⽩平衡 ........... 第 30 ⾴ 22 檔案編號 2.02.0 1200m 1200m 877hpa 877hpa MAGICMAGIC 1/1000 1/1000 F3.3F3.3 1 WB ISO ISO WB 100 AUTO AUTO 100 100-0004 100-0004 12M NORM ’12/02/26 12:30 25 18 19 20 21 22 23 24 ............ 第 36，66 ⾴ 26 27 23 壓縮（靜⽌影像） 24 ⽇期和時間 ... 第 15，50 ⾴ 25 影像尺⼨ 26 分組影像 ......... 第 34 ⾴ 27 P 模式 ....... 第 28 ⾴ 28 ⾳量 ......... 第 21，46 ⾴ .... 第 32，40，66，67 ⾴ ......... 第 57 ⾴／56 ⾴ 1 電池檢查 ..... 第 13，60 ⾴ 2 3D 影像 .......... 第 35 ⾴ 3 Eye-Fi 傳送 ...... 第 45 ⾴ 4 保護 ............. 第 44 ⾴ 5 加⼊聲⾳ ......... 第 42 ⾴ 6 上傳訂單 ......... 第 44 ⾴ 7 預約列印／列印張數 8 地標 ............. 第 43 ⾴ 9 現有記憶體 ....... 第 65 ⾴ 10 影像編號／總影像數 播放時間／總拍攝時間 11 ⽅向資訊 12 快⾨速度 ......... 第 18 ⾴ 13 拍攝模式 ..... 第 17，24 ⾴ 14 標⾼／⽔深 ....... 第 16 ⾴ 15 ISO .............. 第 31 ⾴ 16 光圈值 ........... 第 18 ⾴ 17 ⼤氣壓／⽔壓 ..... 第 16 ⾴ （靜⽌影像） .... 第 21 ⾴ （動畫） ........ 第 22 ⾴ CHT 5

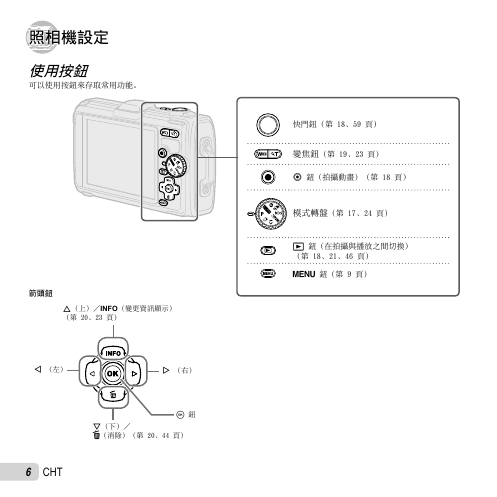

    快⾨鈕（第 18、59 ⾴） 變焦鈕（第 19、23 ⾴） R 鈕（拍攝動畫）（第 18 ⾴） 模式轉盤（第 17、24 ⾴） q 鈕（在拍攝與播放之間切換） （第 18、21、46 ⾴）  鈕（第 9 ⾴） 照相機設定 照相機設定 使⽤按鈕使⽤按鈕 可以使⽤按鈕來存取常⽤功能。 箭頭鈕 F（上）／INFO（變更資訊顯⽰） （第 20、23 ⾴） H （左） I （右） A 鈕 G（下）／ （消除）（第 20、44 ⾴） 6 CHT
    操作說明 ⽤於選擇影像和設定的符號 FGHI 表⽰應使⽤顯⽰在 右側的⽅向鍵⾯板。 以拍打機⾝的⽅式操作照相機 以拍打機⾝的⽅式操作照相機 [輕敲式操控] （第 52 ⾴）為 [開] 時，可以⽤拍打機⾝ 的⽅式操作照相機。 X 返回 MENU 年 月 日 時間 2012 . 02 26 12 30: . 螢幕上顯⽰的操作指南表⽰  鈕、Q 鈕或變焦桿 可以使⽤。 ESP/ MENU 操作說明 iESP ESP MENU OK 4/30 4/30 MENU CHT 7

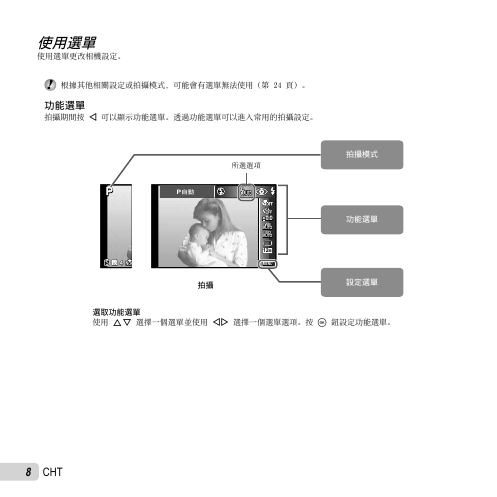

    使⽤選單使⽤選單 使⽤選單更改相機設定。 根據其他相關設定或拍攝模式，可能會有選單無法使⽤（第 24 ⾴）。 功能選單 功能選單 拍攝期間按 H 可以顯⽰功能選單。透過功能選單可以進⼊常⽤的拍攝設定。 PP P 44 NOR 所選選項 0.00.0 WB WB AUTO AUTO ISO ISO AUTO AUTO 12M MENUMENU 拍攝模式 功能選單 拍攝 設定選單 選取功能選單 使⽤ FG 選擇⼀個選單並使⽤ HI 選擇⼀個選單選項。按 A 鈕設定功能選單。 8 CHT
