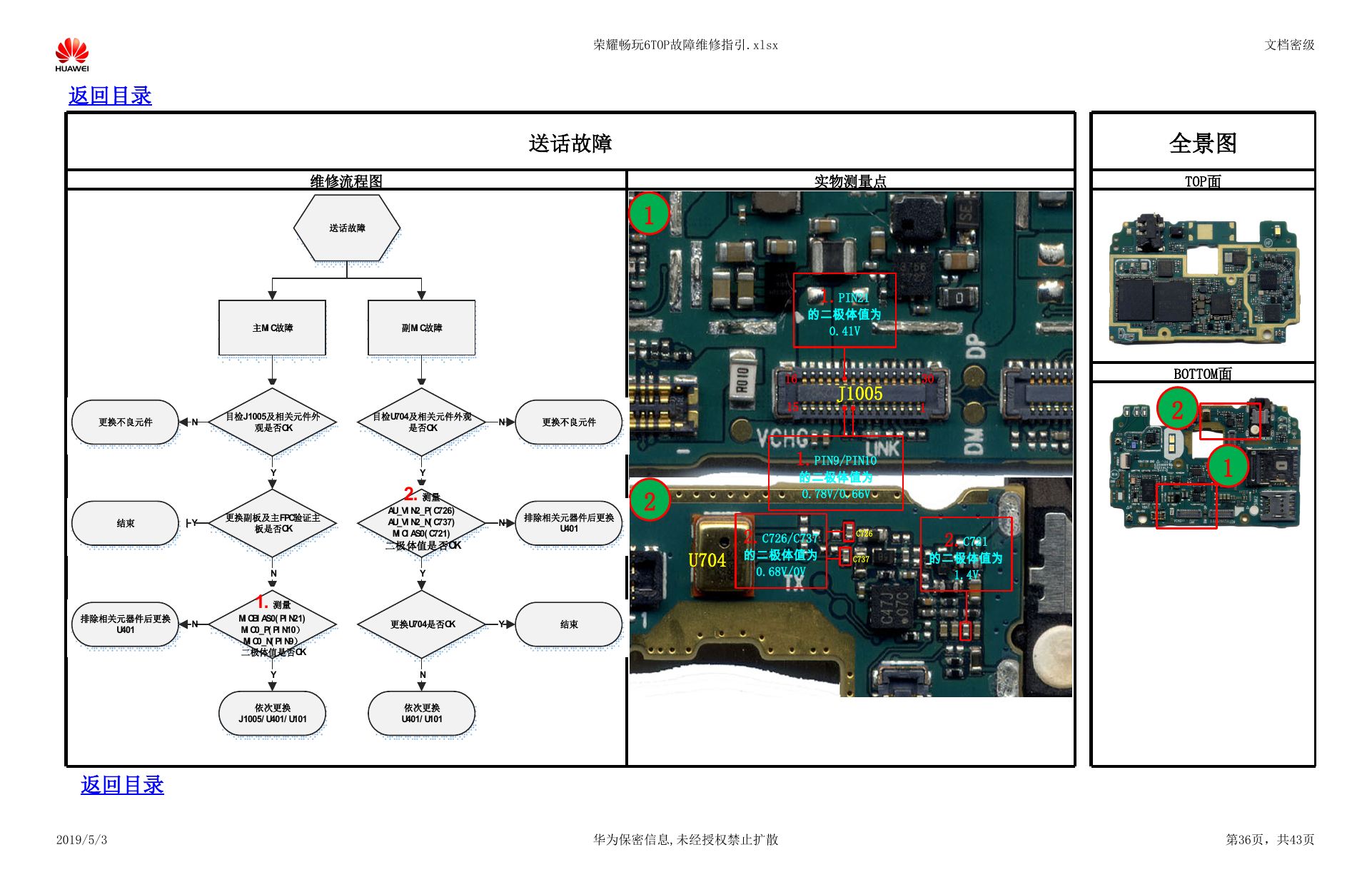

荣耀畅玩6TOP故障维修指引.xlsx 文档密级 返回目录 送话故障 维修流程图 实物测量点 1 2 1.PIN21 的二极体值为 0.41V 16 15 J1005 30 1 1.PIN9/PIN10 的二极体值为 0.78V/0.66V U704 2.C726/C737 的二极体值为 0.68V/0V C726 C737 2.C721 的二极体值为 1.4V 全景图 TOP面 BOTTOM面 2 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第36页，共43页 送话故障主MIC故障副MIC故障目检J1005及相关元件外观是否OK目检U704及相关元件外观是否OK更换不良元件N更换副板及主FPC验证主板是否OKYY结束NY更换不良元件N依次更换J1005/U401/U101依次更换U401/U1011.测量MICBIAS0(PIN21)MIC0_P(PIN10）MIC0_N(PIN9）二极体值是否OKY排除相关元器件后更换U401N2.测量AU_VIN2_P(C726)AU_VIN2_N(C737)MICIAS0(C721)二极体值是否OK更换U704是否OK排除相关元器件后更换U401结束NYNY
