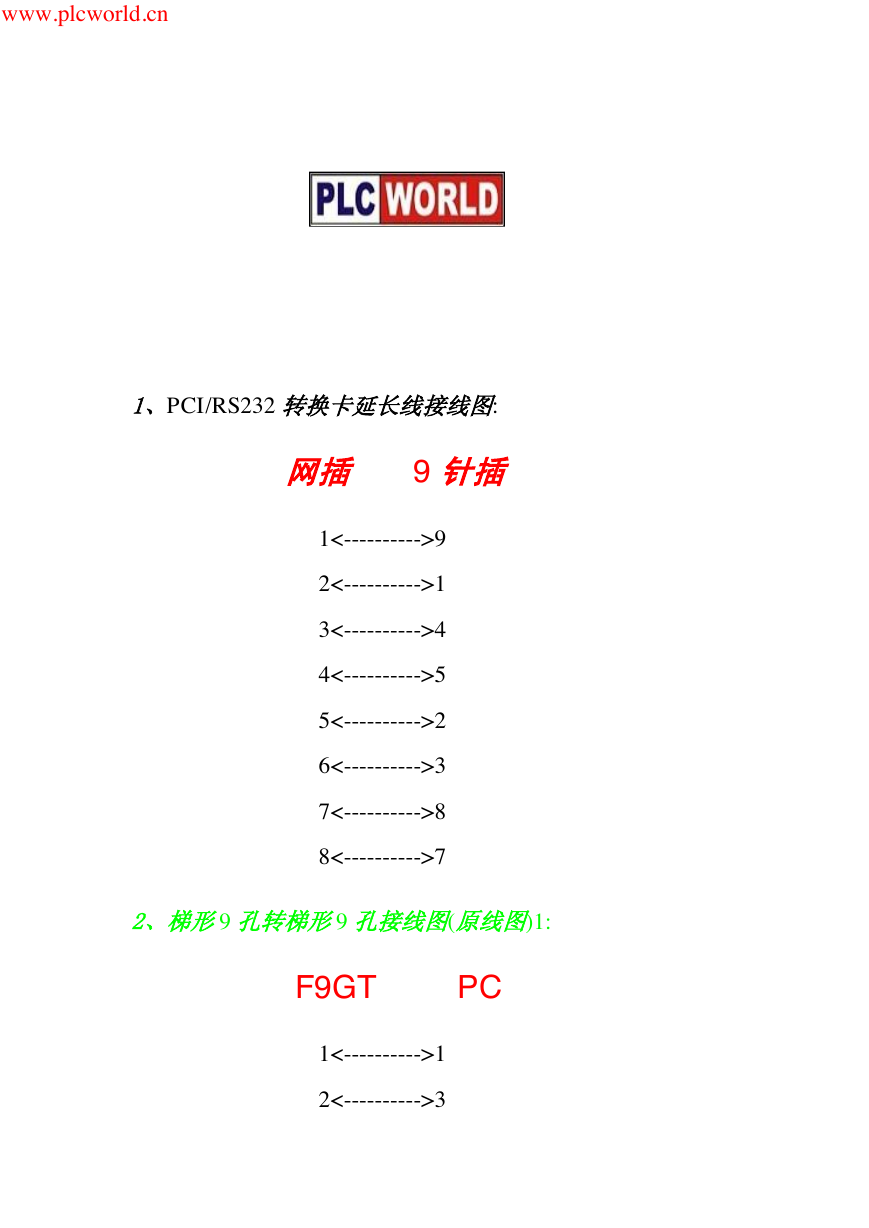

    www.plcworld.cn 1、PCI/RS232 转换卡延长线接线图: 网插 9 针插 1<---------->9 2<---------->1 3<---------->4 4<---------->5 5<---------->2 6<---------->3 7<---------->8 8<---------->7 2、梯形9 孔转梯形9 孔接线图(原线图)1: F9GT PC 1<---------->1 2<---------->3

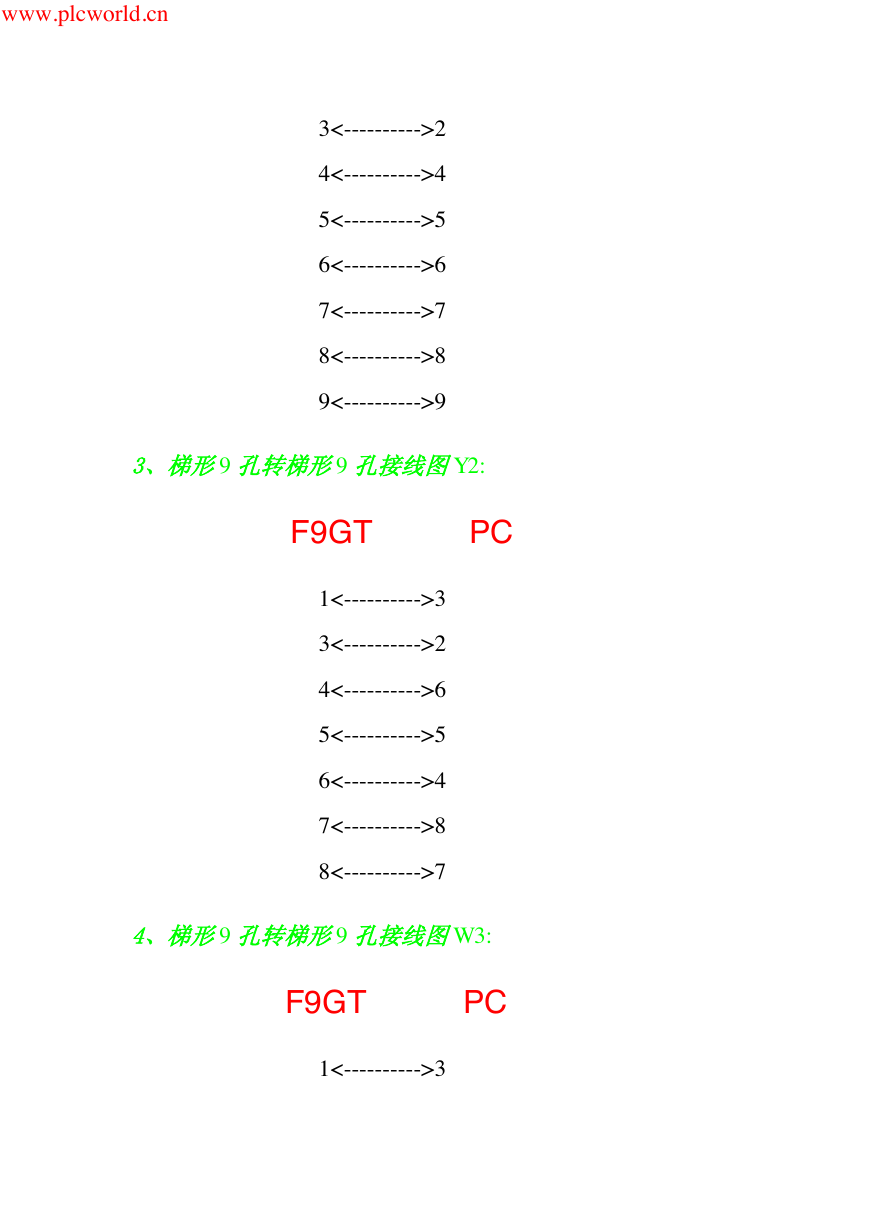

    www.plcworld.cn 3<---------->2 4<---------->4 5<---------->5 6<---------->6 7<---------->7 8<---------->8 9<---------->9 3、梯形9 孔转梯形9 孔接线图Y2: F9GT PC 1<---------->3 3<---------->2 4<---------->6 5<---------->5 6<---------->4 7<---------->8 8<---------->7 4、梯形9 孔转梯形9 孔接线图W3: F9GT PC 1<---------->3
    www.plcworld.cn 3<---------->2 4<---------->6/8 5<---------->5 8/6<---------->4 图片： 8、威纶MT 系列 MT5(9 孔) PC（9 孔） 5----------------------5 7----------------------2 8----------------------3 MT5(9 孔) FXPLC（9 圆针） 1----------------------4 2----------------------7

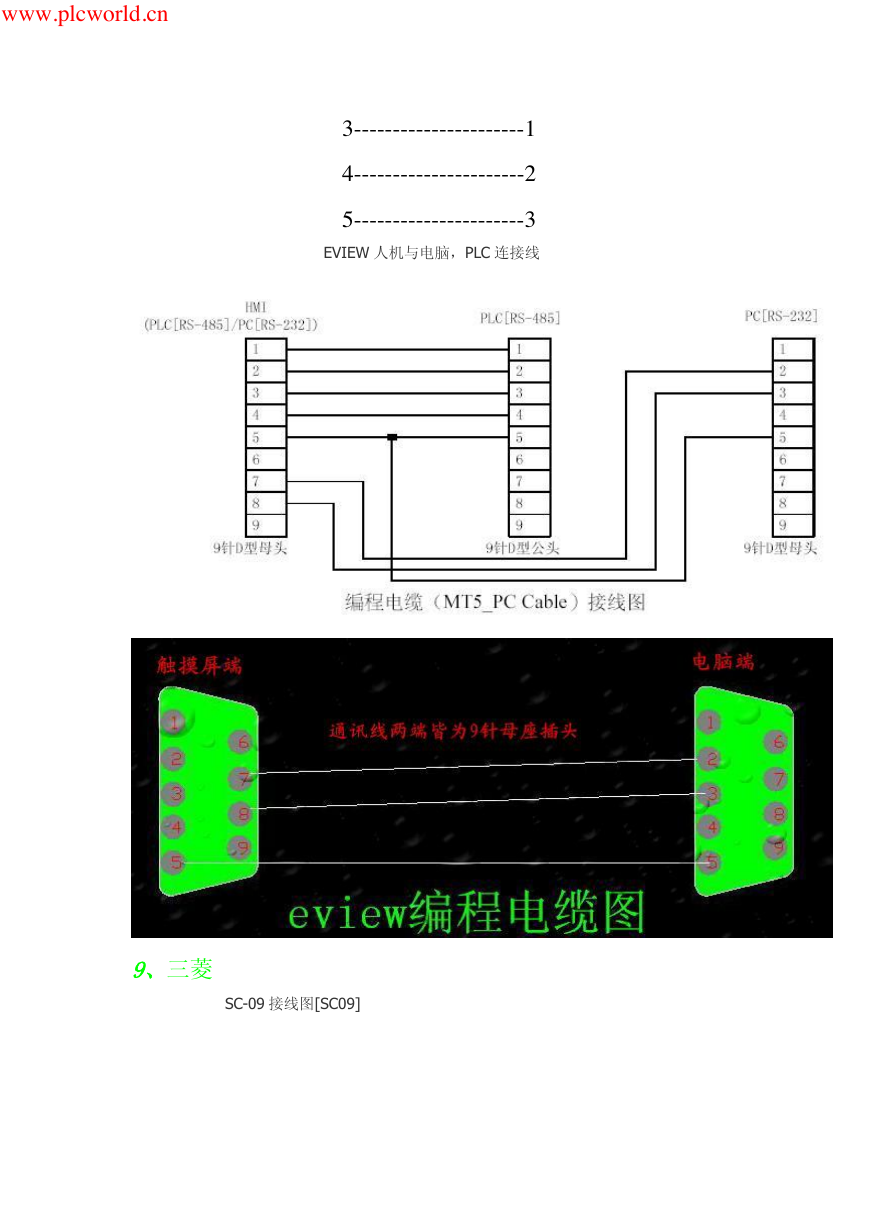

    www.plcworld.cn 3----------------------1 4----------------------2 5----------------------3 EVIEW 人机与电脑，PLC 连接线 9、三菱 SC-09 接线图[SC09]
