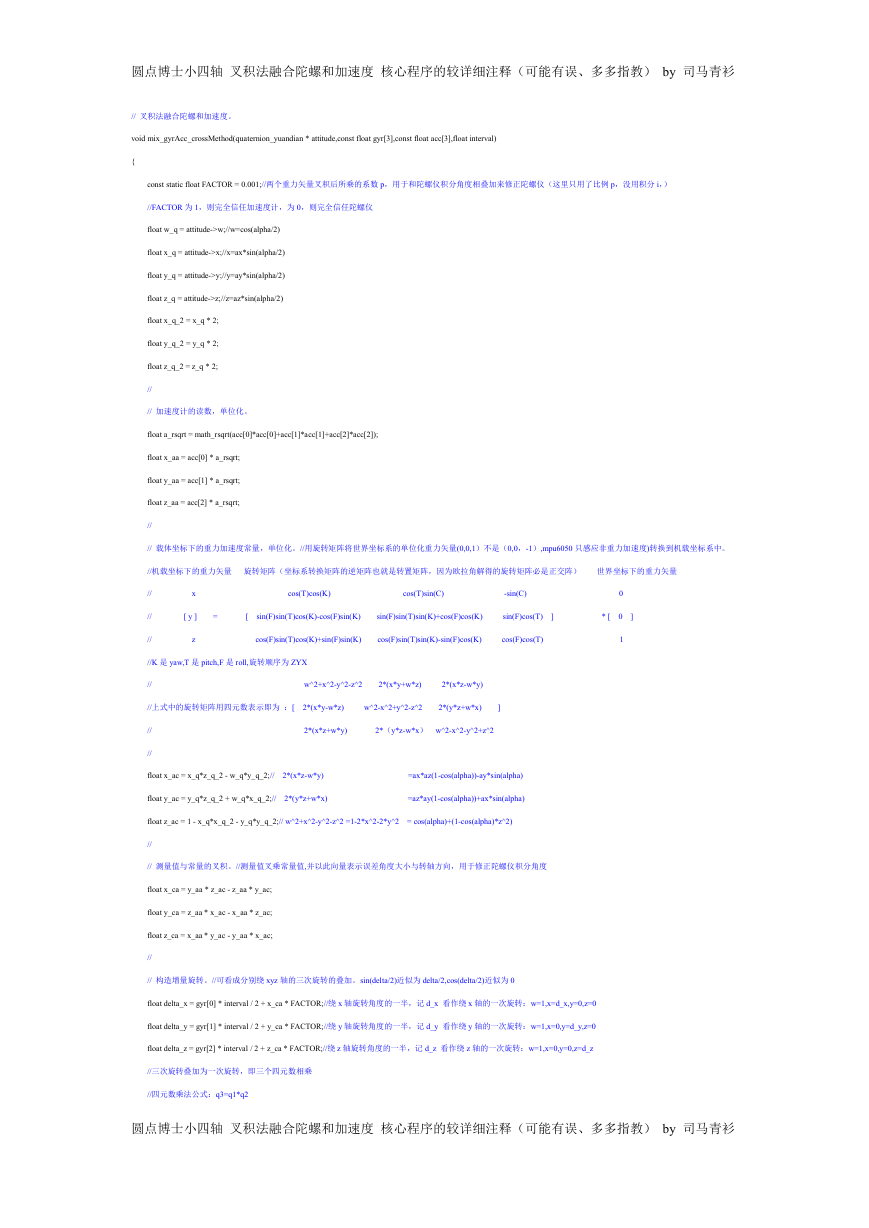

圆点博士小四轴叉积法融合陀螺和加速度核心程序的较详细注释（可能有误、多多指教）by司马青衫圆点博士小四轴叉积法融合陀螺和加速度核心程序的较详细注释（可能有误、多多指教）by司马青衫//叉积法融合陀螺和加速度。voidmix_gyrAcc_crossMethod(quaternion_yuandian*attitude,constfloatgyr[3],constfloatacc[3],floatinterval){conststaticfloatFACTOR=0.001;//两个重力矢量叉积后所乘的系数p，用于和陀螺仪积分角度相叠加来修正陀螺仪（这里只用了比例p，没用积分i，）//FACTOR为1，则完全信任加速度计，为0，则完全信任陀螺仪floatw_q=attitude->w;//w=cos(alpha/2)floatx_q=attitude->x;//x=ax*sin(alpha/2)floaty_q=attitude->y;//y=ay*sin(alpha/2)floatz_q=attitude->z;//z=az*sin(alpha/2)floatx_q_2=x_q*2;floaty_q_2=y_q*2;floatz_q_2=z_q*2;////加速度计的读数，单位化。floata_rsqrt=math_rsqrt(acc[0]*acc[0]+acc[1]*acc[1]+acc[2]*acc[2]);floatx_aa=acc[0]*a_rsqrt;floaty_aa=acc[1]*a_rsqrt;floatz_aa=acc[2]*a_rsqrt;////载体坐标下的重力加速度常量，单位化。//用旋转矩阵将世界坐标系的单位化重力矢量(0,0,1）不是（0,0，-1）,mpu6050只感应非重力加速度)转换到机载坐标系中。//机载坐标下的重力矢量旋转矩阵（坐标系转换矩阵的逆矩阵也就是转置矩阵，因为欧拉角解得的旋转矩阵必是正交阵）世界坐标下的重力矢量//xcos(T)cos(K)cos(T)sin(C)-sin(C)0//[y]=[sin(F)sin(T)cos(K)-cos(F)sin(K)sin(F)sin(T)sin(K)+cos(F)cos(K)sin(F)cos(T)]*[0]//zcos(F)sin(T)cos(K)+sin(F)sin(K)cos(F)sin(T)sin(K)-sin(F)cos(K)cos(F)cos(T)1//K是yaw,T是pitch,F是roll,旋转顺序为ZYX//w^2+x^2-y^2-z^22*(x*y+w*z)2*(x*z-w*y)//上式中的旋转矩阵用四元数表示即为：[2*(x*y-w*z)w^2-x^2+y^2-z^22*(y*z+w*x)]//2*(x*z+w*y)2*（y*z-w*x）w^2-x^2-y^2+z^2//floatx_ac=x_q*z_q_2-w_q*y_q_2;//2*(x*z-w*y)=ax*az(1-cos(alpha))-ay*sin(alpha)floaty_ac=y_q*z_q_2+w_q*x_q_2;//2*(y*z+w*x)=az*ay(1-cos(alpha))+ax*sin(alpha)floatz_ac=1-x_q*x_q_2-y_q*y_q_2;//w^2+x^2-y^2-z^2=1-2*x^2-2*y^2=cos(alpha)+(1-cos(alpha)*z^2)////测量值与常量的叉积。//测量值叉乘常量值,并以此向量表示误差角度大小与转轴方向，用于修正陀螺仪积分角度floatx_ca=y_aa*z_ac-z_aa*y_ac;floaty_ca=z_aa*x_ac-x_aa*z_ac;floatz_ca=x_aa*y_ac-y_aa*x_ac;////构造增量旋转。//可看成分别绕xyz轴的三次旋转的叠加。sin(delta/2)近似为delta/2,cos(delta/2)近似为0floatdelta_x=gyr[0]*interval/2+x_ca*FACTOR;//绕x轴旋转角度的一半，记d_x看作绕x轴的一次旋转：w=1,x=d_x,y=0,z=0floatdelta_y=gyr[1]*interval/2+y_ca*FACTOR;//绕y轴旋转角度的一半，记d_y看作绕y轴的一次旋转：w=1,x=0,y=d_y,z=0floatdelta_z=gyr[2]*interval/2+z_ca*FACTOR;//绕z轴旋转角度的一半，记d_z看作绕z轴的一次旋转：w=1,x=0,y=0,z=d_z//三次旋转叠加为一次旋转，即三个四元数相乘//四元数乘法公式：q3=q1*q2

圆点博士小四轴叉积法融合陀螺和加速度核心程序的较详细注释（可能有误、多多指教）by司马青衫圆点博士小四轴叉积法融合陀螺和加速度核心程序的较详细注释（可能有误、多多指教）by司马青衫//(w1*w2-x1*x2-y1*y2-z1*z2)=w3//(w1*x2+x1*w2+y1*z2-z1*y2)=x3//(w1*y2-x1*z2+y1*w2+z1*x2)=y3//(w1*z2+x1*y2-y1*x2+z1*w2)=z3//合成的一次旋转：//w=1-d_x*d_y*d_z(多个小角度相乘，忽略，下同)=1//x=d_x+d_y*d_z（忽略）=d_x//y=d_y-d_x*d_z（忽略）=d_y//z=d_z+d_x*d_y（忽略）=d_z////融合，四元数乘法。//将上面合成的旋转四元数与之前的姿态四元数相乘，得到新的姿态四元数并归一化为单位四元数。attitude->w=w_q-x_q*delta_x-y_q*delta_y-z_q*delta_z;attitude->x=w_q*delta_x+x_q+y_q*delta_z-z_q*delta_y;attitude->y=w_q*delta_y-x_q*delta_z+y_q+z_q*delta_x;attitude->z=w_q*delta_z+x_q*delta_y-y_q*delta_x+z_q;quaternion_normalize(attitude);//四元数归一化}
