参考书目

1、ZigBee的概念

1.1 什么是ZigBee

1.2 设备类型

1.3 协议栈规范

2、地址

2.1 地址类型

2.2 CC2480的设备地址

2.3 用户注意事项

3、网络调试

3.1 概述

3.2 配置选项

3.3 用户注意事项

4、便携式设备

4.1 概述

4.2 配置选项

4.3 用户注意事项

5、端到端确认

5.1 概述

5.2 配置选项

5.3 用户注意事项

6、绑定

6.1 概述

6.2 用法

6.3 用户注意事项

7、安全

7.1 概述

7.2 配置选项

7.3 用户注意事项

8、应用程序规范

8.1 简介

8.2 如何开发一个简单私有（制造商特定的）应用程序规范

9、常用信息

9.1 文件历史

10、地址信息

11、德州仪器全球技术支持

CC2480CC2480CC2480CC2480 www.zigbee-sh.cn 郑州新双恒译 CC2480 开发人员指南 CC2480 开发人员指南 1/19

CC2480CC2480CC2480CC2480 目录 www.zigbee-sh.cn 郑州新双恒译目录................................................................................................................................................... 2 参考书目...........................................................................................................................................4 1、ZigBee 的概念............................................................................................................................ 5 1.1 什么是 ZigBee.................................................................................................................5 1.2 设备类型..........................................................................................................................5 1.2.1 协调器...................................................................................................................5 1.2.2 路由器...................................................................................................................5 1.2.3 终端设备...............................................................................................................6 1.3 协议栈规范......................................................................................................................6 2、地址.............................................................................................................................................7 2.1 地址类型..........................................................................................................................7 2.2 CC2480 的设备地址....................................................................................................... 7 2.3 用户注意事项..................................................................................................................7 3、网络调试.....................................................................................................................................8 3.1 概述..................................................................................................................................8 3.2 配置选项..........................................................................................................................8 3.2.1 配置信道...............................................................................................................8 3.2.2 控制加入哪个网络...............................................................................................8 3.3 用户注意事项..................................................................................................................8 4、便携式设备.................................................................................................................................9 4.1 概述..................................................................................................................................9 4.2 配置选项..........................................................................................................................9 4.3 用户注意事项..................................................................................................................9 5、端到端确认...............................................................................................................................10 5.1 概述................................................................................................................................10 5.2 配置选项........................................................................................................................10 5.2.1 端到端重传次数.................................................................................................10 5.2.2 重传之间超时.....................................................................................................10 5.3 用户注意事项................................................................................................................10 6、绑定........................................................................................................................................... 11 6.1 概述................................................................................................................................ 11 6.2 用法................................................................................................................................ 11 6.2.1 创建绑定表条目.................................................................................................11 6.2.2 使用绑定表条目.................................................................................................11 6.3 用户注意事项................................................................................................................11 7、安全...........................................................................................................................................13 7.1 概述................................................................................................................................13 7.2 配置选项........................................................................................................................13 7.2.1 启用安全.............................................................................................................13 7.2.2 密钥分发.............................................................................................................13 7.2.3 密钥.....................................................................................................................13 7.3 用户注意事项................................................................................................................13 8、应用程序规范...........................................................................................................................14 8.1 简介................................................................................................................................14 CC2480 开发人员指南 2/19

CC2480CC2480CC2480CC2480 www.zigbee-sh.cn 郑州新双恒译 8.2 如何开发一个简单私有（制造商特定的）应用程序规范....................................... 14 9、常用信息...................................................................................................................................16 9.1 文件历史........................................................................................................................16 10、地址信息.................................................................................................................................16 11、德州仪器全球技术支持.........................................................................................................16 重要声明.........................................................................................................................................18 CC2480 开发人员指南 3/19

www.zigbee-sh.cn 郑州新双恒译 CC2480CC2480CC2480CC2480 参考书目 [1] CC2480 接口规范 SWRA175 http://www.ti.com/litv/pdf/swra175a [2] CC2480 数据手册 SWRS074 http://www.ti.com/lit/pdf/swrs074 CC2480 开发人员指南 4/19

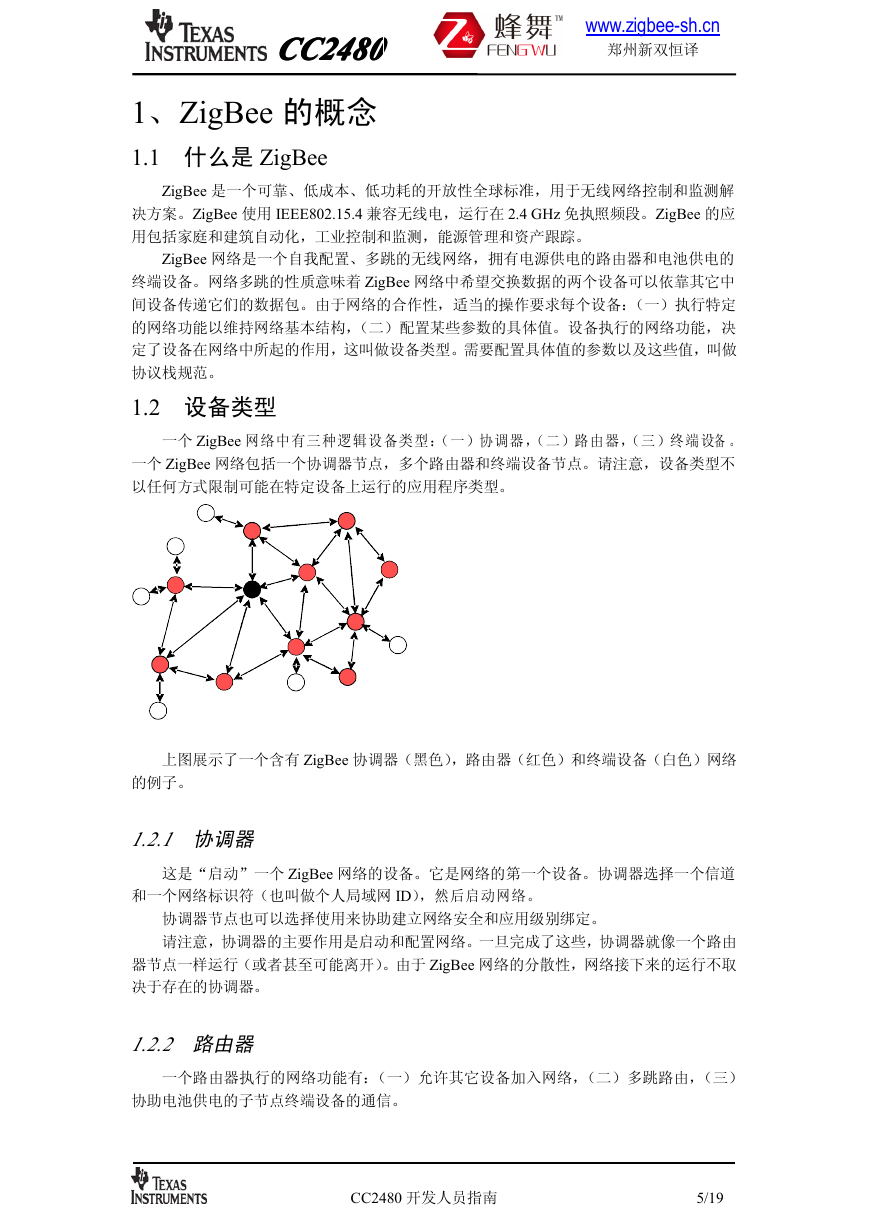

CC2480CC2480CC2480CC2480 1、ZigBee 的概念 1.1 什么是 ZigBee www.zigbee-sh.cn 郑州新双恒译 ZigBee 是一个可靠、低成本、低功耗的开放性全球标准，用于无线网络控制和监测解决方案。ZigBee 使用 IEEE802.15.4 兼容无线电，运行在 2.4 GHz 免执照频段。ZigBee 的应用包括家庭和建筑自动化，工业控制和监测，能源管理和资产跟踪。 ZigBee 网络是一个自我配置、多跳的无线网络，拥有电源供电的路由器和电池供电的终端设备。网络多跳的性质意味着 ZigBee 网络中希望交换数据的两个设备可以依靠其它中间设备传递它们的数据包。由于网络的合作性，适当的操作要求每个设备：（一）执行特定的网络功能以维持网络基本结构，（二）配置某些参数的具体值。设备执行的网络功能，决定了设备在网络中所起的作用，这叫做设备类型。需要配置具体值的参数以及这些值，叫做协议栈规范。 1.2 设备类型一个 ZigBee 网络中有三种逻辑设备类型：（一）协调器，（二）路由器，（三）终端设备。一个 ZigBee 网络包括一个协调器节点，多个路由器和终端设备节点。请注意，设备类型不以任何方式限制可能在特定设备上运行的应用程序类型。上图展示了一个含有 ZigBee 协调器（黑色），路由器（红色）和终端设备（白色）网络的例子。 1.2.1 协调器这是“启动”一个 ZigBee 网络的设备。它是网络的第一个设备。协调器选择一个信道和一个网络标识符（也叫做个人局域网 ID），然后启动网络。协调器节点也可以选择使用来协助建立网络安全和应用级别绑定。请注意，协调器的主要作用是启动和配置网络。一旦完成了这些，协调器就像一个路由器节点一样运行（或者甚至可能离开）。由于 ZigBee 网络的分散性，网络接下来的运行不取决于存在的协调器。 1.2.2 路由器一个路由器执行的网络功能有：（一）允许其它设备加入网络，（二）多跳路由，（三）协助电池供电的子节点终端设备的通信。 CC2480 开发人员指南 5/19

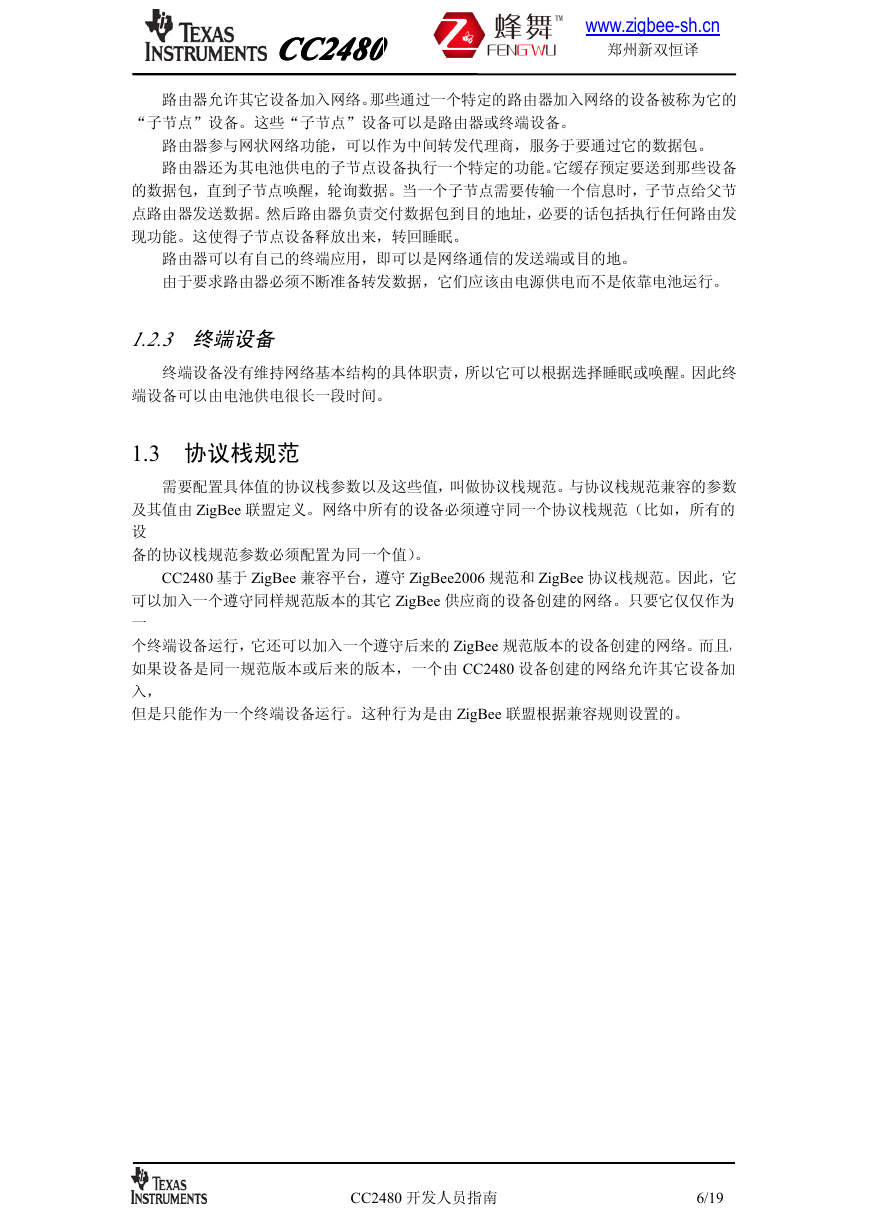

CC2480CC2480CC2480CC2480 www.zigbee-sh.cn 郑州新双恒译路由器允许其它设备加入网络。那些通过一个特定的路由器加入网络的设备被称为它的 “子节点”设备。这些“子节点”设备可以是路由器或终端设备。路由器参与网状网络功能，可以作为中间转发代理商，服务于要通过它的数据包。路由器还为其电池供电的子节点设备执行一个特定的功能。它缓存预定要送到那些设备的数据包，直到子节点唤醒，轮询数据。当一个子节点需要传输一个信息时，子节点给父节点路由器发送数据。然后路由器负责交付数据包到目的地址，必要的话包括执行任何路由发现功能。这使得子节点设备释放出来，转回睡眠。路由器可以有自己的终端应用，即可以是网络通信的发送端或目的地。由于要求路由器必须不断准备转发数据，它们应该由电源供电而不是依靠电池运行。 1.2.3 终端设备终端设备没有维持网络基本结构的具体职责，所以它可以根据选择睡眠或唤醒。因此终端设备可以由电池供电很长一段时间。 1.3 协议栈规范需要配置具体值的协议栈参数以及这些值，叫做协议栈规范。与协议栈规范兼容的参数及其值由 ZigBee 联盟定义。网络中所有的设备必须遵守同一个协议栈规范（比如，所有的设备的协议栈规范参数必须配置为同一个值）。 CC2480 基于 ZigBee 兼容平台，遵守 ZigBee2006 规范和 ZigBee 协议栈规范。因此，它可以加入一个遵守同样规范版本的其它 ZigBee 供应商的设备创建的网络。只要它仅仅作为一个终端设备运行，它还可以加入一个遵守后来的 ZigBee 规范版本的设备创建的网络。而且，如果设备是同一规范版本或后来的版本，一个由 CC2480 设备创建的网络允许其它设备加入，但是只能作为一个终端设备运行。这种行为是由 ZigBee 联盟根据兼容规则设置的。 CC2480 开发人员指南 6/19

CC2480CC2480CC2480CC2480 www.zigbee-sh.cn 郑州新双恒译 2、地址 2.1 地址类型 ZigBee 设备有两种地址类型。一个 64 位 IEEE 地址（也叫 MAC 地址或扩展地址）和一个 16 位网络地址（也叫逻辑地址或短地址）。 64 位地址是一个全球唯一的地址，由 IEEE 标准组织分配和维护。关于这些地址的更多信息请访问 http://standards.ieee.org/regauth/oui/index.shtml。每个 CC2480 设备使用它自己的 64 位 IEEE 地址进行预编译。 16 位地址在设备加入一个 ZigBee 网络时自动分配，并且当它在网络中时使用。它仅仅在本网络中是唯一的。它用于在网络中识别设备和发送数据。 2.2 CC2480 的设备地址为了给一个 ZigBee 网络中的设备发送数据，应用程序应该使用 ZB_SEND_DATA_REQUEST 或 AF_DATA_REQUEST。在这些命令的每一个命令中，要求有目标设备的 16 位短地址。应用程序可以通过 ZB_GET_DEVICE_INFO 命令确定本身的或其父节点设备的短地址和扩展地址。网络协调器的扩展地址也可以通过同样的接口（和 ZigBee 网络的扩展个域标识符相同）获得。 ZB_FIND_DEVICE_REQUEST 或 ZDO_NWK_ADDR_REQ 命令可以用于根据网络设备的 64 位 IEEE 地址发现其 16 位短地址。如果目标设备的短地址未知，应用程序仍然可以通过使用绑定发送数据。参见第 6 章获得关于使用这个功能的更多信息。可以给网络中所有设备发送一个广播数据。下面是定义为广播地址的 16 位地址。广播地址 0xFFFC 0xFFFD 0xFFFF 描述所有的路由器和协调器组所有的打开的无线接收设备组网络中所有设备广播组 2.3 用户注意事项广播地址模式应该只在必要的时候使用。因为它被传播到整个网络，它比普通的单播数据包使用更多的带宽。网络将限速可以在网络中传播的广播数据包数量。如果可能的话，应该使用 0xFFFC 或 0xFFFD 特定组地址代替 0xFFFF 地址。 CC2480 开发人员指南 7/19

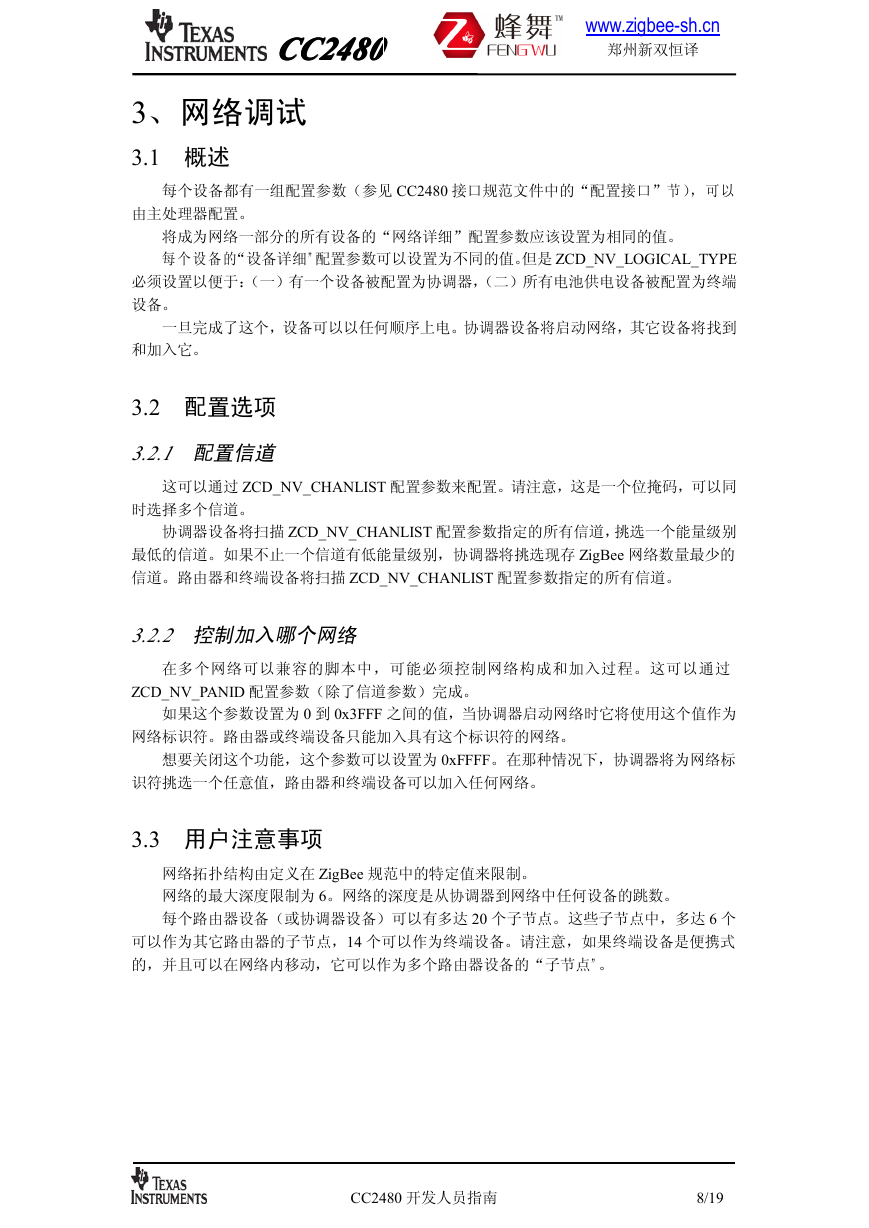

CC2480CC2480CC2480CC2480 www.zigbee-sh.cn 郑州新双恒译 3、网络调试 3.1 概述每个设备都有一组配置参数（参见 CC2480 接口规范文件中的“配置接口”节），可以由主处理器配置。将成为网络一部分的所有设备的“网络详细”配置参数应该设置为相同的值。每个设备的“设备详细”配置参数可以设置为不同的值。但是 ZCD_NV_LOGICAL_TYPE 必须设置以便于：（一）有一个设备被配置为协调器，（二）所有电池供电设备被配置为终端设备。一旦完成了这个，设备可以以任何顺序上电。协调器设备将启动网络，其它设备将找到和加入它。 3.2 配置选项 3.2.1 配置信道这可以通过 ZCD_NV_CHANLIST 配置参数来配置。请注意，这是一个位掩码，可以同时选择多个信道。协调器设备将扫描 ZCD_NV_CHANLIST 配置参数指定的所有信道，挑选一个能量级别最低的信道。如果不止一个信道有低能量级别，协调器将挑选现存 ZigBee 网络数量最少的信道。路由器和终端设备将扫描 ZCD_NV_CHANLIST 配置参数指定的所有信道。 3.2.2 控制加入哪个网络在多个网络可以兼容的脚本中，可能必须控制网络构成和加入过程。这可以通过 ZCD_NV_PANID 配置参数（除了信道参数）完成。如果这个参数设置为 0 到 0x3FFF 之间的值，当协调器启动网络时它将使用这个值作为网络标识符。路由器或终端设备只能加入具有这个标识符的网络。想要关闭这个功能，这个参数可以设置为 0xFFFF。在那种情况下，协调器将为网络标识符挑选一个任意值，路由器和终端设备可以加入任何网络。 3.3 用户注意事项网络拓扑结构由定义在 ZigBee 规范中的特定值来限制。网络的最大深度限制为 6。网络的深度是从协调器到网络中任何设备的跳数。每个路由器设备（或协调器设备）可以有多达 20 个子节点。这些子节点中，多达 6 个可以作为其它路由器的子节点，14 个可以作为终端设备。请注意，如果终端设备是便携式的，并且可以在网络内移动，它可以作为多个路由器设备的“子节点”。 CC2480 开发人员指南 8/19
