    Q 系列数模转换模块 用户手册 可编程控制器 MITSUBISHI Q62DA Q64DA Q68DAV Q68DAI GX Configurator-DA (SW0D5C-QDAU-E)

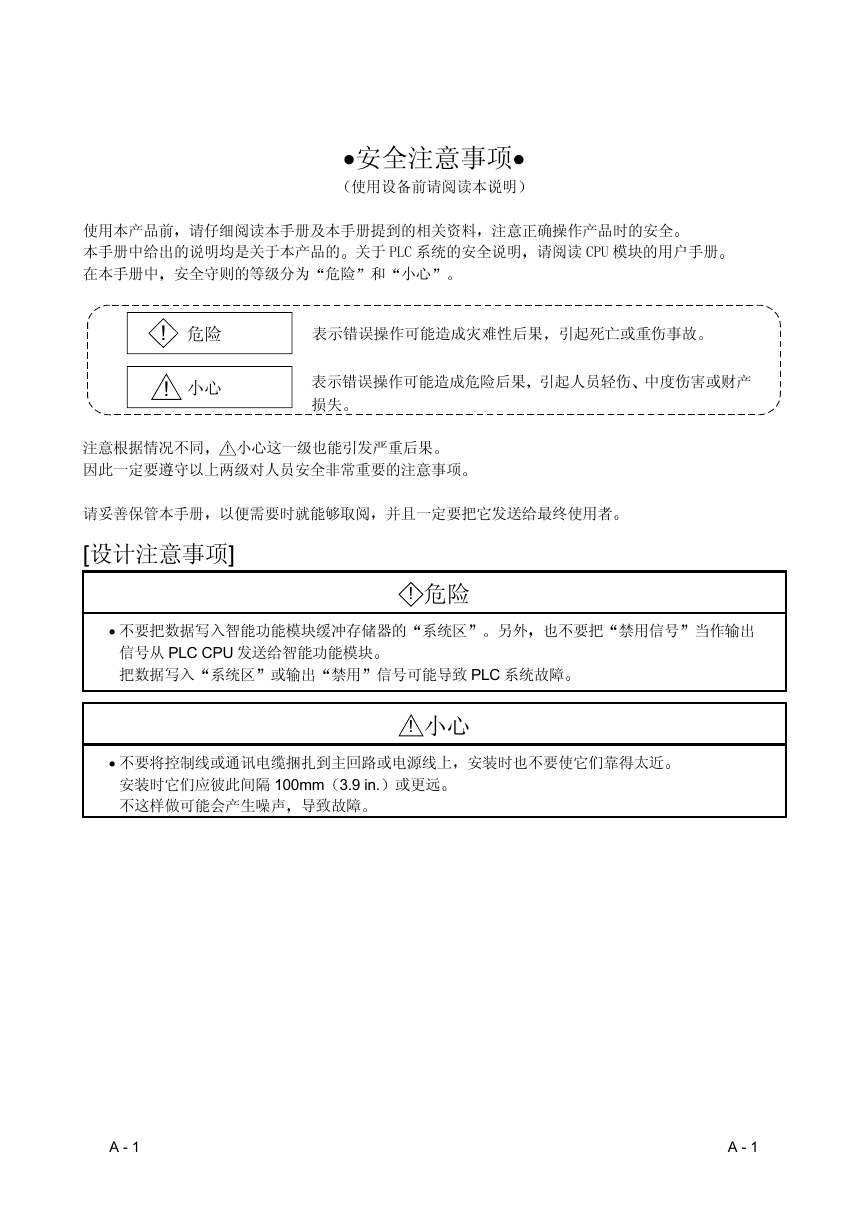

    •安全注意事项• 使用设备前请阅读本说明 使用本产品前 请仔细阅读本手册及本手册提到的相关资料 注意正确操作产品时的安全 本手册中给出的说明均是关于本产品的 关于 PLC 系统的安全说明 请阅读 CPU 模块的用户手册 在本手册中 安全守则的等级分为 危险 和 小心 ! 危险 ! 小心 表示错误操作可能造成灾难性后果 引起死亡或重伤事故 表示错误操作可能造成危险后果 引起人员轻伤 中度伤害或财产 损失 注意根据情况不同 ! 小心这一级也能引发严重后果 因此一定要遵守以上两级对人员安全非常重要的注意事项 请妥善保管本手册 以便需要时就能够取阅 并且一定要把它发送给最终使用者 [设计注意事项] ! 危险 • 不要把数据写入智能功能模块缓冲存储器的 系统区 另外 也不要把 禁用信号 当作输出 信号从 PLC CPU 发送给智能功能模块 把数据写入 系统区 或输出 禁用 信号可能导致 PLC 系统故障 ! 小心 • 不要将控制线或通讯电缆捆扎到主回路或电源线上 安装时也不要使它们靠得太近 安装时它们应彼此间隔 100mm 3.9 in. 或更远 不这样做可能会产生噪声 导致故障 A - 1 A - 1

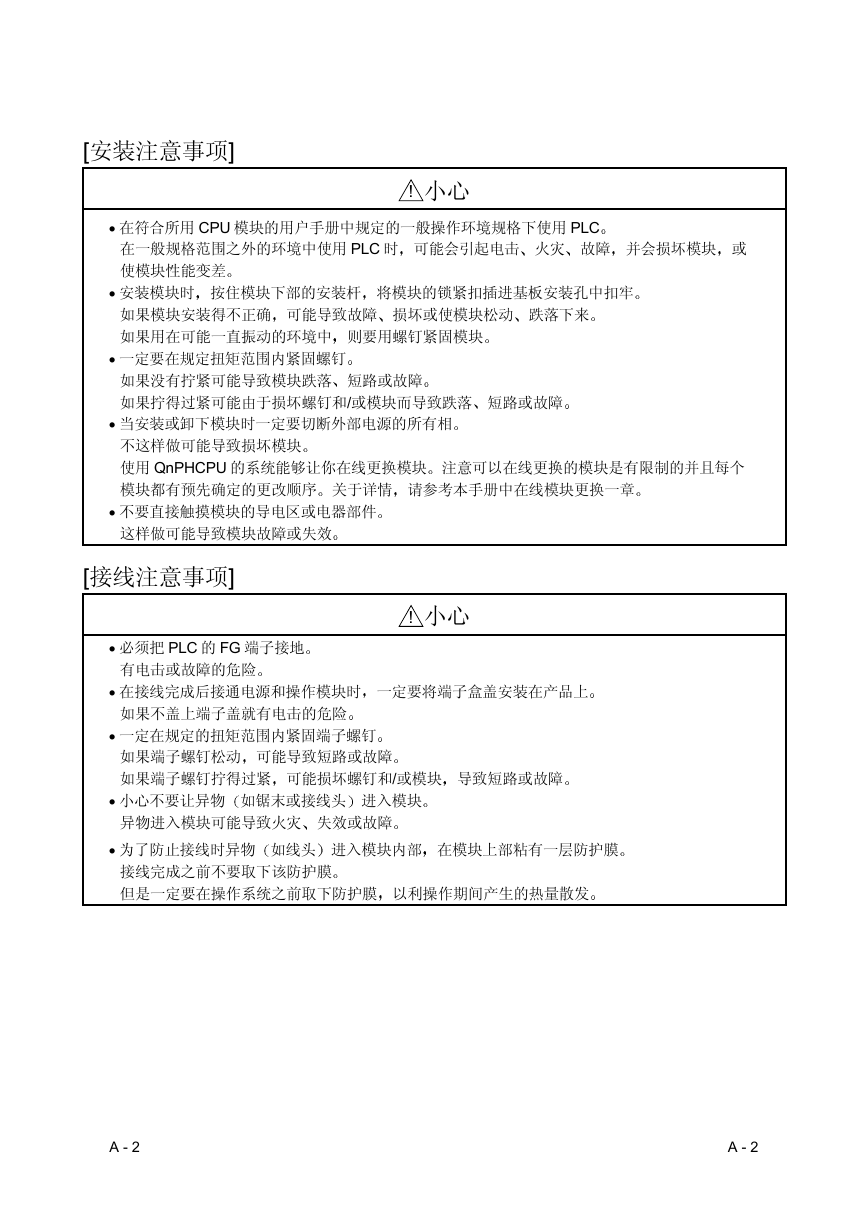

    [安装注意事项] ! 小心 • 在符合所用 CPU 模块的用户手册中规定的一般操作环境规格下使用 PLC 在一般规格范围之外的环境中使用 PLC 时 可能会引起电击 火灾 故障 并会损坏模块 或 使模块性能变差 • 安装模块时 按住模块下部的安装杆 将模块的锁紧扣插进基板安装孔中扣牢 如果模块安装得不正确 可能导致故障 损坏或使模块松动 跌落下来 如果用在可能一直振动的环境中 则要用螺钉紧固模块 • 一定要在规定扭矩范围内紧固螺钉 如果没有拧紧可能导致模块跌落 短路或故障 如果拧得过紧可能由于损坏螺钉和/或模块而导致跌落 短路或故障 • 当安装或卸下模块时一定要切断外部电源的所有相 不这样做可能导致损坏模块 使用 QnPHCPU 的系统能够让你在线更换模块 注意可以在线更换的模块是有限制的并且每个 模块都有预先确定的更改顺序 关于详情 请参考本手册中在线模块更换一章 • 不要直接触摸模块的导电区或电器部件 这样做可能导致模块故障或失效 [接线注意事项] ! 小心 • 必须把 PLC 的 FG 端子接地 有电击或故障的危险 • 在接线完成后接通电源和操作模块时 一定要将端子盒盖安装在产品上 如果不盖上端子盖就有电击的危险 • 一定在规定的扭矩范围内紧固端子螺钉 如果端子螺钉松动 可能导致短路或故障 如果端子螺钉拧得过紧 可能损坏螺钉和/或模块 导致短路或故障 • 小心不要让异物 如锯末或接线头 进入模块 异物进入模块可能导致火灾 失效或故障 • 为了防止接线时异物 如线头 进入模块内部 在模块上部粘有一层防护膜 接线完成之前不要取下该防护膜 但是一定要在操作系统之前取下防护膜 以利操作期间产生的热量散发 A - 2 A - 2

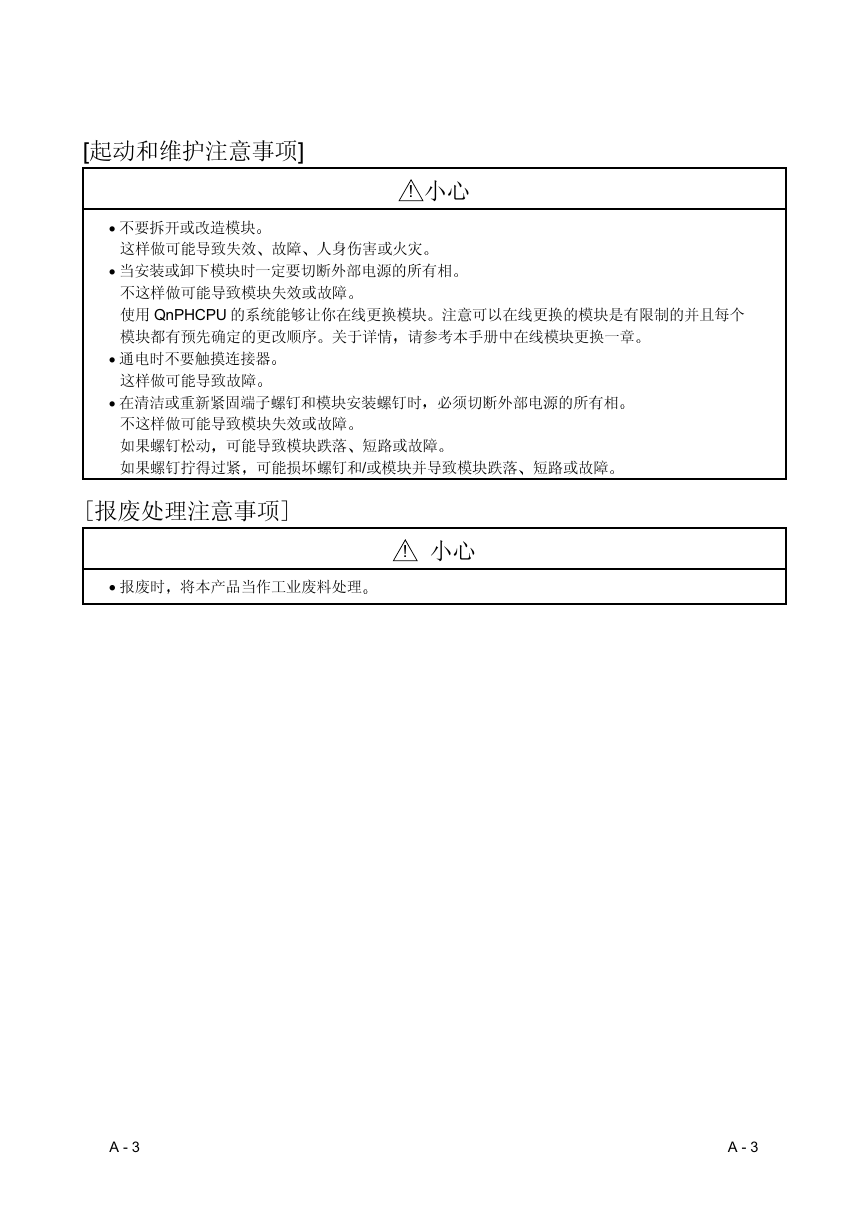

    [起动和维护注意事项] ! 小心 • 不要拆开或改造模块 这样做可能导致失效 故障 人身伤害或火灾 • 当安装或卸下模块时一定要切断外部电源的所有相 不这样做可能导致模块失效或故障 使用 QnPHCPU 的系统能够让你在线更换模块 注意可以在线更换的模块是有限制的并且每个 模块都有预先确定的更改顺序 关于详情 请参考本手册中在线模块更换一章 • 通电时不要触摸连接器 这样做可能导致故障 • 在清洁或重新紧固端子螺钉和模块安装螺钉时 必须切断外部电源的所有相 不这样做可能导致模块失效或故障 如果螺钉松动 可能导致模块跌落 短路或故障 如果螺钉拧得过紧 可能损坏螺钉和/或模块并导致模块跌落 短路或故障 [报废处理注意事项] • 报废时 将本产品当作工业废料处理 ! 小心 A - 3 A - 3
    手册编号 SH NA - 080327C-A 第一次印刷 修订版 印刷日期 2002 年 7 月 手册编号在封底的左下角 修订版 A - 4 A - 4
    印刷日期 手册编号 修订版 本手册未被授予工业知识产权或其他任何种类的权利 亦未被授予任何专利许可证 三菱电机株式会社对 使用本手册中的内容造成的工业知识产权问题不承担责任  1999 三菱电机株式会社 A - 5 A - 5
    导言 感谢您购买 MELSEC-Q 系列 PLC 使用设备前 请认真阅读本手册 以对您购买的 Q 系列 PLC 的功能和性能有清晰的认识 从而确保正确地使 用 请把本手册的拷贝件发给最终使用者 目录 安全注意事项..................................................................................................................................................A- 1 修订.................................................................................................................................................................A- 4 符合 EMC 指令和低电压指令.........................................................................................................................A- 9 关于通用术语和缩写 ......................................................................................................................................A- 9 产品结构 .........................................................................................................................................................A-10 1 概述 1- 1 至 1- 2 1.1 特性.......................................................................................................................................................... 1- 1 1.2 功能版本 B 和更新版本中新增的功能..................................................................................................... 1- 2 2 系统配置 2- 1 至 2- 4 2.1 适用系统.................................................................................................................................................. 2- 1 2.2 如何检查功能版本和软件版本 ................................................................................................................ 2- 3 3 规格 3- 1 至 3-27 3.1 性能规格 ................................................................................................................................................... 3- 1 3.1.1 性能规格列表.................................................................................................................................... 3- 1 3.1.2 I/O 转换特性 ..................................................................................................................................... 3- 2 3.1.3 精度................................................................................................................................................... 3- 9 3.1.4 转换速度 ........................................................................................................................................... 3- 9 3.2 数模转换模块功能...................................................................................................................................3-10 3.2.1 同步输出功能....................................................................................................................................3-10 3.2.2 模拟输出 HOLD/CLEAR 功能 ..........................................................................................................3-11 3.2.3 PLC CPU STOP 期间的模拟输出测试 ............................................................................................3-12 3.3 PLC CPU 的 I/O 信号 ..............................................................................................................................3-13 3.3.1 I/O 信号的列表..................................................................................................................................3-13 3.3.2 I/O 信号的详情..................................................................................................................................3-14 3.4 缓冲存储器 ..............................................................................................................................................3-17 3.4.1 缓冲存储器分配 Q62DA ............................................................................................................3-17 3.4.2 缓冲存储器分配 Q64DA ............................................................................................................3-18 3.4.3 缓冲存储器分配 Q68DAV ..........................................................................................................3-19 3.4.4 缓冲存储器分配 Q68DAI ...........................................................................................................3-21 3.4.5 数模转换允许/禁止 缓冲存储器地址 0 Un\G0 ........................................................................3-23 3.4.6 CH 数字值 缓冲存储器地址 1 至 8 Un\G1 至 Un\G8 ..........................................................3-23 3.4.7 CH 设置值校验代码 缓冲存储器地址 11 至 18 Un\G11 至 Un\G18 ..................................3-24 3.4.8 出错代码 缓冲存储器地址 19 Un\G19 ....................................................................................3-24 3.4.9 设置范围 缓冲存储器地址 20 和 21 Un\G20 和 Un\G21 ........................................................3-25 3.4.10 偏置/增益设置模式和偏置/增益规格 缓冲存储器地址 22 和 23 Un\G22 和 Un\G23 ....................................................................3-25 A - 6 A - 6
    3.4.11 设置值规格 缓冲存储器地址 24 Un\G24 ..............................................................................3-25 3.4.12 模式切换设置 缓冲存储器地址 158 159 Un\G158 Un\G159 .........................................3-26 3.4.13 保存的数据类型设置 缓冲存储器地址 200 Un\G200 仅 Q62DA Q64DA ..................3-26 3.4.14 工厂设置和用户范围设置偏置/增益值 缓冲存储器地址 202 至 233 Un\G202 至 Un\G233 ............................................................3-27 4 操作前的设置和步骤 4- 1 至 4-15 4.1 使用注意事项........................................................................................................................................... 4- 1 4.2 操作前的设置和步骤 ...............................................................................................................................4- 2 4.3 部件标识命名........................................................................................................................................... 4- 3 4.4 接线.......................................................................................................................................................... 4- 5 4.4.1 接线注意事项.................................................................................................................................... 4- 5 4.4.2 外部接线 ........................................................................................................................................... 4- 6 4.5 智能功能模块的开关设置........................................................................................................................ 4- 8 4.6 偏置/增益设置..........................................................................................................................................4-11 5 实用程序包 GX Configurator-DA 5- 1 至 5-18 5.1 实用程序包功能........................................................................................................................................ 5- 1 5.2 安装和卸载实用程序包............................................................................................................................ 5- 2 5.2.1 用户注意事项.................................................................................................................................... 5- 2 5.2.2 操作环境 ........................................................................................................................................... 5- 4 5.3 实用程序包操作的解释............................................................................................................................ 5- 5 5.3.1 如何进行公用实用程序包操作 ......................................................................................................... 5- 5 5.3.2 操作概述 ........................................................................................................................................... 5- 8 5.3.3 起动智能功能模块实用程序 .............................................................................................................5-10 5.4 初始化设置 ..............................................................................................................................................5-12 5.5 自动刷新设置...........................................................................................................................................5-13 5.6 监视/测试.................................................................................................................................................5-15 5.6.1 监视/测试屏幕...................................................................................................................................5-15 5.6.2 偏置/增益设置操作 ...........................................................................................................................5-18 6 编程 6- 1 至 6- 5 6.1 使用实用程序包的编程例子.................................................................................................................... 6- 2 6.1.1 操作实用程序包................................................................................................................................ 6- 2 6.1.2 编程例子 ........................................................................................................................................... 6- 3 6.2 不使用实用程序包的编程例子 ................................................................................................................ 6- 4 7 在线模块更换 7- 1 至 7-30 7.1 在线模块更换条件................................................................................................................................... 7- 1 7.2 在线模块更换操作................................................................................................................................... 7- 2 7.3 在线模块更换步骤................................................................................................................................... 7- 3 7.3.1 当使用工厂设置并用 GX Configurator-DA 进行初始化设置时 ....................................................... 7- 3 7.3.2 使用工厂设置并用顺控程序进行初始化设置................................................................................... 7- 8 7.3.3 当使用用户范围设置并用 GX Configurator-DA 进行初始化设置时 其它系统可用 ..................7-12 A - 7 A - 7
