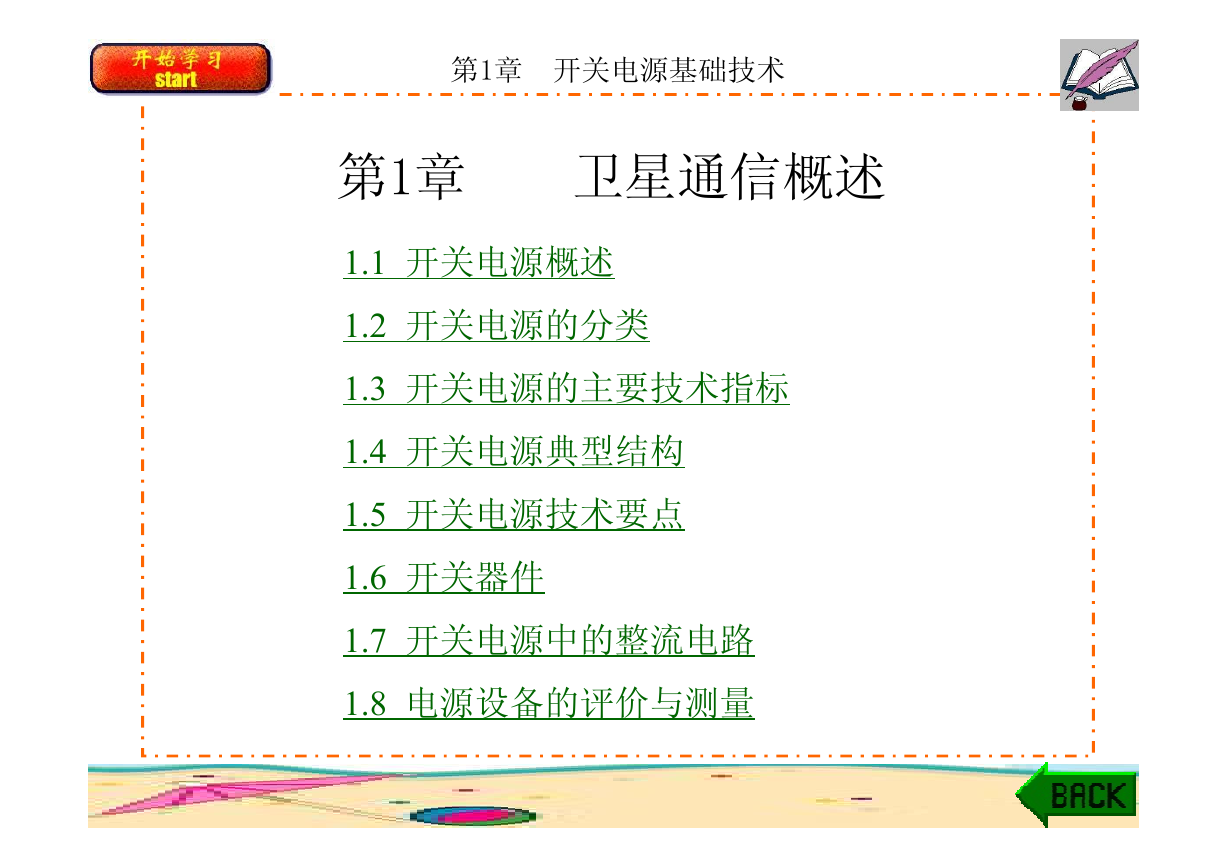

第1章开关电源基础技术第1章卫星通信概述 1.1 开关电源概述 1.2 开关电源的分类 1.3 开关电源的主要技术指标 1.4 开关电源典型结构 1.5 开关电源技术要点 1.6 开关器件 1.7 开关电源中的整流电路 1.8 电源设备的评价与测量

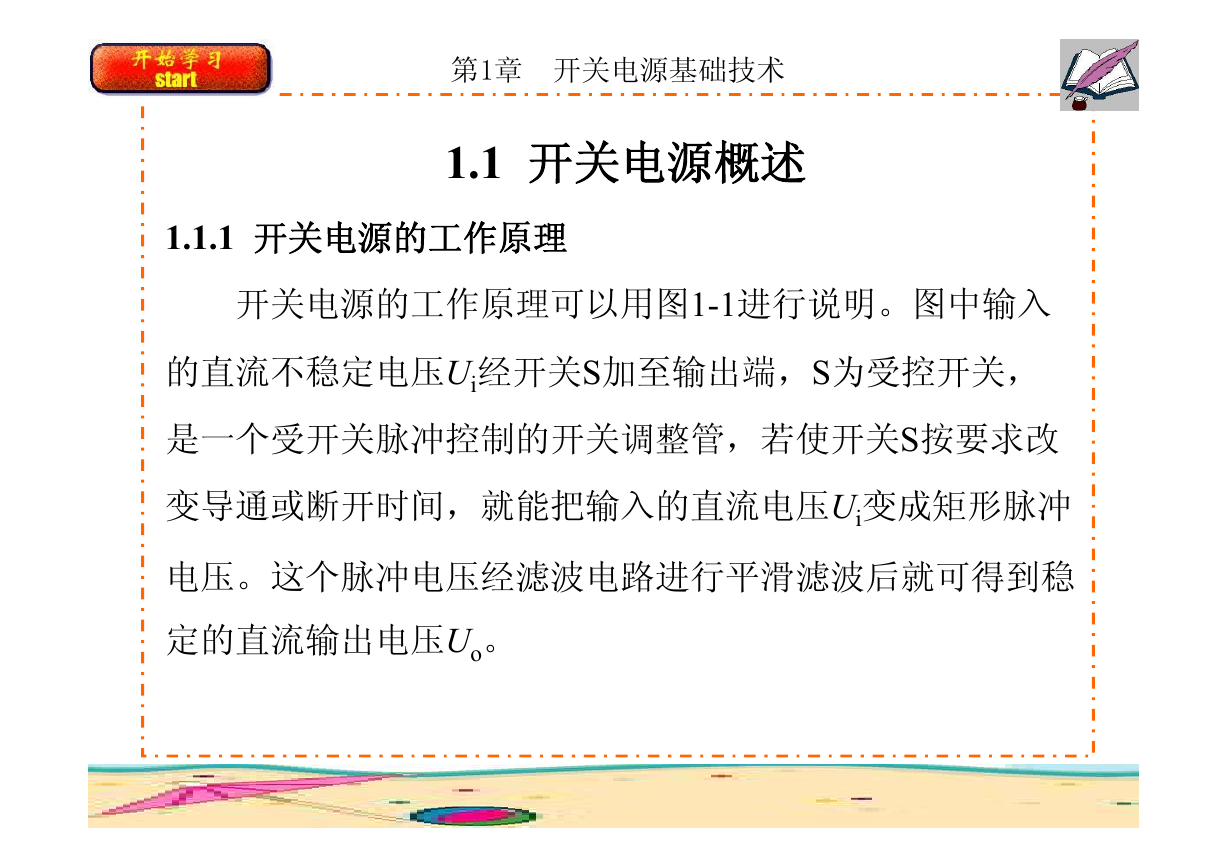

第1章开关电源基础技术 1.1 开关电源概述 1.1.1 开关电源的工作原理开关电源的工作原理可以用图1-1进行说明。图中输入的直流不稳定电压Ui经开关S加至输出端，S为受控开关，是一个受开关脉冲控制的开关调整管，若使开关S按要求改变导通或断开时间，就能把输入的直流电压Ui变成矩形脉冲电压。这个脉冲电压经滤波电路进行平滑滤波后就可得到稳定的直流输出电压Uo。

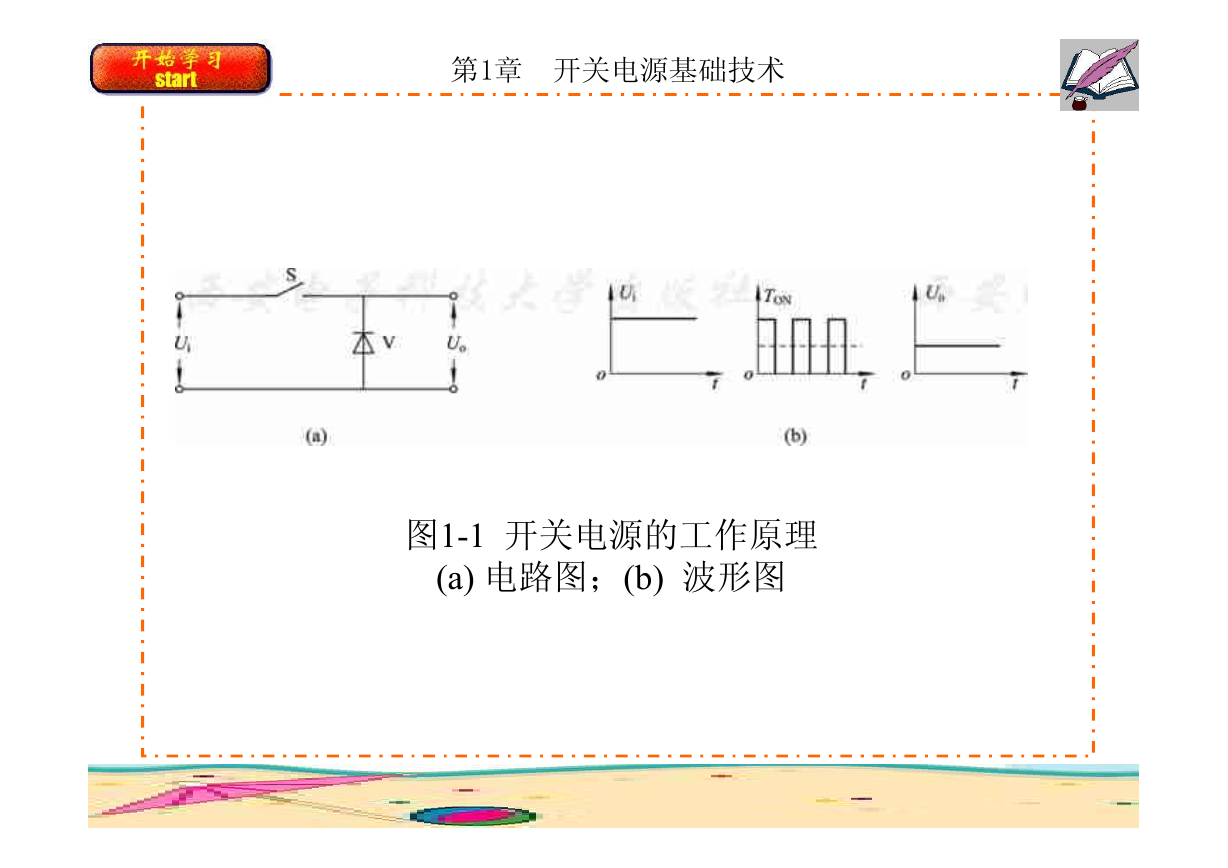

第1章开关电源基础技术图1-1 开关电源的工作原理 (a) 电路图；(b) 波形图

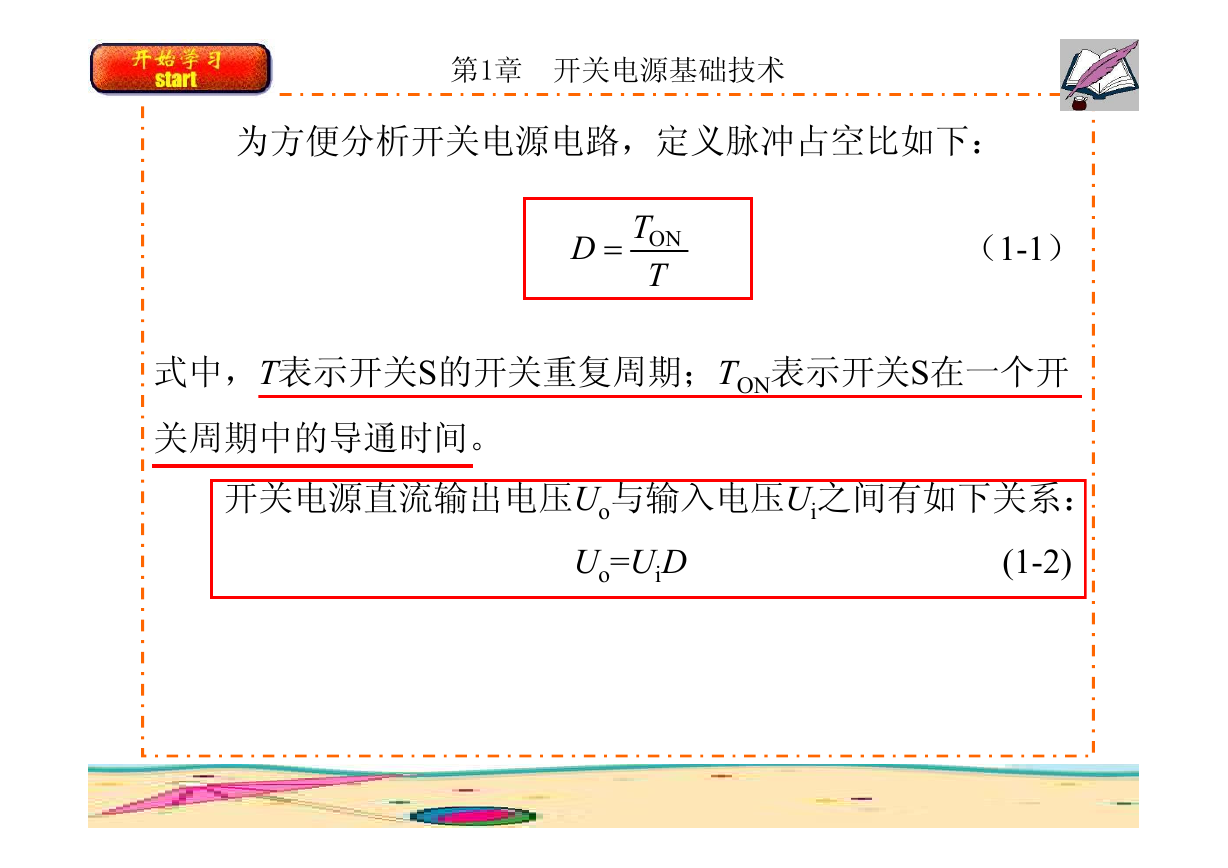

第1章开关电源基础技术为方便分析开关电源电路，定义脉冲占空比如下： TD ON  T （1-1）式中，T表示开关S的开关重复周期；TON表示开关S在一个开关周期中的导通时间。开关电源直流输出电压Uo与输入电压Ui之间有如下关系： (1-2) Uo=UiD

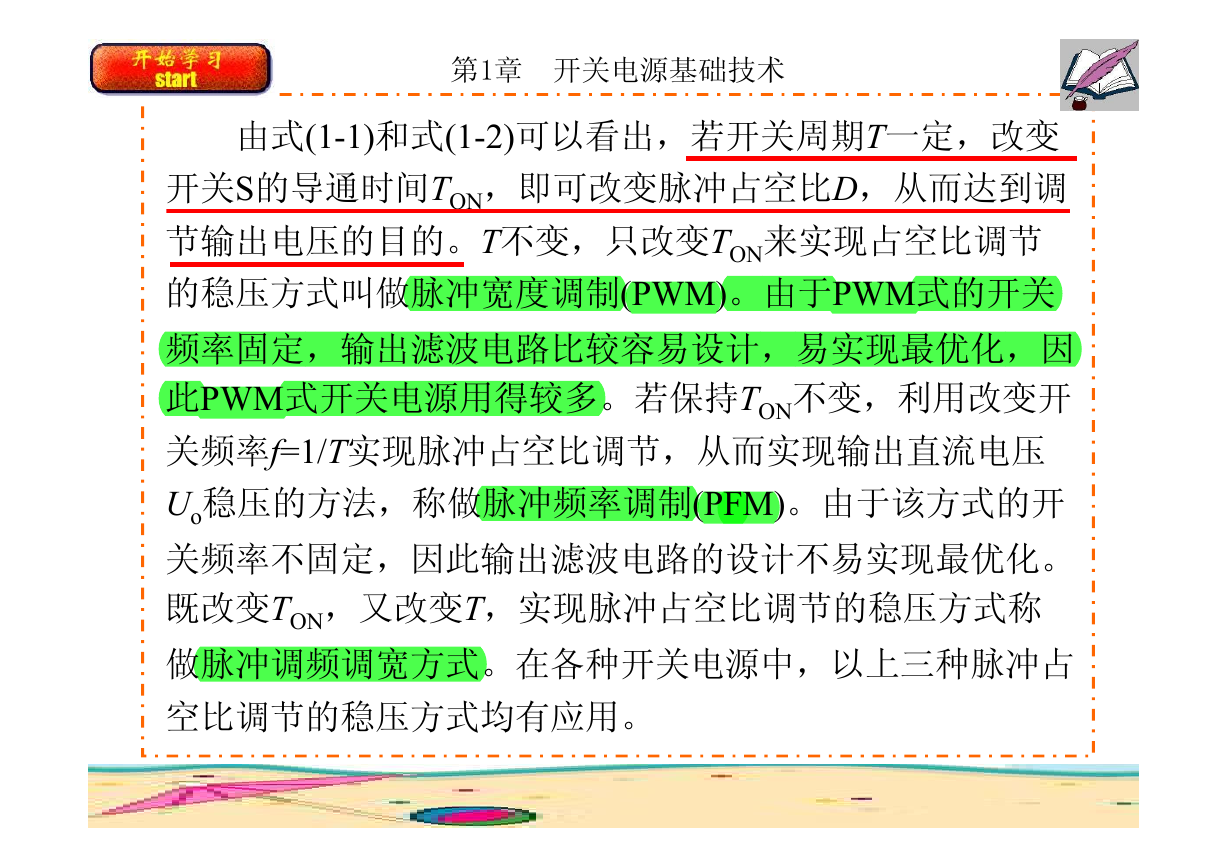

第1章开关电源基础技术由式(1-1)和式(1-2)可以看出，若开关周期T一定，改变开关S的导通时间TON，即可改变脉冲占空比D，从而达到调节输出电压的目的。T不变，只改变TON来实现占空比调节的稳压方式叫做脉冲宽度调制(PWM)。由于PWM式的开关频率固定，输出滤波电路比较容易设计，易实现最优化，因此PWM式开关电源用得较多。若保持TON不变，利用改变开关频率f=1/T实现脉冲占空比调节，从而实现输出直流电压 Uo稳压的方法，称做脉冲频率调制(PFM)。由于该方式的开关频率不固定，因此输出滤波电路的设计不易实现最优化。既改变TON，又改变T，实现脉冲占空比调节的稳压方式称做脉冲调频调宽方式。在各种开关电源中，以上三种脉冲占空比调节的稳压方式均有应用。

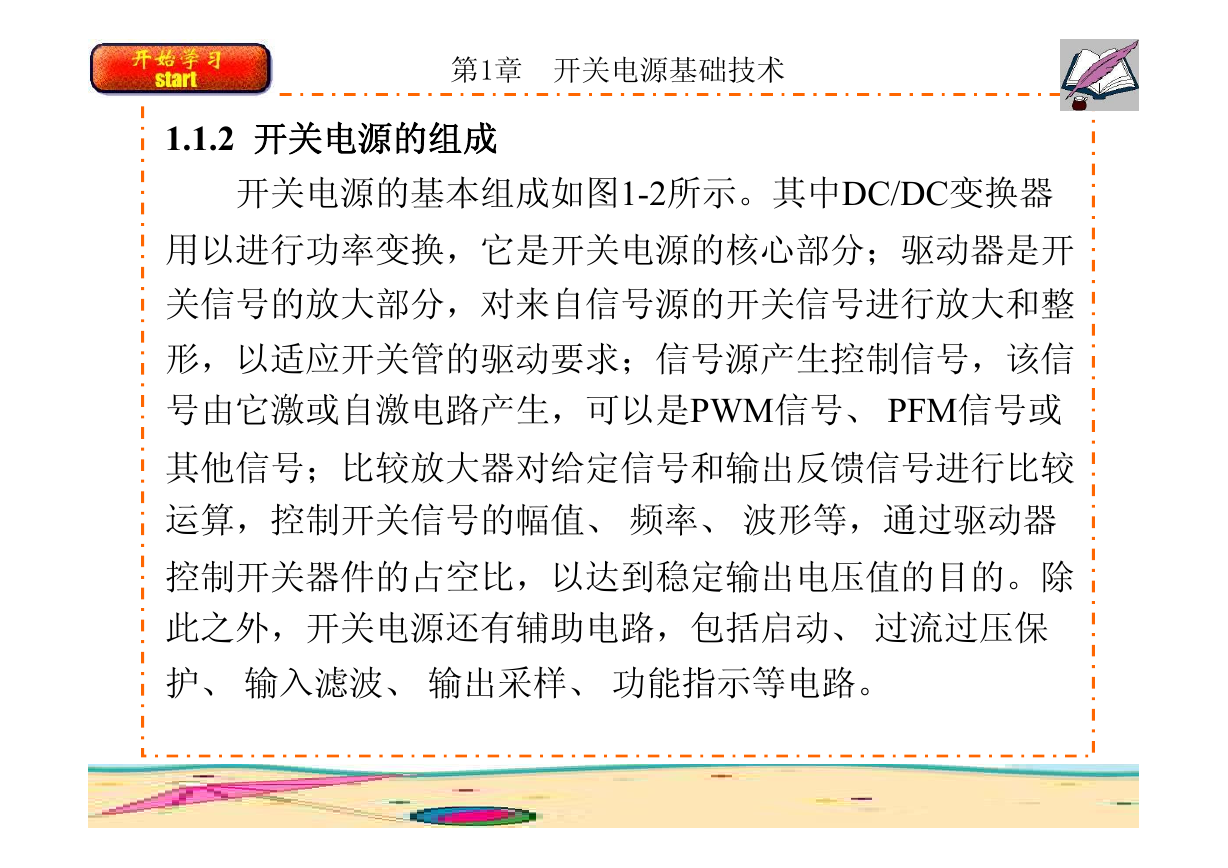

第1章开关电源基础技术 1.1.2 开关电源的组成开关电源的基本组成如图1-2所示。其中DC/DC变换器用以进行功率变换，它是开关电源的核心部分；驱动器是开关信号的放大部分，对来自信号源的开关信号进行放大和整形，以适应开关管的驱动要求；信号源产生控制信号，该信号由它激或自激电路产生，可以是PWM信号、 PFM信号或其他信号；比较放大器对给定信号和输出反馈信号进行比较运算，控制开关信号的幅值、频率、波形等，通过驱动器控制开关器件的占空比，以达到稳定输出电压值的目的。除此之外，开关电源还有辅助电路，包括启动、过流过压保护、输入滤波、输出采样、功能指示等电路。

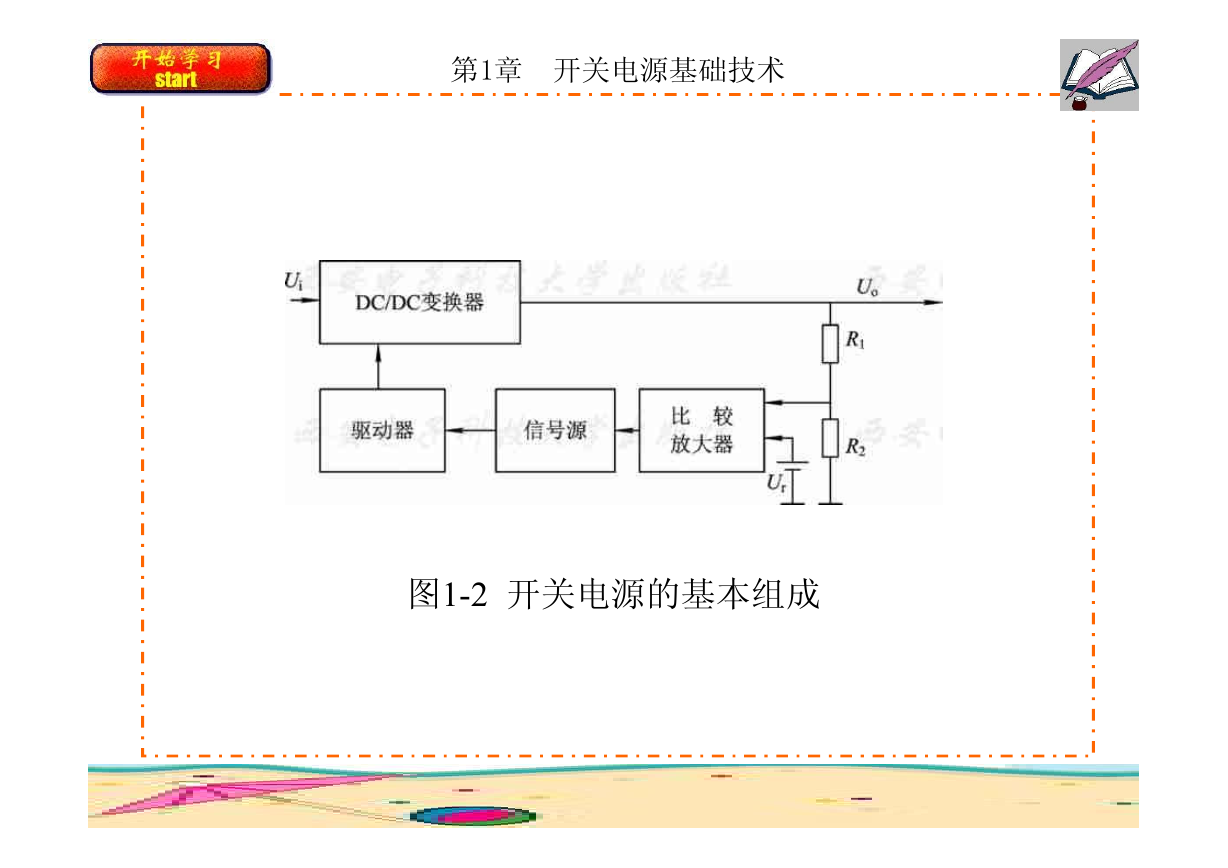

第1章开关电源基础技术图1-2 开关电源的基本组成

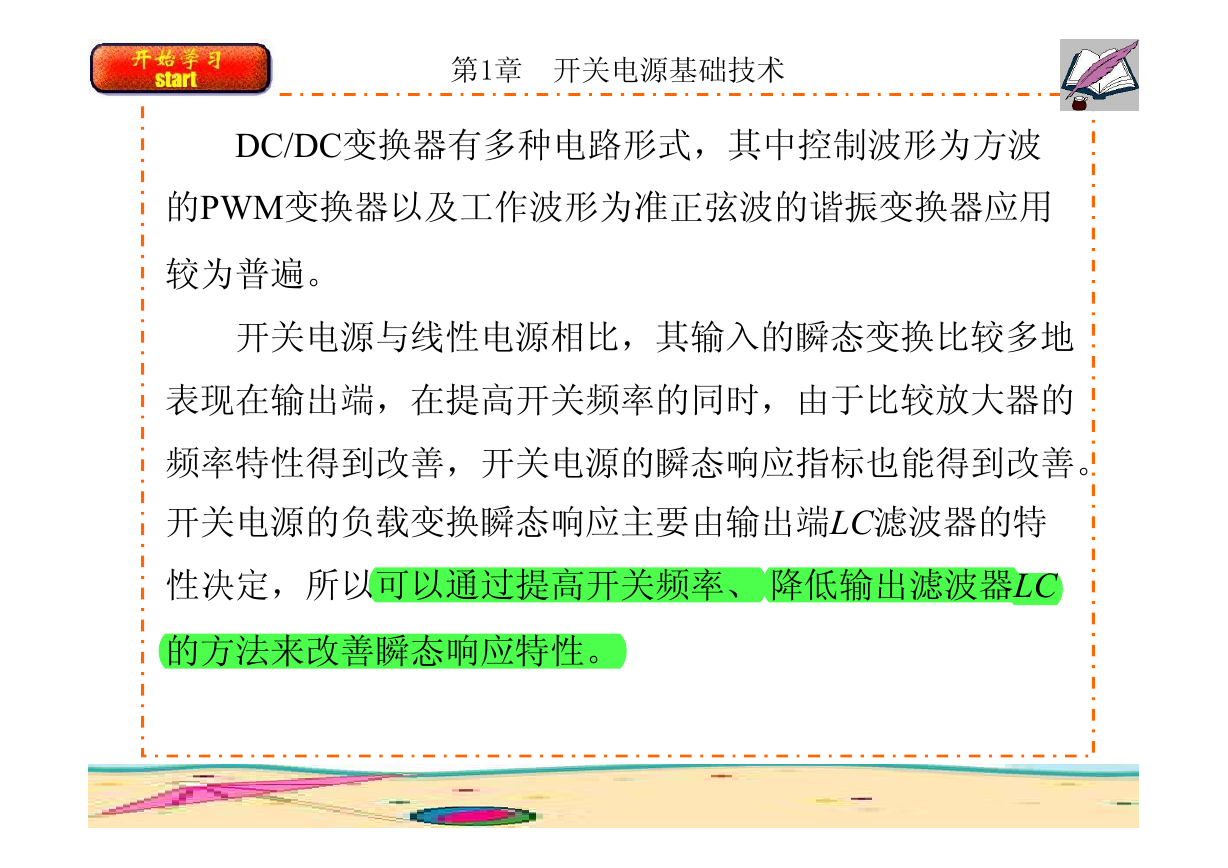

第1章开关电源基础技术 DC/DC变换器有多种电路形式，其中控制波形为方波的PWM变换器以及工作波形为准正弦波的谐振变换器应用较为普遍。开关电源与线性电源相比，其输入的瞬态变换比较多地表现在输出端，在提高开关频率的同时，由于比较放大器的频率特性得到改善，开关电源的瞬态响应指标也能得到改善。开关电源的负载变换瞬态响应主要由输出端LC滤波器的特性决定，所以可以通过提高开关频率、降低输出滤波器LC 的方法来改善瞬态响应特性。
