    www.zigbee-sh.cn 郑州新双恒译 802.15.4////ZigBeeZigBeeZigBeeZigBee™™™™ 的真正片上系统解决方案 802.15.4 2.42.42.42.4GHzGHzGHzGHzIEEEIEEEIEEEIEEE802.15.4 802.15.4 的真正片上系统解决方案 的真正片上系统解决方案 的真正片上系统解决方案 应用 ● 2.4GHzIEEE802.15.4系统 ● ZigBee™系统 ● 家庭/楼宇自动化 ● 工业控制和监测 产品描述 CC2430CC2430CC2430CC2430有三种不同的版本：CC2430- F32/64/128，分别对应 32/64/128 KB 的 闪 存 。 CC2430CC2430CC2430CC2430是一个真正的片上系统（SoC）解 决 方案，专门针对 IEEE 802.15.4 和 ZigBee™应 用，它可以用很低的费用构成 ZigBee 节 点 。 CC2430CC2430CC2430CC2430结合了领先的 CC2420CC2420CC2420CC2420RF 收发器， 业界标准的增强 8051MCU，32/64/128 KB 的 闪 存 ，8 KB 的 RAM 和其它许多强大的功能， 再加上图 8 无线/Chipcon 所示的业界领先 ZigBee™协议栈（Z 协 议 栈 ）。 CC2430CC2430CC2430CC2430 提 供 了 市 场 最 有 竞 争 力 的 ZigBee™解决方案。CC2430CC2430CC2430CC2430特别适合于要 求超低功耗的系统，这通过不同的操作模式 保证，操作模式之间的短转换时间进一步保 证了低功耗。 主要功能 ● 高性能和低功耗的 8051 微控制器内核 ● 适应 2.4 GHz IEEE 802.15.4 的 RF 收发 器（业界领先的 CC2420 无线电内核） ● 极高的接收灵敏度和抗干扰性能 ● ● 32、64 或 128 KB 的系统内可编程闪存 8 KB SRAM，4 KB 具备在各种供电方式 下的数据保持能力 ● 强大的 DMA 功能 ● 只需极少的外接元件 ● 只需一个晶振，即可满足组网需要 ● 电流消耗小(当微控制器内核运行在 32 MHz 时，Rx 为 27 mA，Tx 为 25 mA) ● 掉电方式下，电流消耗只有 0.9 μA；外 部中断或 RTC 能唤醒系统 ● 挂起方式下，电流消耗小于 0.6 μA，外 部中断能唤醒系统 ● 低功耗无线传感网络 ● PC外设 ● 机顶盒和远程控制 ● 消费型电子 ● 从低功耗模式到活动模式转换时间极短， 使得低占空比系统中的平均功耗超低 ● 硬件支持避免冲突的载波侦听多路存取 (CSMA/CA) ● 电源电压范围宽(2.0～3.6V) ● 支持数字化的接收信号强度指示器/链路 质量指示(RSSI/LQI) ● 电池监视器和温度传感器 ● 具有 8 路输入 8～14 位 ADC ● 高级加密标准(AES)协处理器 ● ● 看门狗 ● 2 个支持多种串行通信协议的强大 USART 1 个 IEEE 802.5.4 媒体存取控制(MAC)定 时器，一个通用的 16 位和 2 个 8 位定时器 ● 支持硬件调试 ● 21 个通用 I/O 引脚，其中 2 个具有 20mA 的电流吸收或电流供给能力 ● 提供强大、灵活的开发工具 ● 小尺寸 QLP48 封装，7mm×7mm Chipcon AS SmartRF® CC2430 PRELIMINARY (rev. 1.01) 2005-09-15 1/226

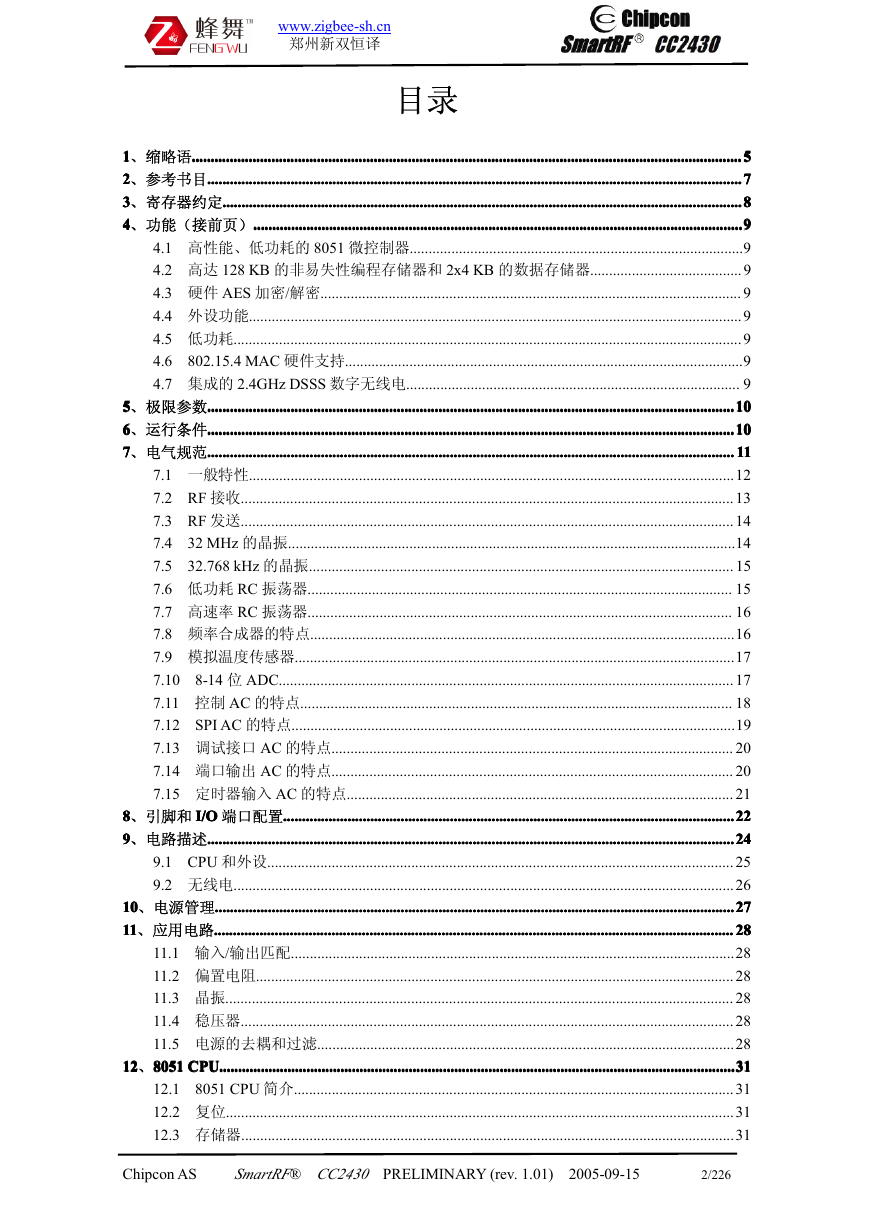

    www.zigbee-sh.cn 郑州新双恒译 目录 1111、缩略语....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................5555 2222、参考书目....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................7777 3333、寄存器约定....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................8888 4444、功能（接前页）....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................9999 4.1 高性能、低功耗的 8051 微控制器........................................................................................9 4.2 高达 128 KB 的非易失性编程存储器和 2x4 KB 的数据存储器........................................9 4.3 硬件 AES 加密/解密............................................................................................................... 9 4.4 外设功能..................................................................................................................................9 4.5 低功耗......................................................................................................................................9 4.6 802.15.4 MAC 硬件支持.........................................................................................................9 4.7 集成的 2.4GHz DSSS 数字无线电........................................................................................ 9 5555、极限参数............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................10101010 6666、运行条件............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................10101010 7777、电气规范............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................11111111 7.1 一般特性................................................................................................................................12 7.2 RF 接收.................................................................................................................................. 13 7.3 RF 发送.................................................................................................................................. 14 7.4 32 MHz 的晶振......................................................................................................................14 7.5 32.768 kHz 的晶振................................................................................................................ 15 7.6 低功耗 RC 振荡器................................................................................................................ 15 7.7 高速率 RC 振荡器................................................................................................................ 16 7.8 频率合成器的特点................................................................................................................16 7.9 模拟温度传感器....................................................................................................................17 7.10 8-14 位 ADC........................................................................................................................ 17 7.11 控制 AC 的特点.................................................................................................................. 18 7.12 SPI AC 的特点.....................................................................................................................19 7.13 调试接口 AC 的特点.......................................................................................................... 20 7.14 端口输出 AC 的特点.......................................................................................................... 20 7.15 定时器输入 AC 的特点...................................................................................................... 21 8888、引脚和 I/OI/OI/OI/O 端口配置............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................22222222 9999、电路描述............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................24242424 9.1 CPU 和外设........................................................................................................................... 25 9.2 无线电....................................................................................................................................26 10101010、电源管理....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................27272727 11111111、应用电路....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................28282828 11.1 输入/输出匹配.....................................................................................................................28 11.2 偏置电阻.............................................................................................................................. 28 11.3 晶振...................................................................................................................................... 28 11.4 稳压器.................................................................................................................................. 28 11.5 电源的去耦和过滤..............................................................................................................28 805180518051 CPUCPUCPUCPU................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................31313131 12.1 8051 CPU 简介....................................................................................................................31 12.2 复位......................................................................................................................................31 12.3 存储器..................................................................................................................................31 12121212、8051 Chipcon AS SmartRF® CC2430 PRELIMINARY (rev. 1.01) 2005-09-15 2/226

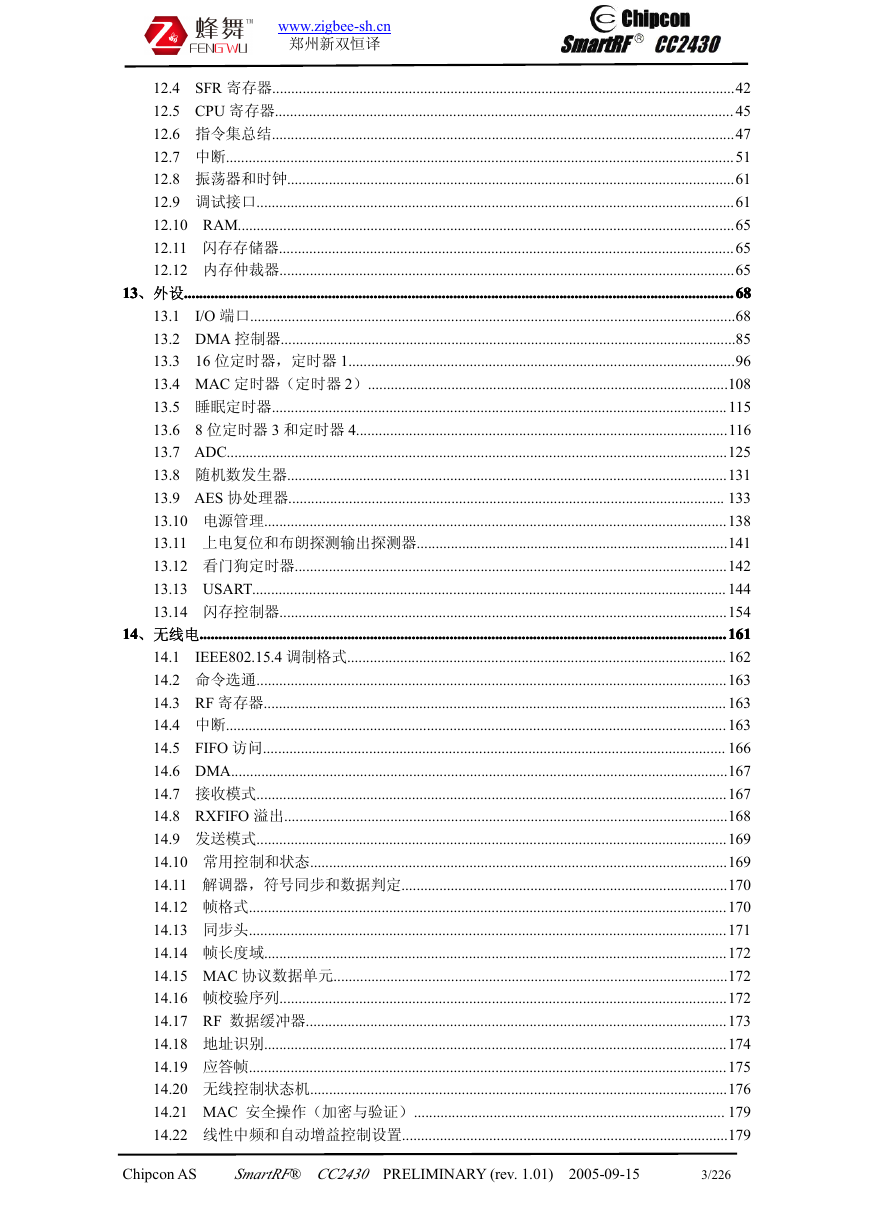

    www.zigbee-sh.cn 郑州新双恒译 12.4 SFR 寄存器..........................................................................................................................42 12.5 CPU 寄存器......................................................................................................................... 45 12.6 指令集总结..........................................................................................................................47 12.7 中断......................................................................................................................................51 12.8 振荡器和时钟......................................................................................................................61 12.9 调试接口..............................................................................................................................61 12.10 RAM...................................................................................................................................65 12.11 闪存存储器........................................................................................................................65 12.12 内存仲裁器........................................................................................................................65 13131313、外设....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................68686868 13.1 I/O 端口................................................................................................................................68 13.2 DMA 控制器........................................................................................................................85 13.3 16 位定时器，定时器 1......................................................................................................96 13.4 MAC 定时器（定时器 2）...............................................................................................108 13.5 睡眠定时器........................................................................................................................115 13.6 8 位定时器 3 和定时器 4..................................................................................................116 13.7 ADC....................................................................................................................................125 13.8 随机数发生器....................................................................................................................131 13.9 AES 协处理器................................................................................................................... 133 13.10 电源管理..........................................................................................................................138 13.11 上电复位和布朗探测输出探测器..................................................................................141 13.12 看门狗定时器..................................................................................................................142 13.13 USART.............................................................................................................................144 13.14 闪存控制器......................................................................................................................154 14141414、无线电............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................161161161161 14.1 IEEE802.15.4 调制格式....................................................................................................162 14.2 命令选通............................................................................................................................163 14.3 RF 寄存器..........................................................................................................................163 14.4 中断....................................................................................................................................163 14.5 FIFO 访问.......................................................................................................................... 166 14.6 DMA...................................................................................................................................167 14.7 接收模式............................................................................................................................167 14.8 RXFIFO 溢出.....................................................................................................................168 14.9 发送模式............................................................................................................................169 14.10 常用控制和状态..............................................................................................................169 14.11 解调器，符号同步和数据判定......................................................................................170 14.12 帧格式..............................................................................................................................170 14.13 同步头..............................................................................................................................171 14.14 帧长度域..........................................................................................................................172 14.15 MAC 协议数据单元........................................................................................................172 14.16 帧校验序列......................................................................................................................172 14.17 RF 数据缓冲器...............................................................................................................173 14.18 地址识别..........................................................................................................................174 14.19 应答帧..............................................................................................................................175 14.20 无线控制状态机..............................................................................................................176 14.21 MAC 安全操作（加密与验证）.................................................................................. 179 14.22 线性中频和自动增益控制设置......................................................................................179 Chipcon AS SmartRF® CC2430 PRELIMINARY (rev. 1.01) 2005-09-15 3/226

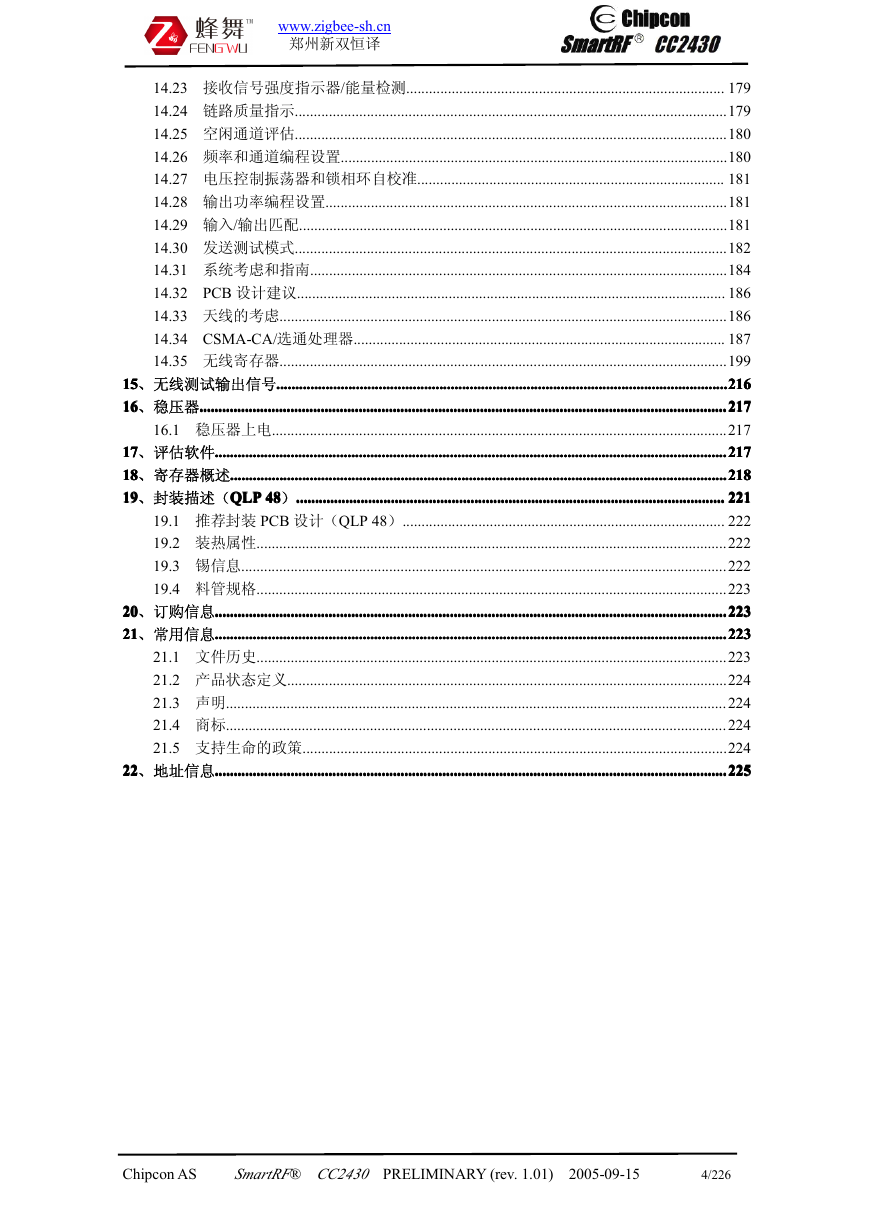

    www.zigbee-sh.cn 郑州新双恒译 14.23 接收信号强度指示器/能量检测.................................................................................... 179 14.24 链路质量指示..................................................................................................................179 14.25 空闲通道评估..................................................................................................................180 14.26 频率和通道编程设置......................................................................................................180 14.27 电压控制振荡器和锁相环自校准................................................................................. 181 14.28 输出功率编程设置..........................................................................................................181 14.29 输入/输出匹配.................................................................................................................181 14.30 发送测试模式..................................................................................................................182 14.31 系统考虑和指南..............................................................................................................184 14.32 PCB 设计建议................................................................................................................. 186 14.33 天线的考虑......................................................................................................................186 14.34 CSMA-CA/选通处理器.................................................................................................. 187 14.35 无线寄存器......................................................................................................................199 15151515、无线测试输出信号............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................216216216216 16161616、稳压器............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................217217217217 16.1 稳压器上电........................................................................................................................217 17171717、评估软件............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................217217217217 18181818、寄存器概述............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................218218218218 19191919、封装描述（QLPQLPQLPQLP 48484848）.................................................................................................................................................................................................................................................................................................................................................................................................................................................................... 221221221221 19.1 推荐封装 PCB 设计（QLP 48）..................................................................................... 222 19.2 装热属性............................................................................................................................222 19.3 锡信息................................................................................................................................222 19.4 料管规格............................................................................................................................223 20202020、订购信息............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................223223223223 21212121、常用信息............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................223223223223 21.1 文件历史............................................................................................................................223 21.2 产品状态定义....................................................................................................................224 21.3 声明....................................................................................................................................224 21.4 商标....................................................................................................................................224 21.5 支持生命的政策................................................................................................................224 22222222、地址信息............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................225225225225 Chipcon AS SmartRF® CC2430 PRELIMINARY (rev. 1.01) 2005-09-15 4/226

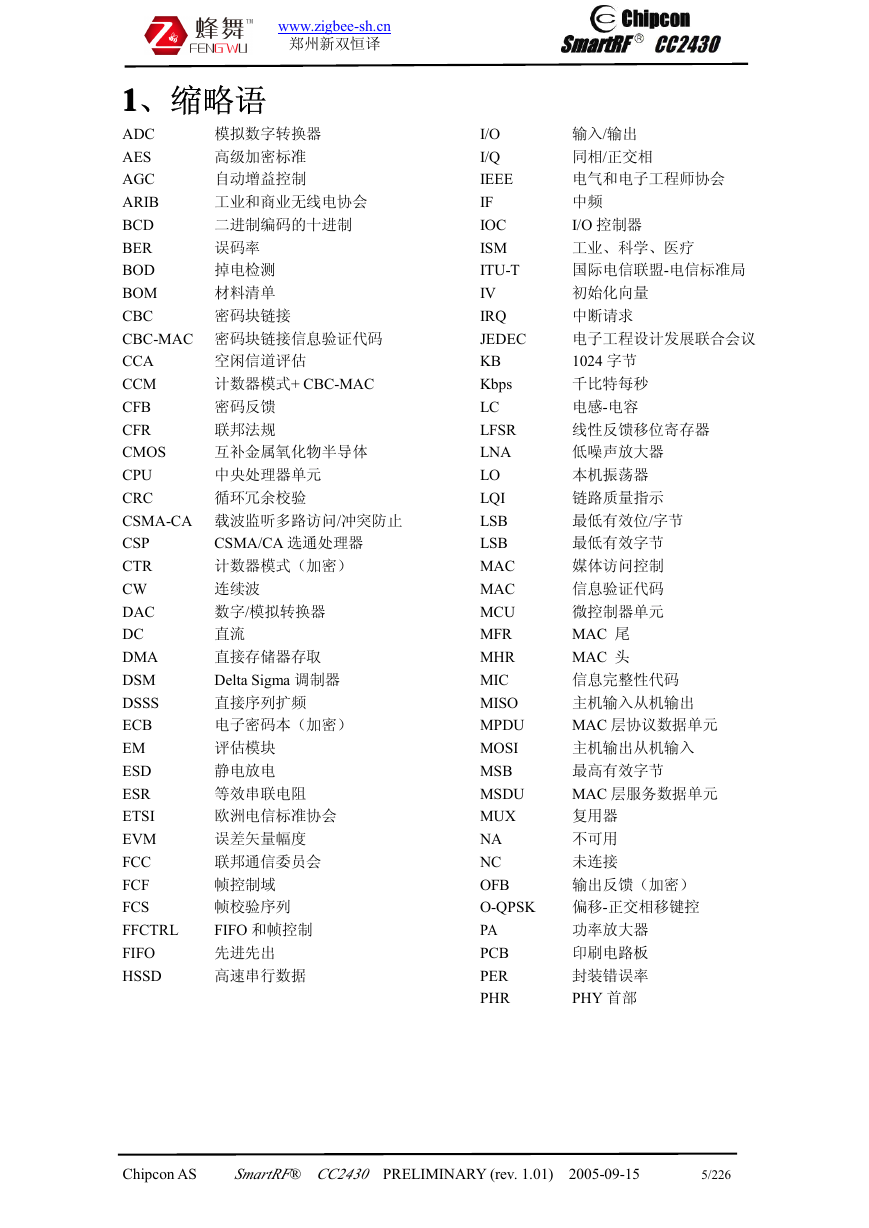

    www.zigbee-sh.cn 郑州新双恒译 1111、缩略语 模拟数字转换器 高级加密标准 自动增益控制 工业和商业无线电协会 二进制编码的十进制 误码率 掉电检测 材料清单 密码块链接 空闲信道评估 计数器模式+ CBC-MAC 密码反馈 联邦法规 互补金属氧化物半导体 中央处理器单元 循环冗余校验 ADC AES AGC ARIB BCD BER BOD BOM CBC CBC-MAC 密码块链接信息验证代码 CCA CCM CFB CFR CMOS CPU CRC CSMA-CA 载波监听多路访问/冲突防止 CSP CTR CW DAC DC DMA DSM DSSS ECB EM ESD ESR ETSI EVM FCC FCF FCS FFCTRL FIFO HSSD CSMA/CA 选通处理器 计数器模式（加密） 连续波 数字/模拟转换器 直流 直接存储器存取 Delta Sigma 调制器 直接序列扩频 电子密码本（加密） 评估模块 静电放电 等效串联电阻 欧洲电信标准协会 误差矢量幅度 联邦通信委员会 帧控制域 帧校验序列 FIFO 和帧控制 先进先出 高速串行数据 I/O I/Q IEEE IF IOC ISM ITU-T IV IRQ JEDEC KB Kbps LC LFSR LNA LO LQI LSB LSB MAC MAC MCU MFR MHR MIC MISO MPDU MOSI MSB MSDU MUX NA NC OFB O-QPSK PA PCB PER PHR 输入/输出 同相/正交相 电气和电子工程师协会 中频 I/O 控制器 工业、科学、医疗 国际电信联盟-电信标准局 初始化向量 中断请求 电子工程设计发展联合会议 1024 字节 千比特每秒 电感-电容 线性反馈移位寄存器 低噪声放大器 本机振荡器 链路质量指示 最低有效位/字节 最低有效字节 媒体访问控制 信息验证代码 微控制器单元 MAC 尾 MAC 头 信息完整性代码 主机输入从机输出 MAC 层协议数据单元 主机输出从机输入 最高有效字节 MAC 层服务数据单元 复用器 不可用 未连接 输出反馈（加密） 偏移-正交相移键控 功率放大器 印刷电路板 封装错误率 PHY 首部 Chipcon AS SmartRF® CC2430 PRELIMINARY (rev. 1.01) 2005-09-15 5/226

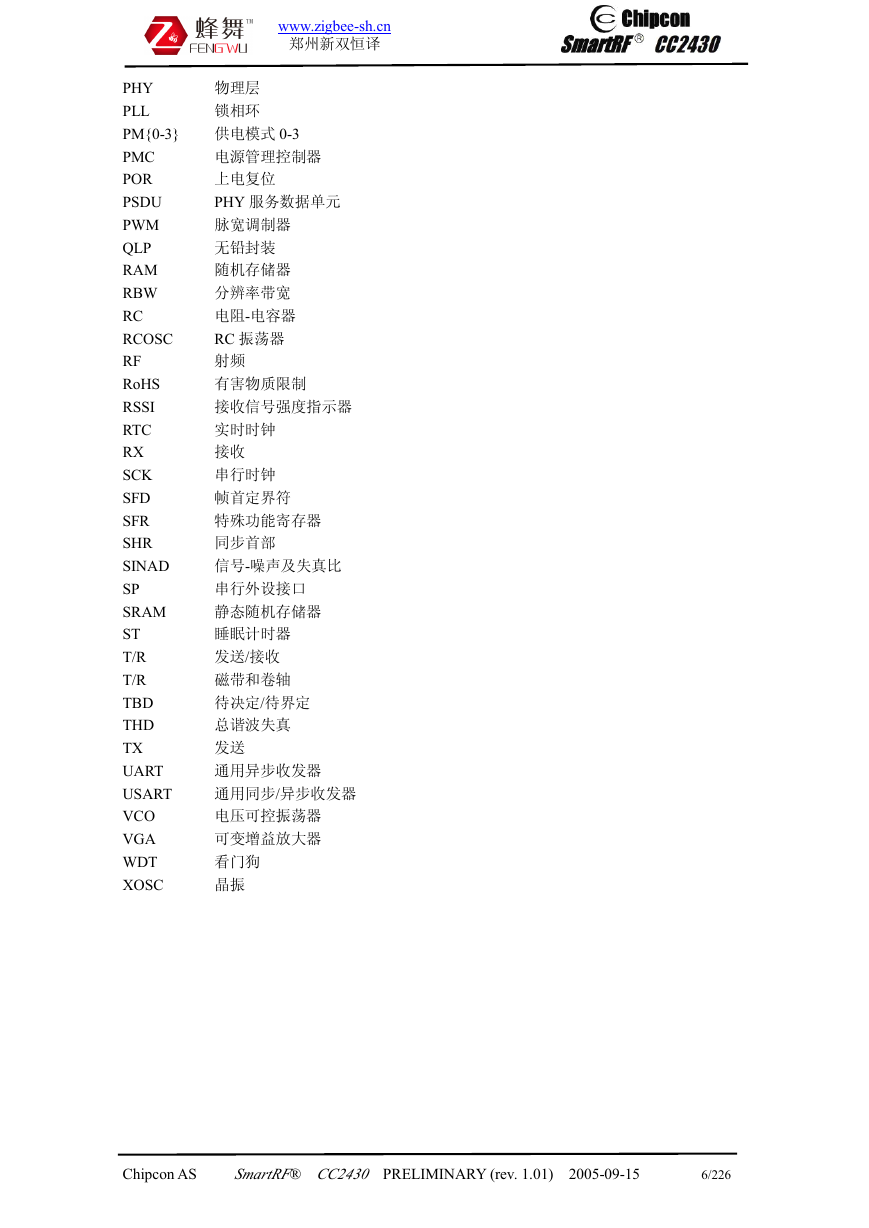

    www.zigbee-sh.cn 郑州新双恒译 PHY PLL PM{0-3} PMC POR PSDU PWM QLP RAM RBW RC RCOSC RF RoHS RSSI RTC RX SCK SFD SFR SHR SINAD SP SRAM ST T/R T/R TBD THD TX UART USART VCO VGA WDT XOSC 物理层 锁相环 供电模式 0-3 电源管理控制器 上电复位 PHY 服务数据单元 脉宽调制器 无铅封装 随机存储器 分辨率带宽 电阻-电容器 RC 振荡器 射频 有害物质限制 接收信号强度指示器 实时时钟 接收 串行时钟 帧首定界符 特殊功能寄存器 同步首部 信号-噪声及失真比 串行外设接口 静态随机存储器 睡眠计时器 发送/接收 磁带和卷轴 待决定/待界定 总谐波失真 发送 通用异步收发器 通用同步/异步收发器 电压可控振荡器 可变增益放大器 看门狗 晶振 Chipcon AS SmartRF® CC2430 PRELIMINARY (rev. 1.01) 2005-09-15 6/226

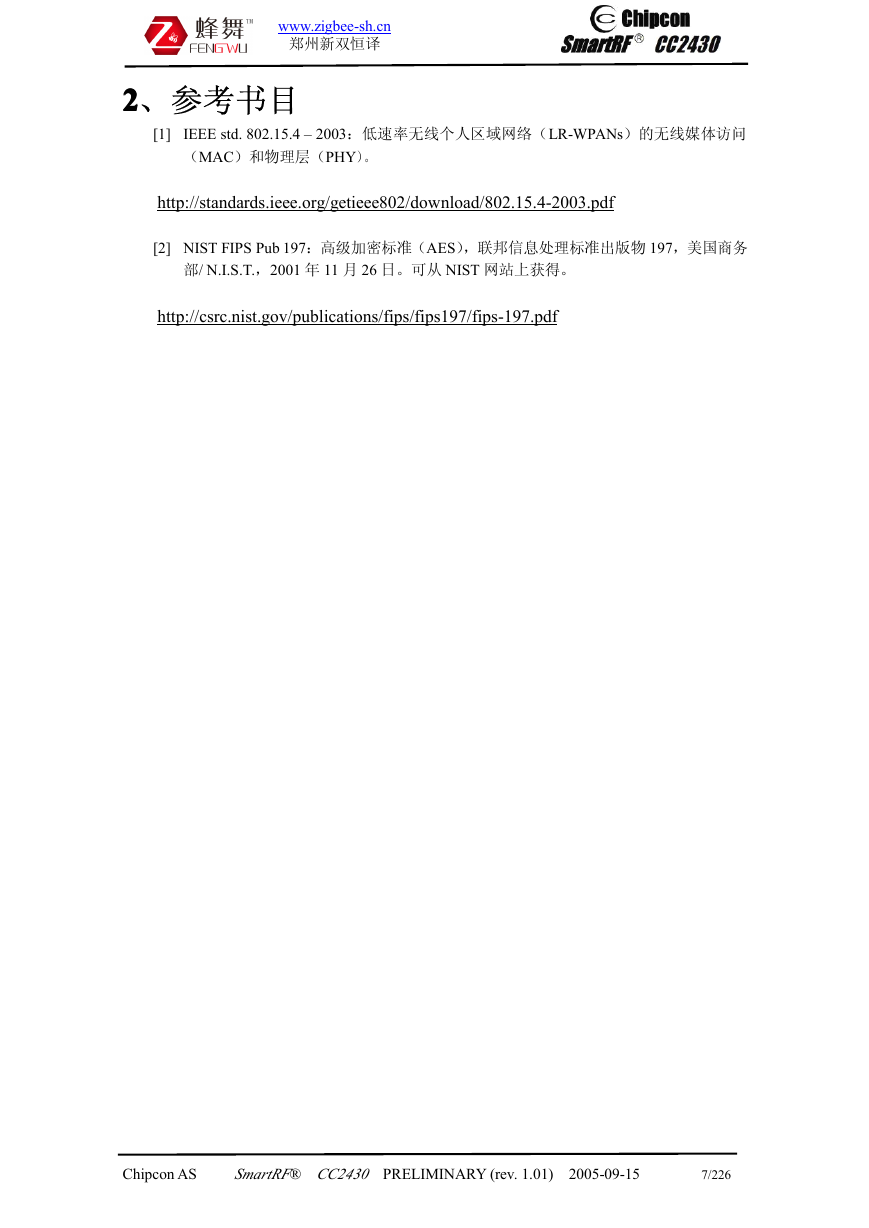

    www.zigbee-sh.cn 郑州新双恒译 2222、参考书目 [1] IEEE std. 802.15.4 – 2003：低速率无线个人区域网络（LR-WPANs）的无线媒体访问 （MAC）和物理层（PHY）。 http://standards.ieee.org/getieee802/download/802.15.4-2003.pdf [2] NIST FIPS Pub 197：高级加密标准（AES），联邦信息处理标准出版物 197，美国商务 部/ N.I.S.T.，2001 年 11 月 26 日。可从 NIST 网站上获得。 http://csrc.nist.gov/publications/fips/fips197/fips-197.pdf Chipcon AS SmartRF® CC2430 PRELIMINARY (rev. 1.01) 2005-09-15 7/226

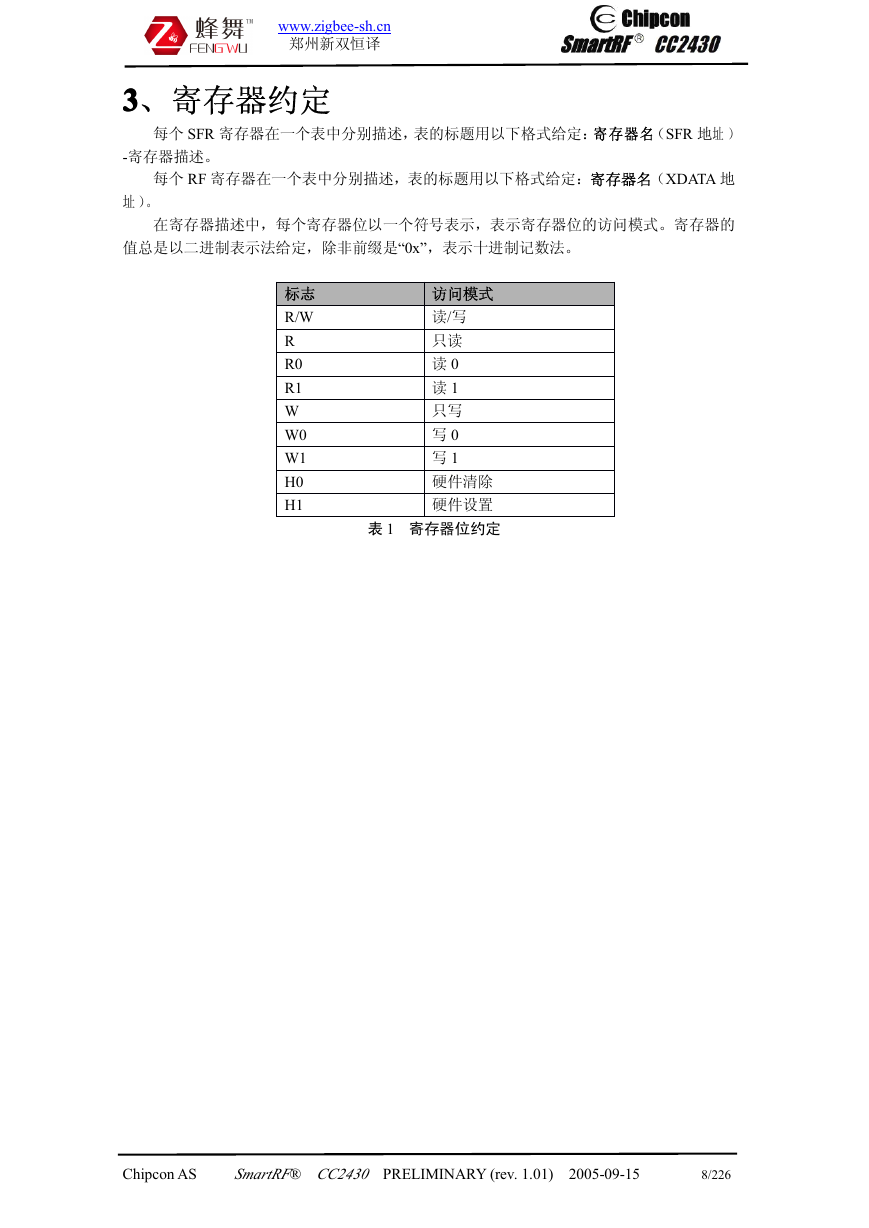

    www.zigbee-sh.cn 郑州新双恒译 3333、寄存器约定 每个 SFR 寄存器在一个表中分别描述，表的标题用以下格式给定：寄存器名（SFR 地址 ） -寄存器描述。 每个 RF 寄存器在一个表中分别描述，表的标题用以下格式给定：寄存器名（XDATA 地 址 ）。 在寄存器描述中，每个寄存器位以一个符号表示，表示寄存器位的访问模式。寄存器的 值总是以二进制表示法给定，除非前缀是“0x”，表示十进制记数法。 标志 R/W R R0 R1 W W0 W1 H0 H1 访问模式 读/写 只读 读 0 读 1 只写 写 0 写 1 硬件清除 硬件设置 表 1 寄存器位约定 Chipcon AS SmartRF® CC2430 PRELIMINARY (rev. 1.01) 2005-09-15 8/226
