    AN1414 ATK-SIM900(A) GSM/GPRS模块彩信使用说明
    1、适用范围
    2、彩信收发的使用说明
    2.1 硬件连接
    2.2 发送/接收彩信的指令讲解
    2.3、基于ATK-SIM900A使用串口通信的实例验证
    2.3.1 基本设置
    2.3.2 发送彩信
    2.3.3 接收彩信

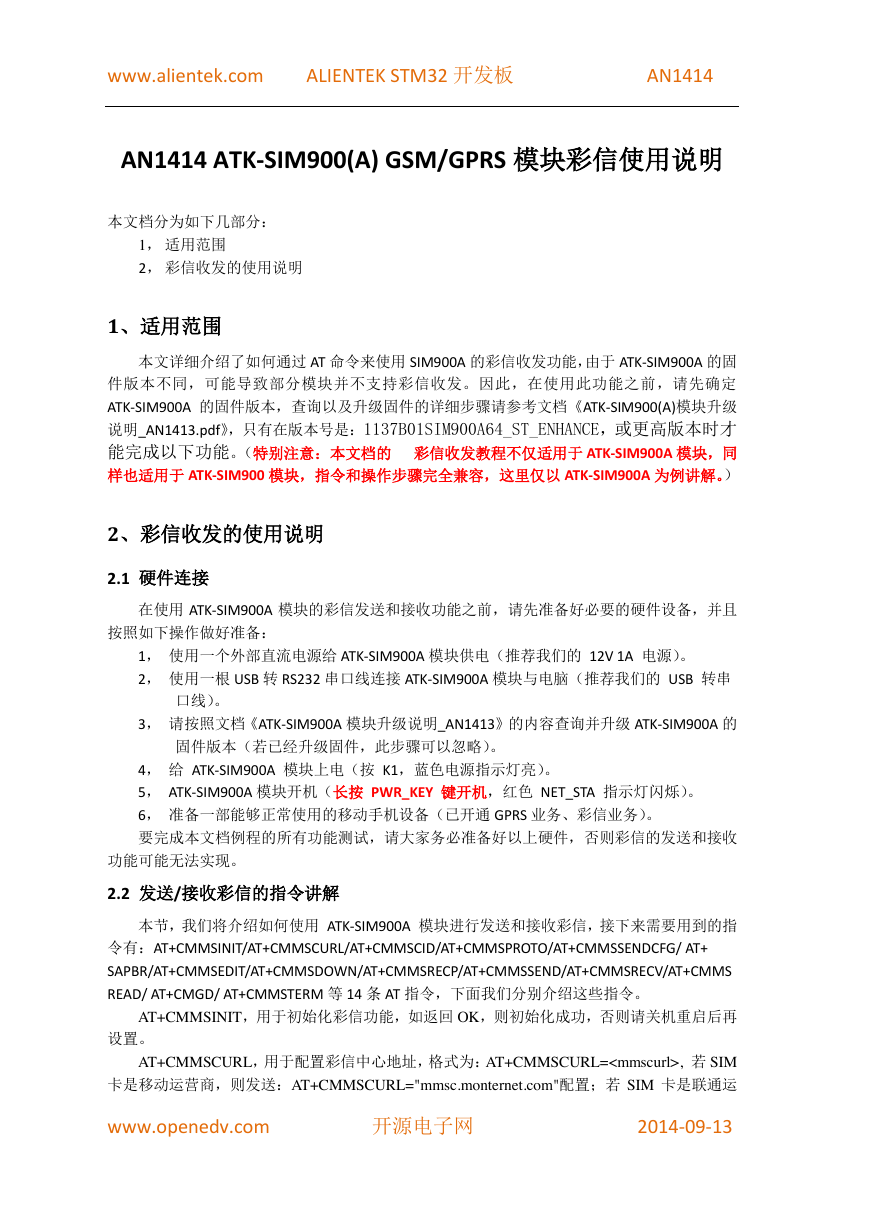

    www.alientek.com ALIENTEK STM32 开发板 AN1414 AN1414 ATK-SIM900(A) GSM/GPRS 模块彩信使用说明 本文档分为如下几部分： 1， 适用范围 2， 彩信收发的使用说明 1、适用范围 本文详细介绍了如何通过 AT 命令来使用 SIM900A 的彩信收发功能，由于 ATK-SIM900A 的固 件版本不同，可能导致部分模块并不支持彩信收发。因此，在使用此功能之前，请先确定 ATK-SIM900A 的固件版本，查询以及升级固件的详细步骤请参考文档《ATK-SIM900(A)模块升级 说明_AN1413.pdf》，只有在版本号是：1137B01SIM900A64_ST_ENHANCE，或更高版本时才 能完成以下功能。（特别注意：本文档的 彩信收发教程不仅适用于 ATK-SIM900A 模块，同 样也适用于 ATK-SIM900 模块，指令和操作步骤完全兼容，这里仅以 ATK-SIM900A 为例讲解。） 2、彩信收发的使用说明 2.1 硬件连接 在使用 ATK-SIM900A 模块的彩信发送和接收功能之前，请先准备好必要的硬件设备，并且 按照如下操作做好准备： 1， 使用一个外部直流电源给 ATK-SIM900A 模块供电（推荐我们的 12V 1A 电源）。 2， 使用一根 USB 转 RS232 串口线连接 ATK-SIM900A 模块与电脑（推荐我们的 USB 转串 口线）。 3， 请按照文档《ATK-SIM900A 模块升级说明_AN1413》的内容查询并升级 ATK-SIM900A 的 固件版本（若已经升级固件，此步骤可以忽略）。 4， 给 ATK-SIM900A 模块上电（按 K1，蓝色电源指示灯亮）。 5， ATK-SIM900A 模块开机（长按 PWR_KEY 键开机，红色 NET_STA 指示灯闪烁）。 6， 准备一部能够正常使用的移动手机设备（已开通 GPRS 业务、彩信业务）。 要完成本文档例程的所有功能测试，请大家务必准备好以上硬件，否则彩信的发送和接收 功能可能无法实现。 2.2 发送/接收彩信的指令讲解 本节，我们将介绍如何使用 ATK-SIM900A 模块进行发送和接收彩信，接下来需要用到的指 令有：AT+CMMSINIT/AT+CMMSCURL/AT+CMMSCID/AT+CMMSPROTO/AT+CMMSSENDCFG/ AT+ SAPBR/AT+CMMSEDIT/AT+CMMSDOWN/AT+CMMSRECP/AT+CMMSSEND/AT+CMMSRECV/AT+CMMS READ/ AT+CMGD/ AT+CMMSTERM 等 14 条 AT 指令，下面我们分别介绍这些指令。 AT+CMMSINIT，用于初始化彩信功能，如返回 OK，则初始化成功，否则请关机重启后再 设置。 AT+CMMSCURL，用于配置彩信中心地址，格式为：AT+CMMSCURL=, 若 SIM 卡是移动运营商，则发送：AT+CMMSCURL="mmsc.monternet.com"配置；若 SIM 卡是联通运 www.openedv.com 开源电子网 2014-09-13

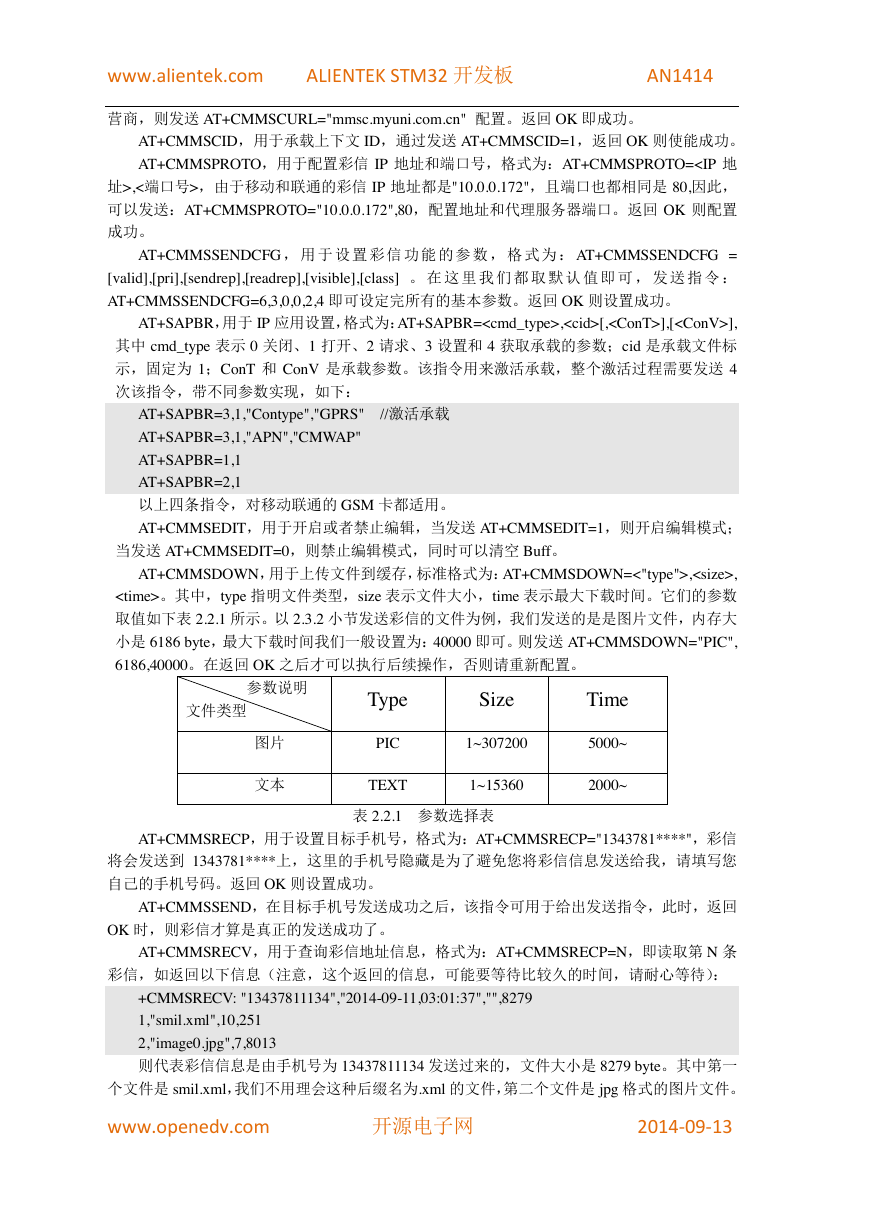

    www.alientek.com ALIENTEK STM32 开发板 AN1414 营商，则发送 AT+CMMSCURL="mmsc.myuni.com.cn" 配置。返回 OK 即成功。 AT+CMMSCID，用于承载上下文 ID，通过发送 AT+CMMSCID=1，返回 OK 则使能成功。 AT+CMMSPROTO，用于配置彩信 IP 地址和端口号，格式为：AT+CMMSPROTO=,<端口号>，由于移动和联通的彩信 IP 地址都是"10.0.0.172"，且端口也都相同是 80,因此， 可以发送：AT+CMMSPROTO="10.0.0.172",80，配置地址和代理服务器端口。返回 OK 则配置 成功。 AT+CMMSSENDCFG ， 用 于 设 置 彩 信 功 能 的 参 数 ， 格 式 为 ： AT+CMMSSENDCFG = [valid],[pri],[sendrep],[readrep],[visible],[class] 。 在 这 里 我 们 都 取 默 认 值 即 可 ， 发 送 指 令 ： AT+CMMSSENDCFG=6,3,0,0,2,4 即可设定完所有的基本参数。返回 OK 则设置成功。 AT+SAPBR，用于 IP 应用设置，格式为：AT+SAPBR=,[,],[], 其中 cmd_type 表示 0 关闭、1 打开、2 请求、3 设置和 4 获取承载的参数；cid 是承载文件标 示，固定为 1；ConT 和 ConV 是承载参数。该指令用来激活承载，整个激活过程需要发送 4 次该指令，带不同参数实现，如下： AT+SAPBR=3,1,"Contype","GPRS" //激活承载 AT+SAPBR=3,1,"APN","CMWAP" AT+SAPBR=1,1 AT+SAPBR=2,1 以上四条指令，对移动联通的 GSM 卡都适用。 AT+CMMSEDIT，用于开启或者禁止编辑，当发送 AT+CMMSEDIT=1，则开启编辑模式； 当发送 AT+CMMSEDIT=0，则禁止编辑模式，同时可以清空 Buff。 AT+CMMSDOWN，用于上传文件到缓存，标准格式为：AT+CMMSDOWN=<"type">,,

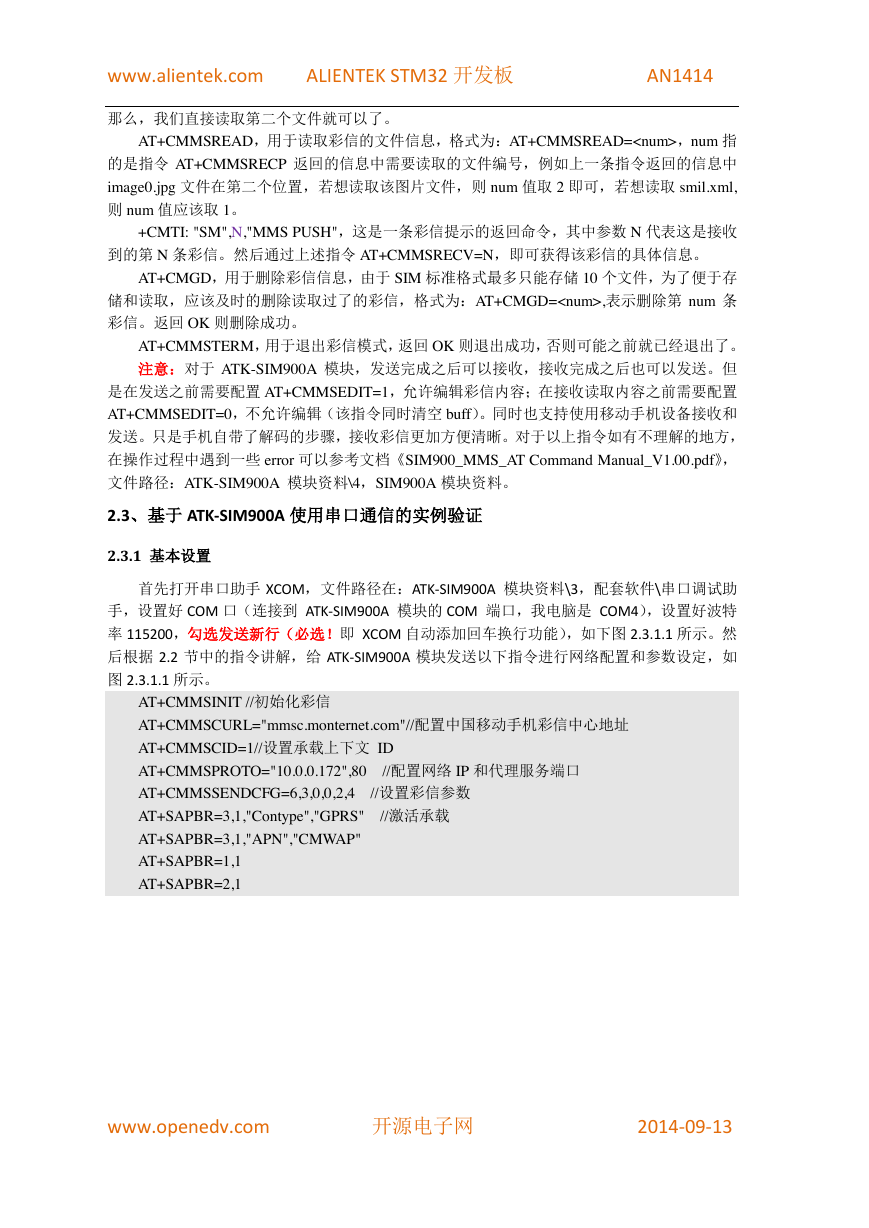

    www.alientek.com ALIENTEK STM32 开发板 AN1414 那么，我们直接读取第二个文件就可以了。 AT+CMMSREAD，用于读取彩信的文件信息，格式为：AT+CMMSREAD=，num 指 的是指令 AT+CMMSRECP 返回的信息中需要读取的文件编号，例如上一条指令返回的信息中 image0.jpg 文件在第二个位置，若想读取该图片文件，则 num 值取 2 即可，若想读取 smil.xml, 则 num 值应该取 1。 +CMTI: "SM",N,"MMS PUSH"，这是一条彩信提示的返回命令，其中参数 N 代表这是接收 到的第 N 条彩信。然后通过上述指令 AT+CMMSRECV=N，即可获得该彩信的具体信息。 AT+CMGD，用于删除彩信信息，由于 SIM 标准格式最多只能存储 10 个文件，为了便于存 储和读取，应该及时的删除读取过了的彩信，格式为：AT+CMGD=,表示删除第 num 条 彩信。返回 OK 则删除成功。 AT+CMMSTERM，用于退出彩信模式，返回 OK 则退出成功，否则可能之前就已经退出了。 注意：对于 ATK-SIM900A 模块，发送完成之后可以接收，接收完成之后也可以发送。但 是在发送之前需要配置 AT+CMMSEDIT=1，允许编辑彩信内容；在接收读取内容之前需要配置 AT+CMMSEDIT=0，不允许编辑（该指令同时清空 buff）。同时也支持使用移动手机设备接收和 发送。只是手机自带了解码的步骤，接收彩信更加方便清晰。对于以上指令如有不理解的地方， 在操作过程中遇到一些 error 可以参考文档《SIM900_MMS_AT Command Manual_V1.00.pdf》， 文件路径：ATK-SIM900A 模块资料\4，SIM900A 模块资料。 2.3、基于 ATK-SIM900A 使用串口通信的实例验证 2.3.1 基本设置 首先打开串口助手 XCOM，文件路径在：ATK-SIM900A 模块资料\3，配套软件\串口调试助 手，设置好 COM 口（连接到 ATK-SIM900A 模块的 COM 端口，我电脑是 COM4），设置好波特 率 115200，勾选发送新行（必选！即 XCOM 自动添加回车换行功能），如下图 2.3.1.1 所示。然 后根据 2.2 节中的指令讲解，给 ATK-SIM900A 模块发送以下指令进行网络配置和参数设定，如 图 2.3.1.1 所示。 AT+CMMSINIT //初始化彩信 AT+CMMSCURL="mmsc.monternet.com"//配置中国移动手机彩信中心地址 AT+CMMSCID=1//设置承载上下文 ID AT+CMMSPROTO="10.0.0.172",80 //配置网络 IP 和代理服务端口 AT+CMMSSENDCFG=6,3,0,0,2,4 //设置彩信参数 AT+SAPBR=3,1,"Contype","GPRS" //激活承载 AT+SAPBR=3,1,"APN","CMWAP" AT+SAPBR=1,1 AT+SAPBR=2,1 www.openedv.com 开源电子网 2014-09-13

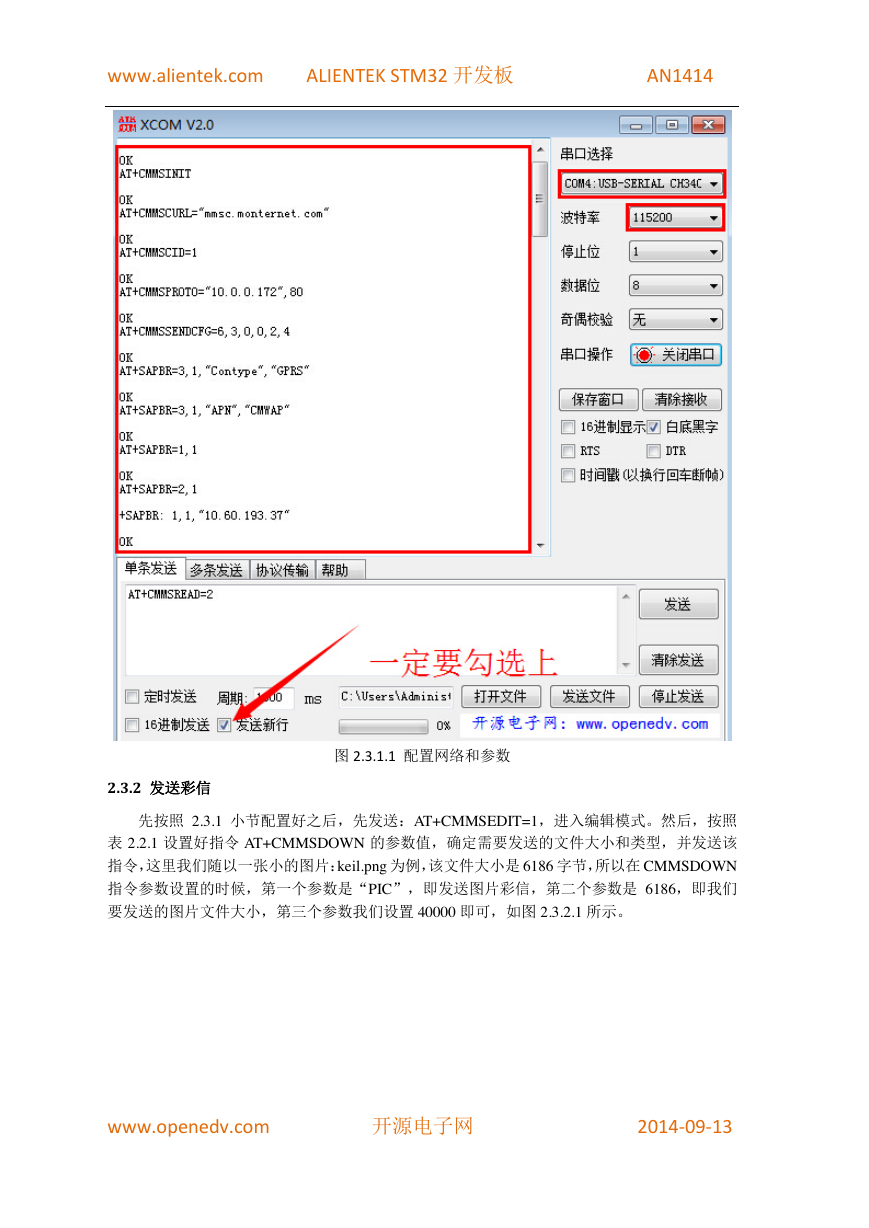

    www.alientek.com ALIENTEK STM32 开发板 AN1414 图 2.3.1.1 配置网络和参数 2.3.2 发送彩信 先按照 2.3.1 小节配置好之后，先发送：AT+CMMSEDIT=1，进入编辑模式。然后，按照 表 2.2.1 设置好指令 AT+CMMSDOWN 的参数值，确定需要发送的文件大小和类型，并发送该 指令，这里我们随以一张小的图片：keil.png 为例，该文件大小是 6186 字节，所以在 CMMSDOWN 指令参数设置的时候，第一个参数是“PIC”，即发送图片彩信，第二个参数是 6186，即我们 要发送的图片文件大小，第三个参数我们设置 40000 即可，如图 2.3.2.1 所示。 www.openedv.com 开源电子网 2014-09-13

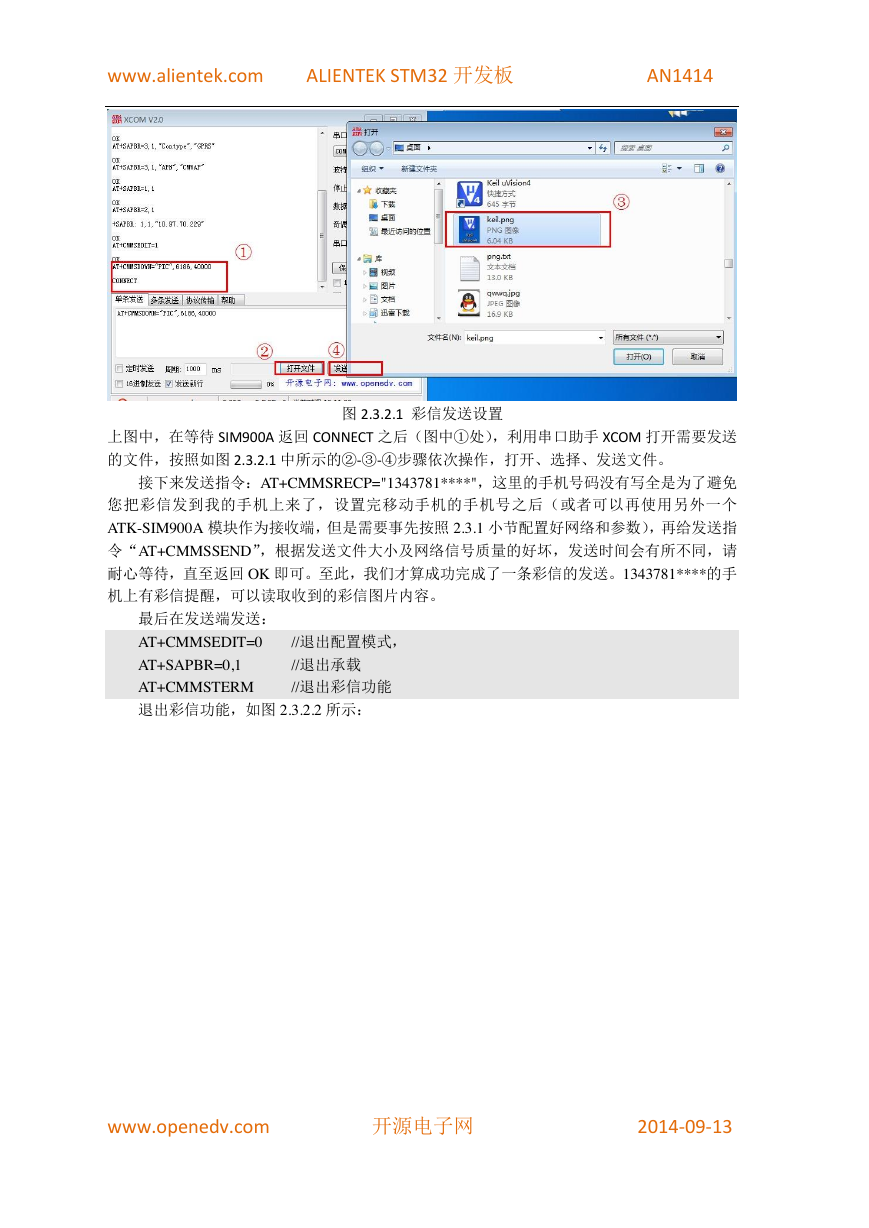

    www.alientek.com ALIENTEK STM32 开发板 AN1414 图 2.3.2.1 彩信发送设置 上图中，在等待 SIM900A 返回 CONNECT 之后（图中①处），利用串口助手 XCOM 打开需要发送 的文件，按照如图 2.3.2.1 中所示的②-③-④步骤依次操作，打开、选择、发送文件。 接下来发送指令：AT+CMMSRECP="1343781****"，这里的手机号码没有写全是为了避免 您把彩信发到我的手机上来了，设置完移动手机的手机号之后（或者可以再使用另外一个 ATK-SIM900A 模块作为接收端，但是需要事先按照 2.3.1 小节配置好网络和参数），再给发送指 令“AT+CMMSSEND”，根据发送文件大小及网络信号质量的好坏，发送时间会有所不同，请 耐心等待，直至返回 OK 即可。至此，我们才算成功完成了一条彩信的发送。1343781****的手 机上有彩信提醒，可以读取收到的彩信图片内容。 最后在发送端发送： AT+CMMSEDIT=0 AT+SAPBR=0,1 //退出配置模式， //退出承载 //退出彩信功能 AT+CMMSTERM 退出彩信功能，如图 2.3.2.2 所示： www.openedv.com 开源电子网 2014-09-13
    www.alientek.com ALIENTEK STM32 开发板 AN1414 最后，在彩信发送部分，发出的指令如下： 图 2.3.2.2 目的号码设定以及退出模式 AT+CMMSEDIT=1 AT+CMMSDOWN="PIC",6168,40000 //例程是使用 png 格式图片，参数各人因情况而定 //允许编辑 MMS AT+CMMSRECP="1343781****" AT+CMMSSEND 退出彩信功能指令如下： AT+CMMSEDIT=0 AT+SAPBR=0,1 AT+CMMSTERM 2.3.3 接收彩信 //设置目标手机号 //开始发送 //退出配置和编辑模式 //退出承载 //退出彩信功能 在接收端首先是按照 2.3.1 小节配置好网络和各个参数。然后使用移动手机（或者使用另一 个 ATK-SIM900A 模块作为发送端，按照 2.3.1 节和 2.3.2 节指令操作）发送一条格式为.png 的图 片彩信之后，接收端会有信息提示，提示收到第 N 条彩信，发送查询指令 AT+CMMSRECV=N 获 取彩信地址信息，再根据串口返回的信息，选择自己需要读取的第 N 条彩信的 M 个文件，使用 AT+CMMSREAD=M 命令来读取该文件内容即可。由于 MMS 标准版本最多可以接收 10 个文件， 为了方便存储和读取，应及时的使用指令 AT+CMGD=N 删除接收到的第 N 条彩信。实例操作如 图 2.3.3.1 所示： www.openedv.com 开源电子网 2014-09-13

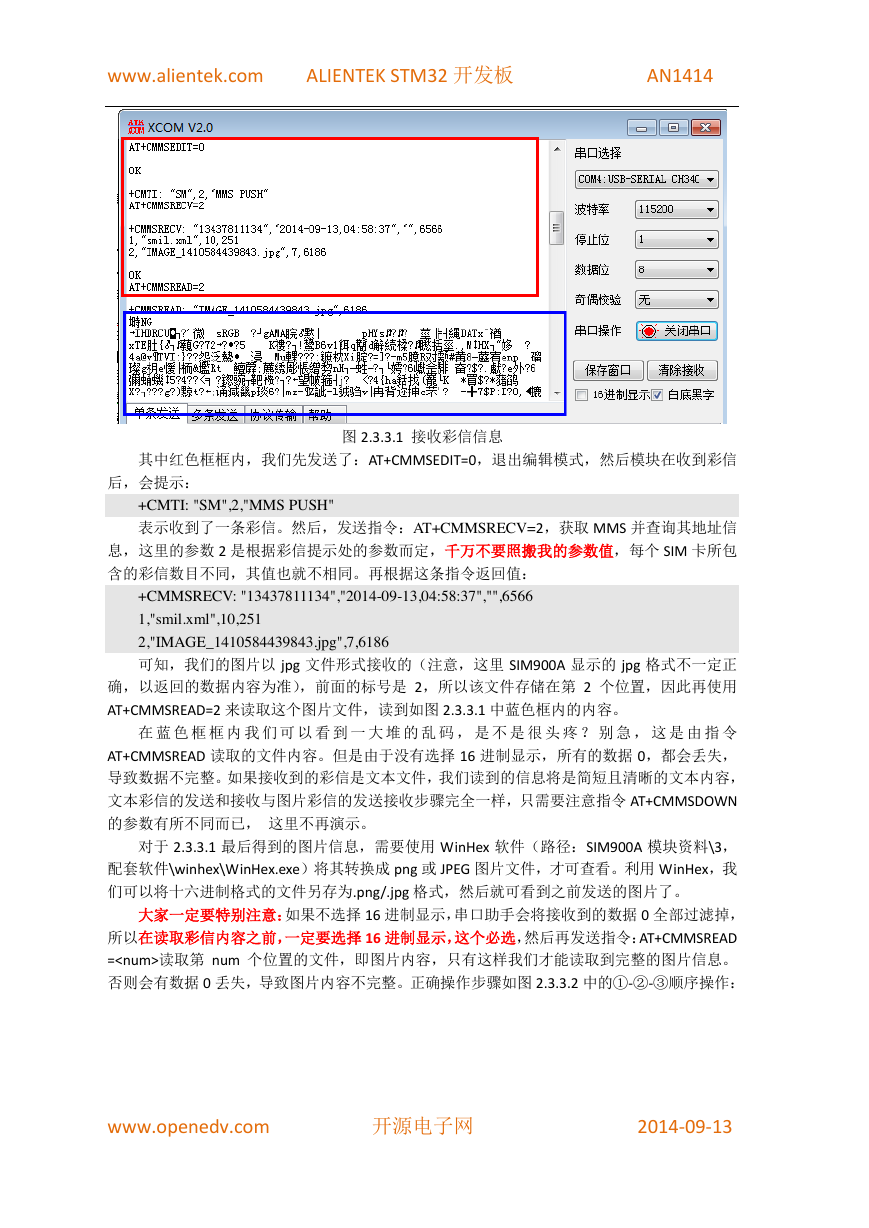

    www.alientek.com ALIENTEK STM32 开发板 AN1414 其中红色框框内，我们先发送了：AT+CMMSEDIT=0，退出编辑模式，然后模块在收到彩信 图 2.3.3.1 接收彩信信息 后，会提示： +CMTI: "SM",2,"MMS PUSH" 表示收到了一条彩信。然后，发送指令：AT+CMMSRECV=2，获取 MMS 并查询其地址信 息，这里的参数 2 是根据彩信提示处的参数而定，千万不要照搬我的参数值，每个 SIM 卡所包 含的彩信数目不同，其值也就不相同。再根据这条指令返回值： +CMMSRECV: "13437811134","2014-09-13,04:58:37","",6566 1,"smil.xml",10,251 2,"IMAGE_1410584439843.jpg",7,6186 可知，我们的图片以 jpg 文件形式接收的（注意，这里 SIM900A 显示的 jpg 格式不一定正 确，以返回的数据内容为准），前面的标号是 2，所以该文件存储在第 2 个位置，因此再使用 AT+CMMSREAD=2 来读取这个图片文件，读到如图 2.3.3.1 中蓝色框内的内容。 在 蓝 色 框 框 内 我 们 可 以 看 到 一 大 堆 的 乱 码 ， 是 不 是 很 头 疼 ？ 别 急 ， 这 是 由 指 令 AT+CMMSREAD 读取的文件内容。但是由于没有选择 16 进制显示，所有的数据 0，都会丢失， 导致数据不完整。如果接收到的彩信是文本文件，我们读到的信息将是简短且清晰的文本内容， 文本彩信的发送和接收与图片彩信的发送接收步骤完全一样，只需要注意指令 AT+CMMSDOWN 的参数有所不同而已， 这里不再演示。 对于 2.3.3.1 最后得到的图片信息，需要使用 WinHex 软件（路径：SIM900A 模块资料\3， 配套软件\winhex\WinHex.exe）将其转换成 png 或 JPEG 图片文件，才可查看。利用 WinHex，我 们可以将十六进制格式的文件另存为.png/.jpg 格式，然后就可看到之前发送的图片了。 大家一定要特别注意：如果不选择 16 进制显示，串口助手会将接收到的数据 0 全部过滤掉， 所以在读取彩信内容之前，一定要选择 16 进制显示，这个必选，然后再发送指令：AT+CMMSREAD =读取第 num 个位置的文件，即图片内容，只有这样我们才能读取到完整的图片信息。 否则会有数据 0 丢失，导致图片内容不完整。正确操作步骤如图 2.3.3.2 中的①-②-③顺序操作： www.openedv.com 开源电子网 2014-09-13

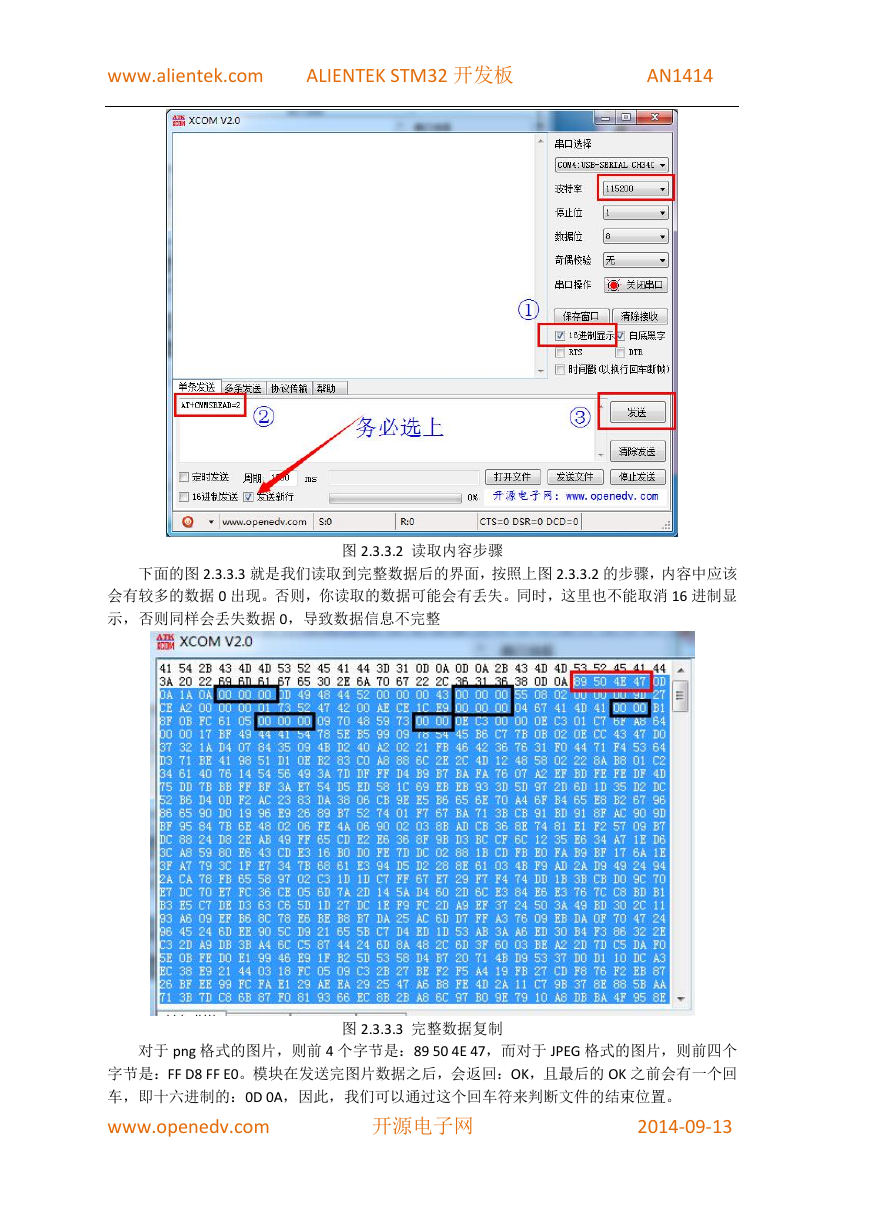

    www.alientek.com ALIENTEK STM32 开发板 AN1414 图 2.3.3.2 读取内容步骤 下面的图 2.3.3.3 就是我们读取到完整数据后的界面，按照上图 2.3.3.2 的步骤，内容中应该 会有较多的数据 0 出现。否则，你读取的数据可能会有丢失。同时，这里也不能取消 16 进制显 示，否则同样会丢失数据 0，导致数据信息不完整 图 2.3.3.3 完整数据复制 对于 png 格式的图片，则前 4 个字节是：89 50 4E 47，而对于 JPEG 格式的图片，则前四个 字节是：FF D8 FF E0。模块在发送完图片数据之后，会返回：OK，且最后的 OK 之前会有一个回 车，即十六进制的：0D 0A，因此，我们可以通过这个回车符来判断文件的结束位置。 www.openedv.com 开源电子网 2014-09-13
