    第4章 单片开关电源 第4章 单片开关电源 4.1 典型单片开关电源 4.2 同步整流技术的低压大电流开关电源 4.3 移动电子设备电源集成电路 4.4 特殊用途开关电源

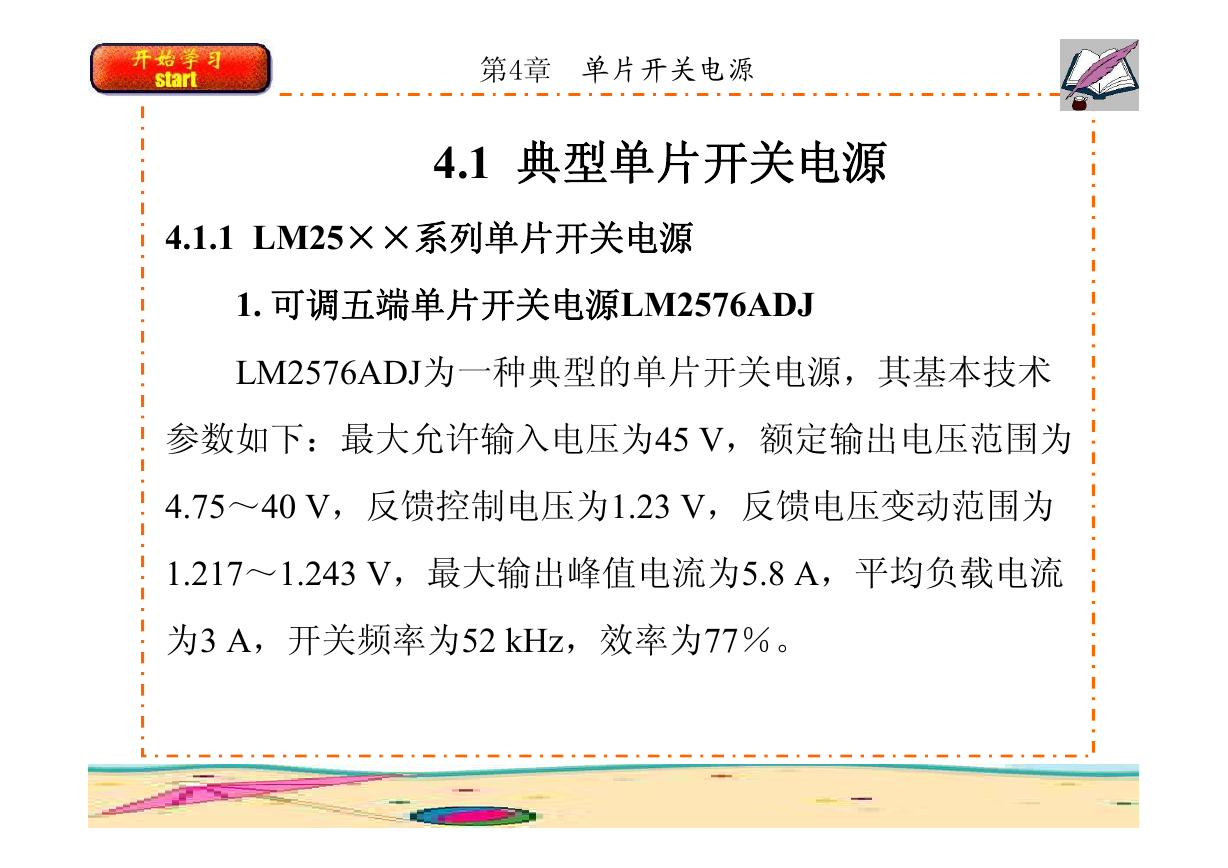

    第4章 单片开关电源 4.1 典型单片开关电源 4.1.1 LM25××系列单片开关电源 1. 可调五端单片开关电源LM2576ADJ LM2576ADJ为一种典型的单片开关电源，其基本技术 参数如下：最大允许输入电压为45 V，额定输出电压范围为 4.75～40 V，反馈控制电压为1.23 V，反馈电压变动范围为 1.217～1.243 V，最大输出峰值电流为5.8 A，平均负载电流 为3 A，开关频率为52 kHz，效率为77％。

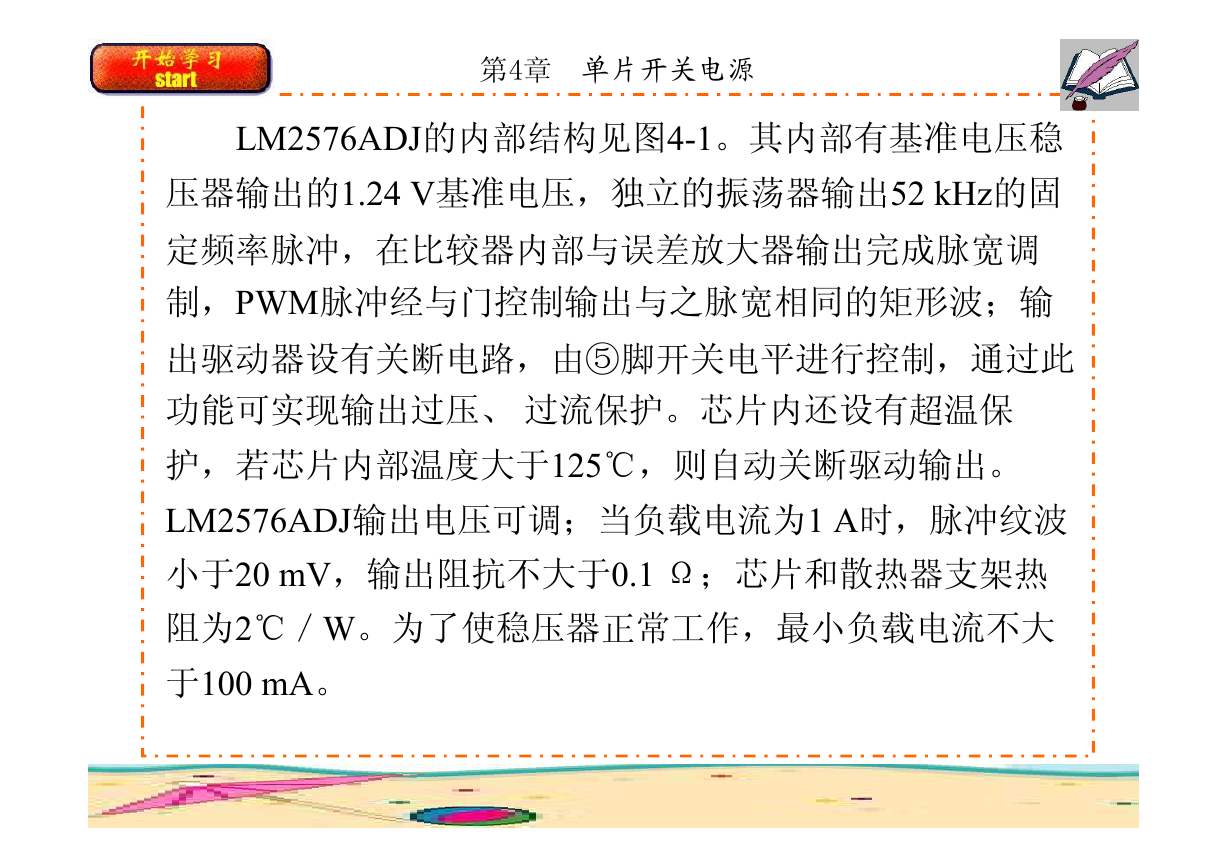

    第4章 单片开关电源 LM2576ADJ的内部结构见图4-1。其内部有基准电压稳 压器输出的1.24 V基准电压，独立的振荡器输出52 kHz的固 定频率脉冲，在比较器内部与误差放大器输出完成脉宽调 制，PWM脉冲经与门控制输出与之脉宽相同的矩形波；输 出驱动器设有关断电路，由⑤脚开关电平进行控制，通过此 功能可实现输出过压、 过流保护。芯片内还设有超温保 护，若芯片内部温度大于125℃，则自动关断驱动输出。 LM2576ADJ输出电压可调；当负载电流为1 A时，脉冲纹波 小于20 mV，输出阻抗不大于0.1 Ω；芯片和散热器支架热 阻为2℃／W。为了使稳压器正常工作，最小负载电流不大 于100 mA。

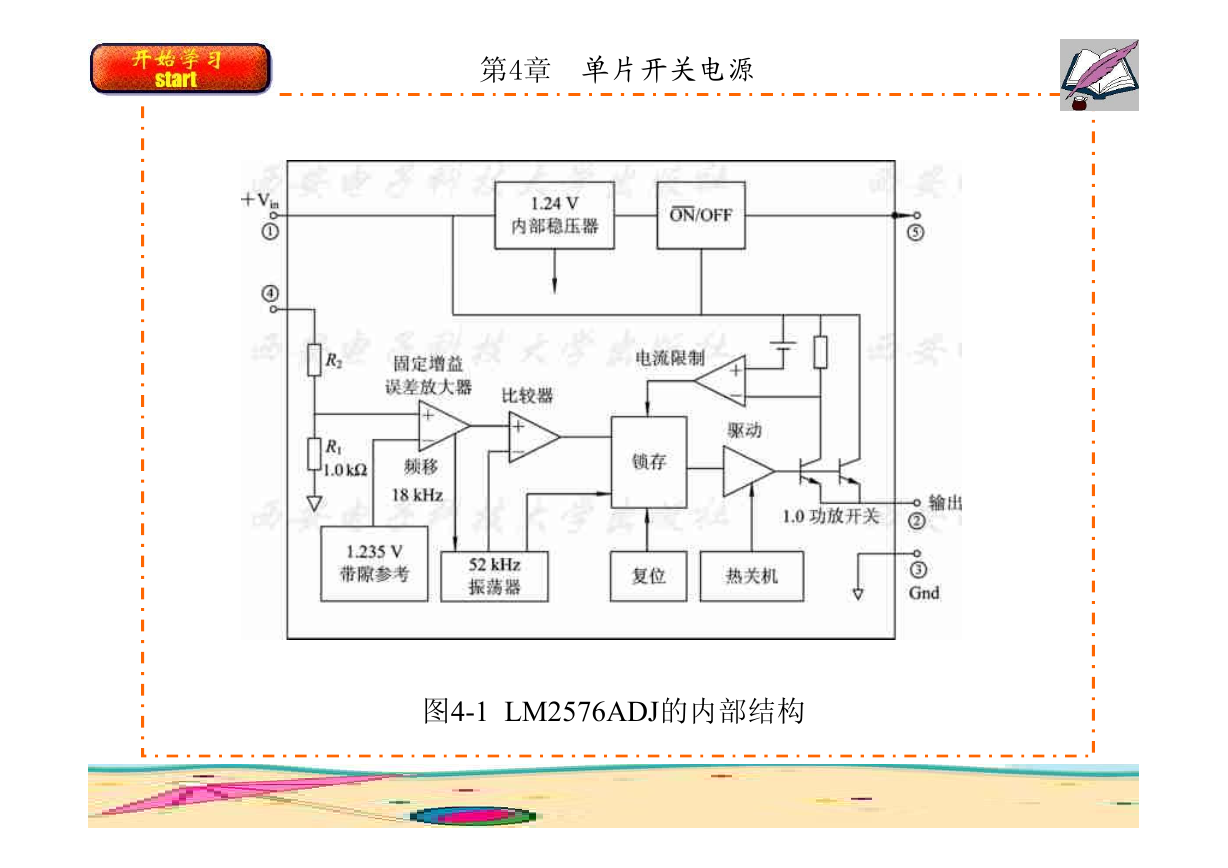

    第4章 单片开关电源 图4-1 LM2576ADJ的内部结构
    第4章 单片开关电源 2. LM2576ADJ的应用 LM2576ADJ的典型应用电路如图4-2所示。 LM2576ADJ各脚功能如下： ①脚为直流电压输入端，输入电压最高为45 V。若由低 压交流整流供电，为了避免空载时电压超出45 V，交流输入 电压应不高于32 V。 ②脚为脉冲输出端，最大输出5.8 A的调宽脉冲。在正 脉冲持续期，二极管V截止，脉冲电流向L存储磁场能量， 同时向负载提供直通电流，并向C充电。在脉冲截止期，L 释放磁场能量，产生右正左负的感应电势使V导通，继续向 C充电，并向负载提供不间断的电流。输出电压值取决于输 出脉冲的幅度和占空比。

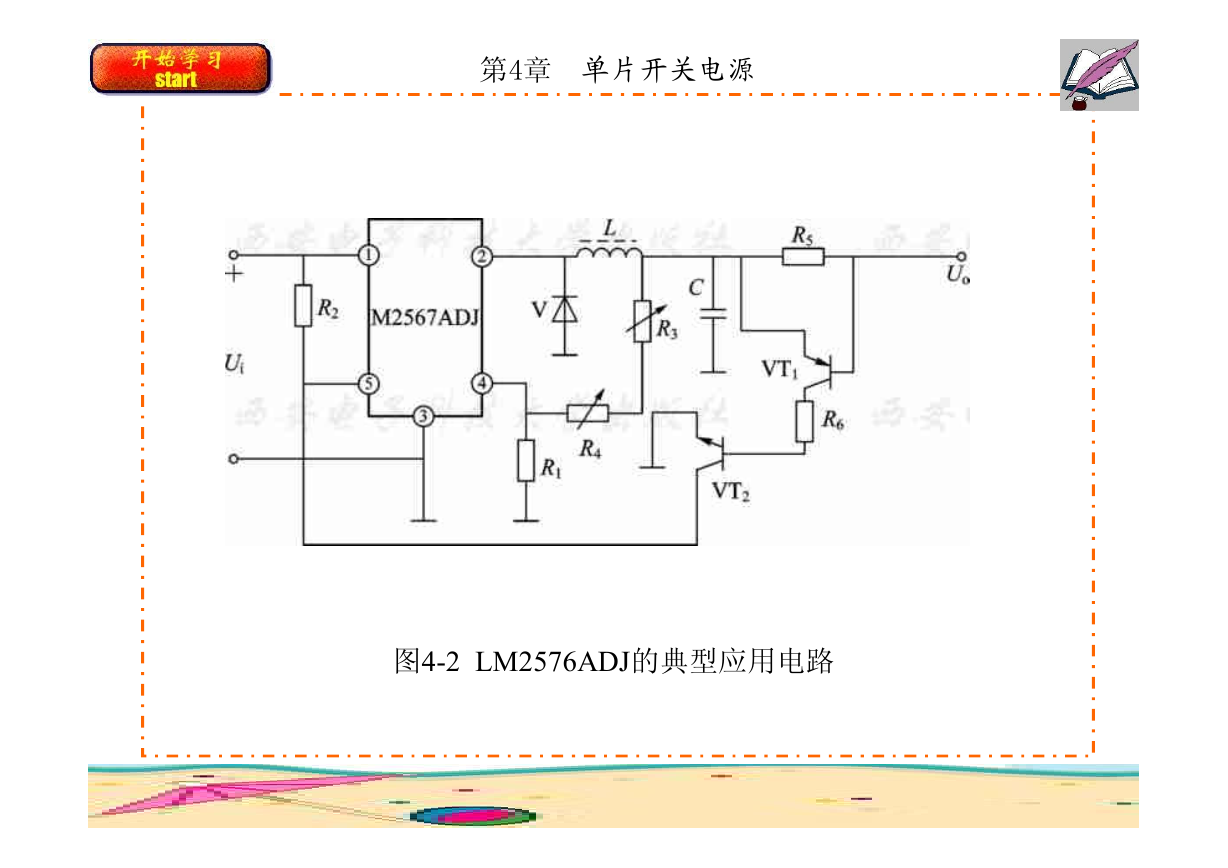

    第4章 单片开关电源 图4-2 LM2576ADJ的典型应用电路

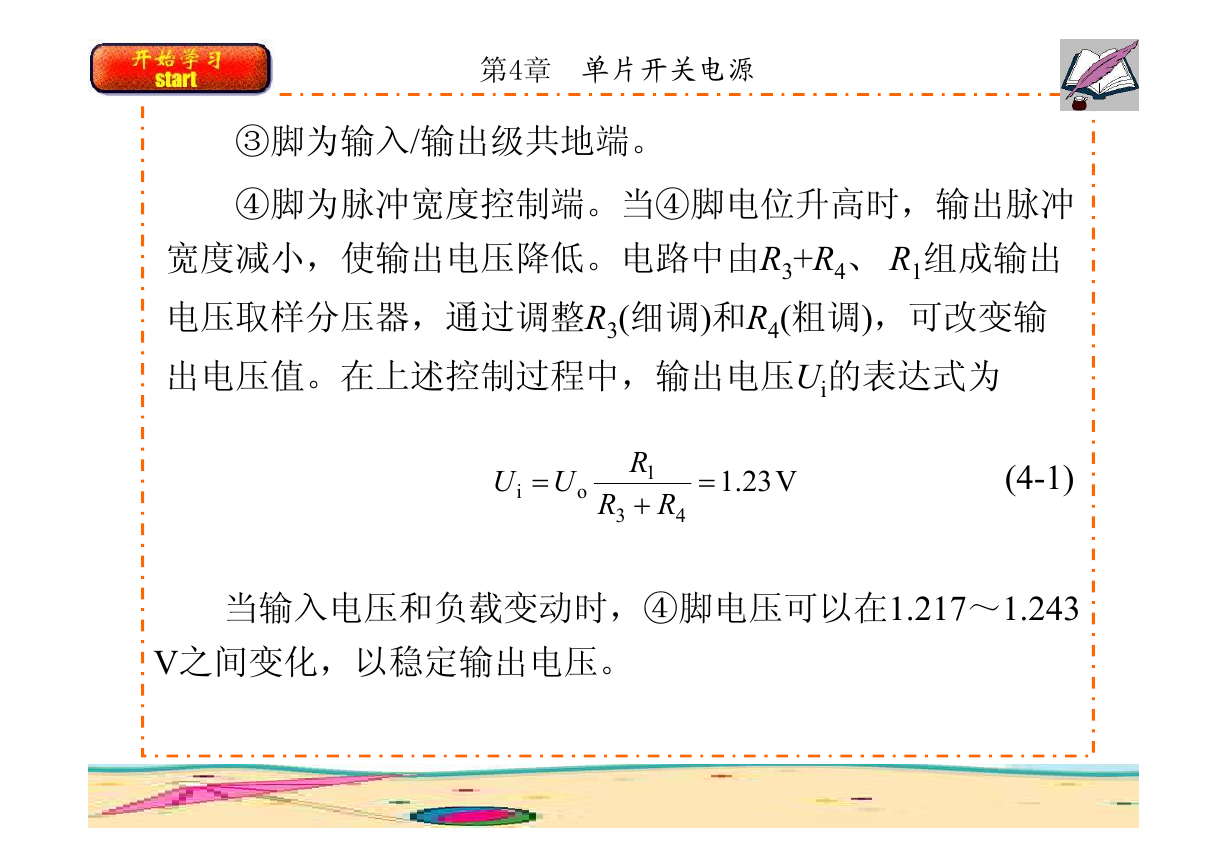

    第4章 单片开关电源 ③脚为输入/输出级共地端。 ④脚为脉冲宽度控制端。当④脚电位升高时，输出脉冲 宽度减小，使输出电压降低。电路中由R3+R4、 R1组成输出 电压取样分压器，通过调整R3(细调)和R4(粗调)，可改变输 出电压值。在上述控制过程中，输出电压Ui的表达式为 UU  i R 1  R 4 o R 3  V23.1 (4-1) 当输入电压和负载变动时，④脚电压可以在1.217～1.243 V之间变化，以稳定输出电压。
    第4章 单片开关电源 ⑤脚为待机控制端。接共地低电平时，内部脉冲输出被 关断，开关电源无输出。该电路中用此功能组成过流保护电 路，R5的值为0.22 Ω，是负载电流取样电阻。当负载电流大 于3 A时，VT1导通，其集电极输出高电平使VT2导通，⑤脚 变成低电平0.3 V，电路停止工作。在用于纹波要求较高的 情况下，可以加入LC滤波电路。由于LM2576ADJ的工作频 率较高，效率大于82％，故L的电感量不需很大。除C用大 容量电解电容以外，再并联接入一只高频特性好的无极性电 容，电容量在0.1～0.33 μF之间。
