《CC2480数据手册》(中).pdf

发布时间：2022-04-13 发布人：admin 分类：互联网 资料大小：2.57M 资料格式：pdf 举报 版权申诉
第1页 / 共47页
第2页 / 共47页
第3页 / 共47页
第4页 / 共47页
第5页 / 共47页
第6页 / 共47页
第7页 / 共47页
第8页 / 共47页
资料共47页，剩余部分请下载后查看
    应用
    描述
    主要特点
    1、缩略语
    2、参考资料
    3、绝对最大额定值
    4、工作条件
    5、电气特性
    5.1 一般特性
    5.2 RF接收部分
    5.3 射频发射部分
    5.4 32MHz晶体振荡器
    5.5 32.768kHz晶体振荡器
    5.6 32kHzRC振荡器
    5.7 16MHzRC振荡器
    5.8 频率合成器特性
    5.9 模拟温度传感器
    5.10 模数转换器
    5.11 控制AC特性
    5.12 SPI的AC特性
    5.13 端口输出的AC特性
    5.14 直流特性
    6、引脚和I/O端口的配置
    7、电路描述
    8、应用电路
    8.1 输入/输出匹配
    8.2 偏置电阻
    8.3 晶振
    8.4 稳压器
    8.5 电源去耦和滤波
    9、外设
    9.1 复位
    9.1.1上电复位和掉电检测器
    9.2 I/O端口
    9.2.1 未使用的I/O引脚
    9.2.2 低I/O供电电压
    9.2.3 通用I/O
    9.3 模数转换器
    9.3.1 模数转换器简介
    9.3.2 模数转换器操作
    9.3.2.1 模数转换器核心
    9.3.2.2 ADC输入
    9.3.2.3 模数转换器转换顺序
    9.3.2.4 模数转换器操作模式
    9.3.2.5 ADC的转换结果
    9.3.2.6 ADC的参考电压
    9.3.2.7 模数转换器转换时序
    9.4 随机数发生器
    9.4.1 简介
    9.4.2 半随机序列生成
    9.5 通用同步异步串行接口
    9.5.1 UART模式
    9.5.2 SPI模式
    9.5.2.1 从SPI操作
    9.5.3 SSN从选择引脚
    10、无线技术
    10.1 IEEE802.15.4调制格式
    10.2 解调器，符号同步器，数据判断
    10.3 帧格式
    10.4 同步头
    10.5 MAC协议数据单元
    10.6 帧校验序列
    10.7 线性IF和AGC设置
    10.8 清除信道评估
    10.9 VCO和PLL自校准
    10.9.1 VCO
    10.9.2 PLL自校准
    10.10 输入/输出匹配
    10.11 系统考虑和指南
    10.11.1 SRD规定
    10.11.2 跳频和多信道系统
    10.11.3 晶体精确性和漂移
    10.11.4 信息可靠性
    10.11.5 信息安全
    10.11.6 低成本系统
    10.11.7 电池工作系统
    10.12 PCB布局建议
    10.13 天线参考
    11、稳压器
    11.1 稳压器上电
    12、封装描述（QLP48）
    12.1 为封装（QLP48）推荐的PCB布局
    12.2 封装的热性能
    12.3 焊接信息
    12.4 托盘规格
    12.5 编带包装盘规格
    13、订货信息
    14、一般信息
    14.1 文档历史
    15、地址信息
    16、德州仪器全球技术支持

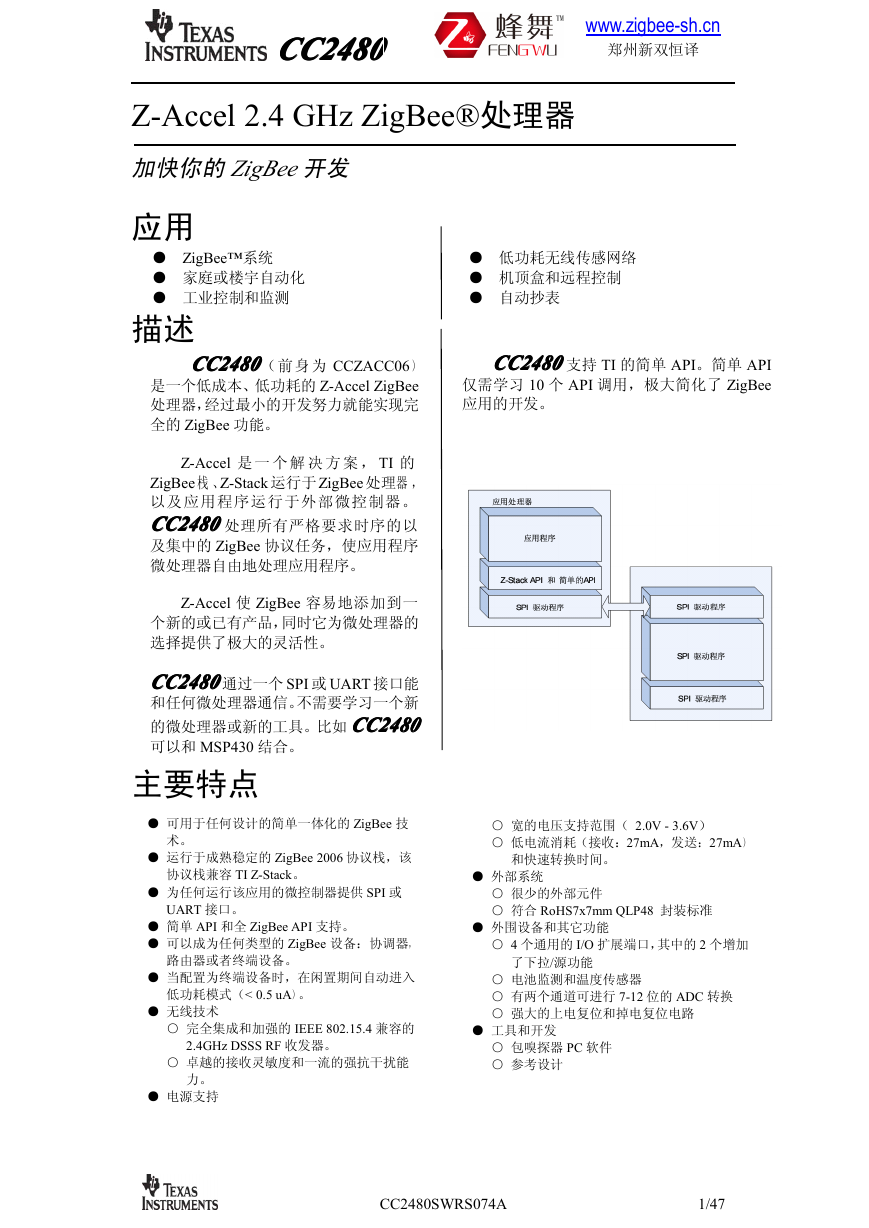

    CC2480CC2480CC2480CC2480 www.zigbee-sh.cn 郑州新双恒译 Z-Accel 2.4 GHz ZigBee®处理器 加快你的ZigBee开发 应用 ● ZigBee™系统 ● 家庭或楼宇自动化 ● 工业控制和监测 描述 CC2480CC2480CC2480CC2480（前 身 为 CCZACC06） 是一个低成本、低功耗的 Z-Accel ZigBee 处理器，经过最小的开发努力就能实现完 全的 ZigBee 功能。 Z-Accel 是 一 个 解 决 方 案 ， TI 的 ZigBee 栈 、Z-Stack 运行于ZigBee 处理器 ， 以及 应用程序运行于外部微控制器。 CC2480CC2480CC2480CC2480处理所有严格要求时序的以 及集中的 ZigBee 协议任务，使应用程序 微处理器自由地处理应用程序。 Z-Accel 使 ZigBee 容易地添加到一 个新的或已有产品，同时它为微处理器的 选择提供了极大的灵活性。 CC2480CC2480CC2480CC2480通过一个 SPI 或 UART 接口能 和任何微处理器通信。不需要学习一个新 的微处理器或新的工具。比如CC248CC248CC248CC2480000 可以和 MSP430 结合。 主要特点 ● 可用于任何设计的简单一体化的 ZigBee 技 术。 ● 运行于成熟稳定的 ZigBee 2006 协议栈，该 协议栈兼容 TI Z-Stack。 ● 为任何运行该应用的微控制器提供 SPI 或 UART 接口。 ● 简单 API 和全 ZigBee API 支持。 ● 可以成为任何类型的 ZigBee 设备：协调器， 路由器或者终端设备。 ● 当配置为终端设备时，在闲置期间自动进入 低功耗模式（< 0.5 uA）。 ● 无线技术 ○ 完全集成和加强的 IEEE 802.15.4 兼容的 2.4GHz DSSS RF 收发器。 ○ 卓越的接收灵敏度和一流的强抗干扰能 力。 ● 电源支持 ● 低功耗无线传感网络 ● 机顶盒和远程控制 ● 自动抄表 CC2480CC2480CC2480CC2480支持 TI 的简单 API。简单 API 仅需学习 10 个 API 调用，极大简化了 ZigBee 应用的开发。 ○ 宽的电压支持范围（ 2.0V - 3.6V） ○ 低电流消耗（接收：27mA，发送：27mA） 和快速转换时间。 ● 外部系统 ○ 很少的外部元件 ○ 符合 RoHS7x7mm QLP48 封装标准 ● 外围设备和其它功能 ○ 4 个通用的 I/O 扩展端口，其中的 2 个增加 了下拉/源功能 ○ 电池监测和温度传感器 ○ 有两个通道可进行 7-12 位的 ADC 转换 ○ 强大的上电复位和掉电复位电路 ● 工具和开发 ○ 包嗅探器 PC 软件 ○ 参考设计 CC2480SWRS074A 1/47

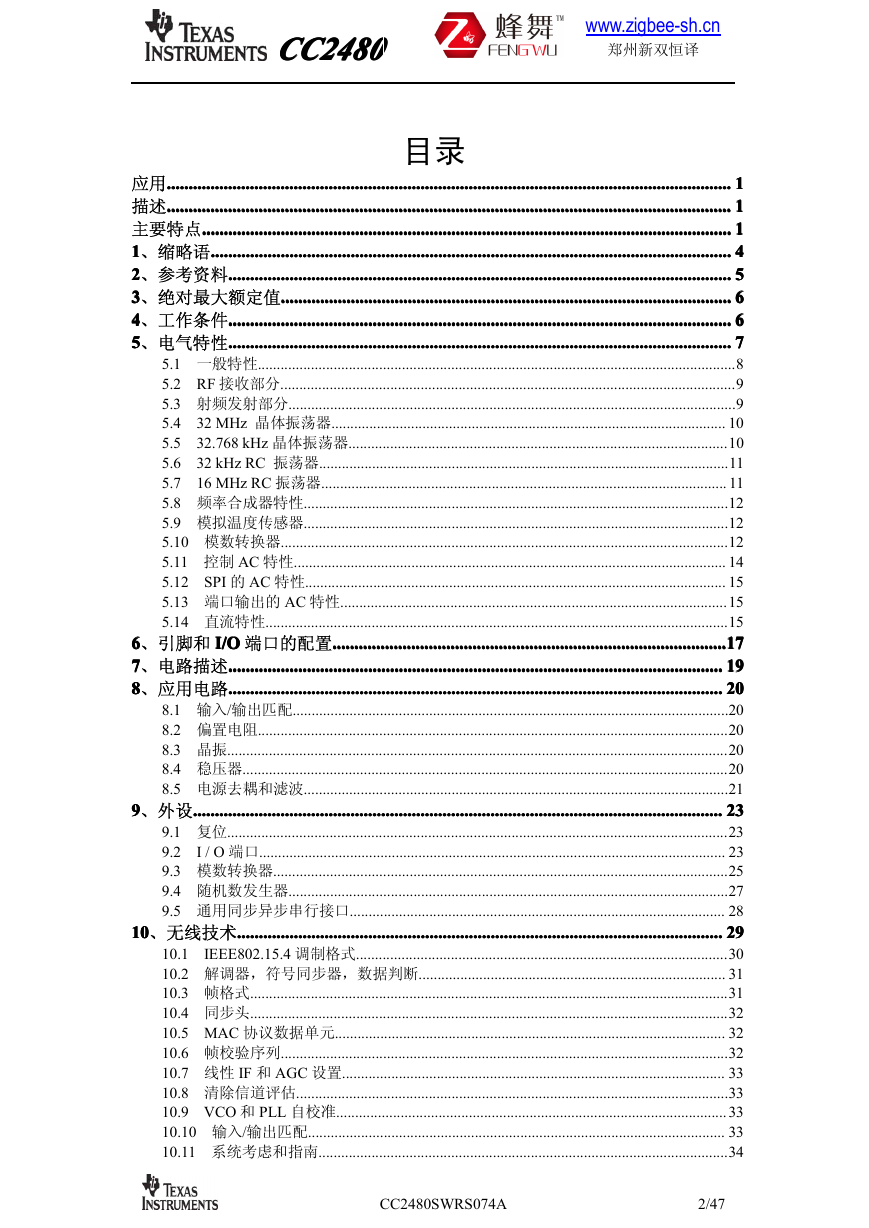

    CC2480CC2480CC2480CC2480 www.zigbee-sh.cn 郑州新双恒译 目录 应用.................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................... 1111 描述.................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................... 1111 主要特点.................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................... 1111 1111、缩略语............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ 4444 2222、参考资料............................................................................................................................................................................................................................................................................................................................................................................................................................................................................ 5555 3333、绝对最大额定值............................................................................................................................................................................................................................................................................................................................................................................................................................ 6666 4444、工作条件............................................................................................................................................................................................................................................................................................................................................................................................................................................................................ 6666 5555、电气特性............................................................................................................................................................................................................................................................................................................................................................................................................................................................................ 7777 5.1 一般特性..............................................................................................................................8 5.2 RF 接收部分........................................................................................................................9 5.3 射频发射部分......................................................................................................................9 5.4 32 MHz 晶体振荡器........................................................................................................ 10 5.5 32.768 kHz 晶体振荡器....................................................................................................10 5.6 32 kHz RC 振荡器............................................................................................................11 5.7 16 MHz RC 振荡器........................................................................................................... 11 5.8 频率合成器特性................................................................................................................12 5.9 模拟温度传感器................................................................................................................12 5.10 模数转换器......................................................................................................................12 5.11 控制 AC 特性.................................................................................................................. 14 5.12 SPI 的 AC 特性............................................................................................................... 15 5.13 端口输出的 AC 特性......................................................................................................15 5.14 直流特性..........................................................................................................................15 6666、引脚和 I/OI/OI/OI/O 端口的配置........................................................................................................................................................................................................................................................................................................................................................................17171717 7777、电路描述.................................................................................................................................................................................................................................................................................................................................................................................................................................................................... 19191919 8888、应用电路.................................................................................................................................................................................................................................................................................................................................................................................................................................................................... 20202020 8.1 输入/输出匹配...................................................................................................................20 8.2 偏置电阻............................................................................................................................20 8.3 晶振....................................................................................................................................20 8.4 稳压器................................................................................................................................20 8.5 电源去耦和滤波................................................................................................................21 9999、外设.................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................... 23232323 9.1 复位....................................................................................................................................23 9.2 I / O 端口........................................................................................................................... 23 9.3 模数转换器........................................................................................................................25 9.4 随机数发生器....................................................................................................................27 9.5 通用同步异步串行接口................................................................................................... 28 10101010、无线技术............................................................................................................................................................................................................................................................................................................................................................................................................................................................ 29292929 10.1 IEEE802.15.4 调制格式..................................................................................................30 10.2 解调器，符号同步器，数据判断................................................................................. 31 10.3 帧格式..............................................................................................................................31 10.4 同步头..............................................................................................................................32 10.5 MAC 协议数据单元....................................................................................................... 32 10.6 帧校验序列......................................................................................................................32 10.7 线性 IF 和 AGC 设置..................................................................................................... 33 10.8 清除信道评估..................................................................................................................33 10.9 VCO 和 PLL 自校准.......................................................................................................33 10.10 输入/输出匹配.............................................................................................................. 33 10.11 系统考虑和指南............................................................................................................34 CC2480SWRS074A 2/47

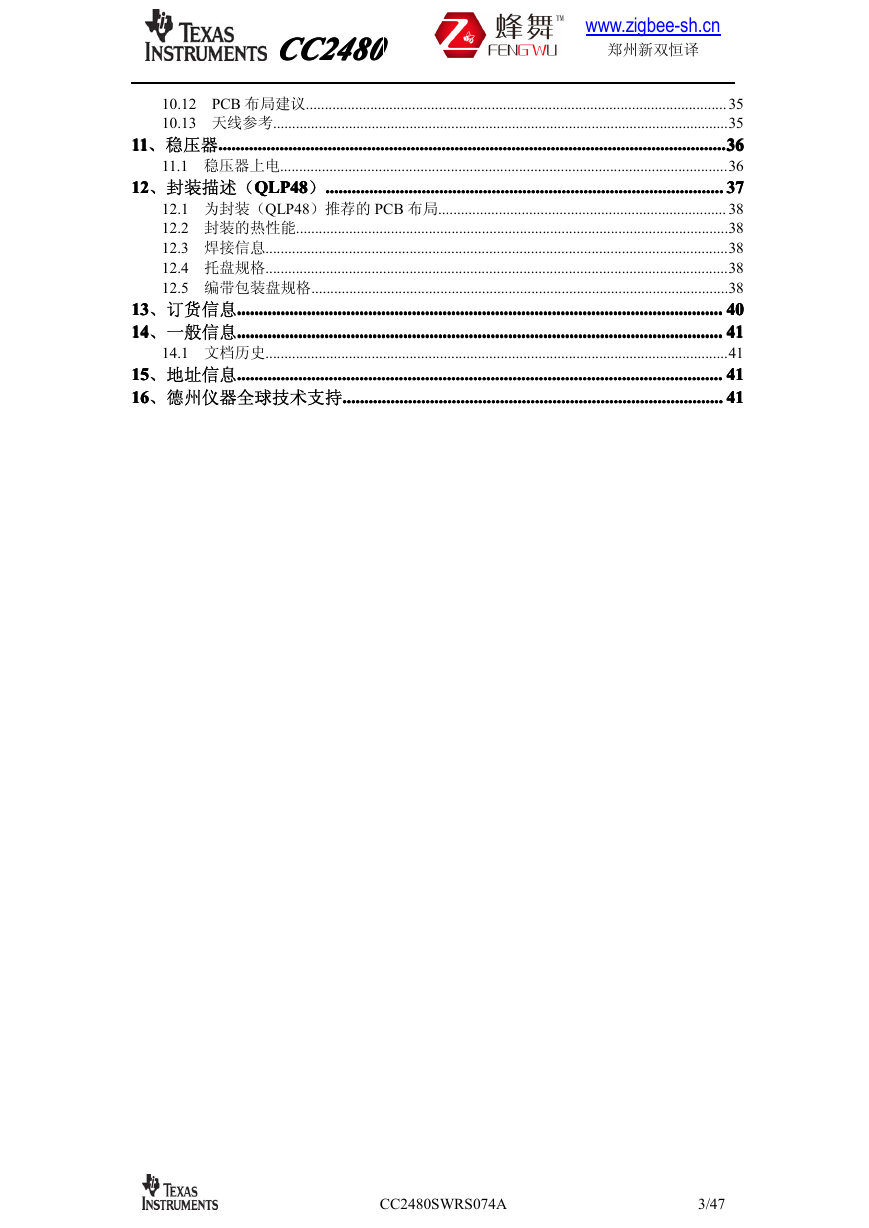

    CC2480CC2480CC2480CC2480 www.zigbee-sh.cn 郑州新双恒译 10.12 PCB 布局建议...............................................................................................................35 10.13 天线参考........................................................................................................................35 11111111、稳压器................................................................................................................................................................................................................................................................................................................................................................................................................................................................................36363636 11.1 稳压器上电......................................................................................................................36 12121212、封装描述（QLP48 QLP48 QLP48）............................................................................................................................................................................................................................................................................................................................................................................ 37373737 QLP48 12.1 为封装（QLP48）推荐的 PCB 布局............................................................................ 38 12.2 封装的热性能..................................................................................................................38 12.3 焊接信息..........................................................................................................................38 12.4 托盘规格..........................................................................................................................38 12.5 编带包装盘规格..............................................................................................................38 13131313、订货信息............................................................................................................................................................................................................................................................................................................................................................................................................................................................ 40404040 14141414、一般信息............................................................................................................................................................................................................................................................................................................................................................................................................................................................ 41414141 14.1 文档历史..........................................................................................................................41 15151515、地址信息............................................................................................................................................................................................................................................................................................................................................................................................................................................................ 41414141 16161616、德州仪器全球技术支持............................................................................................................................................................................................................................................................................................................................................................ 41414141 CC2480SWRS074A 3/47

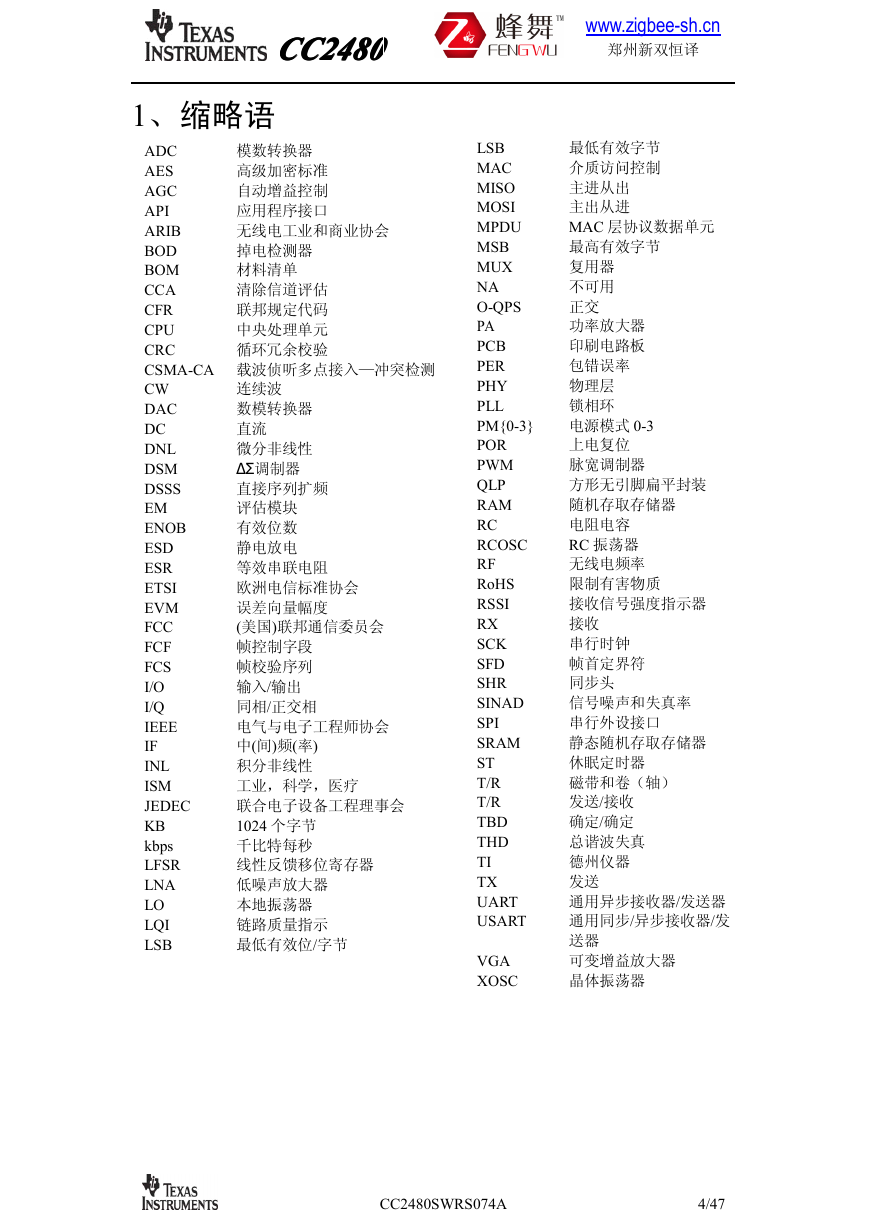

    CC2480CC2480CC2480CC2480 www.zigbee-sh.cn 郑州新双恒译 1、缩略语 模数转换器 高级加密标准 自动增益控制 应用程序接口 无线电工业和商业协会 掉电检测器 材料清单 清除信道评估 联邦规定代码 中央处理单元 循环冗余校验 ADC AES AGC API ARIB BOD BOM CCA CFR CPU CRC CSMA-CA 载波侦听多点接入—冲突检测 CW DAC DC DNL DSM DSSS EM ENOB ESD ESR ETSI EVM FCC FCF FCS I/O I/Q IEEE IF INL ISM JEDEC KB kbps LFSR LNA LO LQI LSB 连续波 数模转换器 直流 微分非线性 ΔΣ调制器 直接序列扩频 评估模块 有效位数 静电放电 等效串联电阻 欧洲电信标准协会 误差向量幅度 (美国)联邦通信委员会 帧控制字段 帧校验序列 输入/输出 同相/正交相 电气与电子工程师协会 中(间)频(率) 积分非线性 工业，科学，医疗 联合电子设备工程理事会 1024 个字节 千比特每秒 线性反馈移位寄存器 低噪声放大器 本地振荡器 链路质量指示 最低有效位/字节 LSB MAC MISO MOSI MPDU MSB MUX NA O-QPS PA PCB PER PHY PLL PM{0-3} POR PWM QLP RAM RC RCOSC RF RoHS RSSI RX SCK SFD SHR SINAD SPI SRAM ST T/R T/R TBD THD TI TX UART USART VGA XOSC 最低有效字节 介质访问控制 主进从出 主出从进 MAC 层协议数据单元 最高有效字节 复用器 不可用 正交 功率放大器 印刷电路板 包错误率 物理层 锁相环 电源模式 0-3 上电复位 脉宽调制器 方形无引脚扁平封装 随机存取存储器 电阻电容 RC 振荡器 无线电频率 限制有害物质 接收信号强度指示器 接收 串行时钟 帧首定界符 同步头 信号噪声和失真率 串行外设接口 静态随机存取存储器 休眠定时器 磁带和卷（轴） 发送/接收 确定/确定 总谐波失真 德州仪器 发送 通用异步接收器/发送器 通用同步/异步接收器/发 送器 可变增益放大器 晶体振荡器 CC2480SWRS074A 4/47

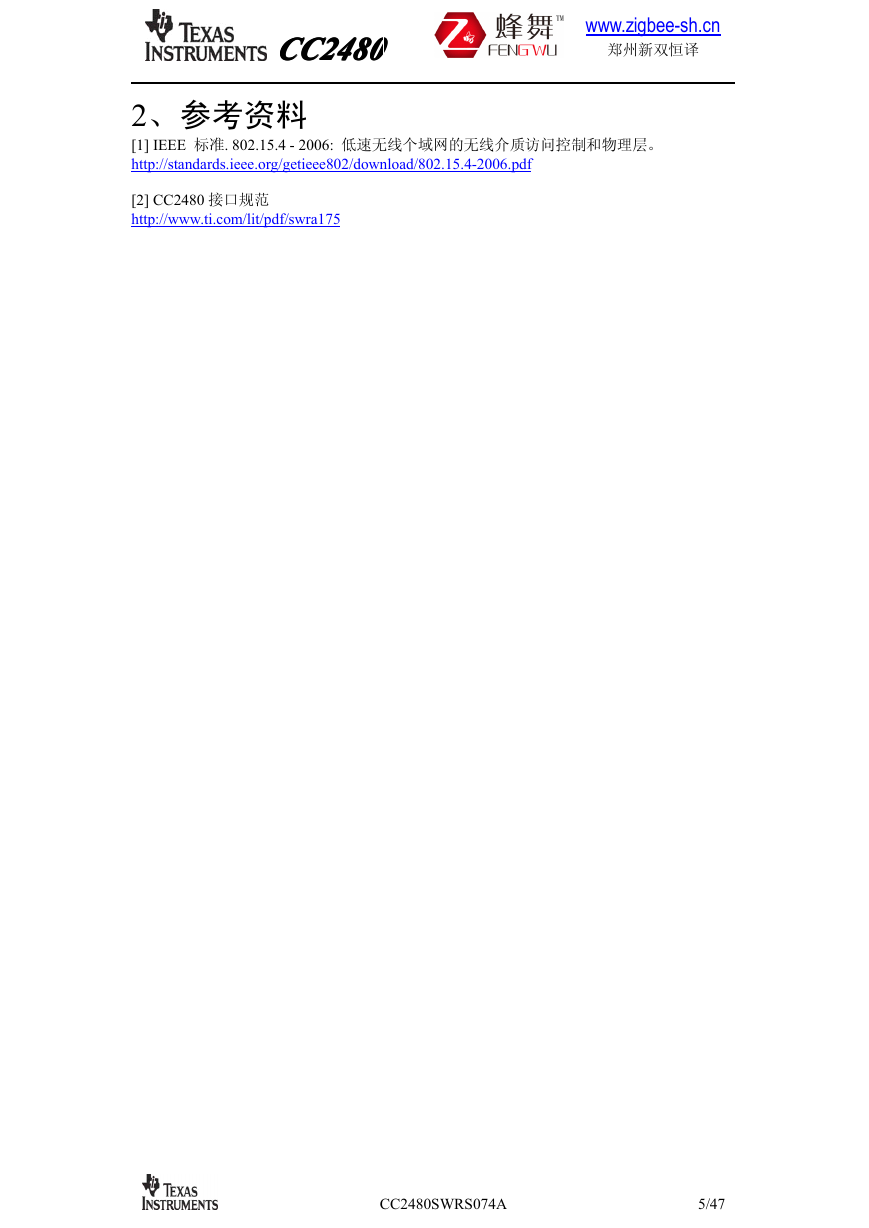

    CC2480CC2480CC2480CC2480 www.zigbee-sh.cn 郑州新双恒译 2、参考资料 [1] IEEE 标准. 802.15.4 - 2006: 低速无线个域网的无线介质访问控制和物理层。 http://standards.ieee.org/getieee802/download/802.15.4-2006.pdf [2] CC2480 接口规范 http://www.ti.com/lit/pdf/swra175 CC2480SWRS074A 5/47
    CC2480CC2480CC2480CC2480 3、绝对最大额定值 www.zigbee-sh.cn 郑州新双恒译 在任何情况下都必须遵守表 1 中给出的绝对最大额定值。超过一项或多项限制值可能会 造 成设备的永久性损坏。 表 1：绝对最大额定值 参数 最小值 最大值 单位 条件 –0.3 –0.3 –0.3 –50 供 电 电 压 , VDD 任何数字引脚 上的电压 电压1.8V的引 脚(引脚22、25 - 40和42) 输入射频强度 储存温度范围 回流焊温度 静电防护 3.9 VDD+0.3, max3.9 2.0 10 150 260 <500 700 200 V V V dBm ℃ ℃ V V V 所有电源引脚必须具有相同 的电压 设备没有被编程。 根据IPC/JEDEC J-STD-020C RF 焊 盘 (RF_P ， RF_N ， AVDD_RF1，和 AVDD_RF2)， 根 据 人 体 模 型 ， JEDEC STD22，方法 A114 所有其它的焊盘，根据人体模 型，JEDEC STD22，方法A114 根据充电器件型号，符合 JEDEC标准22，方法C101 警告！静电敏感器件，为了防止永久性损坏， 用手触摸器件应有预防措施。 4、工作条件 cc2480 的工作条件已列在表 2 中。 表 2：工作条件 参数 工作环境的温度范围，TA 最小值 最大值 单位 °C - 40 85 条件 工作电压 2.0 3.6 V 无线部分供电引脚必须接片上 调整出的1.8V电压 CC2480SWRS074A 6/47

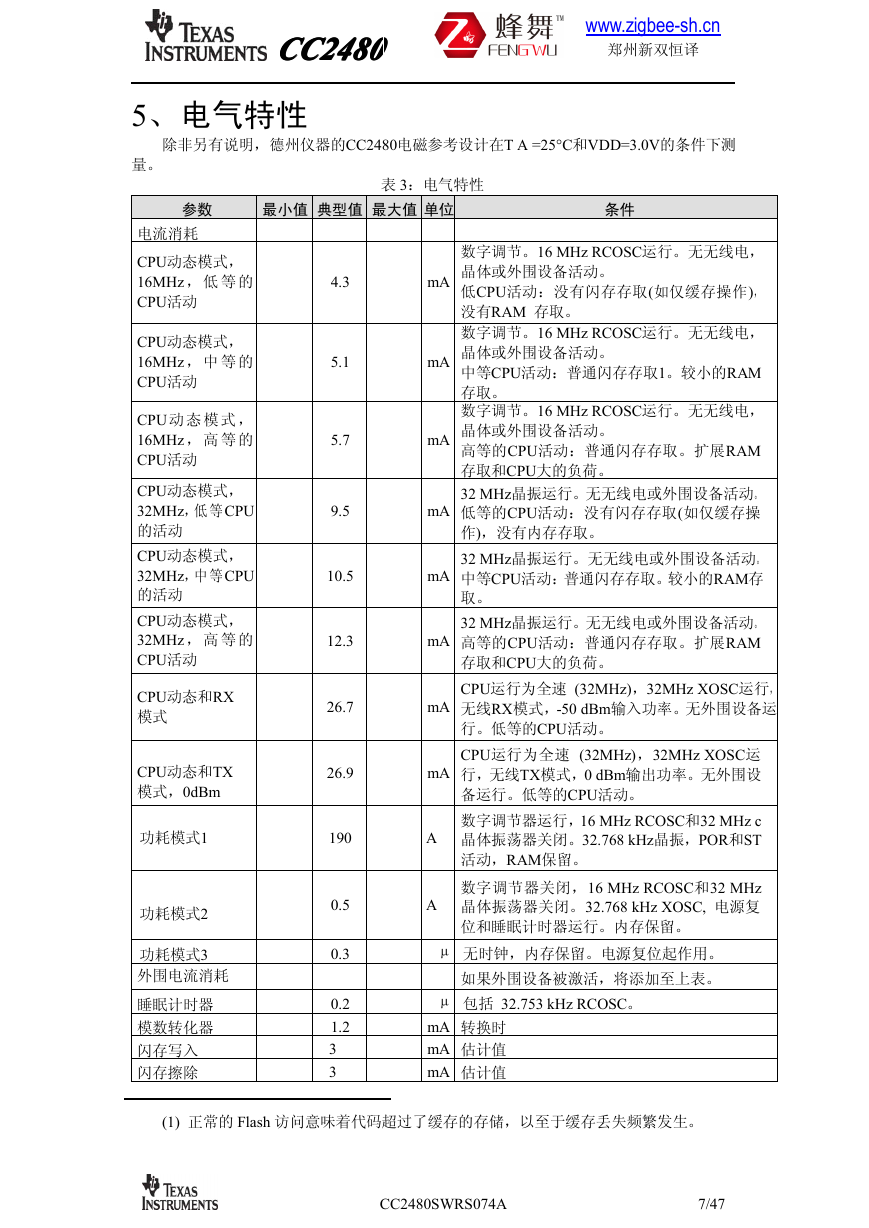

    CC2480CC2480CC2480CC2480 www.zigbee-sh.cn 郑州新双恒译 5、电气特性 除非另有说明，德州仪器的CC2480电磁参考设计在T A =25°C和VDD=3.0V的条件下测 量。 表 3：电气特性 参数 最小值 典型值 最大值 单位 条件 电流消耗 CPU动态模式， 16MHz ， 低 等 的 CPU活动 CPU动态模式， 16MHz ， 中 等 的 CPU活动 CPU 动 态 模 式 ， 16MHz ， 高 等 的 CPU活动 CPU动态模式， 32MHz，低 等CPU 的活动 CPU动态模式， 32MHz，中 等CPU 的活动 CPU动态模式， 32MHz ， 高 等 的 CPU活动 CPU动态和RX 模式 CPU动态和TX 模式，0dBm 功耗模式1 功耗模式2 功耗模式3 外围电流消耗 睡眠计时器 模数转化器 闪存写入 闪存擦除 4.3 5.1 5.7 9.5 10.5 12.3 26.7 26.9 190 0.5 0.3 0.2 1.2 3 3 mA mA mA mA mA mA mA mA A A µ A µ A 数字调节。16 MHz RCOSC运行。无无线电， 晶体或外围设备活动。 低CPU活动：没有闪存存取(如仅缓存操作)， 没有RAM 存取。 数字调节。16 MHz RCOSC运行。无无线电， 晶体或外围设备活动。 中等CPU活动：普通闪存存取1。较小的RAM 存取。 数字调节。16 MHz RCOSC运行。无无线电， 晶体或外围设备活动。 高等的CPU活动：普通闪存存取。扩展RAM 存取和CPU大的负荷。 32 MHz晶振运行。无无线电或外围设备活动。 低等的CPU活动：没有闪存存取(如仅缓存操 作)，没有内存存取。 32 MHz晶振运行。无无线电或外围设备活动。 中等CPU活动：普通闪存存取。较小的RAM存 取。 32 MHz晶振运行。无无线电或外围设备活动。 高等的CPU活动：普通闪存存取。扩展RAM 存取和CPU大的负荷。 CPU运行为全速 (32MHz)，32MHz XOSC运行， 无线RX模式，-50 dBm输入功率。无外围设备运 行。低等的CPU活动。 CPU运行为全速 (32MHz)，32MHz XOSC运 行，无线TX模式，0 dBm输出功率。无外围设 备运行。低等的CPU活动。 数字调节器运行，16 MHz RCOSC和32 MHz c 晶体振荡器关闭。32.768 kHz晶振，POR和ST 活动，RAM保留。 数字调节器关闭，16 MHz RCOSC和32 MHz 晶体振荡器关闭。32.768 kHz XOSC, 电源复 位和睡眠计时器运行。内存保留。 无时钟，内存保留。电源复位起作用。 如果外围设备被激活，将添加至上表。 包括 32.753 kHz RCOSC。 mA 转换时 mA 估计值 mA 估计值 (1) 正常的 Flash 访问意味着代码超过了缓存的存储，以至于缓存丢失频繁发生。 CC2480SWRS074A 7/47
    CC2480CC2480CC2480CC2480 www.zigbee-sh.cn 郑州新双恒译 5.1 一般特性 参数 最小值 典型值 最大值 单位 条件/注意 表 4：一般特性 唤醒与定时 功耗模式1→功耗 模式0 功耗模式2或3→功 耗模式0 活动的→TX或 RX。32MHz XOSC 初始关闭。稳压器 初始关闭。 活动的→TX 或RX，稳压器最初 关闭。 活动→RX或TX RX/TX转变 无线部分 RF频率范围 无线电比特率 射频芯片率 4.1 120 525 320 192 192 s s s s s µ s 2400 2483.5 MHz 250 2.0 数字调节器运行，16 MHz RCOSC 和 32MHz 晶 振 关 闭 。 16MHz RCOSC启动 数字调节器关闭，16MHz RCOSC 和32MHz晶体振荡器关闭，启动 调节器和16MHz RCOSC。 从功耗模式0下无线部分使能到 TX或RX开始的时间。包括稳压 器和并行的晶振的启动。晶振的 ESR = 16Ω 。 从功耗模式0下无线部分使能到 TX或RX开始的时间。包括稳压器 的启动。 无线部分已启用。直到RX或TX 开始的时间。 1MHz步进编程，依照[1]的信道 间5MHz。 通过[1]来界定。 kbps MChip/s 通过[1]来界定。 CC2480SWRS074A 8/47
