基于S7-300,400 以太网通讯模块CP Modbus TCP 通讯快速入门.pdf

发布时间：2022-04-12 发布人：admin 分类：互联网资料大小：1.40M 资料格式：pdf 举报版权申诉

第1页 / 共28页

第2页 / 共28页

第3页 / 共28页

第4页 / 共28页

第5页 / 共28页

第6页 / 共28页

第7页 / 共28页

第8页 / 共28页

EBN工业通信联盟.pdf

基于S7-300,400 以太网通讯模块CP Modbus TCP 通讯快速入门.pdf

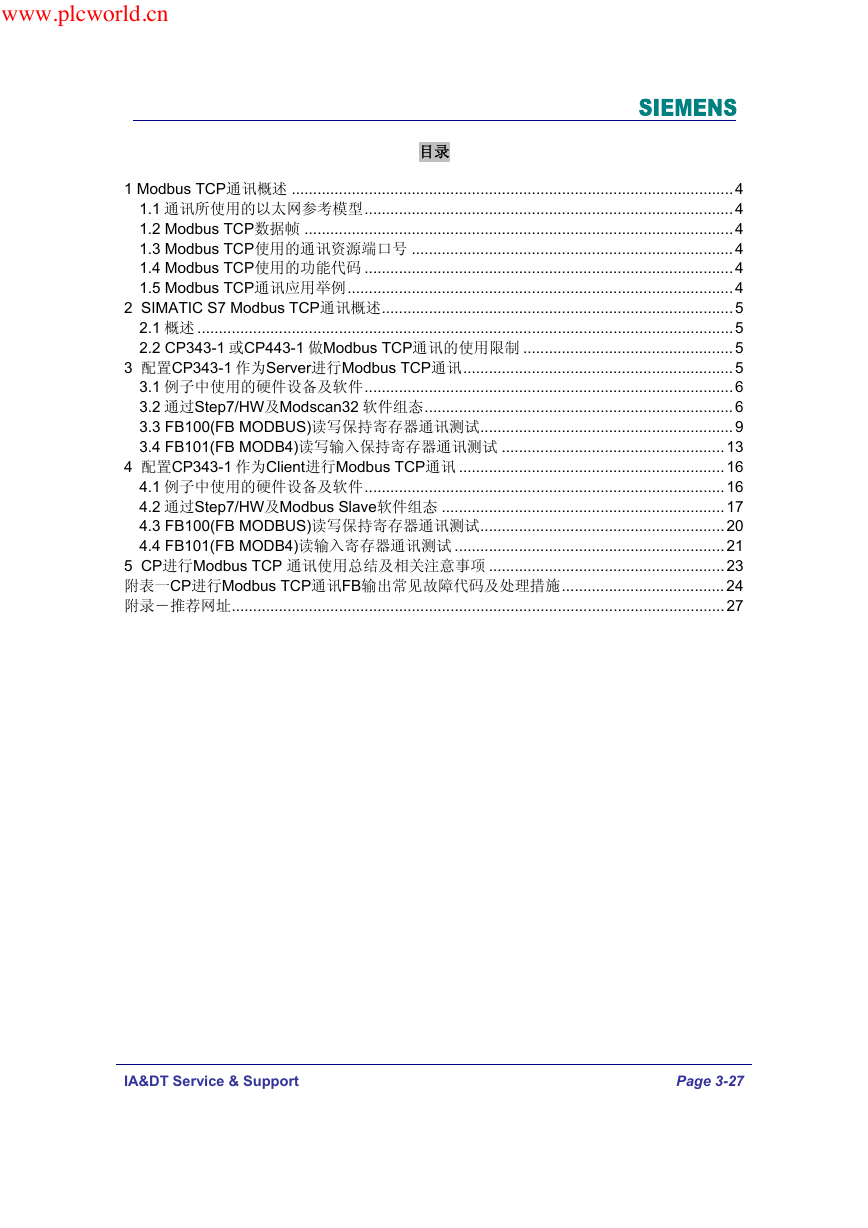

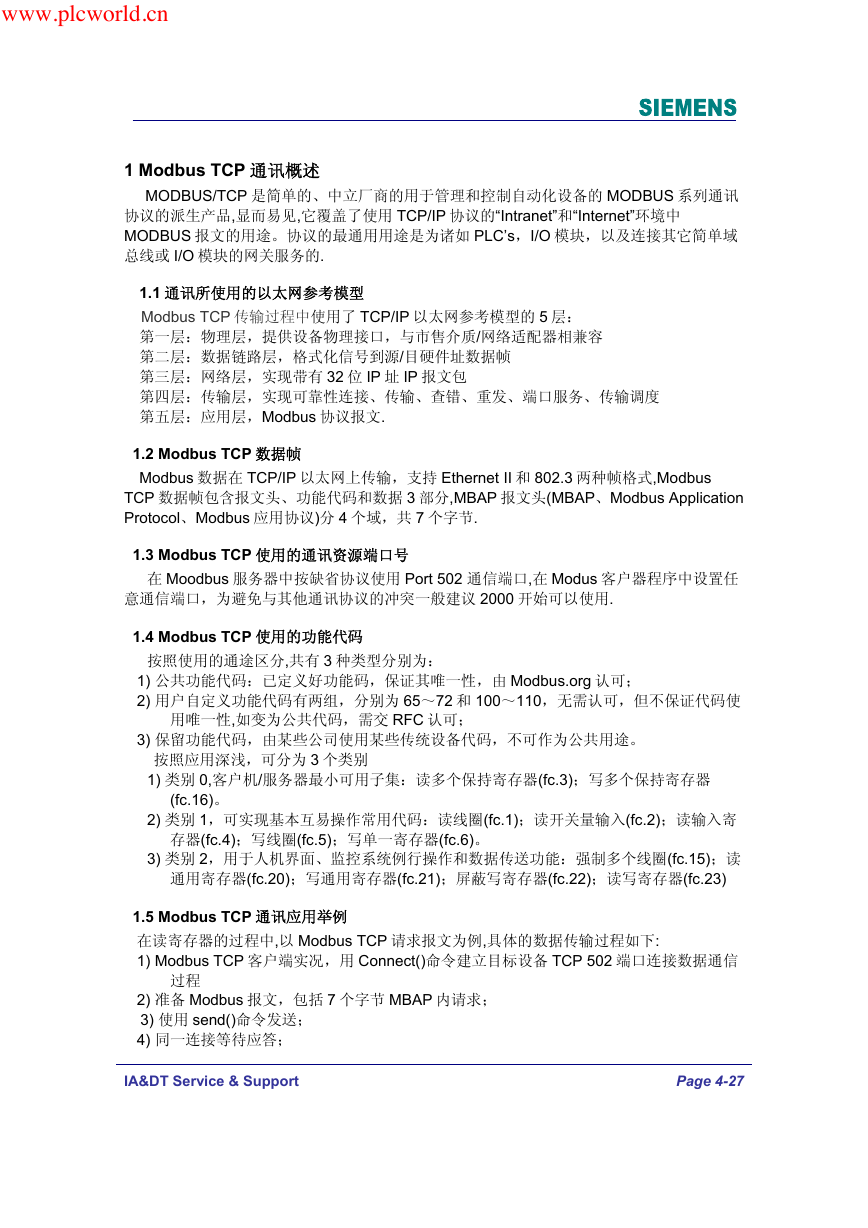

1 Modbus TCP通讯概述

1.1通讯所使用的以太网参考模型

1.2 Modbus TCP数据帧

1.3 Modbus TCP使用的通讯资源端口号

1.4 Modbus TCP使用的功能代码

1.5 Modbus TCP通讯应用举例

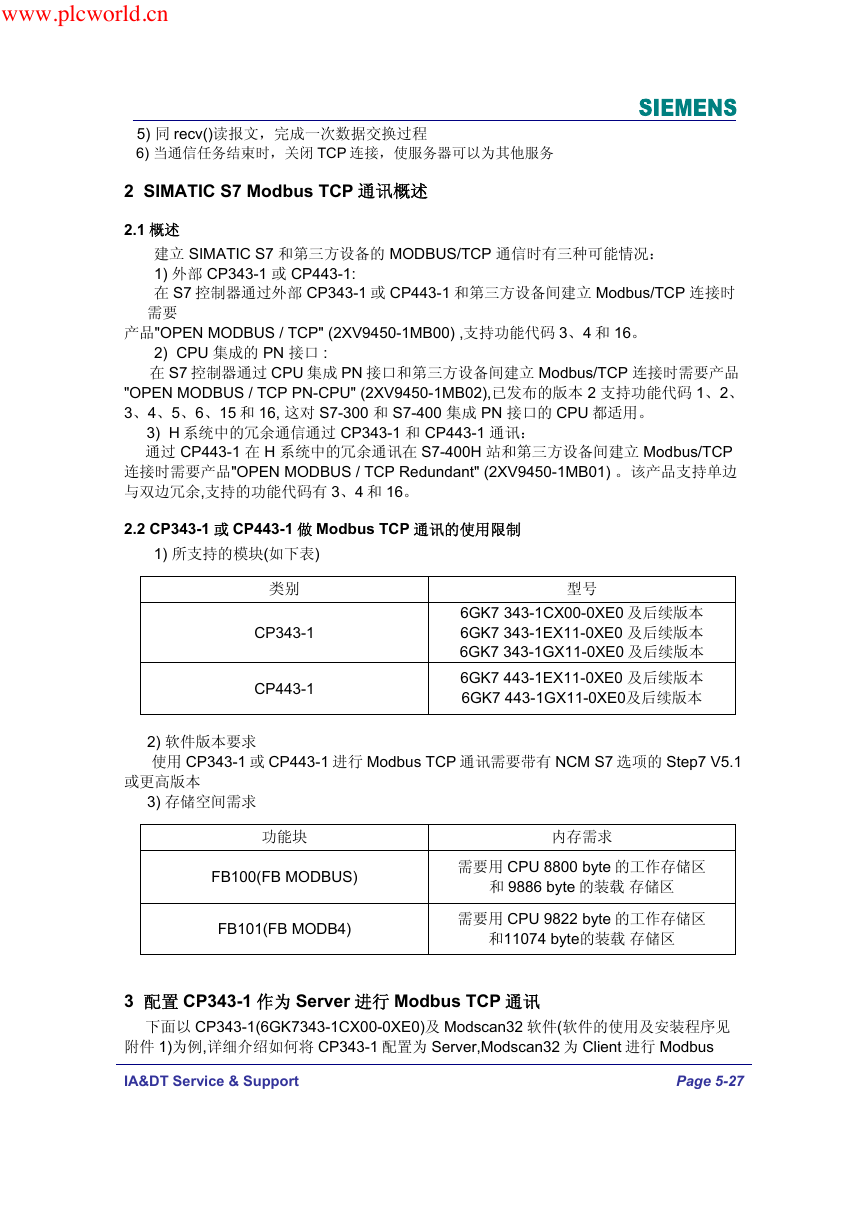

2.1概述

2.2 CP343-1或CP443-1做Modbus TCP通讯的使用限制

3 配置CP343-1作为Server进行Modbus TCP通讯

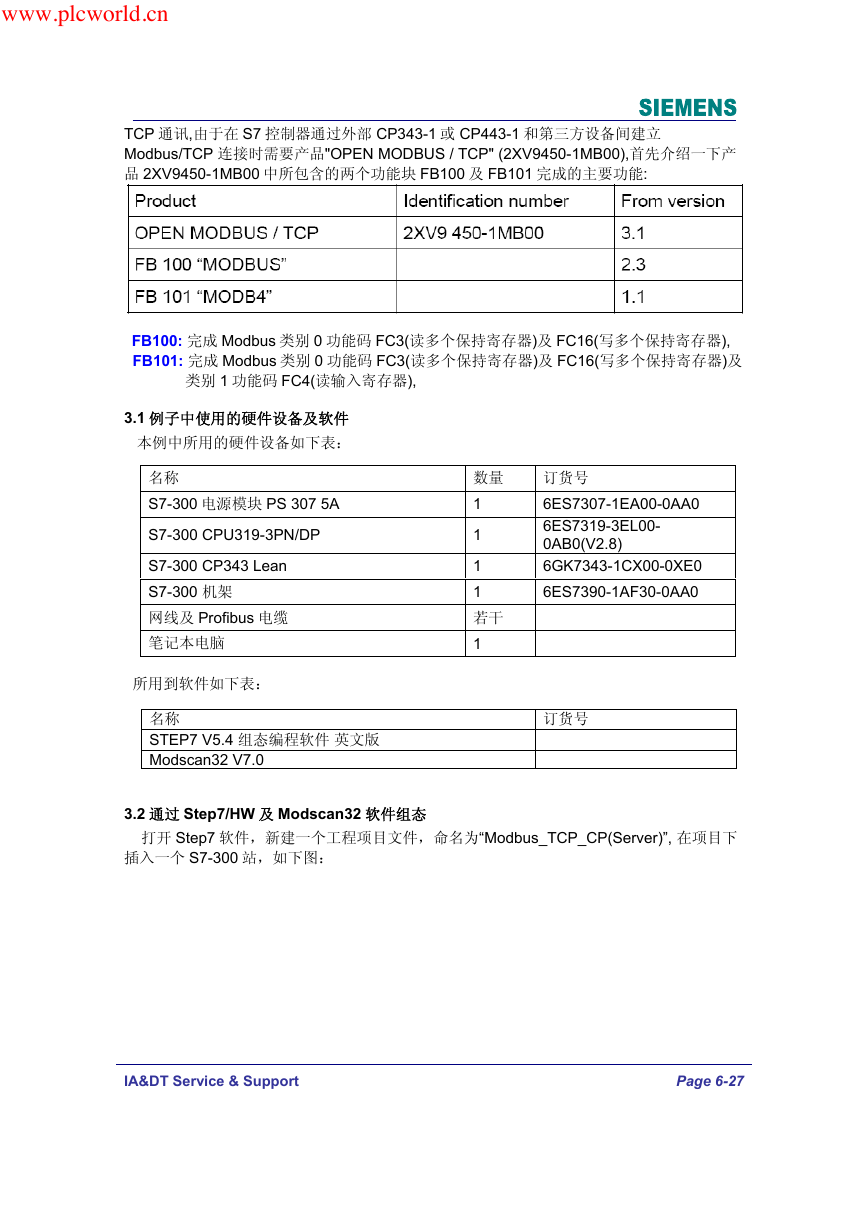

3.1例子中使用的硬件设备及软件

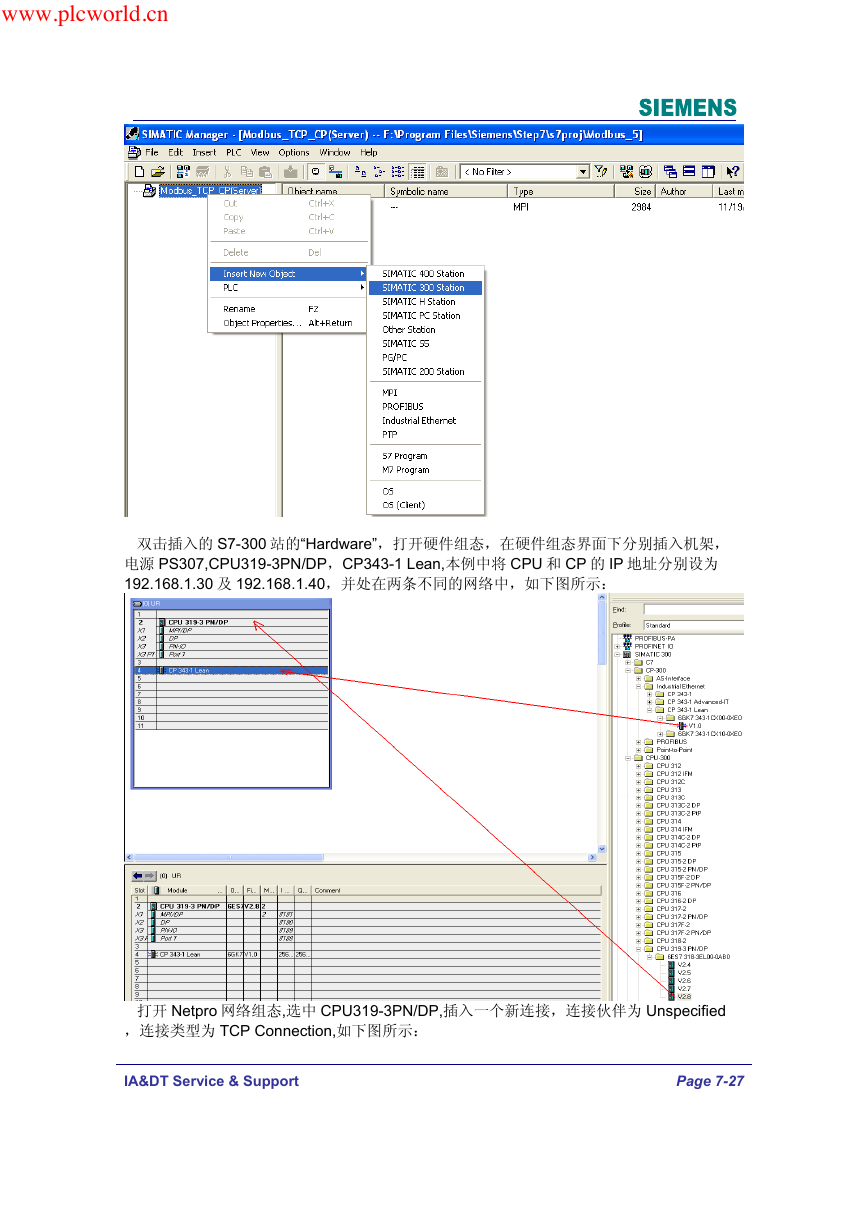

3.2通过Step7/HW及Modscan32软件组态

3.3 FB100(FB MODBUS)读写保持寄存器通讯测试

3.4 FB101(FB MODB4)读写输入保持寄存器通讯测试

4 配置CP343-1作为Client进行Modbus TCP通讯

4.1例子中使用的硬件设备及软件

4.2通过Step7/HW及Modbus Slave软件组态

4.3 FB100(FB MODBUS)读写保持寄存器通讯测试

4.4 FB101(FB MODB4)读输入寄存器通讯测试

5 CP进行Modbus TCP 通讯使用总结及相关注意事项

附表一CP进行Modbus TCP通讯FB输出常见故障代码及处理

附录－推荐网址
