《Z-Stack操作系统抽象层应用程序编程接口》(中).pdf

发布时间：2022-04-13 发布人：admin 分类：互联网资料大小：0.94M 资料格式：pdf 举报版权申诉

第1页 / 共26页

第2页 / 共26页

第3页 / 共26页

第4页 / 共26页

第5页 / 共26页

第6页 / 共26页

第7页 / 共26页

第8页 / 共26页

1、引言

1.1目地

1.2 范围

1.3 简称

2、API概述

2.1 概述

3、信息管理API

3.1 介绍

3.2 osal_msg_allocate()

3.2.1 函数描述

3.2.2 函数原形

3.2.3 参数描述

3.2.4 返回值

3.3 osal_msg_deallocate()

3.3.1 函数描述

3.3.2 函数原型

3.3.3 参数描述

3.3.4 返回值

3.4 osal_msg_send()

3.4.1 函数描述

3.4.2 函数原型

3.4.3 参数描述

3.4.4 返回值

3.5 osal_msg_receive()

3.5.1 函数描述

3.5.2 函数原型

3.5.3 参数描述

3.5.4 返回值

4、任务同步API

4.1 介绍

4.2 osal_set_event()

4.2.1 函数描述

4.2.2 函数原型

4.2.3 参数描述

4.2.4 返回值

5、定时器管理API

5.1 介绍

5.2 osal_start_timer()

5.2.1 函数描述

5.2.2 函数原型

5.2.3 参数描述

5.2.4 返回值

5.3 osal_start_timerEx()

5.3.1 函数描述

5.3.2 函数原型

5.3.3 参数描述

5.3.4 返回值

5.4 osal_stop_timer()

5.4.1 函数描述

5.4.2 函数原型

5.4.3 参数描述

5.4.4 返回值

5.5 osal_stop_timerEx()

5.5.1 函数描述

5.5.2 函数原型

5.5.3 参数描述

5.5.4 返回值

5.6 osal_GetSystemClock()

5.6.1 函数描述

5.6.2 函数原型

5.6.3 参数描述

5.6.4 返回值

6、中断管理API

6.1 介绍

6.2 osal_int_enable()

6.2.1 函数描述

6.2.2 函数原型

6.2.3 参数描述

6.2.4 返回值

6.3 osal_int_disable()

6.3.1 函数描述

6.3.2 函数原型

6.3.3 参数描述

6.3.4 返回值

7、任务管理API

7.1 介绍

7.2 osal_init_system()

7.2.1 函数描述

7.2.2 函数原型

7.2.3 参数描述

7.2.4 返回值

7.3 osal_start_system()

7.3.1 函数描述

7.3.2 函数原型

7.3.3 参数描述

7.3.4 返回值

7.4 osal_self()

7.4.1 函数描述

7.5 osalTaskAdd()

7.5.1 函数描述

8、内存管理API

8.1 介绍

8.2 osal_mem_alloc()

8.2.1 函数描述

8.2.2 函数原型

8.2.3 函数描述

8.2.4 返回值

8.3 osal_mem_free()

8.3.1 函数描述

8.3.2 函数原型

8.3.3 参数描述

8.3.4 返回值

9、电源管理API

9.1 介绍

9.2 osal_pwrmgr_device()

9.2.1 函数描述

9.2.2 函数原型

9.2.3 参数描述

9.2.4 返回值

9.3 osal_pwrmgr_task_state()

9.3.1 函数描述

9.3.2 函数原型

9.3.3 参数描述

9.3.4 返回值

10、非易失性存储器的API

10.1 介绍

10.2 osal_nv_item_init()

10.2.1 函数描述

10.2.2 函数原型

10.2.3 参数描述

10.2.4 返回值

10.3 osal_nv_read()

10.3.1 函数描述

10.3.2 函数原型

10.3.3 参数描述

10.3.4 返回值

10.4 osal_nv_write()

10.4.1 函数描述

10.4.2 函数原型

10.4.3 参数描述

10.4.4 返回值

10.5 osal_offsetof()

10.5.1 函数描述

10.5.2 函数原型

10.5.3 参数描述

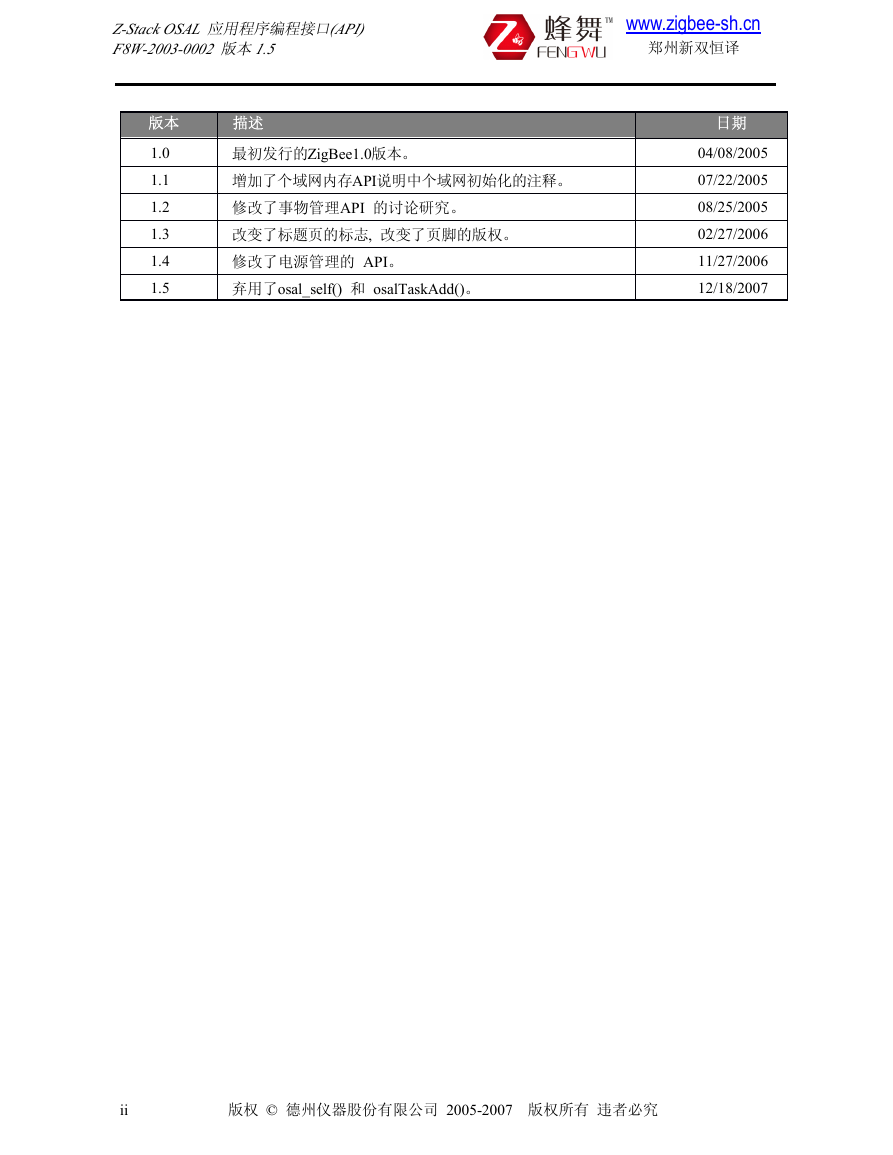

Z-StackOSAL 应用程序编程接口(API) F8W-2003-0002 版本1.5 www.zigbee-sh.cn 郑州新双恒译版本描述 1.0 1.1 1.2 1.3 1.4 1.5 最初发行的ZigBee1.0版本。增加了个域网内存API说明中个域网初始化的注释。修改了事物管理API 的讨论研究。改变了标题页的标志, 改变了页脚的版权。修改了电源管理的 API。弃用了osal_self() 和 osalTaskAdd()。日期 04/08/2005 07/22/2005 08/25/2005 02/27/2006 11/27/2006 12/18/2007 ii 版权 © 德州仪器股份有限公司 2005-2007 版权所有违者必究

Z-StackOSAL 应用程序编程接口(API) F8W-2003-0002 版本1.5 www.zigbee-sh.cn 郑州新双恒译目录 1111、引言................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................1111 1.1 目地.................................................................................................................................................... 1 1.2 范围.................................................................................................................................................... 1 1.3 简称.................................................................................................................................................... 1 2222、APIAPIAPIAPI 概述............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ 2222 2.1 概述.................................................................................................................................................... 2 3333、信息管理 APIAPIAPIAPI................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ 3333 3.1 介绍.................................................................................................................................................... 3 3.2 osal_msg_allocate ( )..........................................................................................................................3 3.2.1 函数描述.................................................................................................................................3 3.2.2 函数原形.................................................................................................................................3 3.2.3 参数描述.................................................................................................................................3 3.2.4 返回值.....................................................................................................................................3 3.3 osal_msg_deallocate( )....................................................................................................................... 3 3.3.1 函数描述.................................................................................................................................3 3.3.2 函数原型.................................................................................................................................3 3.3.3 参数描述.................................................................................................................................3 3.3.4 返回值.....................................................................................................................................3 3.4 osal_msg_send()................................................................................................................................. 4 3.4.1 函数描述.................................................................................................................................4 3.4.2 函数原型.................................................................................................................................4 3.4.3 参数描述.................................................................................................................................4 3.4.4 返回值.....................................................................................................................................4 3.5 osal_msg_receive().............................................................................................................................5 3.5.1 函数描述.................................................................................................................................5 3.5.2 函数原型.................................................................................................................................5 3.5.3 参数描述.................................................................................................................................5 3.5.4 返回值.....................................................................................................................................5 4444、任务同步 APIAPIAPIAPI................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ 6666 4.1 介绍.................................................................................................................................................... 6 4.2 osal_set_event()..................................................................................................................................6 4.2.1 函数描述.................................................................................................................................6 4.2.2 函数原型.................................................................................................................................6 4.2.3 参数描述.................................................................................................................................6 4.2.4 返回值.....................................................................................................................................6 5555、定时器管理 APIAPIAPIAPI................................................................................................................................................................................................................................................................................................................................................................................................................................................................................7777 5.1 介绍.................................................................................................................................................... 7 5.2 osal_start_timer()................................................................................................................................7 5.2.1 函数描述.................................................................................................................................7 5.2.2 函数原型.................................................................................................................................7 5.2.3 参数描述.................................................................................................................................7 5.2.4 返回值.....................................................................................................................................7 5.3 osal_start_timerEx()........................................................................................................................... 8 5.3.1 函数描述.................................................................................................................................8 5.3.2 函数原型.................................................................................................................................8 5.3.3 参数描述.................................................................................................................................8 iii 版权 © 德州仪器股份有限公司 2005-2007 版权所有违者必究

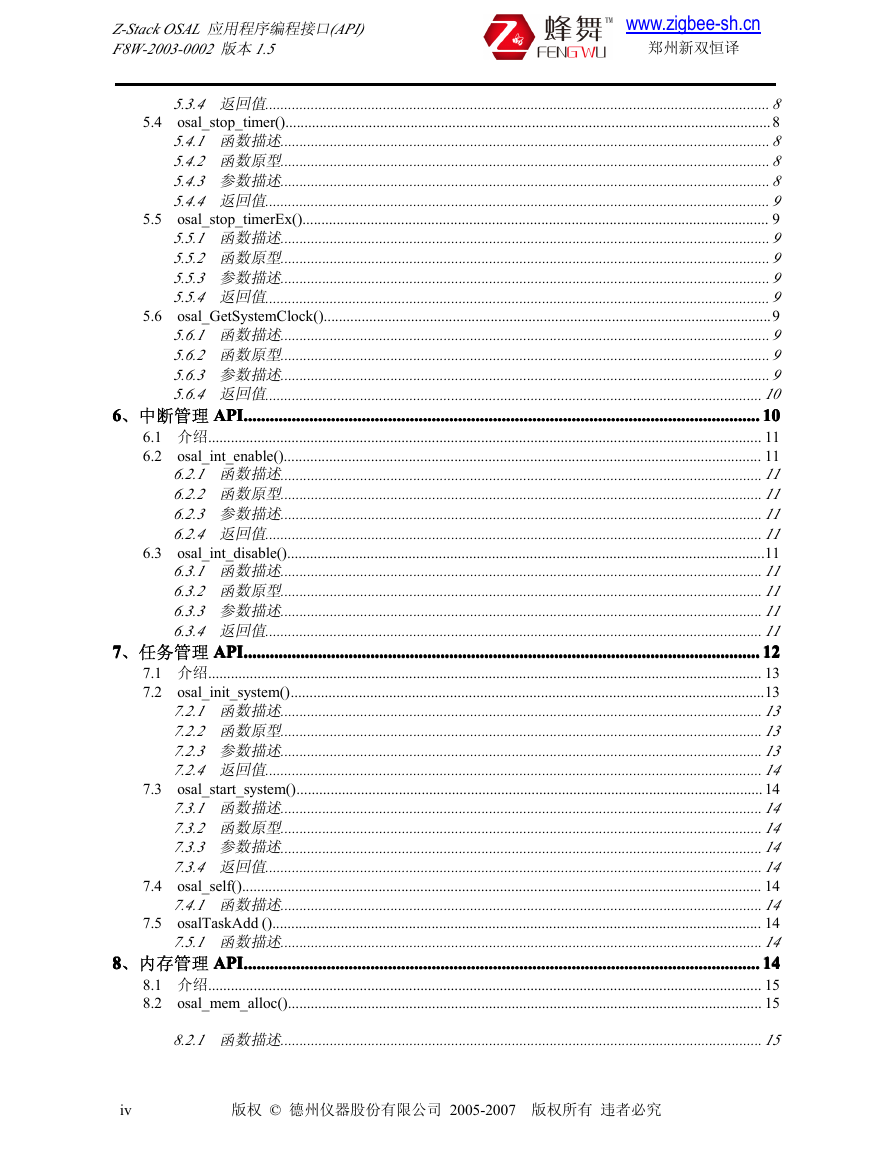

Z-StackOSAL 应用程序编程接口(API) F8W-2003-0002 版本1.5 www.zigbee-sh.cn 郑州新双恒译 5.3.4 返回值.....................................................................................................................................8 5.4 osal_stop_timer()................................................................................................................................8 5.4.1 函数描述.................................................................................................................................8 5.4.2 函数原型.................................................................................................................................8 5.4.3 参数描述.................................................................................................................................8 5.4.4 返回值.....................................................................................................................................9 5.5 osal_stop_timerEx()........................................................................................................................... 9 5.5.1 函数描述.................................................................................................................................9 5.5.2 函数原型.................................................................................................................................9 5.5.3 参数描述.................................................................................................................................9 5.5.4 返回值.....................................................................................................................................9 5.6 osal_GetSystemClock()......................................................................................................................9 5.6.1 函数描述.................................................................................................................................9 5.6.2 函数原型.................................................................................................................................9 5.6.3 参数描述.................................................................................................................................9 5.6.4 返回值...................................................................................................................................10 6666、中断管理 APIAPIAPIAPI........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ 10101010 6.1 介绍.................................................................................................................................................. 11 6.2 osal_int_enable().............................................................................................................................. 11 6.2.1 函数描述...............................................................................................................................11 6.2.2 函数原型...............................................................................................................................11 6.2.3 参数描述...............................................................................................................................11 6.2.4 返回值...................................................................................................................................11 6.3 osal_int_disable()..............................................................................................................................11 6.3.1 函数描述...............................................................................................................................11 6.3.2 函数原型...............................................................................................................................11 6.3.3 参数描述...............................................................................................................................11 6.3.4 返回值...................................................................................................................................11 7777、任务管理 APIAPIAPIAPI........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ 12121212 7.1 介绍.................................................................................................................................................. 13 7.2 osal_init_system().............................................................................................................................13 7.2.1 函数描述...............................................................................................................................13 7.2.2 函数原型...............................................................................................................................13 7.2.3 参数描述...............................................................................................................................13 7.2.4 返回值...................................................................................................................................14 7.3 osal_start_system()...........................................................................................................................14 7.3.1 函数描述...............................................................................................................................14 7.3.2 函数原型...............................................................................................................................14 7.3.3 参数描述...............................................................................................................................14 7.3.4 返回值...................................................................................................................................14 7.4 osal_self()......................................................................................................................................... 14 7.4.1 函数描述...............................................................................................................................14 7.5 osalTaskAdd ()................................................................................................................................. 14 7.5.1 函数描述...............................................................................................................................14 8888、内存管理 APIAPIAPIAPI........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ 14141414 8.1 介绍.................................................................................................................................................. 15 8.2 osal_mem_alloc()............................................................................................................................. 15 8.2.1 函数描述...............................................................................................................................15 iv 版权 © 德州仪器股份有限公司 2005-2007 版权所有违者必究

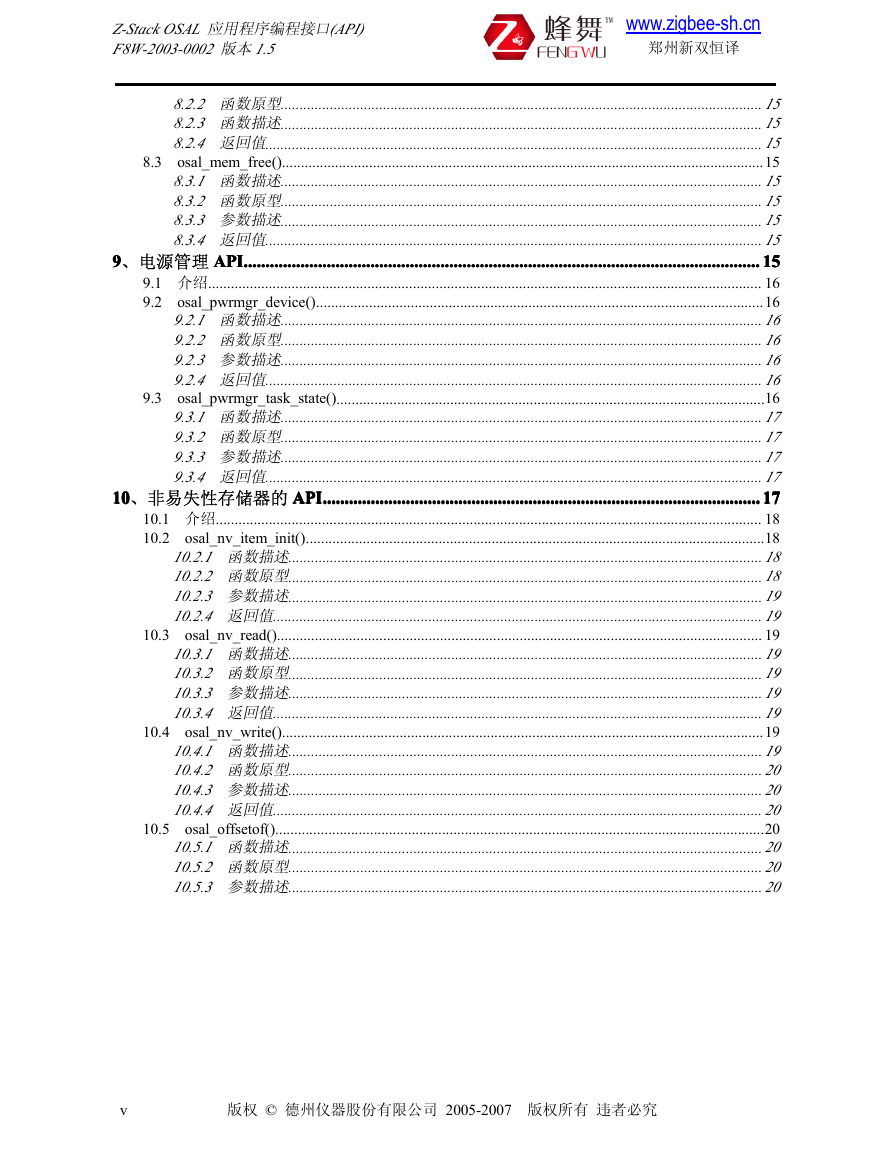

Z-StackOSAL 应用程序编程接口(API) F8W-2003-0002 版本1.5 www.zigbee-sh.cn 郑州新双恒译 8.2.2 函数原型...............................................................................................................................15 8.2.3 函数描述...............................................................................................................................15 8.2.4 返回值...................................................................................................................................15 8.3 osal_mem_free()...............................................................................................................................15 8.3.1 函数描述...............................................................................................................................15 8.3.2 函数原型...............................................................................................................................15 8.3.3 参数描述...............................................................................................................................15 8.3.4 返回值...................................................................................................................................15 9999、电源管理 APIAPIAPIAPI........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ 15151515 9.1 介绍.................................................................................................................................................. 16 9.2 osal_pwrmgr_device()......................................................................................................................16 9.2.1 函数描述...............................................................................................................................16 9.2.2 函数原型...............................................................................................................................16 9.2.3 参数描述...............................................................................................................................16 9.2.4 返回值...................................................................................................................................16 9.3 osal_pwrmgr_task_state().................................................................................................................16 9.3.1 函数描述...............................................................................................................................17 9.3.2 函数原型...............................................................................................................................17 9.3.3 参数描述...............................................................................................................................17 9.3.4 返回值...................................................................................................................................17 10101010、非易失性存储器的 APIAPIAPIAPI................................................................................................................................................................................................................................................................................................................................................................................................................17171717 10.1 介绍................................................................................................................................................ 18 10.2 osal_nv_item_init().........................................................................................................................18 10.2.1 函数描述.............................................................................................................................18 10.2.2 函数原型.............................................................................................................................18 10.2.3 参数描述.............................................................................................................................19 10.2.4 返回值.................................................................................................................................19 10.3 osal_nv_read()................................................................................................................................ 19 10.3.1 函数描述.............................................................................................................................19 10.3.2 函数原型.............................................................................................................................19 10.3.3 参数描述.............................................................................................................................19 10.3.4 返回值.................................................................................................................................19 10.4 osal_nv_write()...............................................................................................................................19 10.4.1 函数描述.............................................................................................................................19 10.4.2 函数原型.............................................................................................................................20 10.4.3 参数描述.............................................................................................................................20 10.4.4 返回值.................................................................................................................................20 10.5 osal_offsetof().................................................................................................................................20 10.5.1 函数描述.............................................................................................................................20 10.5.2 函数原型.............................................................................................................................20 10.5.3 参数描述.............................................................................................................................20 v 版权 © 德州仪器股份有限公司 2005-2007 版权所有违者必究

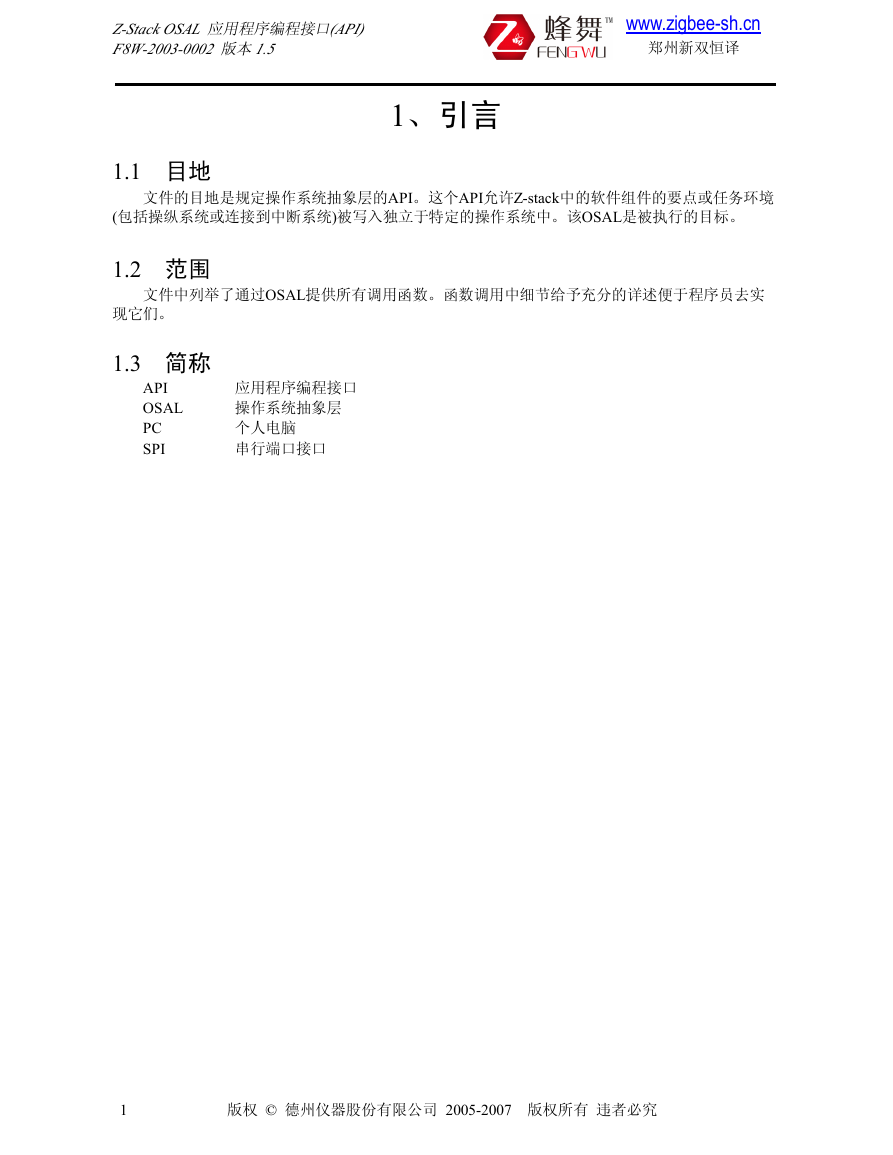

Z-StackOSAL 应用程序编程接口(API) F8W-2003-0002 版本1.5 www.zigbee-sh.cn 郑州新双恒译 1、引言 1.1 目地文件的目地是规定操作系统抽象层的API。这个API允许Z-stack中的软件组件的要点或任务环境 (包括操纵系统或连接到中断系统)被写入独立于特定的操作系统中。该OSAL是被执行的目标。 1.2 范围文件中列举了通过OSAL提供所有调用函数。函数调用中细节给予充分的详述便于程序员去实现它们。 1.3 简称 API OSAL PC SPI 应用程序编程接口操作系统抽象层个人电脑串行端口接口 1 版权 © 德州仪器股份有限公司 2005-2007 版权所有违者必究

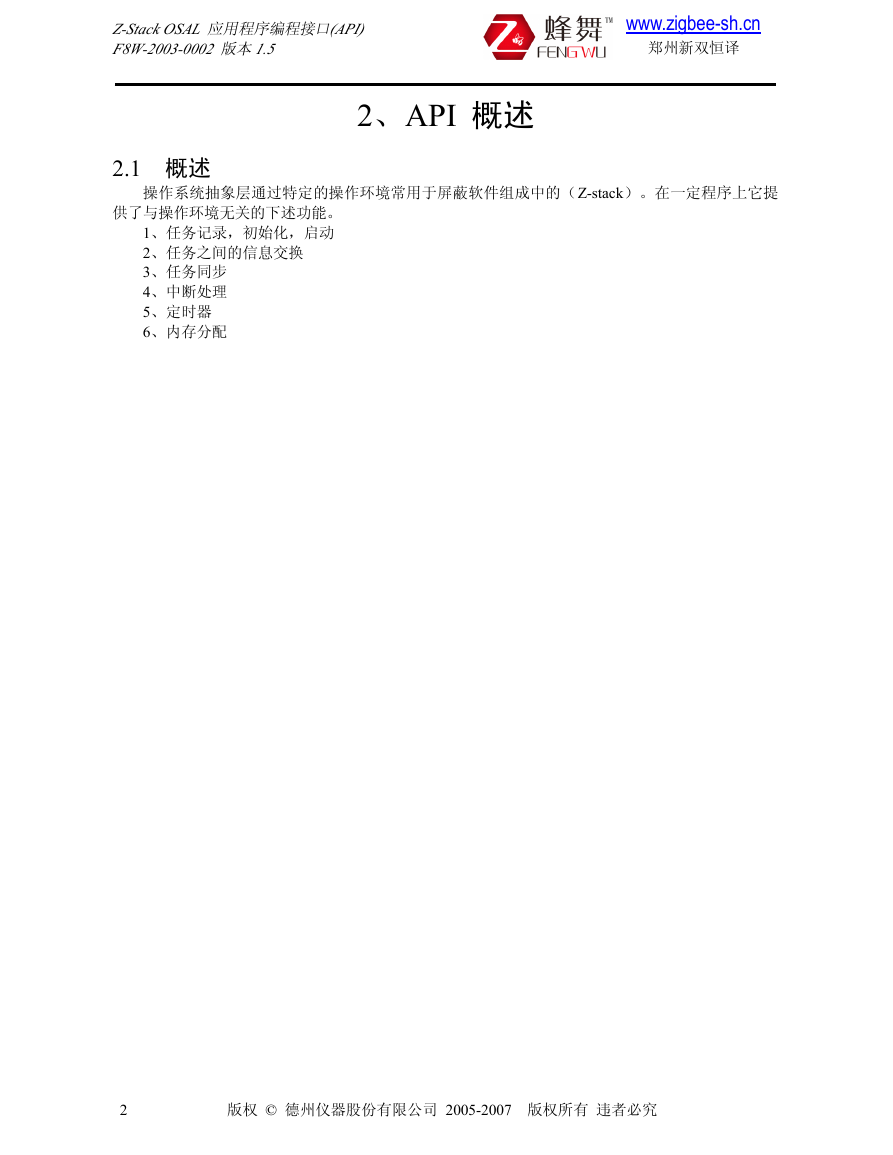

Z-StackOSAL 应用程序编程接口(API) F8W-2003-0002 版本1.5 www.zigbee-sh.cn 郑州新双恒译 2、API 概述 2.1 概述操作系统抽象层通过特定的操作环境常用于屏蔽软件组成中的（Z-stack）。在一定程序上它提供了与操作环境无关的下述功能。 1、任务记录，初始化，启动 2、任务之间的信息交换 3、任务同步 4、中断处理 5、定时器 6、内存分配 2 版权 © 德州仪器股份有限公司 2005-2007 版权所有违者必究

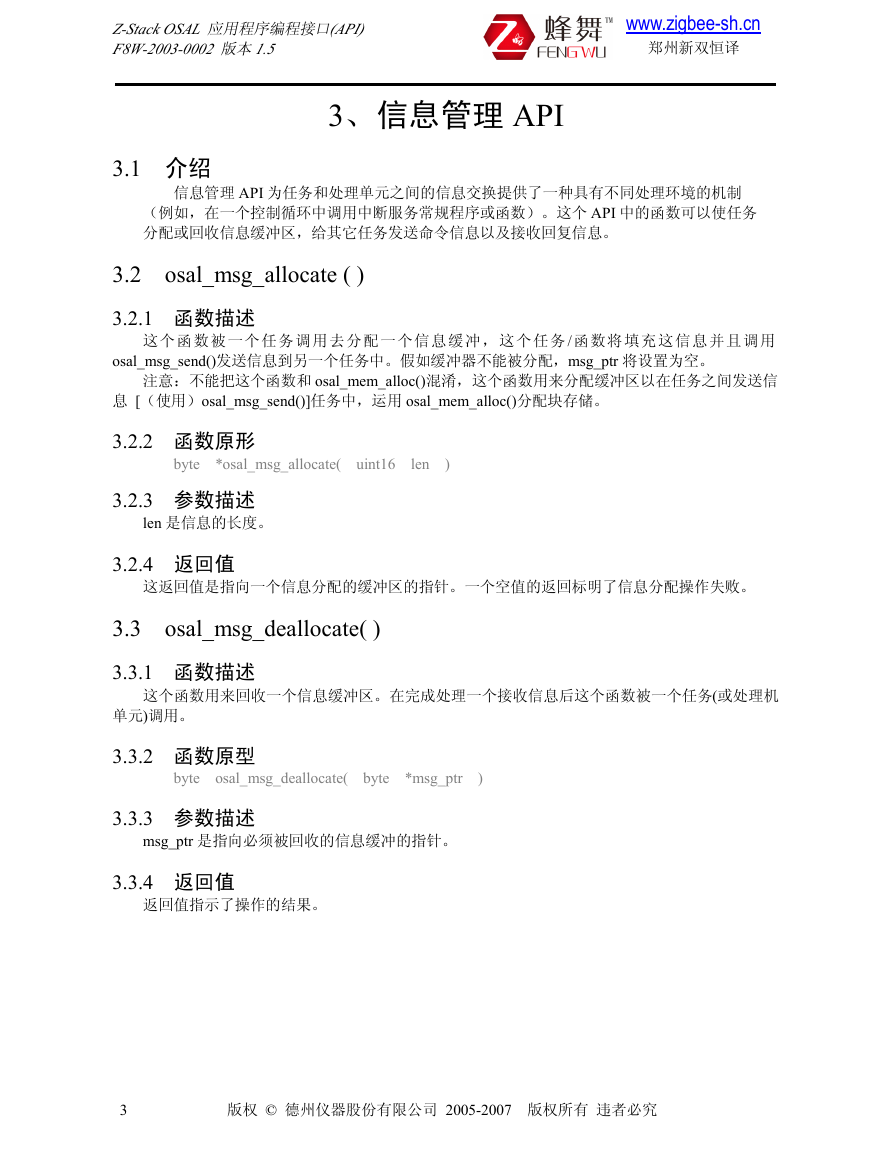

Z-StackOSAL 应用程序编程接口(API) F8W-2003-0002 版本1.5 www.zigbee-sh.cn 郑州新双恒译 3、信息管理 API 3.1 介绍信息管理 API 为任务和处理单元之间的信息交换提供了一种具有不同处理环境的机制（例如，在一个控制循环中调用中断服务常规程序或函数）。这个 API 中的函数可以使任务分配或回收信息缓冲区，给其它任务发送命令信息以及接收回复信息。 3.2 osal_msg_allocate ( ) 3.2.1 函数描述这个函数被一个任务调用去分配一个信息缓冲，这个任务 / 函数将填充这信息并且调用 osal_msg_send()发送信息到另一个任务中。假如缓冲器不能被分配，msg_ptr 将设置为空。注意：不能把这个函数和 osal_mem_alloc()混淆，这个函数用来分配缓冲区以在任务之间发送信息 [（使用）osal_msg_send()]任务中，运用 osal_mem_alloc()分配块存储。 3.2.2 函数原形 byte *osal_msg_allocate( uint16 len ) 3.2.3 参数描述 len 是信息的长度。 3.2.4 返回值这返回值是指向一个信息分配的缓冲区的指针。一个空值的返回标明了信息分配操作失败。 3.3 osal_msg_deallocate( ) 3.3.1 函数描述单元)调用。这个函数用来回收一个信息缓冲区。在完成处理一个接收信息后这个函数被一个任务(或处理机 3.3.2 函数原型 byte osal_msg_deallocate( byte *msg_ptr ) 3.3.3 参数描述 msg_ptr 是指向必须被回收的信息缓冲的指针。 3.3.4 返回值返回值指示了操作的结果。 3 版权 © 德州仪器股份有限公司 2005-2007 版权所有违者必究
