    www.PLCworld.cn FX3G·FX3U·FX3UC系列微型可编程控制器 用户手册[定位控制篇]
    www.PLCworld.cn

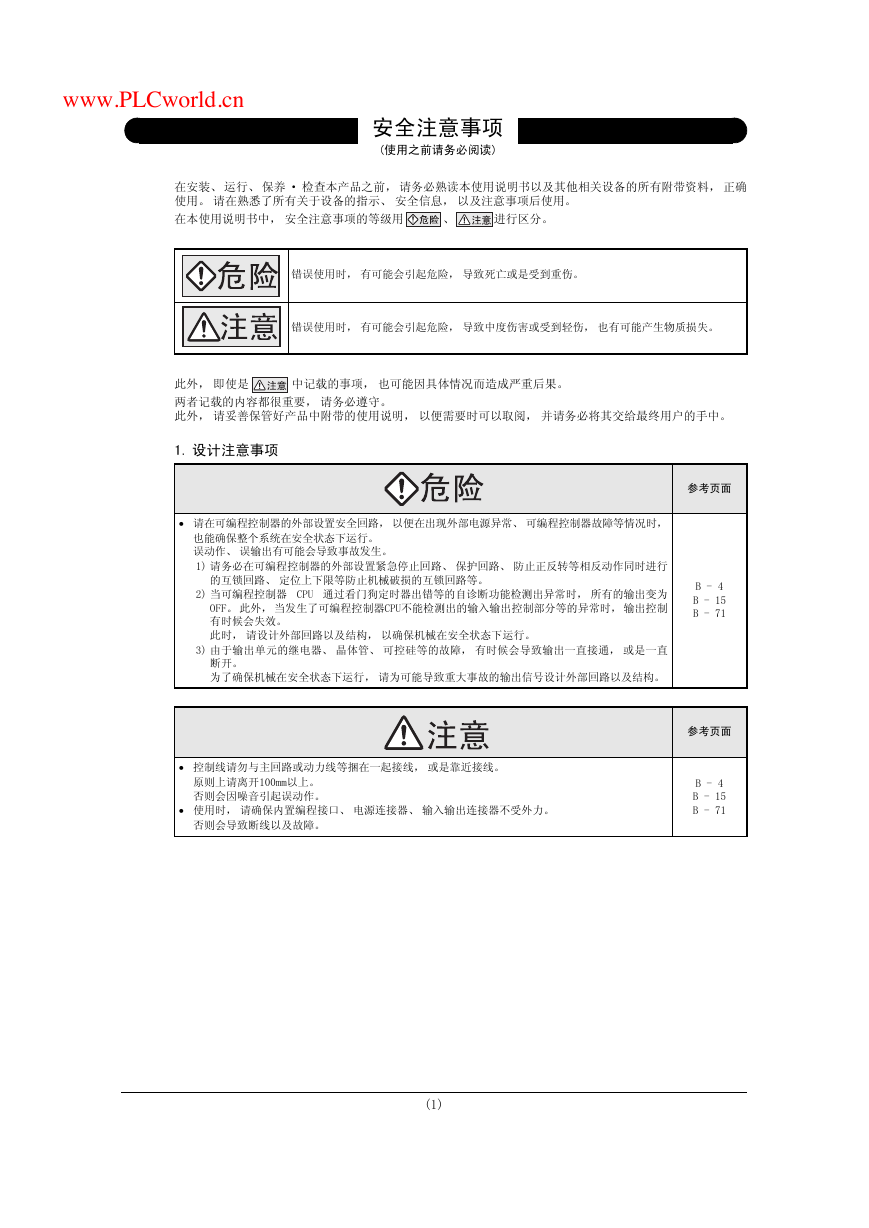

    www.PLCworld.cn 安全注意事项 (使用之前请务必阅读) 在安装、 运行、 保养 · 检查本产品之前， 请务必熟读本使用说明书以及其他相关设备的所有附带资料， 正确 使用。 请在熟悉了所有关于设备的指示、 安全信息， 以及注意事项后使用。 在本使用说明书中， 安全注意事项的等级用 进行区分。 、 错误使用时， 有可能会引起危险， 导致死亡或是受到重伤。 错误使用时， 有可能会引起危险， 导致中度伤害或受到轻伤， 也有可能产生物质损失。 此外， 即使是 两者记载的内容都很重要， 请务必遵守。 此外， 请妥善保管好产品中附带的使用说明， 以便需要时可以取阅， 并请务必将其交给最终用户的手中。 中记载的事项， 也可能因具体情况而造成严重后果。 1. 设计注意事项 • 请在可编程控制器的外部设置安全回路， 以便在出现外部电源异常、 可编程控制器故障等情况时， 也能确保整个系统在安全状态下运行。 误动作、 误输出有可能会导致事故发生。 1) 请务必在可编程控制器的外部设置紧急停止回路、 保护回路、 防止正反转等相反动作同时进行 的互锁回路、 定位上下限等防止机械破损的互锁回路等。 2) 当可编程控制器 CPU 通过看门狗定时器出错等的自诊断功能检测出异常时， 所有的输出变为 OFF。 此外， 当发生了可编程控制器CPU不能检测出的输入输出控制部分等的异常时， 输出控制 有时候会失效。 此时， 请设计外部回路以及结构， 以确保机械在安全状态下运行。 3) 由于输出单元的继电器、 晶体管、 可控硅等的故障， 有时候会导致输出一直接通， 或是一直 断开。 为了确保机械在安全状态下运行， 请为可能导致重大事故的输出信号设计外部回路以及结构。 • 控制线请勿与主回路或动力线等捆在一起接线， 或是靠近接线。 原则上请离开100mm以上。 否则会因噪音引起误动作。 • 使用时， 请确保内置编程接口、 电源连接器、 输入输出连接器不受外力。 否则会导致断线以及故障。 参考页面 B - 4 B - 15 B - 71 参考页面 B - 4 B - 15 B - 71 (1)

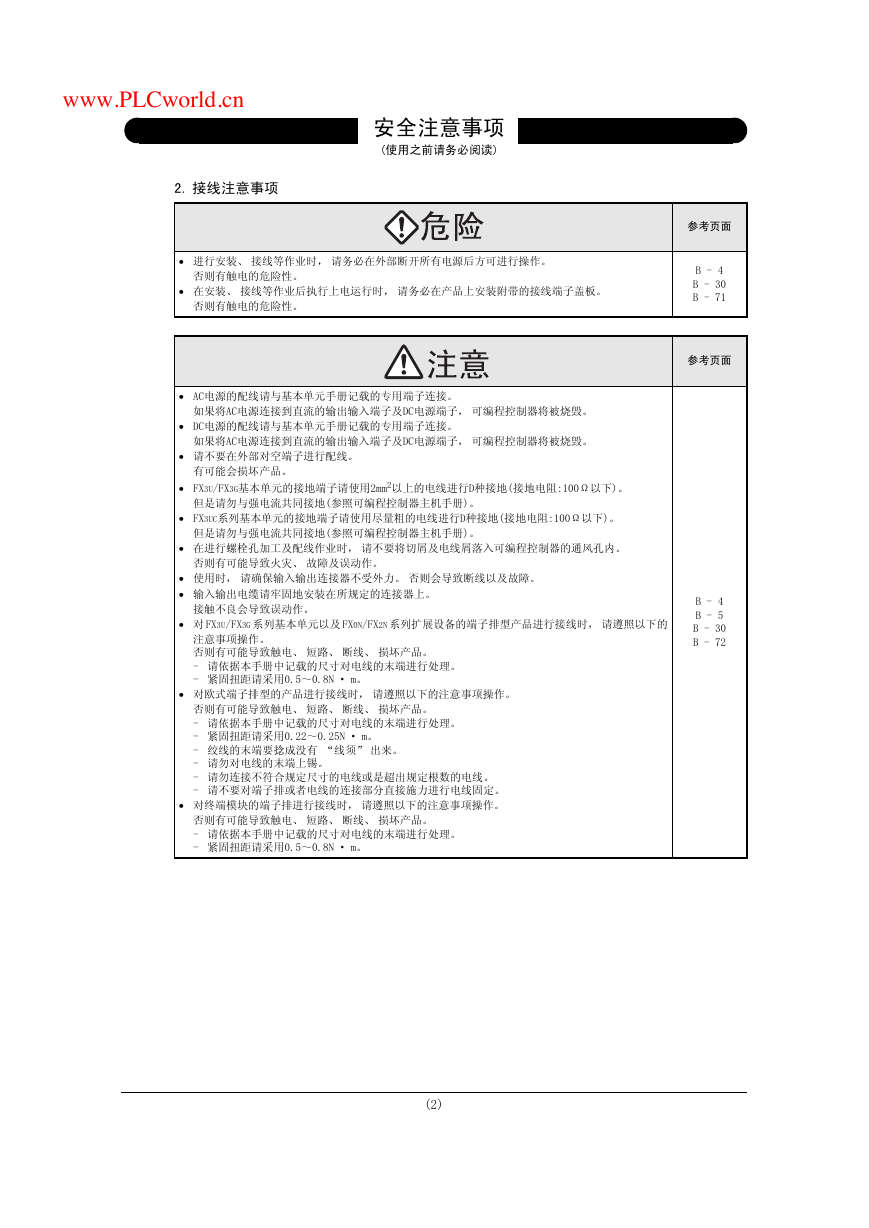

    www.PLCworld.cn 2. 接线注意事项 安全注意事项 (使用之前请务必阅读) 参考页面 B - 4 B - 30 B - 71 参考页面 B - 4 B - 5 B - 30 B - 72 • 进行安装、 接线等作业时， 请务必在外部断开所有电源后方可进行操作。 否则有触电的危险性。 • 在安装、 接线等作业后执行上电运行时， 请务必在产品上安装附带的接线端子盖板。 否则有触电的危险性。 • AC电源的配线请与基本单元手册记载的专用端子连接。 如果将AC电源连接到直流的输出输入端子及DC电源端子， 可编程控制器将被烧毁。 • DC电源的配线请与基本单元手册记载的专用端子连接。 如果将AC电源连接到直流的输出输入端子及DC电源端子， 可编程控制器将被烧毁。 • 请不要在外部对空端子进行配线。 有可能会损坏产品。 • FX3U/FX3G基本单元的接地端子请使用2mm2以上的电线进行D种接地(接地电阻:100Ω以下)。 但是请勿与强电流共同接地(参照可编程控制器主机手册)。 • FX3UC系列基本单元的接地端子请使用尽量粗的电线进行D种接地(接地电阻:100Ω以下)。 但是请勿与强电流共同接地(参照可编程控制器主机手册)。 • 在进行螺栓孔加工及配线作业时， 请不要将切屑及电线屑落入可编程控制器的通风孔内。 否则有可能导致火灾、 故障及误动作。 • 使用时， 请确保输入输出连接器不受外力。 否则会导致断线以及故障。 • 输入输出电缆请牢固地安装在所规定的连接器上。 接触不良会导致误动作。 • 对 FX3U/FX3G 系列基本单元以及 FX0N/FX2N 系列扩展设备的端子排型产品进行接线时， 请遵照以下的 注意事项操作。 否则有可能导致触电、 短路、 断线、 损坏产品。 - 请依据本手册中记载的尺寸对电线的末端进行处理。 - 紧固扭距请采用0.5～0.8N · m。 • 对欧式端子排型的产品进行接线时， 请遵照以下的注意事项操作。 否则有可能导致触电、 短路、 断线、 损坏产品。 - 请依据本手册中记载的尺寸对电线的末端进行处理。 - 紧固扭距请采用0.22～0.25N · m。 - 绞线的末端要捻成没有 “线须” 出来。 - 请勿对电线的末端上锡。 - 请勿连接不符合规定尺寸的电线或是超出规定根数的电线。 - 请不要对端子排或者电线的连接部分直接施力进行电线固定。 • 对终端模块的端子排进行接线时， 请遵照以下的注意事项操作。 否则有可能导致触电、 短路、 断线、 损坏产品。 - 请依据本手册中记载的尺寸对电线的末端进行处理。 - 紧固扭距请采用0.5～0.8N · m。 (2)

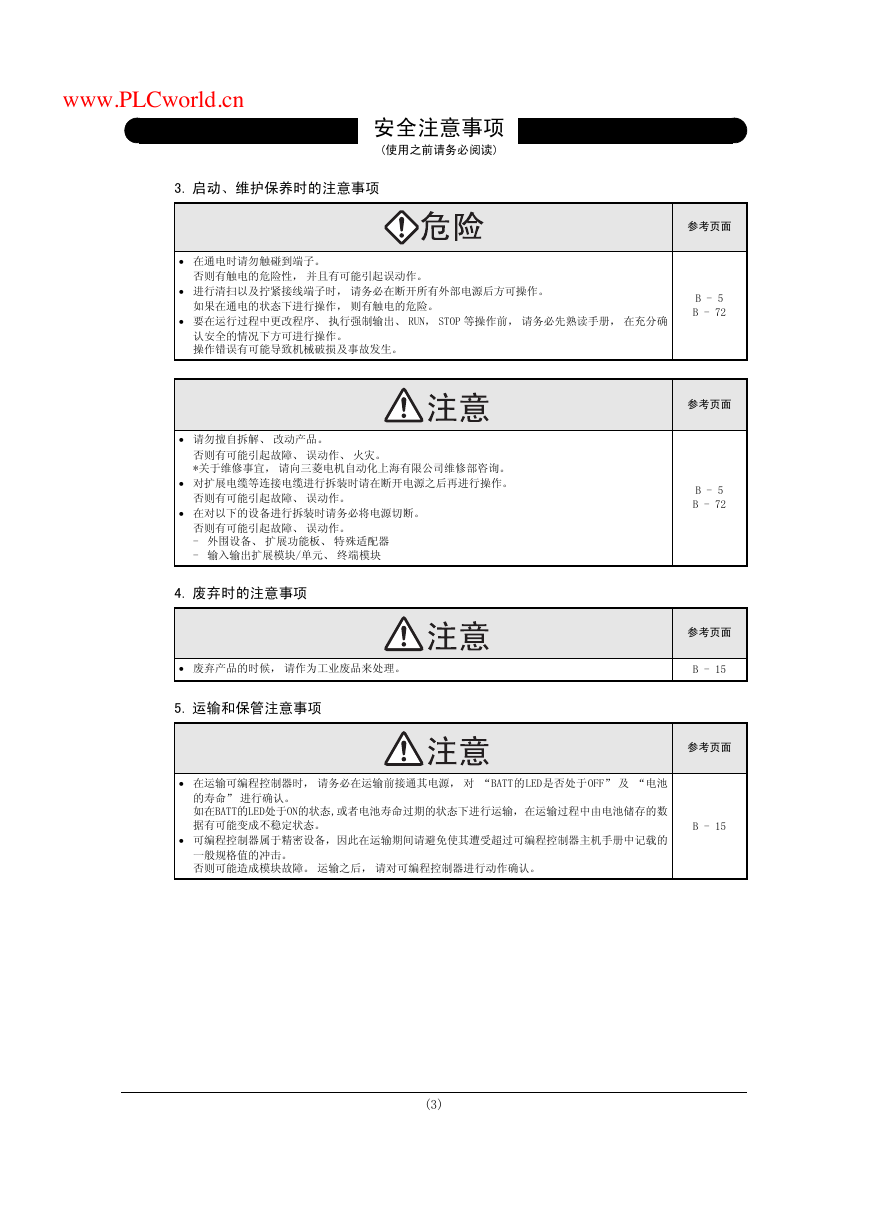

    www.PLCworld.cn 安全注意事项 (使用之前请务必阅读) 3. 启动、维护保养时的注意事项 • 在通电时请勿触碰到端子。 否则有触电的危险性， 并且有可能引起误动作。 • 进行清扫以及拧紧接线端子时， 请务必在断开所有外部电源后方可操作。 如果在通电的状态下进行操作， 则有触电的危险。 • 要在运行过程中更改程序、 执行强制输出、 RUN， STOP 等操作前， 请务必先熟读手册， 在充分确 认安全的情况下方可进行操作。 操作错误有可能导致机械破损及事故发生。 • 请勿擅自拆解、 改动产品。 否则有可能引起故障、 误动作、 火灾。 *关于维修事宜， 请向三菱电机自动化上海有限公司维修部咨询。 • 对扩展电缆等连接电缆进行拆装时请在断开电源之后再进行操作。 否则有可能引起故障、 误动作。 • 在对以下的设备进行拆装时请务必将电源切断。 否则有可能引起故障、 误动作。 - 外围设备、 扩展功能板、 特殊适配器 - 输入输出扩展模块/单元、 终端模块 4. 废弃时的注意事项 • 废弃产品的时候， 请作为工业废品来处理。 5. 运输和保管注意事项 • 在运输可编程控制器时， 请务必在运输前接通其电源， 对 “BATT的LED是否处于OFF” 及 “电池 的寿命” 进行确认。 如在BATT的LED处于ON的状态,或者电池寿命过期的状态下进行运输，在运输过程中由电池储存的数 据有可能变成不稳定状态。 • 可编程控制器属于精密设备，因此在运输期间请避免使其遭受超过可编程控制器主机手册中记载的 一般规格值的冲击。 否则可能造成模块故障。 运输之后， 请对可编程控制器进行动作确认。 参考页面 B - 5 B - 72 参考页面 B - 5 B - 72 参考页面 B - 15 参考页面 B - 15 (3)
    www.PLCworld.cn (4)

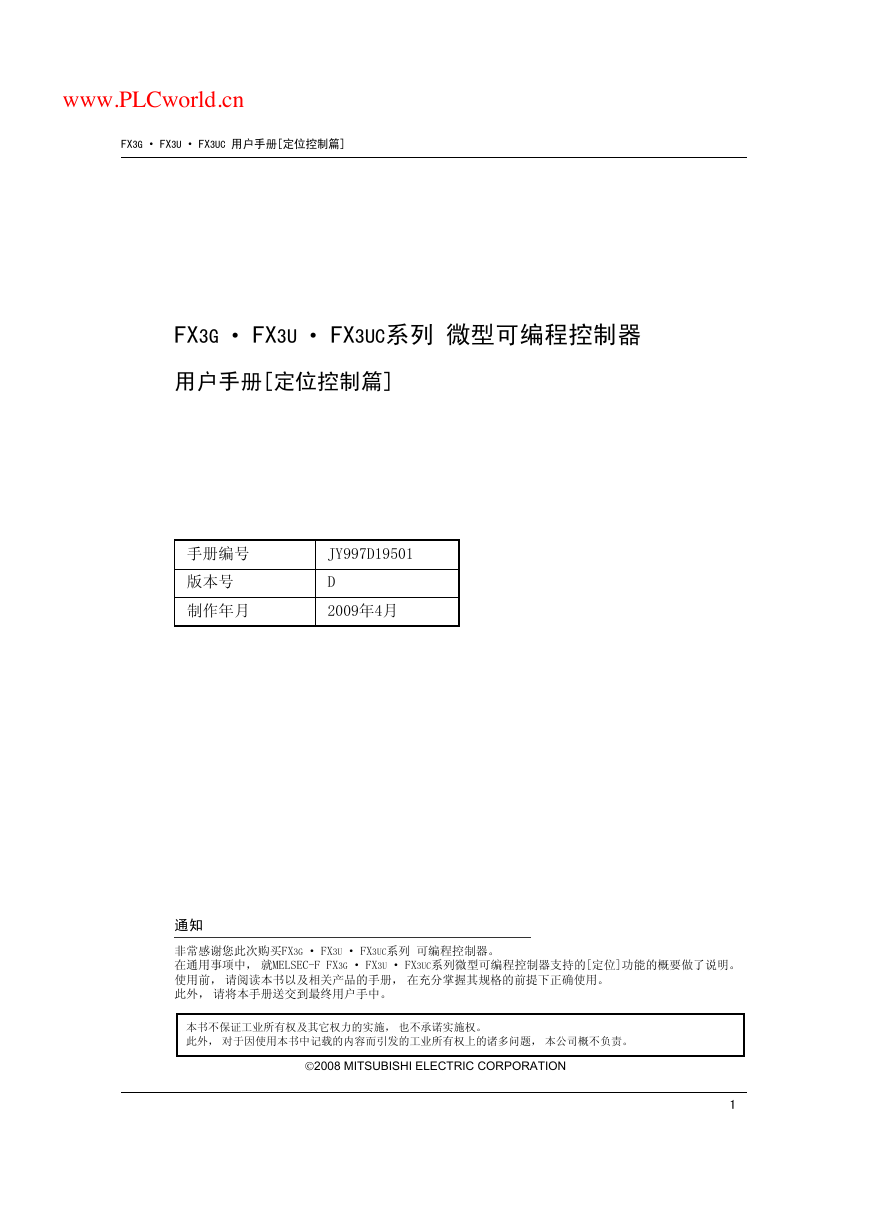

    www.PLCworld.cn FX3G · FX3U · FX3UC 用户手册[定位控制篇] FX3G · FX3U · FX3UC系列 微型可编程控制器 用户手册[定位控制篇] 手册编号 版本号 制作年月 JY997D19501 D 2009年4月 通知 非常感谢您此次购买FX3G · FX3U · FX3UC系列 可编程控制器。 在通用事项中， 就MELSEC-F FX3G · FX3U · FX3UC系列微型可编程控制器支持的[定位]功能的概要做了说明。 使用前， 请阅读本书以及相关产品的手册， 在充分掌握其规格的前提下正确使用。 此外， 请将本手册送交到最终用户手中。 本书不保证工业所有权及其它权力的实施， 也不承诺实施权。 此外， 对于因使用本书中记载的内容而引发的工业所有权上的诸多问题， 本公司概不负责。 ©2008 MITSUBISHI ELECTRIC CORPORATION 1

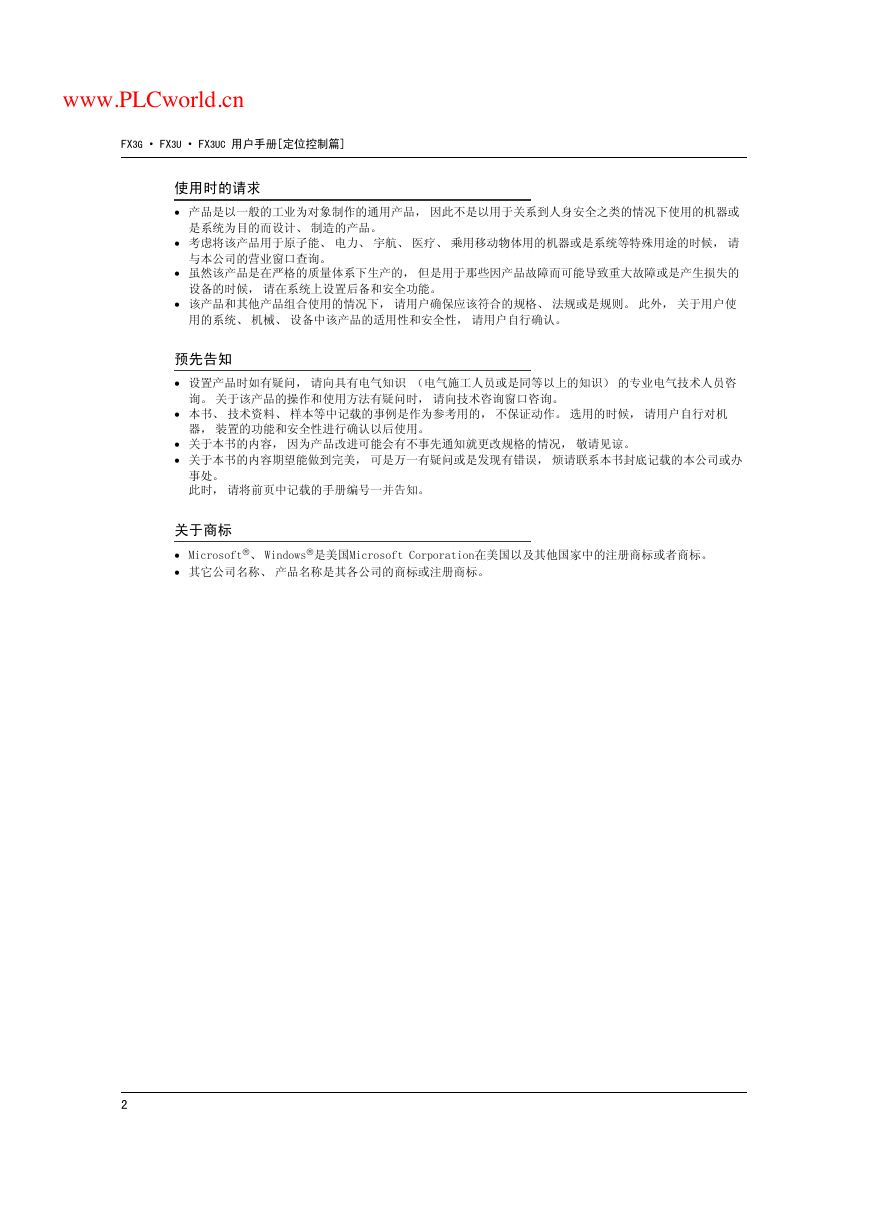

    www.PLCworld.cn FX3G · FX3U · FX3UC 用户手册[定位控制篇] 使用时的请求 • 产品是以一般的工业为对象制作的通用产品， 因此不是以用于关系到人身安全之类的情况下使用的机器或 是系统为目的而设计、 制造的产品。 • 考虑将该产品用于原子能、 电力、 宇航、 医疗、 乘用移动物体用的机器或是系统等特殊用途的时候， 请 与本公司的营业窗口查询。 • 虽然该产品是在严格的质量体系下生产的， 但是用于那些因产品故障而可能导致重大故障或是产生损失的 设备的时候， 请在系统上设置后备和安全功能。 • 该产品和其他产品组合使用的情况下， 请用户确保应该符合的规格、 法规或是规则。 此外， 关于用户使 用的系统、 机械、 设备中该产品的适用性和安全性， 请用户自行确认。 预先告知 • 设置产品时如有疑问， 请向具有电气知识 （电气施工人员或是同等以上的知识） 的专业电气技术人员咨 询。 关于该产品的操作和使用方法有疑问时， 请向技术咨询窗口咨询。 • 本书、 技术资料、 样本等中记载的事例是作为参考用的， 不保证动作。 选用的时候， 请用户自行对机 器， 装置的功能和安全性进行确认以后使用。 • 关于本书的内容， 因为产品改进可能会有不事先通知就更改规格的情况， 敬请见谅。 • 关于本书的内容期望能做到完美， 可是万一有疑问或是发现有错误， 烦请联系本书封底记载的本公司或办 事处。 此时， 请将前页中记载的手册编号一并告知。 关于商标 • Microsoft®、 Windows®是美国Microsoft Corporation在美国以及其他国家中的注册商标或者商标。 • 其它公司名称、 产品名称是其各公司的商标或注册商标。 2
