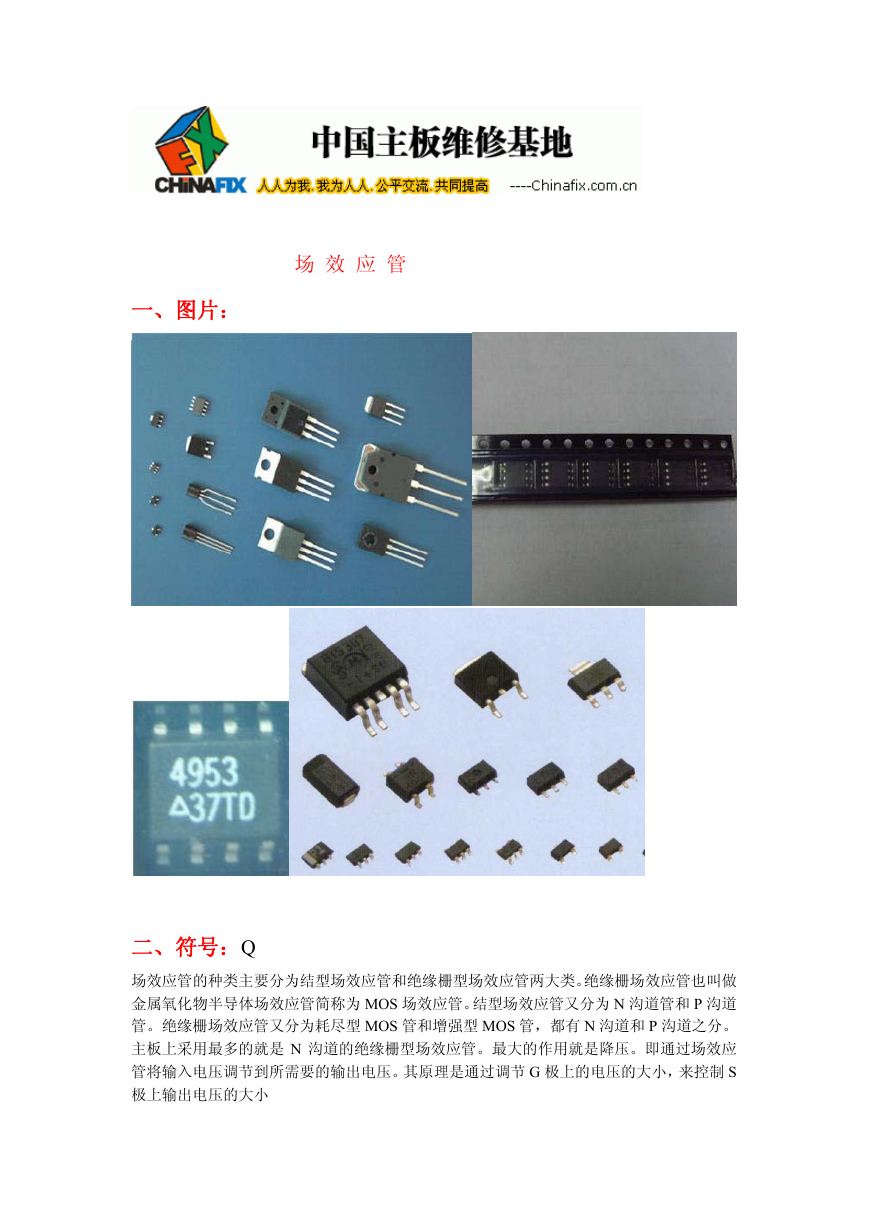

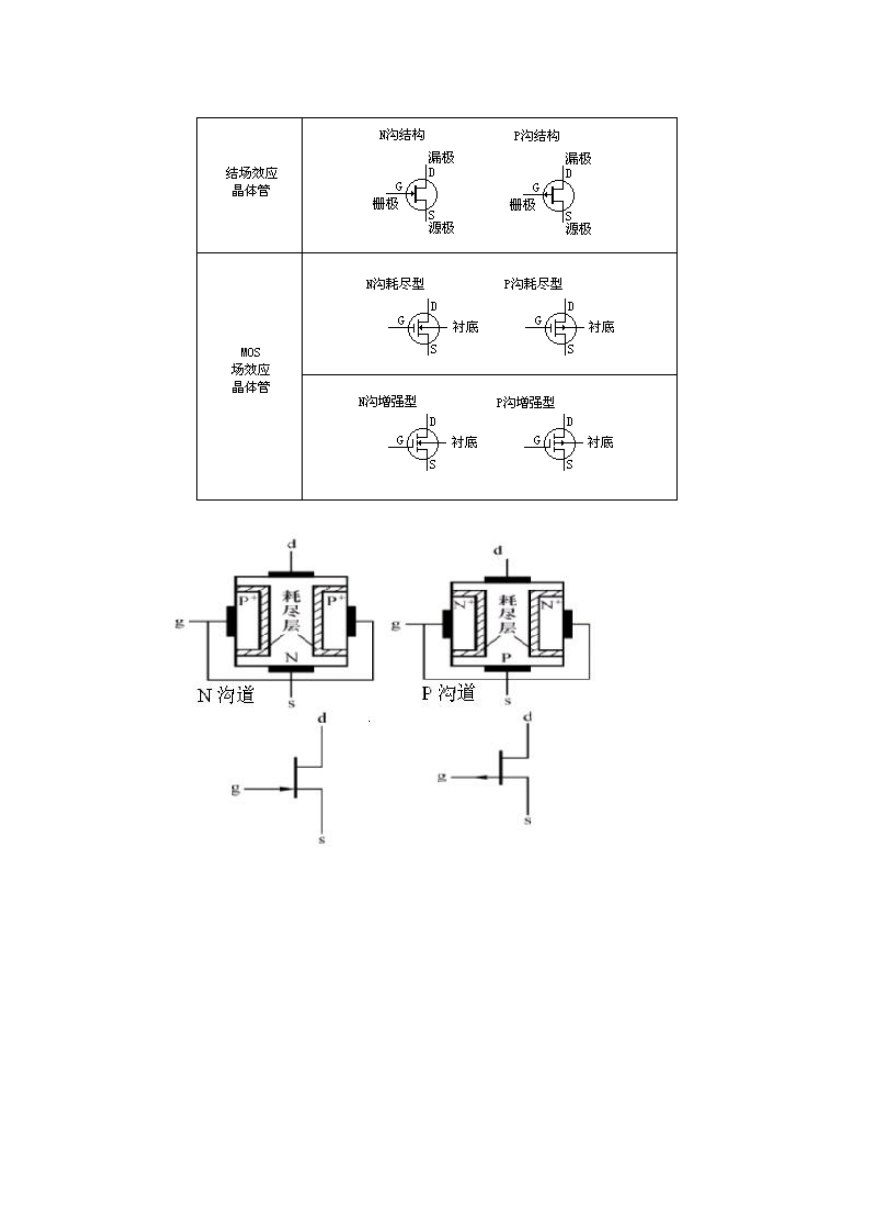

    场 效 应 管 一、图片： 二、符号：Q 场效应管的种类主要分为结型场效应管和绝缘栅型场效应管两大类。绝缘栅场效应管也叫做 金属氧化物半导体场效应管简称为 MOS 场效应管。结型场效应管又分为 N 沟道管和 P 沟道 管。绝缘栅场效应管又分为耗尽型 MOS 管和增强型 MOS 管，都有 N 沟道和 P 沟道之分。 主板上采用最多的就是 N 沟道的绝缘栅型场效应管。最大的作用就是降压。即通过场效应 管将输入电压调节到所需要的输出电压。其原理是通过调节 G 极上的电压的大小，来控制 S 极上输出电压的大小

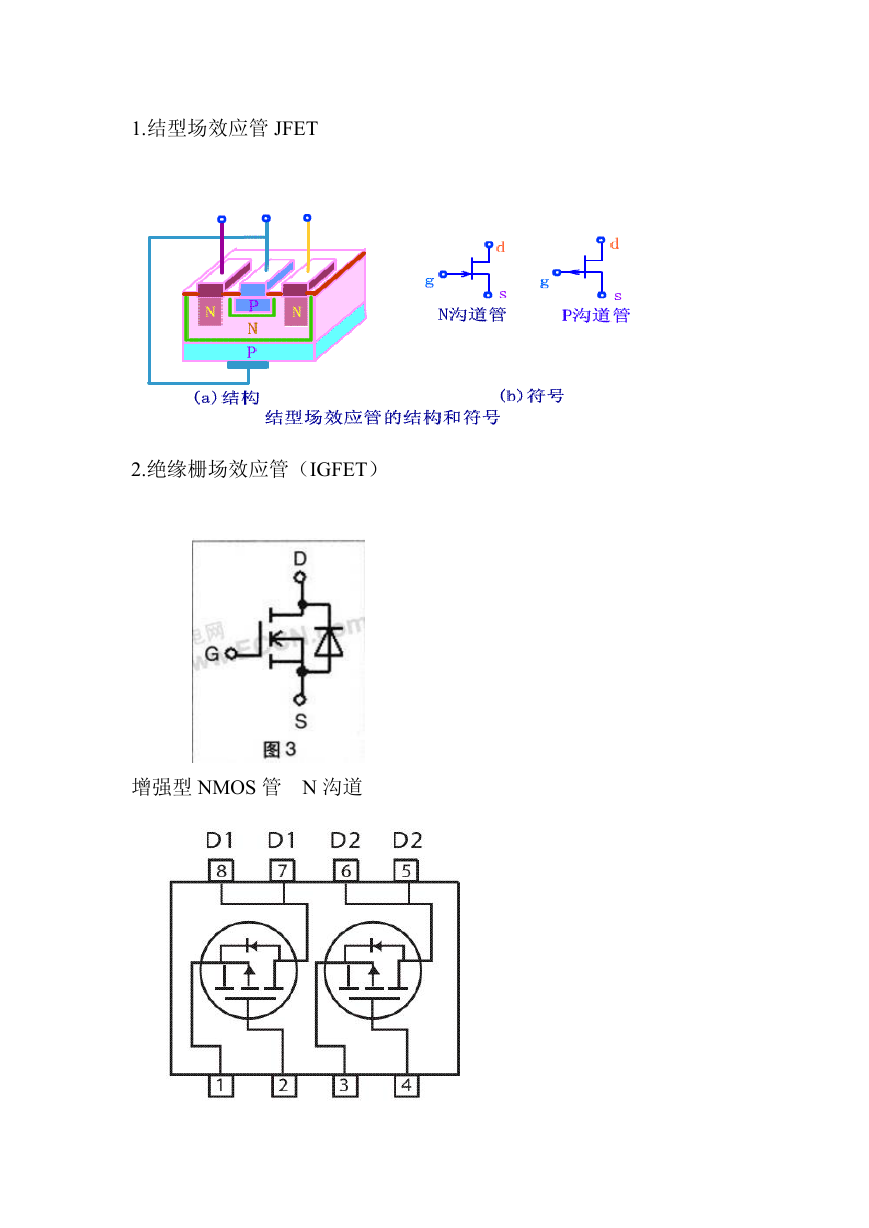

    1.结型场效应管 JFET 2.绝缘栅场效应管（IGFET） 增强型 NMOS 管 N 沟道

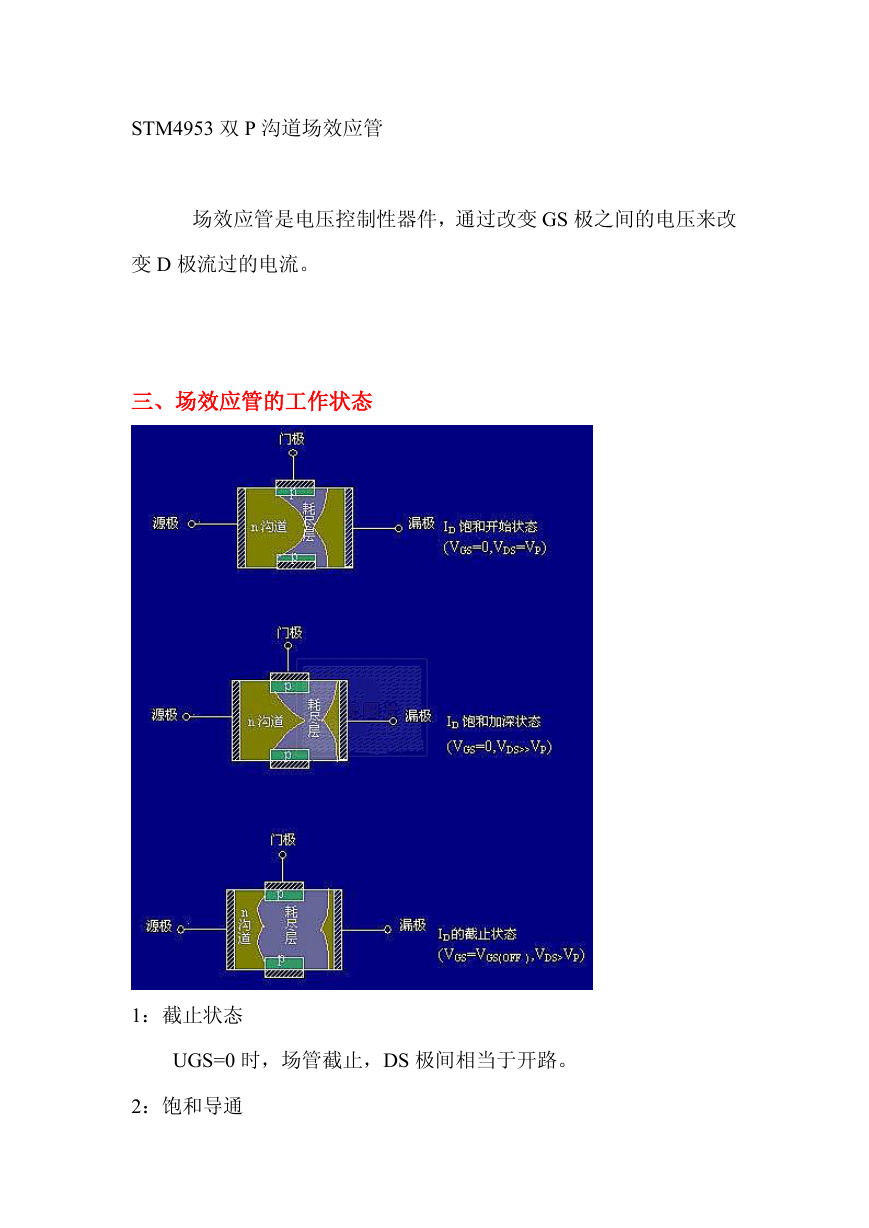

    STM4953 双 P 沟道场效应管 场效应管是电压控制性器件，通过改变 GS 极之间的电压来改 变 D 极流过的电流。 三、场效应管的工作状态 1：截止状态 UGS=0 时，场管截止，DS 极间相当于开路。 2：饱和导通

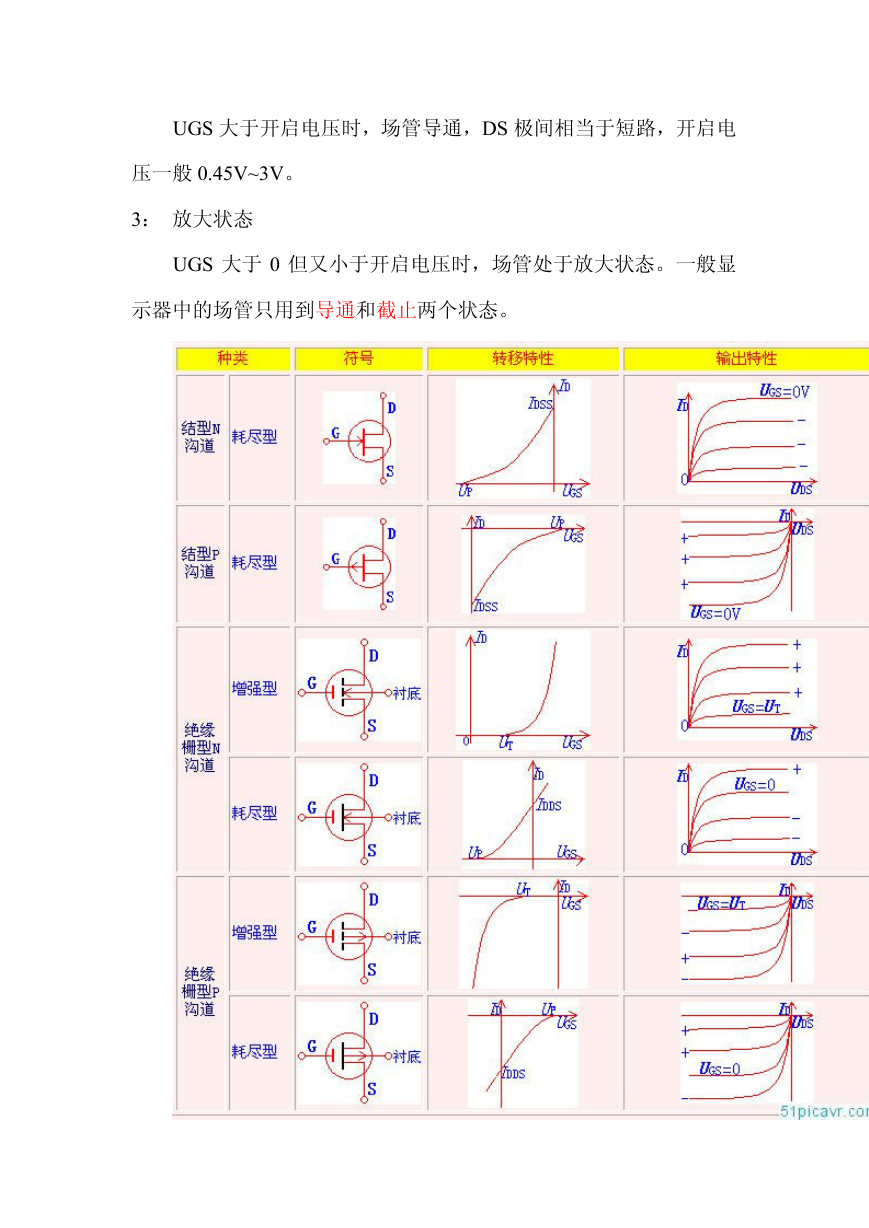

    UGS 大于开启电压时，场管导通，DS 极间相当于短路，开启电 压一般 0.45V~3V。 3： 放大状态 UGS 大于 0 但又小于开启电压时，场管处于放大状态。一般显 示器中的场管只用到导通和截止两个状态。

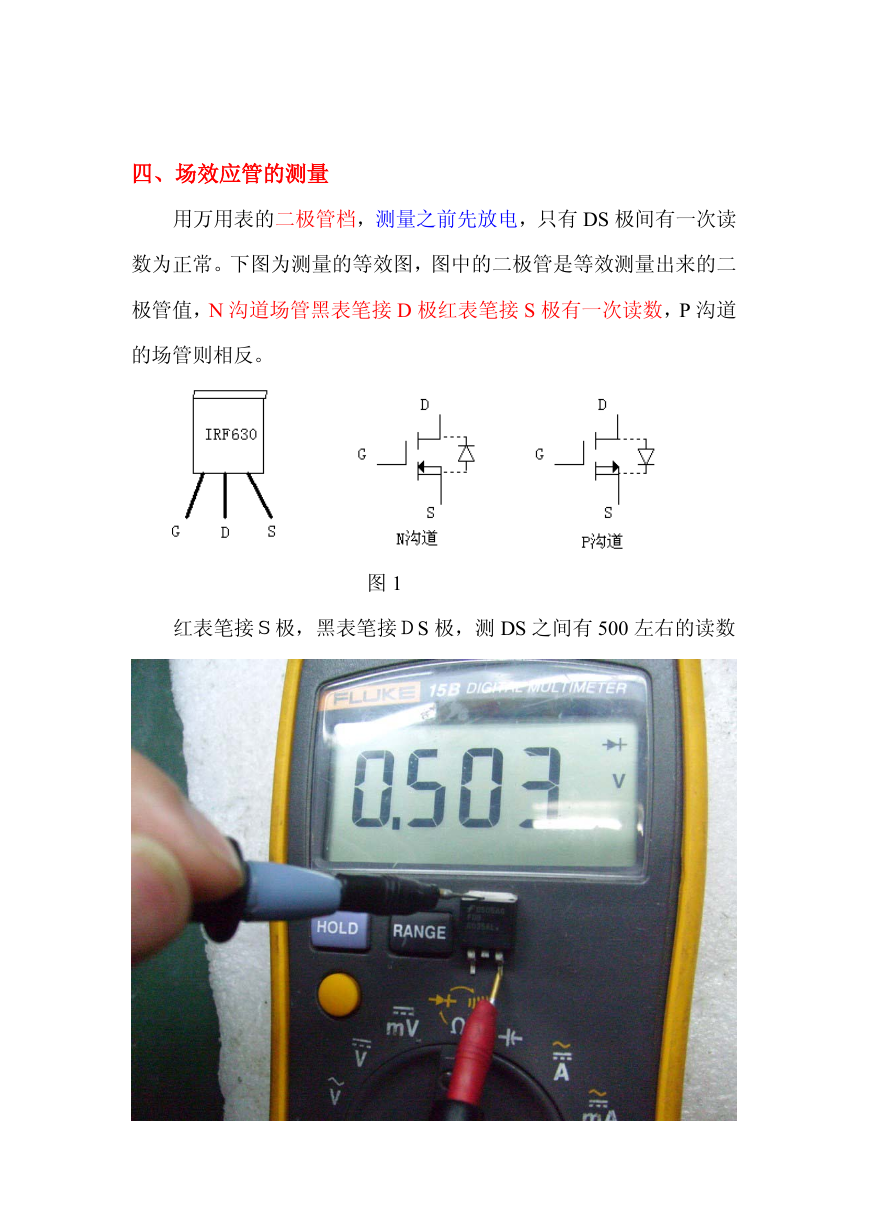

    四、场效应管的测量 用万用表的二极管档，测量之前先放电，只有 DS 极间有一次读 数为正常。下图为测量的等效图，图中的二极管是等效测量出来的二 极管值，N 沟道场管黑表笔接 D 极红表笔接 S 极有一次读数，P 沟道 的场管则相反。 图 1 红表笔接Ｓ极，黑表笔接ＤS 极，测 DS 之间有 500 左右的读数

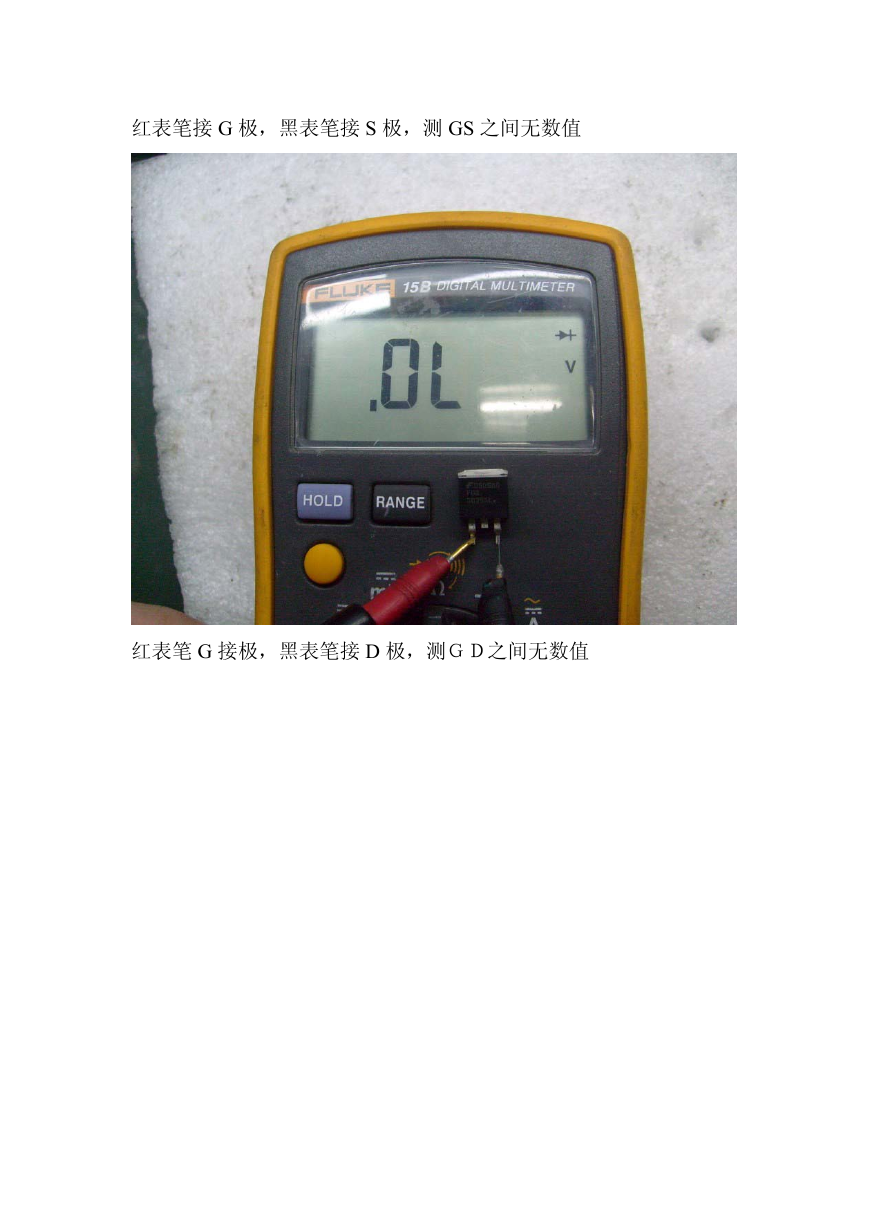

    红表笔接 G 极，黑表笔接 S 极，测 GS 之间无数值 红表笔 G 接极，黑表笔接 D 极，测ＧＤ之间无数值

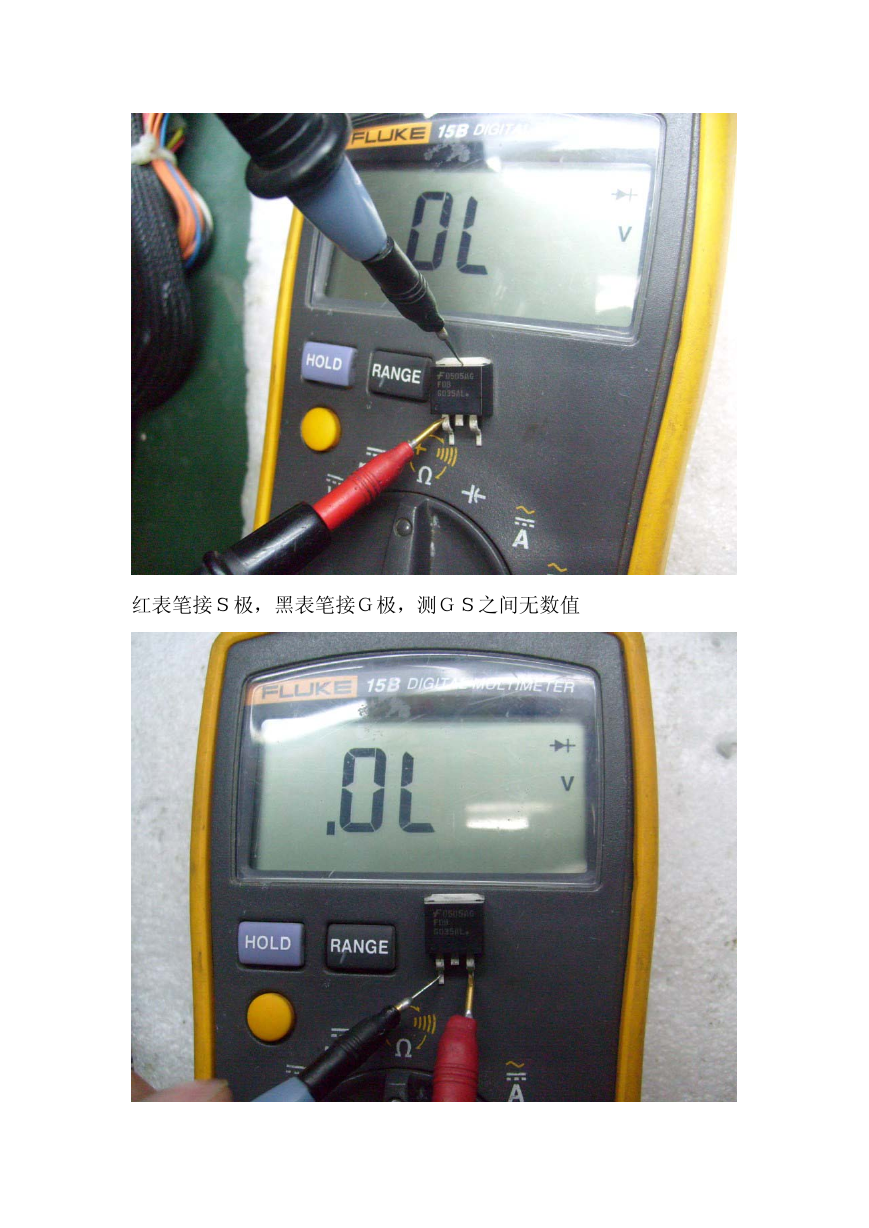

    红表笔接Ｓ极，黑表笔接Ｇ极，测ＧＳ之间无数值
