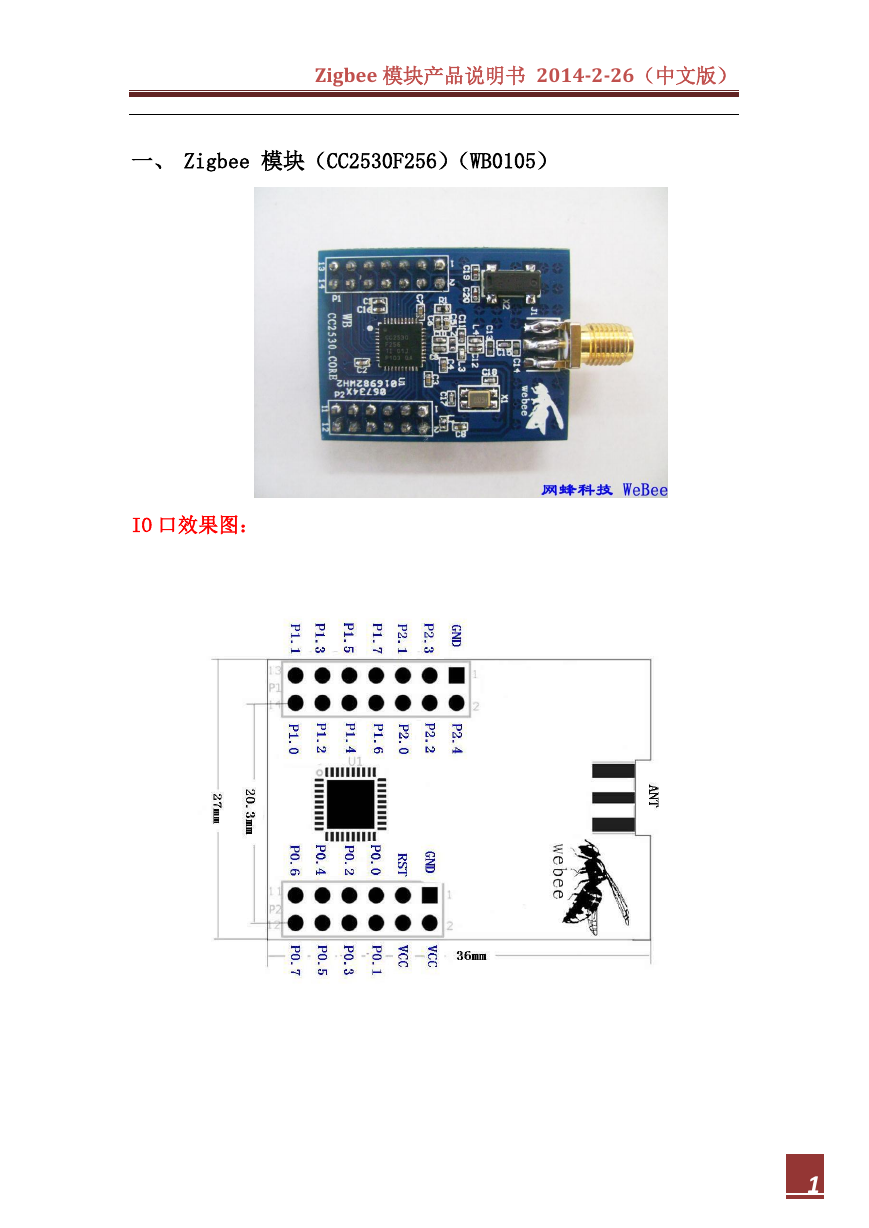

    Zigbee 模块产品说明书 2014-2-26（中文版） 一、 Zigbee 模块（CC2530F256）（WB0105） IO 口效果图： 1

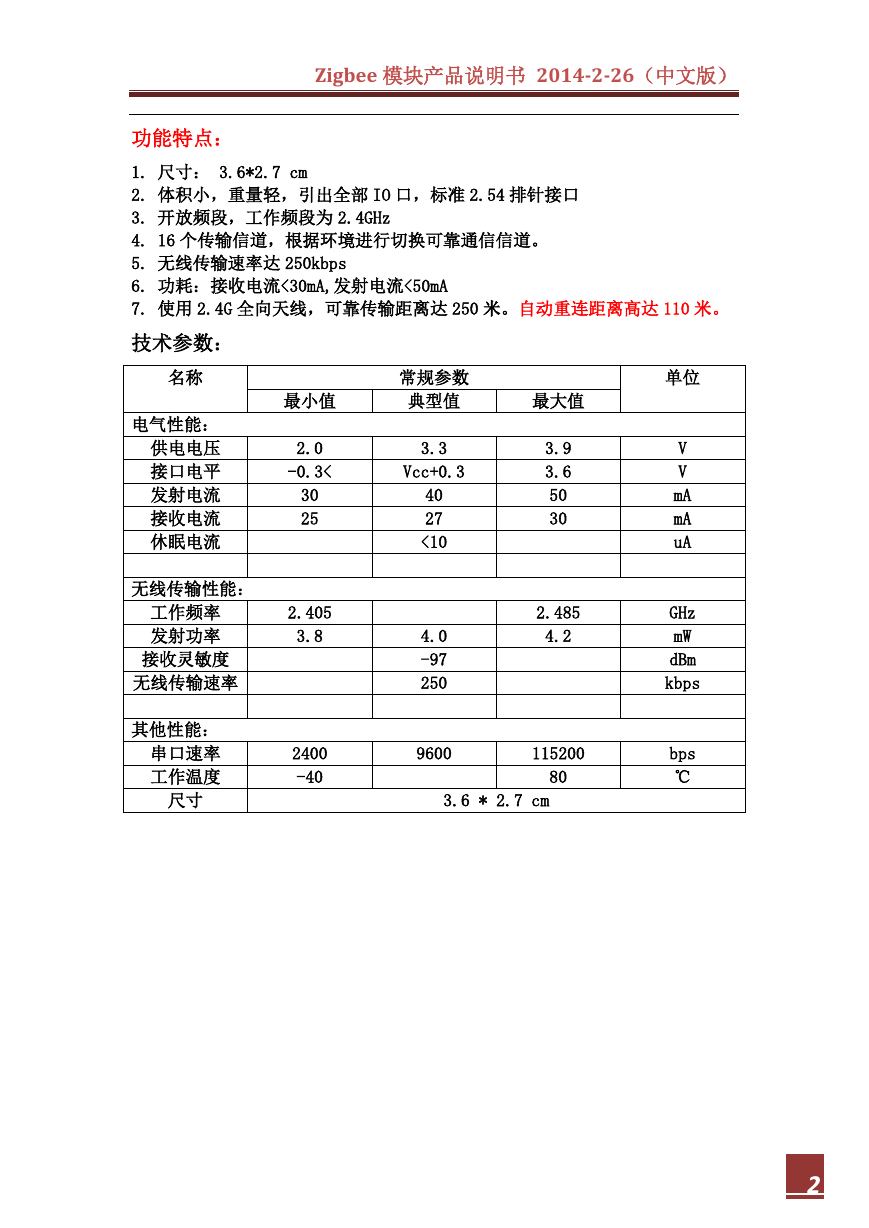

    Zigbee 模块产品说明书 2014-2-26（中文版） 功能特点： 1. 尺寸： 3.6*2.7 cm 2. 体积小，重量轻，引出全部 IO 口，标准 2.54 排针接口 3. 开放频段，工作频段为 2.4GHz 4. 16 个传输信道，根据环境进行切换可靠通信信道。 5. 无线传输速率达 250kbps 6. 功耗：接收电流<30mA,发射电流<50mA 7. 使用 2.4G 全向天线，可靠传输距离达 250 米。自动重连距离高达 110 米。 技术参数： 名称 电气性能： 供电电压 接口电平 发射电流 接收电流 休眠电流 无线传输性能： 工作频率 发射功率 接收灵敏度 无线传输速率 其他性能： 串口速率 工作温度 尺寸 最小值 2.0 -0.3< 30 25 2.405 3.8 2400 -40 常规参数 典型值 3.3 Vcc+0.3 40 27 <10 4.0 -97 250 最大值 3.9 3.6 50 30 2.485 4.2 9600 115200 80 3.6 * 2.7 cm 单位 V V mA mA uA GHz mW dBm kbps bps ℃ 2

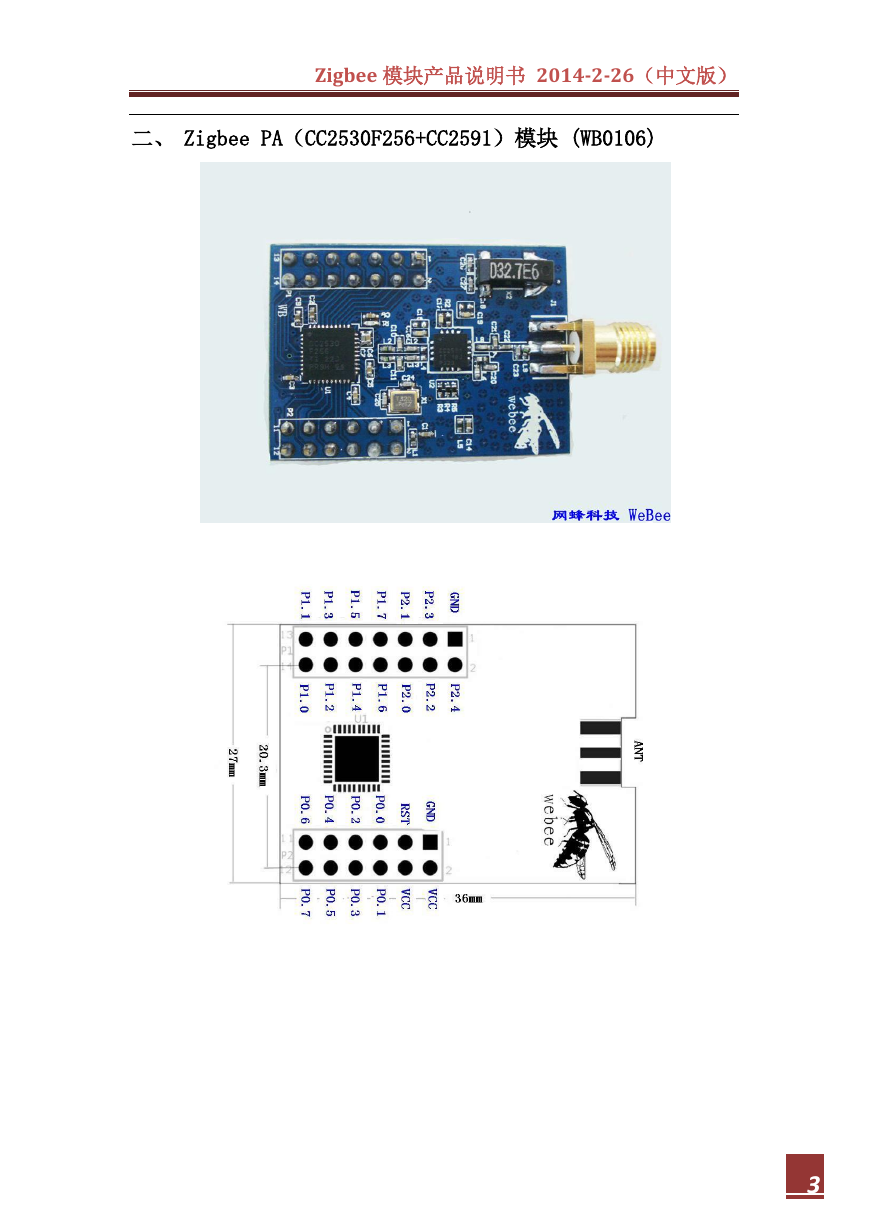

    Zigbee 模块产品说明书 2014-2-26（中文版） 二、 Zigbee PA（CC2530F256+CC2591）模块 (WB0106) 3

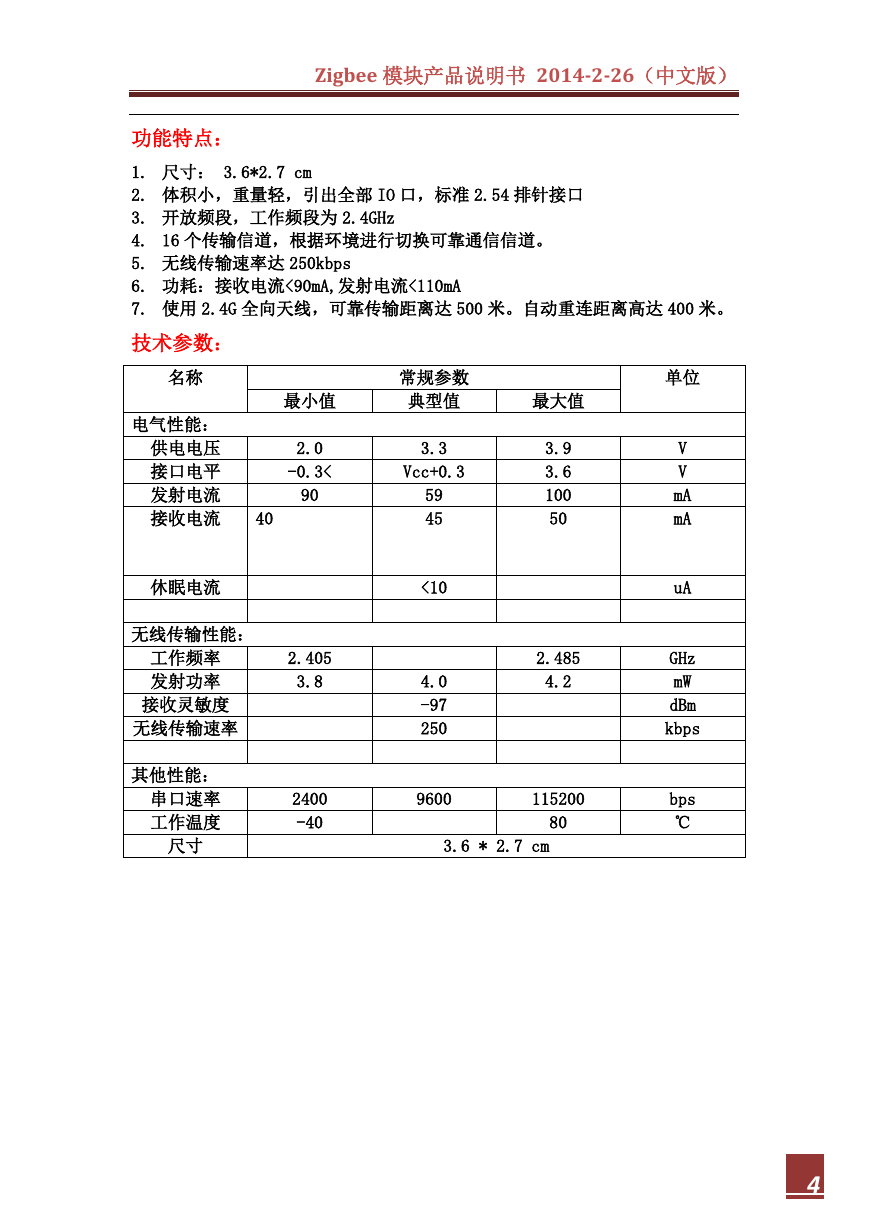

    Zigbee 模块产品说明书 2014-2-26（中文版） 功能特点： 1. 尺寸： 3.6*2.7 cm 2. 体积小，重量轻，引出全部 IO 口，标准 2.54 排针接口 3. 开放频段，工作频段为 2.4GHz 4. 16 个传输信道，根据环境进行切换可靠通信信道。 5. 无线传输速率达 250kbps 6. 功耗：接收电流<90mA,发射电流<110mA 7. 使用 2.4G 全向天线，可靠传输距离达 500 米。自动重连距离高达 400 米。 技术参数： 名称 电气性能： 供电电压 接口电平 发射电流 接收电流 40 休眠电流 无线传输性能： 工作频率 发射功率 接收灵敏度 无线传输速率 其他性能： 串口速率 工作温度 尺寸 最小值 2.0 -0.3< 90 2.405 3.8 2400 -40 常规参数 典型值 3.3 Vcc+0.3 59 45 <10 4.0 -97 250 最大值 3.9 3.6 100 50 2.485 4.2 9600 115200 80 3.6 * 2.7 cm 单位 V V mA mA uA GHz mW dBm kbps bps ℃ 4

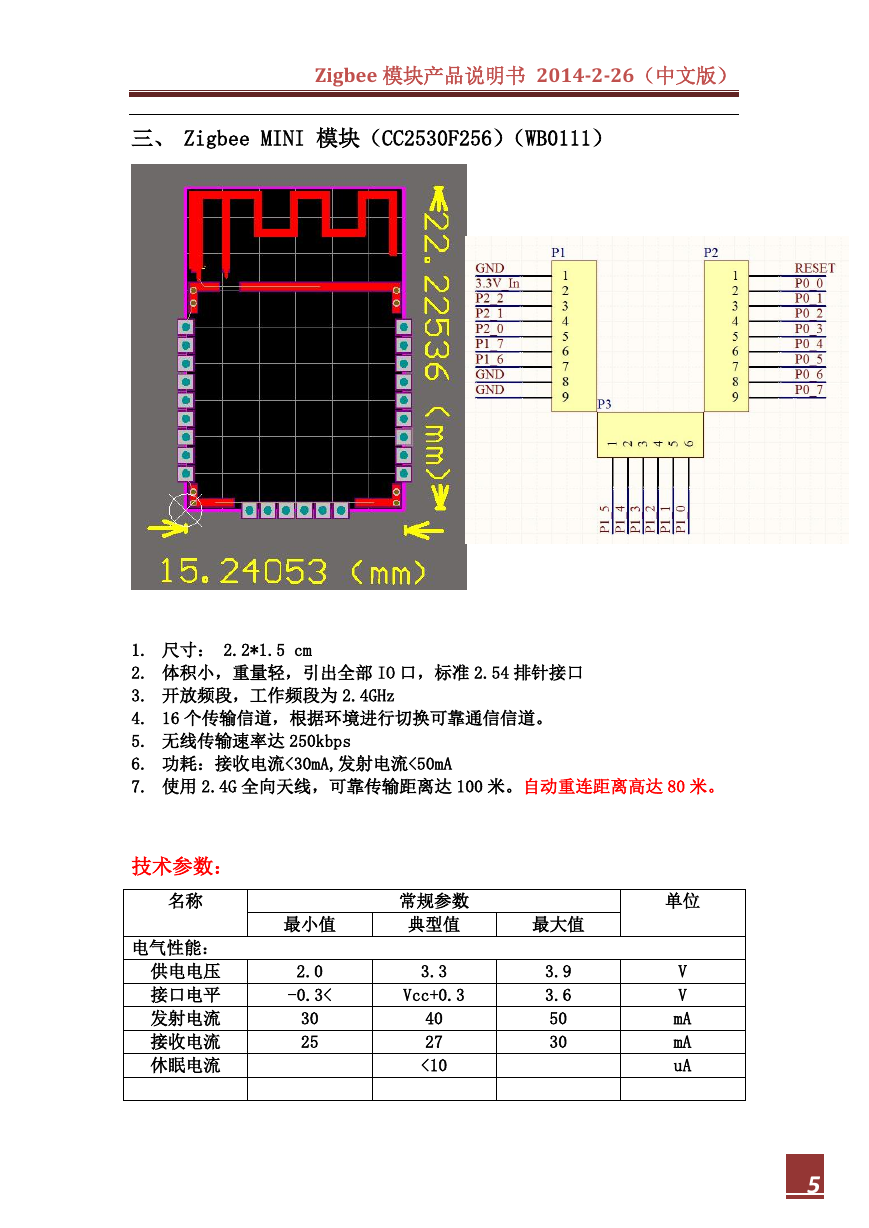

    Zigbee 模块产品说明书 2014-2-26（中文版） 三、 Zigbee MINI 模块（CC2530F256）（WB0111） 1. 尺寸： 2.2*1.5 cm 2. 体积小，重量轻，引出全部 IO 口，标准 2.54 排针接口 3. 开放频段，工作频段为 2.4GHz 4. 16 个传输信道，根据环境进行切换可靠通信信道。 5. 无线传输速率达 250kbps 6. 功耗：接收电流<30mA,发射电流<50mA 7. 使用 2.4G 全向天线，可靠传输距离达 100 米。自动重连距离高达 80 米。 技术参数： 名称 电气性能： 供电电压 接口电平 发射电流 接收电流 休眠电流 最小值 2.0 -0.3< 30 25 常规参数 典型值 3.3 Vcc+0.3 40 27 <10 最大值 3.9 3.6 50 30 单位 V V mA mA uA 5

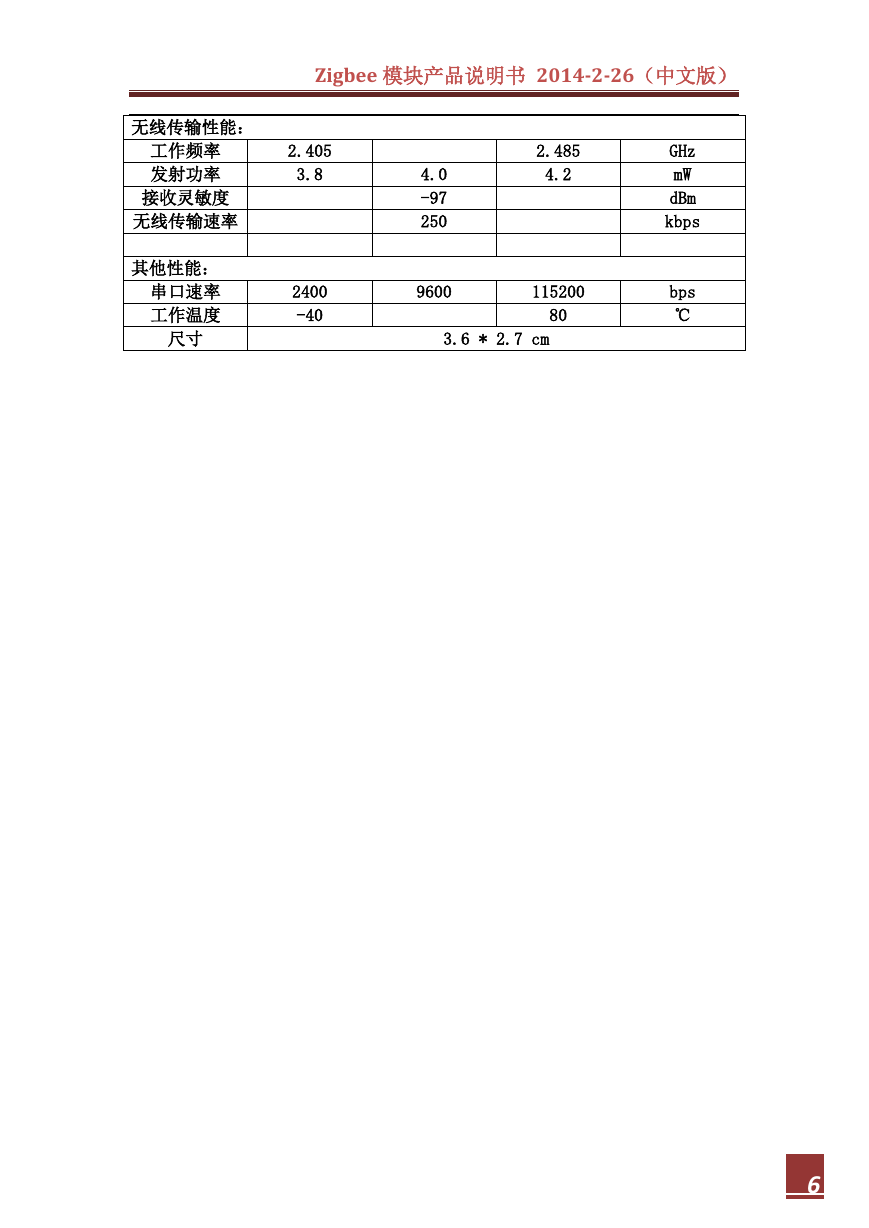

    Zigbee 模块产品说明书 2014-2-26（中文版） 无线传输性能： 工作频率 发射功率 接收灵敏度 无线传输速率 其他性能： 串口速率 工作温度 尺寸 2.405 3.8 2400 -40 4.0 -97 250 9600 2.485 4.2 115200 80 GHz mW dBm kbps bps ℃ 3.6 * 2.7 cm 6

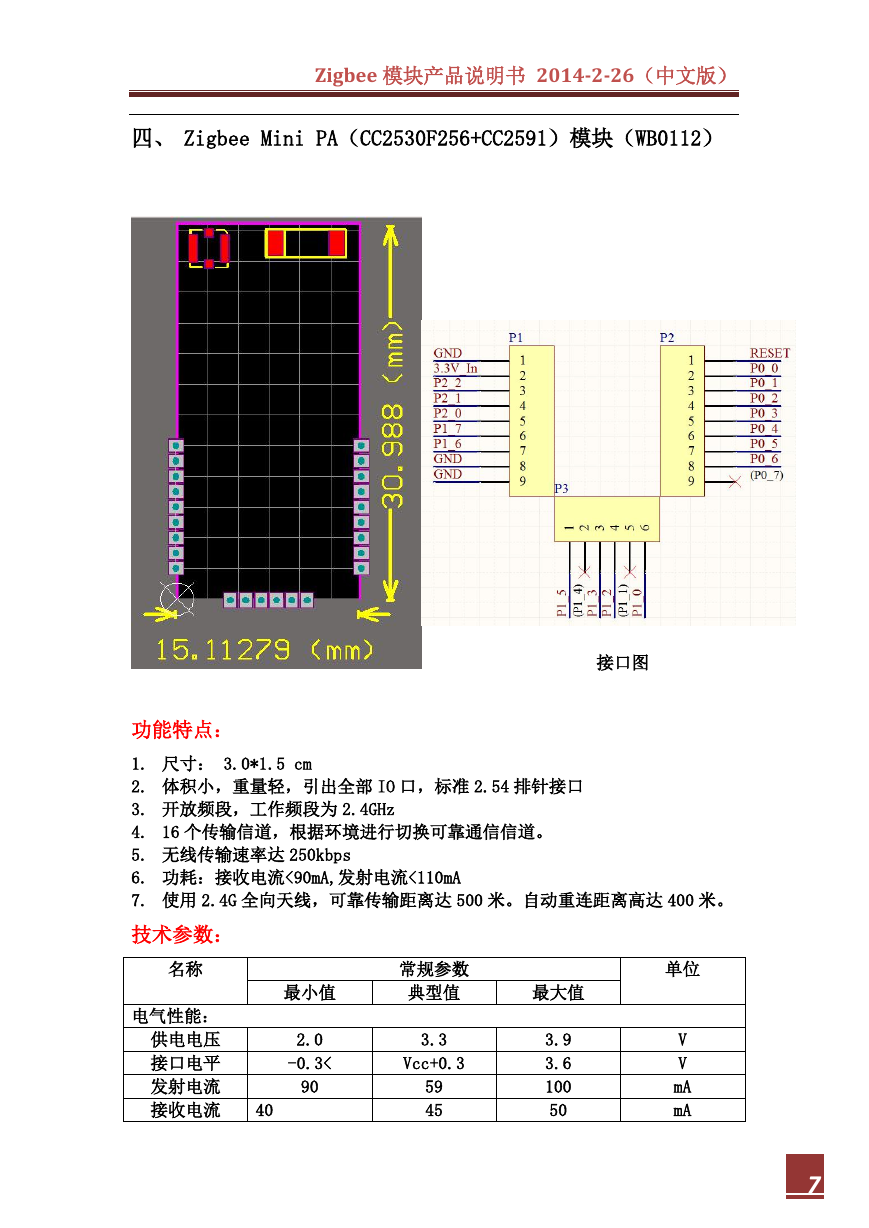

    Zigbee 模块产品说明书 2014-2-26（中文版） 四、 Zigbee Mini PA（CC2530F256+CC2591）模块（WB0112） 接口图 功能特点： 1. 尺寸： 3.0*1.5 cm 2. 体积小，重量轻，引出全部 IO 口，标准 2.54 排针接口 3. 开放频段，工作频段为 2.4GHz 4. 16 个传输信道，根据环境进行切换可靠通信信道。 5. 无线传输速率达 250kbps 6. 功耗：接收电流<90mA,发射电流<110mA 7. 使用 2.4G 全向天线，可靠传输距离达 500 米。自动重连距离高达 400 米。 技术参数： 名称 电气性能： 供电电压 接口电平 发射电流 接收电流 最小值 2.0 -0.3< 90 40 常规参数 典型值 3.3 Vcc+0.3 59 45 最大值 3.9 3.6 100 50 单位 V V mA mA 7

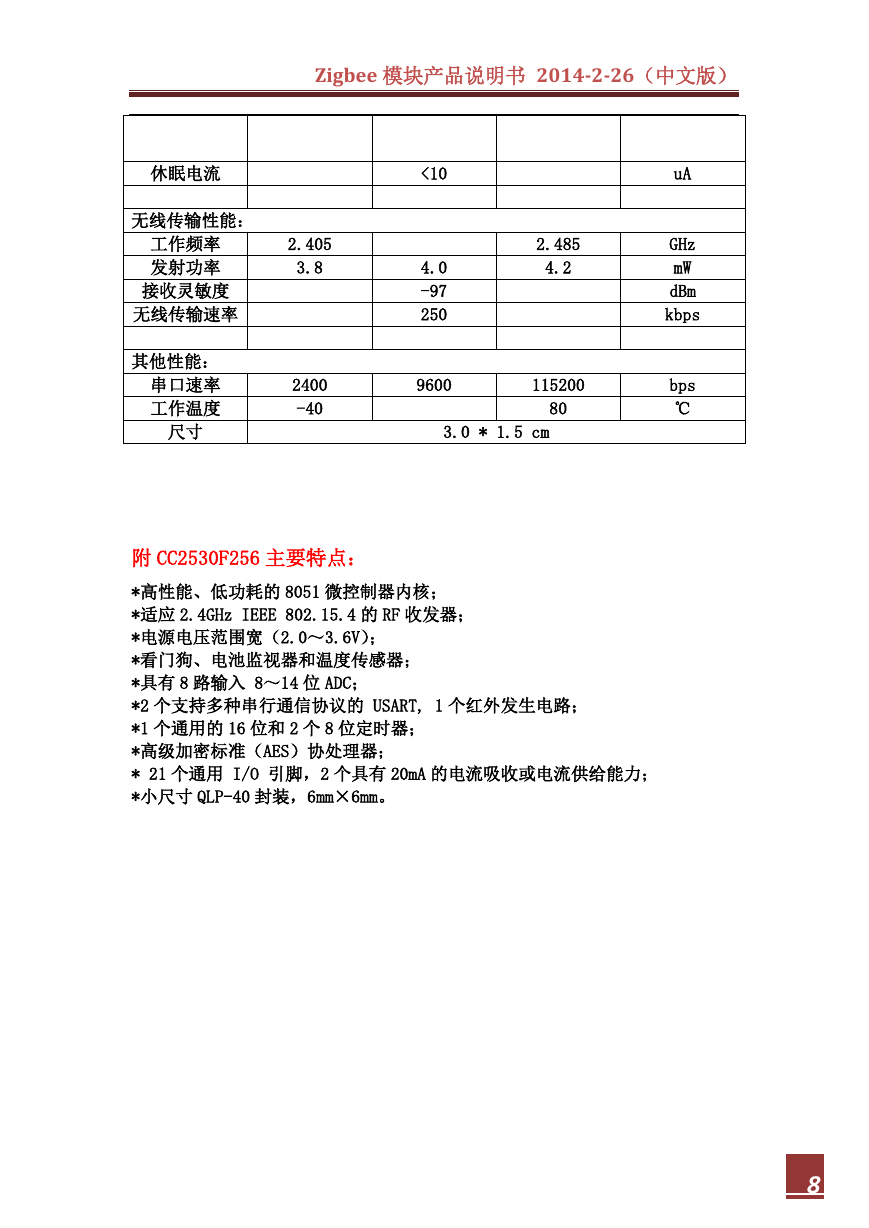

    Zigbee 模块产品说明书 2014-2-26（中文版） <10 4.0 -97 250 2.485 4.2 9600 115200 80 3.0 * 1.5 cm uA GHz mW dBm kbps bps ℃ 休眠电流 无线传输性能： 工作频率 发射功率 接收灵敏度 无线传输速率 其他性能： 串口速率 工作温度 尺寸 2.405 3.8 2400 -40 附 CC2530F256 主要特点： *高性能、低功耗的 8051 微控制器内核； *适应 2.4GHz IEEE 802.15.4 的 RF 收发器； *电源电压范围宽（2.0～3.6V）； *看门狗、电池监视器和温度传感器； *具有 8 路输入 8～14 位 ADC； *2 个支持多种串行通信协议的 USART, 1 个红外发生电路； *1 个通用的 16 位和 2 个 8 位定时器； *高级加密标准（AES）协处理器； * 21 个通用 I/O 引脚，2 个具有 20mA 的电流吸收或电流供给能力； *小尺寸 QLP-40 封装，6mm×6mm。 8
